Як вибрати заземлення для електроустановок, щоб забезпечити захист та запобігти аваріям?

Заземлення – це ключовий елемент безпеки у будь-якій електроустановці. Його основне завдання – миттєво захистити людину та обладнання від небезпечної дії електричним струмом, відвівши її в землю. Це своєрідний «аварійний шлях» для електрики, який активується, коли щось іде не так.

Вся система заземлення складається з кількох основних частин. Серцем системи є заземлювач – це один або кілька металевих елементів, таких як штирі, труби або смуги, глибоко забиті в землю. Зазвичай їх закладають на глибину 2,5-3 метри, тобто нижче за рівень промерзання ґрунту. Така глибина забезпечує постійний контакт заземлювача з вологим ґрунтом, який добре проводить струм у будь-яку пору року. Заземлювачі з'єднуються між собою, утворюючи надійний шлях у землю.

Далі йдуть заземлюючі провідники. Це спеціальні мідні або сталеві кабелі та шини, які з'єднують об'єм, що заземлюється (наприклад, корпус електроприладу або розподільного щитка) безпосередньо з заземлювачем. Вони служать мостом, яким аварійний струм миттєво йде в землю. Центральним пунктом у розподільчому щитку є головна заземлююча шина (ГЗШ), куди сходяться всі провідники, що заземлюють. Від ГЗШ мідні жили, зазвичай жовто-зеленого кольору, розходяться до розеток і безпосередньо до споживачів електроенергії. Саме ця жила всередині трижильного кабелю і підключає ваш пристрій до загальної системи заземлення будинку або об'єкта.

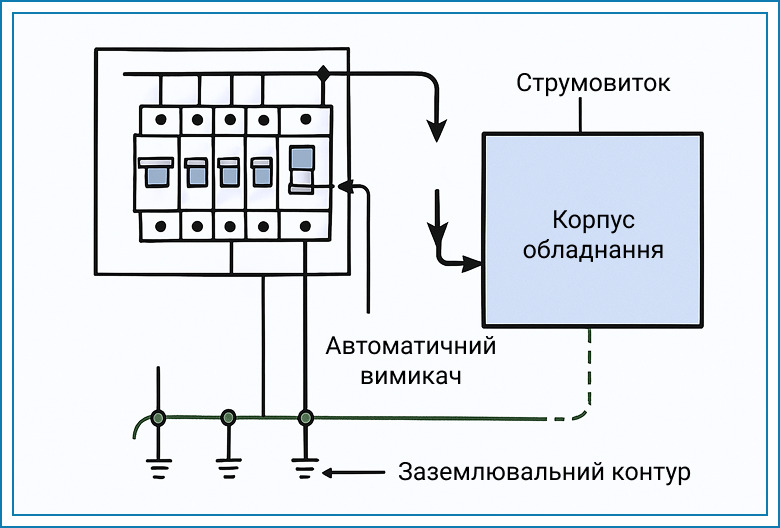

Основне призначення заземлення – це всебічний захист: воно захищає людей і тварин від ураження струмом як при звичайній роботі обладнання, так і при аварійних ситуаціях, наприклад, при пошкодженні ізоляції. Заземлення також рятує обладнання від пошкоджень при збоях, перенапругах і прямих розрядах блискавок, а також знижує електромагнітні перешкоди, що особливо важливо для чутливої електронної апаратури. Відповідно до Правил пристрою електроустановок, що діють в Україні, заземлювати необхідно будь-яке електрообладнання з робочою змінною напругою 42 В або постійною – 110 В і вище. Ці вимоги є обов'язковими для всіх!

У цій статті ми докладно розглянемо ключову роль заземлення в безпеці електроустановок, його різні види, а також принципи правильного вибору та застосування для різних типів об'єктів.

Азбука електробезпеки: захисна роль заземлення

Електрика стала настільки звичною частиною нашого життя, що ми часом забуваємо про її величезну силу і потенційну небезпеку. На перший погляд, воно здається нешкідливим, але його прихована міць вимагає глибокої поваги та розуміння принципів безпеки. Саме тут на сцену виходить заземлення – наш надійний вартовий.

Як струм впливає на людину?

Коли електричний струм проходить через тіло, він не просто «б'є» – він може порушувати роботу нервової системи, м'язів та, що найстрашніше, серця. Важливо розуміти, що навіть невеликі струми небезпечні, і ось чому:

1. Відчутний струм (від 0,5 мА) – це перший поріг. Ви відчуєте легке поколювання чи оніміння. Це попередження! Ваш організм сигналізує: "Щось не так!" Не ігноруйте ці відчуття, адже навіть такий, здавалося б, невинний струм може спричинити мимовільне посмикування, падіння і, як наслідок, інші травми.

2. Невідпускний струм (від 10-15 мА). Тут все набагато серйозніше. М'язи починають судомно скорочуватися, і людина вже не може самостійно відірватися від джерела струму. Уявіть: людина міцно стискає предмет руками, що перебуває під напругою, і він безсилий. Тривалий вплив такого струму призводить до опіків, порушення дихання та інших тяжких наслідків.

3. Фібриляційний струм (від 50 мА та вище) – це смертельно небезпечний поріг. За такого струму порушується нормальний ритм серця – відбувається фібриляція, хаотичне скорочення серцевих волокон. Кровообіг зупиняється, і без негайної реанімації результат, на жаль, летальний. Струм понад 100 мА здатний миттєво зупинити серце та дихання.

Якщо ви відчули навіть найслабше поколювання від електроприладу, негайно відключіть його від мережі та викличте фахівця. Ваше життя важливіше!

Звідки береться небезпека?

Електротравми не виникають з нізвідки. Вони є результатом взаємодії з несправною або неправильно експлуатованою електричною системою.

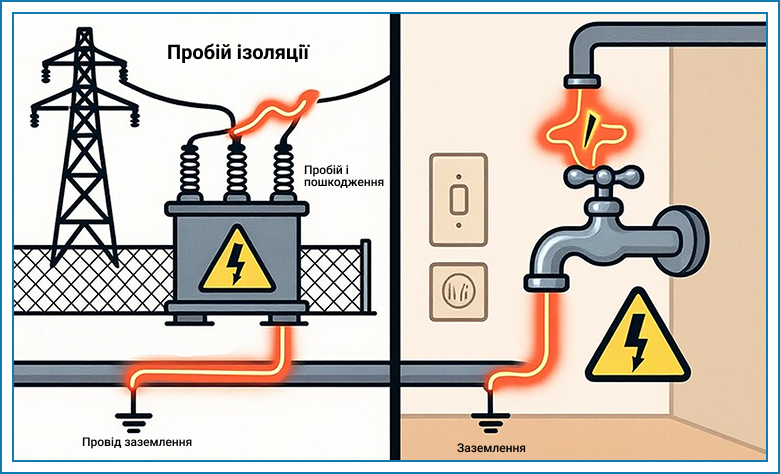

1. Пробою ізоляції – це, мабуть, найпоширеніша причина. Згодом ізоляція проводів старіє, тріскається, ушкоджується гризунами чи механічно. Якщо ізоляція порушена, а провід під напругою торкнеться металевого корпусу приладу (наприклад, холодильника, пральної машини чи бойлера), корпус теж опиниться під напругою. Дотик до такого корпусу – це прямий шлях для струму через ваше тіло.

Лайфхак: регулярно оглядайте шнури живлення побутових приладів, особливо тих, що часто переміщуються або перебувають у вологому середовищі. Будь-які тріщини, перегини, проводи, що стирчать, – привід для тривоги.

2. Дотик до струмоведучих частин – це може бути результатом безтурботності або незнання. Наприклад, спроба самостійно відремонтувати розетку, не відключивши електрику, або цікавість дітей, які досліджують отвори в розетці.

Завжди відключайте електрику перед початком будь-яких робіт і використовуйте заглушки на розетках, якщо в будинку є маленькі діти.

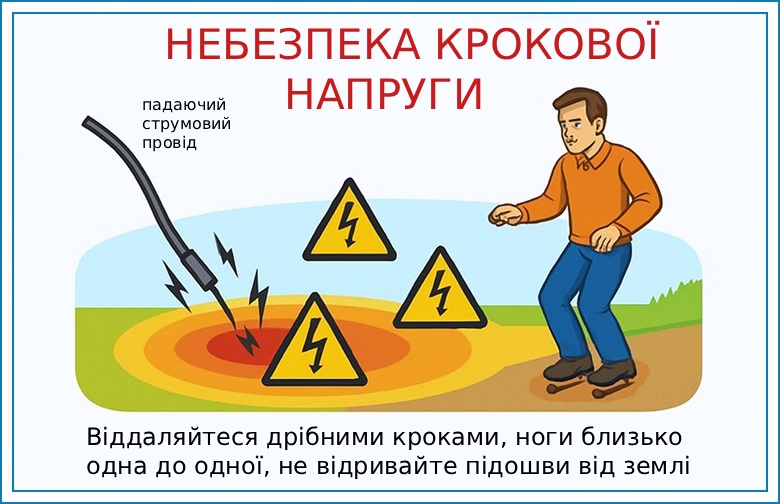

3. Крокова напруга – ця небезпека чатує на вулиці. Уявіть: обірваний дріт падає на землю. Струм починає розтікатися по поверхні. Між двома точками землі, розділеними кроком, виникає різницю потенціалів – це крокова напруга. Чим далі одна від одної ноги, тим вища напруга, яка «пройде» через людину.

Що робити, якщо ви опинилися поруч із проводом, що впав? Не біжіть. Рухайтеся дрібними «гусячими» кроками, не відриваючи підошв від землі (або однією ногою до іншої), щоб мінімізувати різницю потенціалів між ногами. Повільно залиште небезпечну зону.

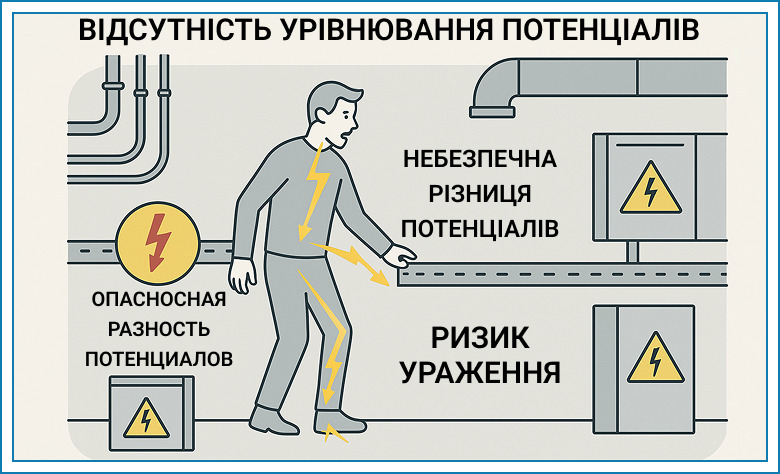

4. Винос потенціалу – це схожа на крокову напругу, але більш підступна загроза. Небезпечна напруга може "виноситися" на металеві конструкції, що знаходяться на значній відстані від місця витоку струму. Наприклад, якщо десь на підстанції пробило ізоляцію на водопровідну трубу, то водопровідний кран у вашій квартирі також може опинитися під напругою. Це наголошує на важливості правильного заземлення всіх металевих невідповідних частин.

Принципи захисту від ураження електричним струмом

Безпека – це не один захід, а система з кількох рівнів захисту, що працюють у комплексі:

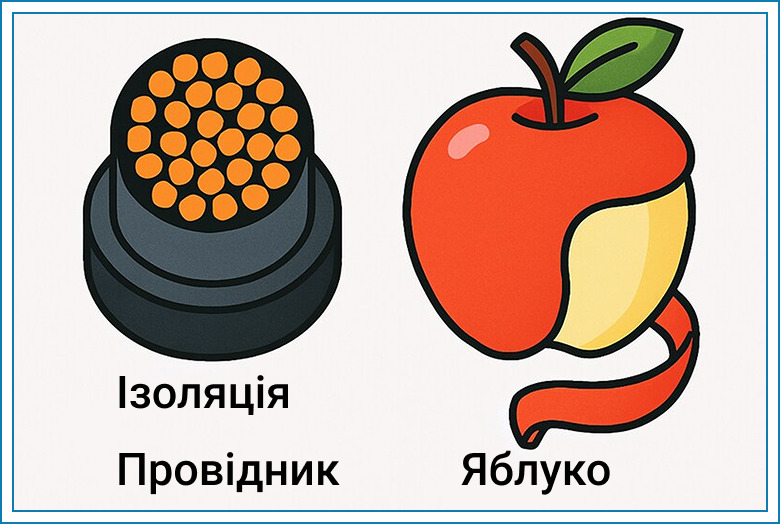

Перший рівень: основна ізоляція.

Це наш перший бар'єр. Усі струмопровідні частини проводів та обладнання покриті ізоляційним матеріалом (пластик, гума). Це як шкірка на фрукті - вона захищає їстівну частину від зовнішніх впливів. Але ізоляція може зашкодити, тому потрібні інші рівні захисту.

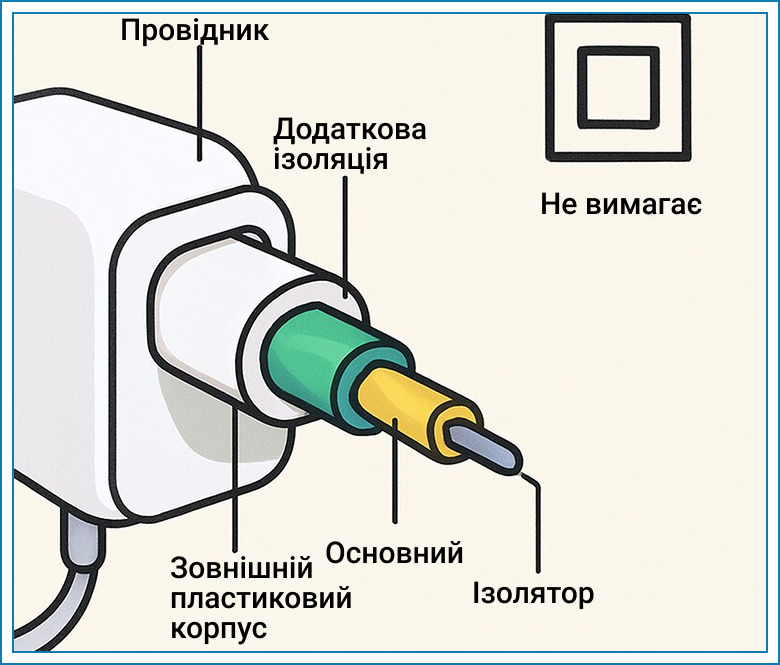

Другий рівень: додаткова ізоляція (подвійна ізоляція).

Деякі електроприлади (часто це електроінструменти, фени, бритви) мають не один, а два шари ізоляції – основну та додаткову. Їхні корпуси часто роблять з непровідних матеріалів (високотривалого пластику). Такі прилади маркуються спеціальним символом (два квадрати один в одному) і не вимагають заземлення, оскільки їх корпус не може опинитися під напругою.

Лайфхак: вибираючи електроінструмент або побутову техніку для ванної, віддавайте перевагу приладам з подвійною ізоляцією.

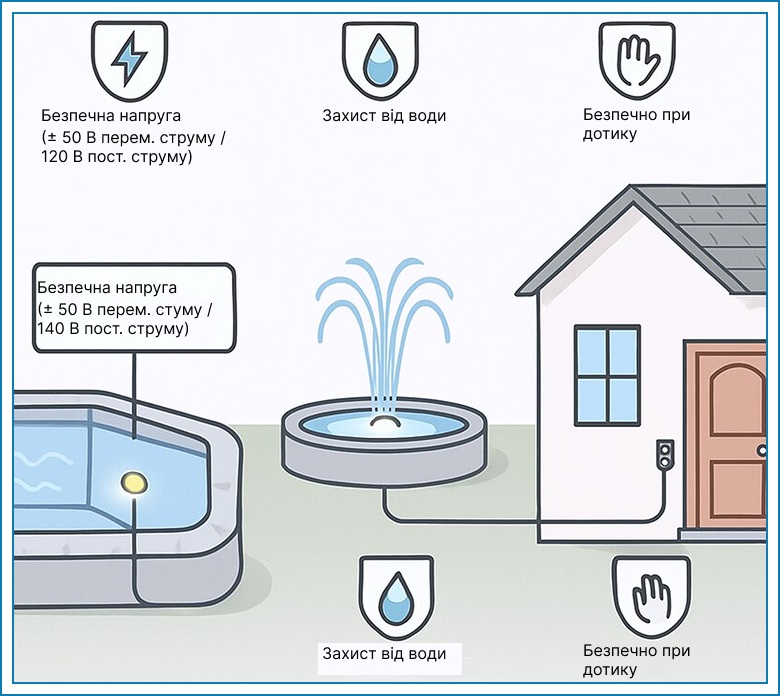

Третій рівень: наднизька напруга.

Це найбезпечніший підхід. Там, де можливий прямий контакт із водою або підвищена вологість (наприклад, освітлення в басейні, підсвічування фонтанів, дзвінки у двері), використовується дуже низька напруга (до 50 В змінного або 120 В постійного струму). Така напруга вважається безпечною для людини навіть за прямого контакту. Це принцип «безпека по конструкції».

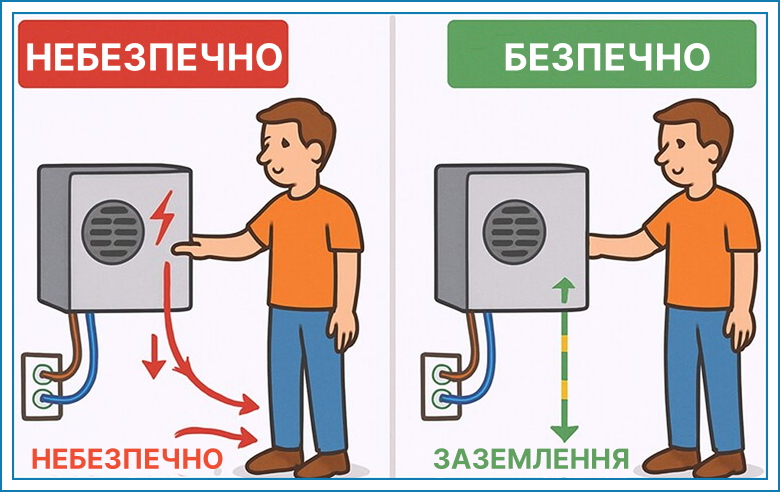

Четвертий рівень: заземлення.

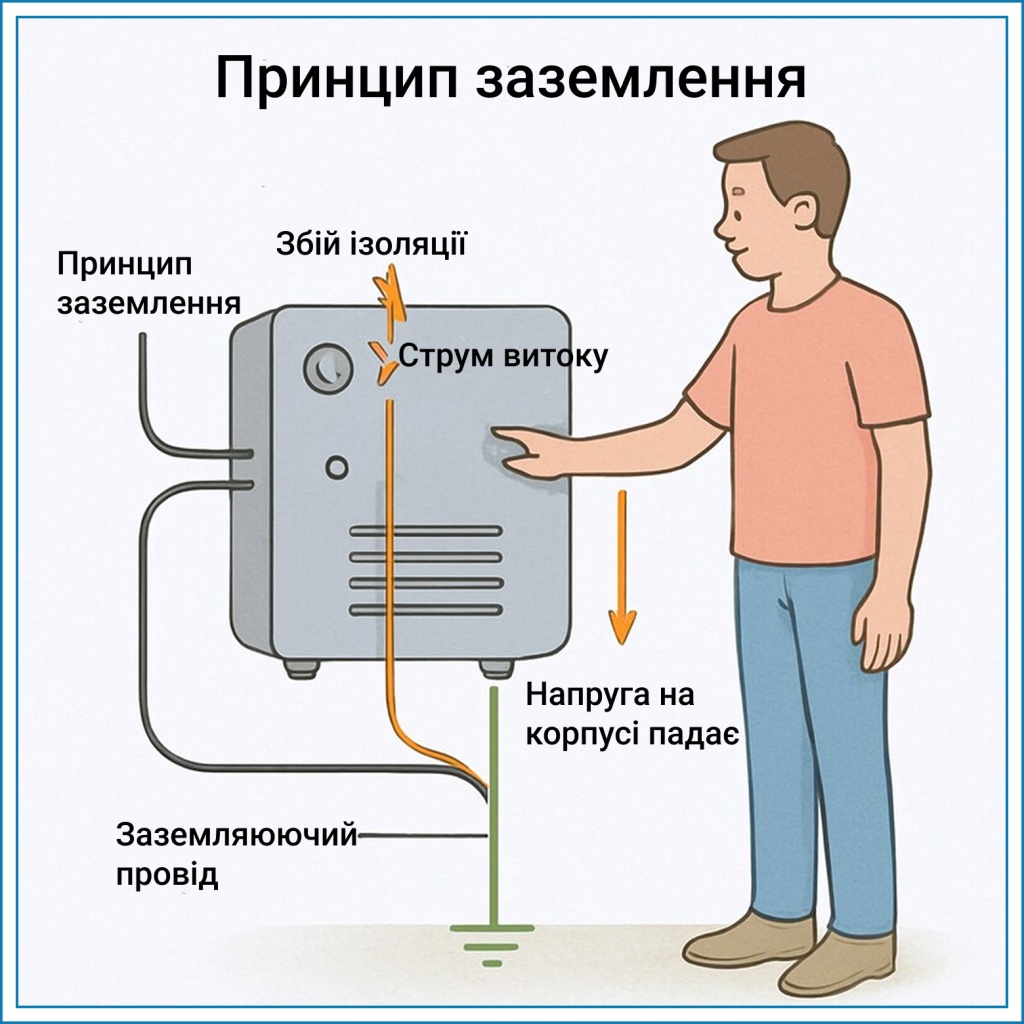

Ось ми й підійшли до головного! Заземлення створює надійний, низькоомний шлях для аварійного струму, який виникає при пробої ізоляції на корпус. Коли струм витоку йде в землю, напруга на корпусі приладу моментально знижується до безпечного рівня. Це є ключовим методом захисту, без якого інші системи можуть бути неефективними. Заземлення – це фундамент, на якому будується вся сучасна електробезпека.

П'ятий рівень:  автоматичне відключення живлення (ПЗВ, диференціальні автомати).

Ці пристрої – справжні «рятувальники життів». ПЗВ, пристрій захисного відключення, постійно порівнює струм, який «увійшов» у ланцюг, із струмом, що «вийшов». Якщо виявляється найменша різниця (витік струму, наприклад через тіло людини), ПЗВ за частки секунди відключає електрику. Диференціальні автомати поєднують функції ПЗВ та звичайного автоматичного вимикача, захищаючи і від перевантажень, і від коротких замикань, і від струмів витоку.

Важливо розуміти, що заземлення та ПЗВ працюють у тандемі. Заземлення забезпечує шлях для струму витоку, а ПЗВ «бачить» цей струм і відключає живлення. Без заземлення ПЗВ може спрацювати повільніше або взагалі не спрацювати, якщо витік струму через тіло людини недостатній для його спрацьовування.

Рада: встановіть ПЗВ на всі групи розеток, особливо у вологих приміщеннях (кухня, ванна кімната). Це не просто рекомендація, а життєва потреба!

Більше, ніж просто захист від удару: функції заземлення

Роль заземлення набагато ширший, ніж просто захист від ураження струмом. Воно є функціональним елементом системи безпеки.

1. Пріоритетний захист людей – це його головна та найбільш очевидна функція. Як уже говорилося, при проби ізоляції на корпус, заземлення миттєво відводить струм у землю, не даючи корпусу опинитися під небезпечною напругою. Ваш дотик до такого приладу буде безпечним.

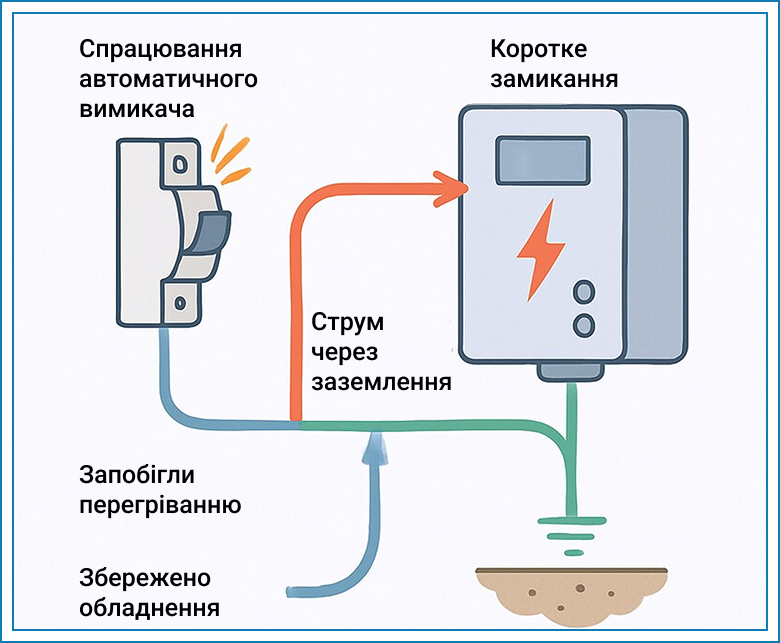

2. Заземлення не лише рятує людей, а й «життя» самої техніки. При короткому замиканні на корпус завдяки заземленню виникає великий струм, який призводить до швидкого спрацювання автоматичних вимикачів або запобіжників. Це запобігає перегріву проводки, пожежам та виходу з ладу самого електроприладу. По суті заземлення дає «зелене світло» для швидкої роботи захисної автоматики.

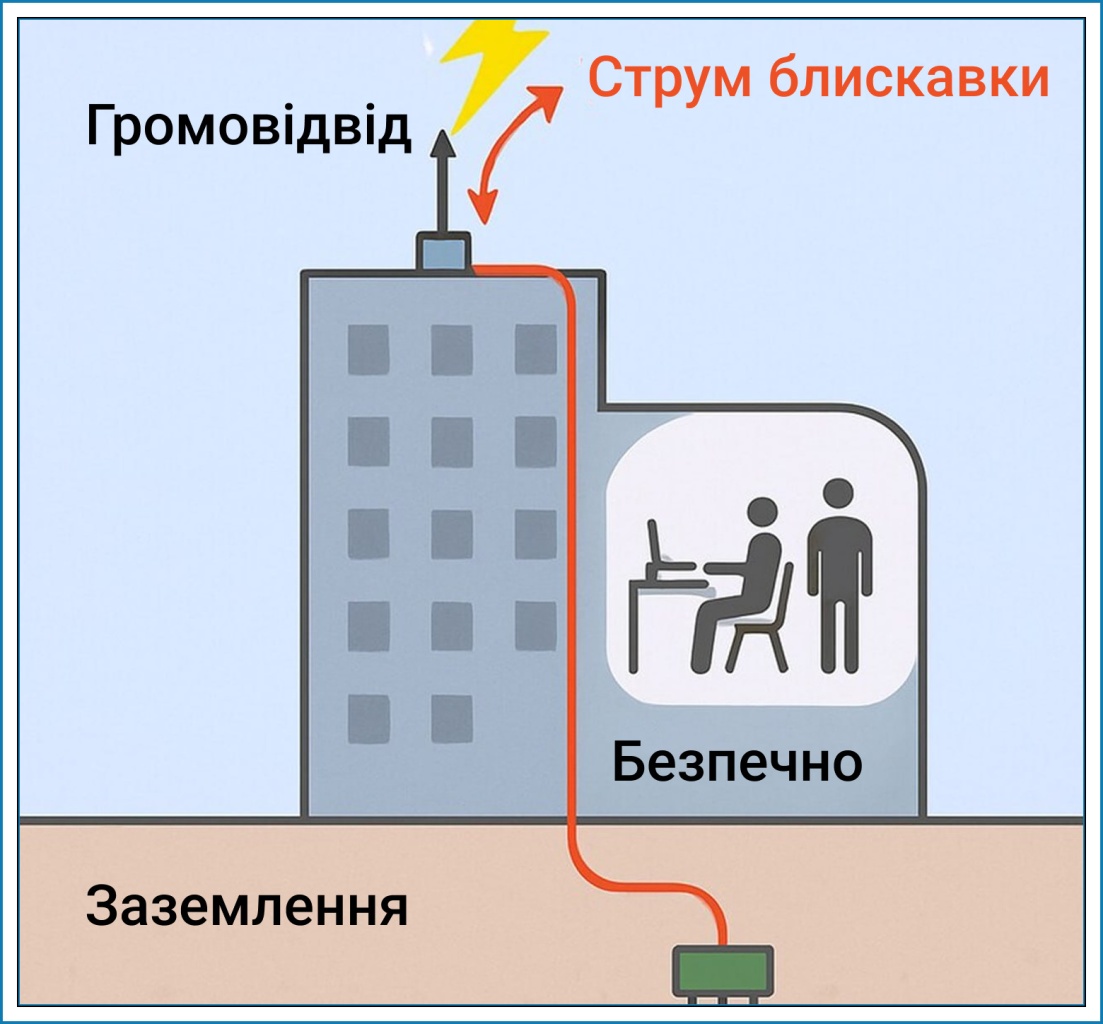

3. Заземлення – невід'ємна частина системи блискавкозахисту. Блискавки (громовідводи) на дахах будівель служать для перехоплення розряду блискавки, а заземлюючий пристрій відводить цю колосальну енергію безпечно в землю, запобігаючи пожежам та пошкодженням електроніки всередині будівлі. Без надійного заземлення блискавковідведення не є корисним.

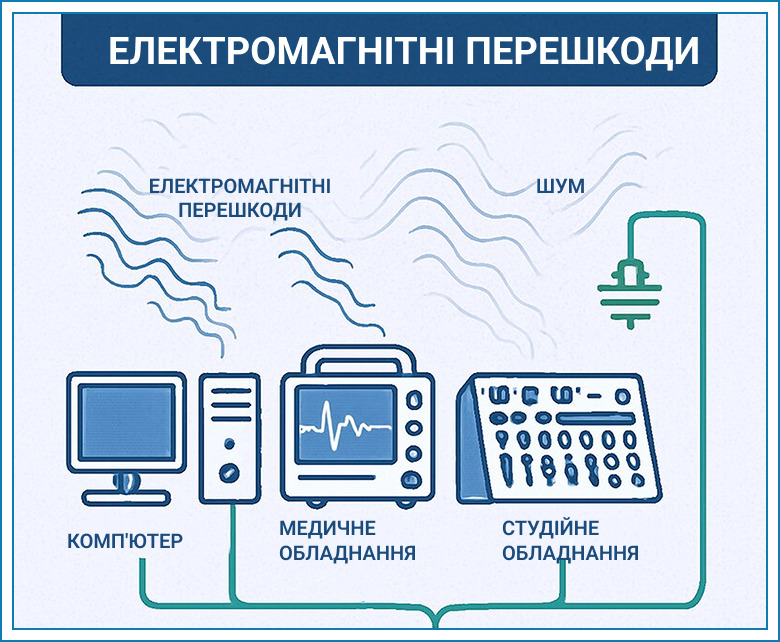

4. У сучасному світі, де електроніка відіграє величезну роль, заземлення виконує функцію придушення електромагнітних перешкод та шумів. Чутливе обладнання (комп'ютери, медична апаратура, студійне обладнання) потребує надійного функціонального заземлення для стабільної та точної роботи. Це дозволяє уникнути «глюків» та помилок у передачі даних.

Таким чином, заземлення – це не просто провід, що веде до землі. Це складна та життєво важлива система, яка є наріжним каменем сучасної електробезпеки, забезпечуючи захист як для людини, так і для складного обладнання та гарантуючи стабільну роботу всієї електричної інфраструктури.

Види заземлення та заземлюючих пристроїв

Кожен вид заземлення та кожен елемент заземлювального пристрою відіграє свою унікальну роль. У більшості випадків ці компоненти працюють разом, створюючи комплексну багаторівневу систему захисту, яка забезпечує надійність всієї електроустановки. Саме глибоке розуміння специфіки кожного типу та елемента дозволяє грамотно спроектувати та реалізувати систему, здатну по-справжньому ефективно захистити як людей, так і обладнання від будь-яких електричних загроз.

Класифікація заземлення: різноманіття захисних систем

Існують різні типи заземлення, кожен з яких відіграє унікальну роль у забезпеченні безпеки та надійної роботи електроустановок. Їх класифікують залежно від функцій, що виконуються.

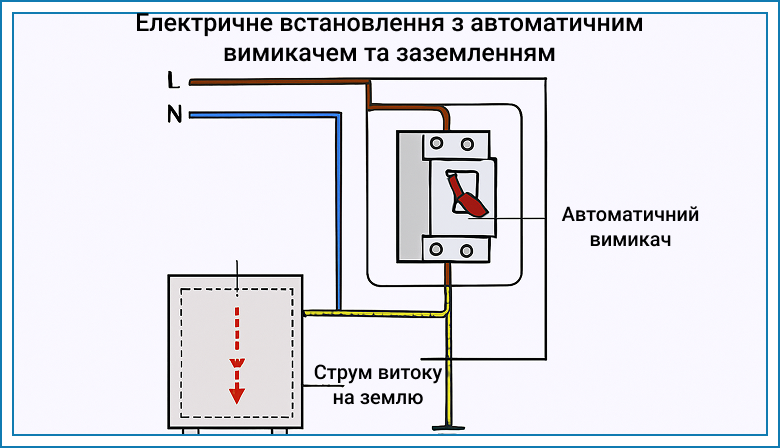

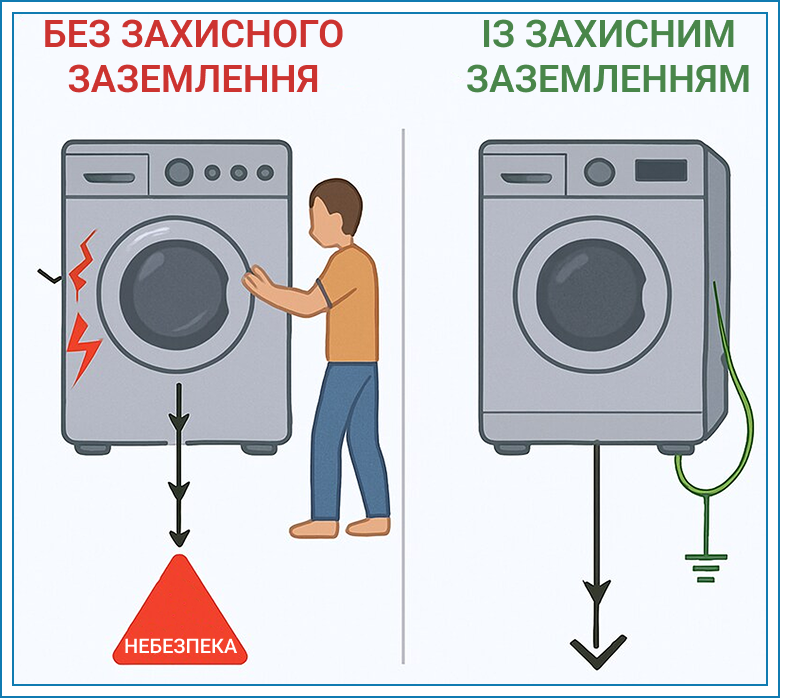

1. Захисне заземлення.

Це, мабуть, найважливіший вид заземлення з погляду електробезпеки. Його завдання – захистити людей від ураження електричним струмом у разі пошкодження ізоляції. Уявіть: у пральній машині пробило ізоляцію, і корпус опинився під напругою. Якщо є захисне заземлення, струм піде шляхом найменшого опору - через заземлюючий провід в землю, а не через тіло людини, що торкнулася корпусу. Захисне заземлення – це як подушка безпеки в автомобілі: воно спрацьовує в аварійній ситуації, рятуючи життя.

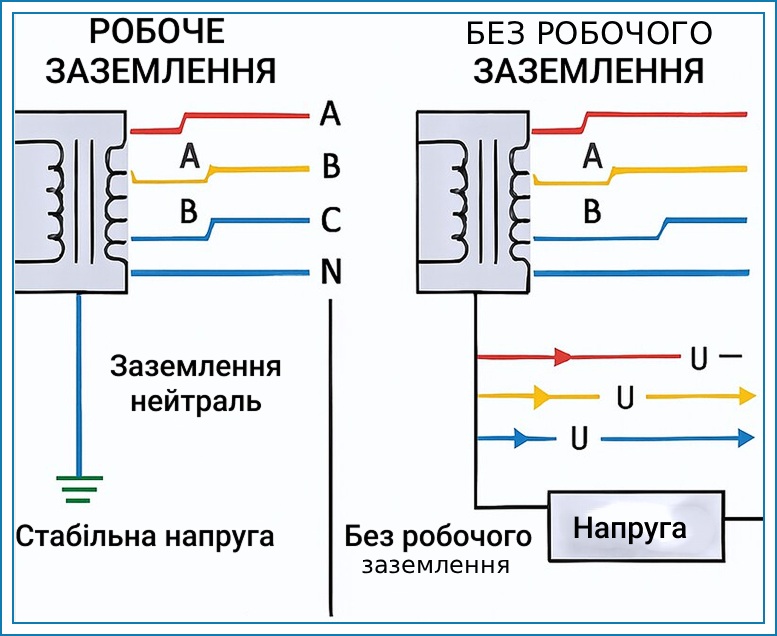

2. Робоче заземлення.

Цей вид заземлення необхідний не для захисту від ураження струмом, а для нормальної роботи самої електроустановки. Наприклад, у трифазних електричних мережах нейтраль (нульова точка) трансформатора заземлюється для підтримки стабільної напруги та правильної роботи захисних пристроїв. Без робочого заземлення в мережі можуть виникнути небезпечні перекоси напруги.

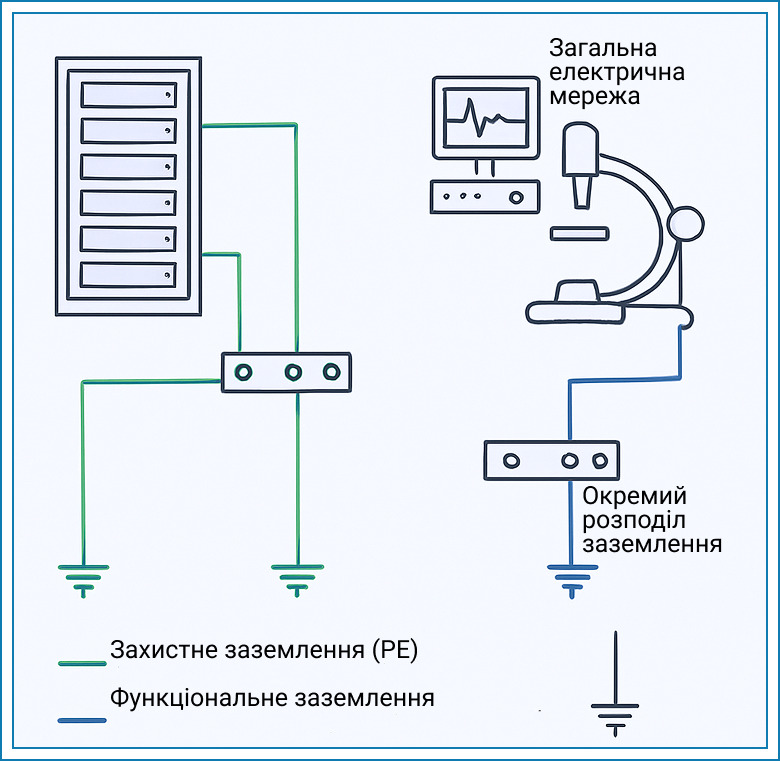

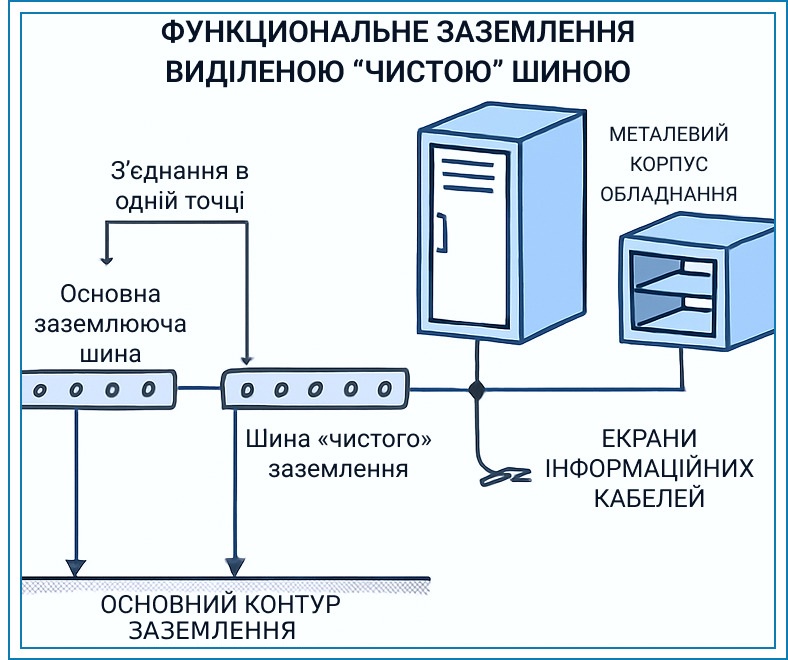

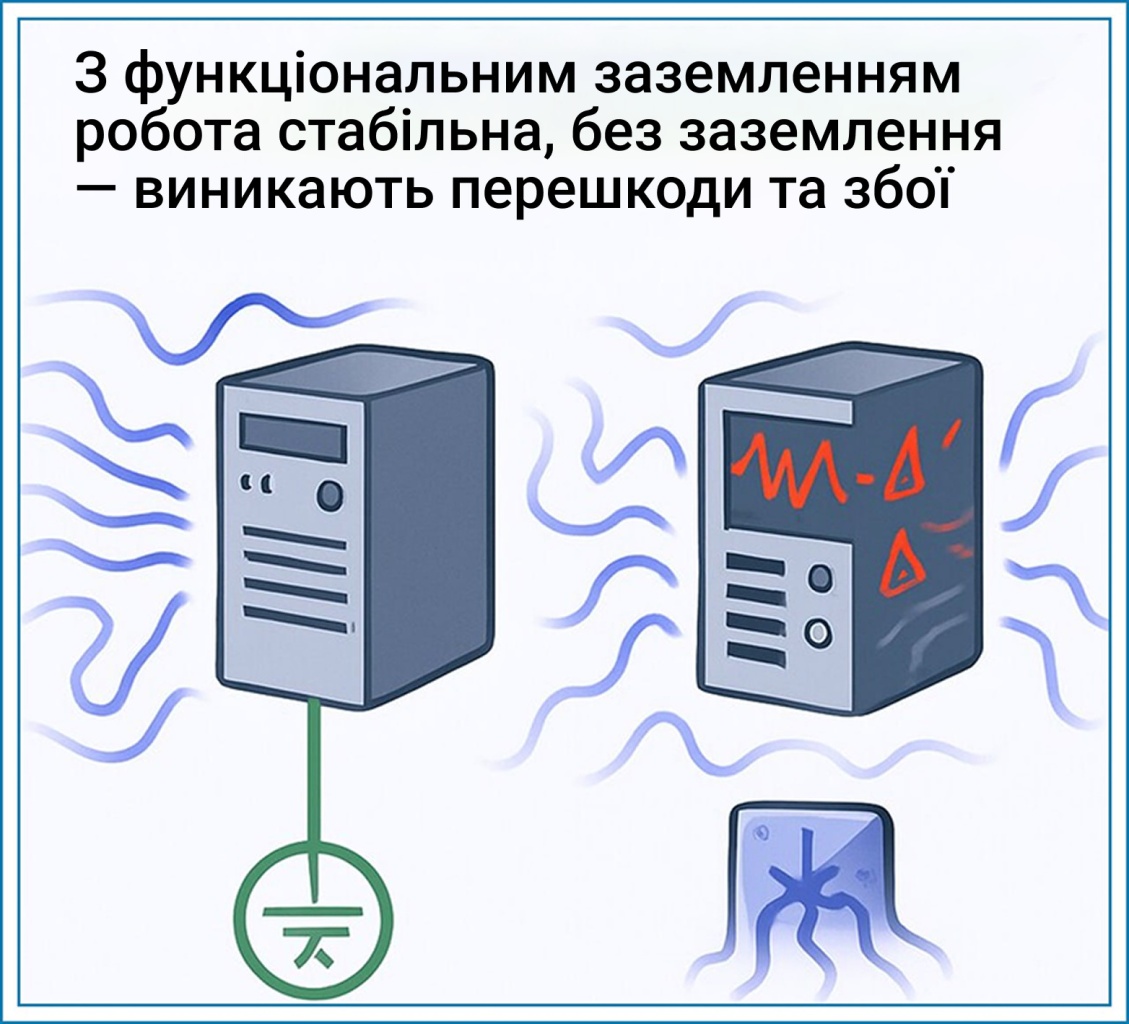

3. Функціональне (інформаційне) заземлення.

Цей вид заземлення стає дедалі важливішим. Він використовується для захисту чутливої електронної апаратури. від електромагнітних перешкод та шумів: комп'ютерів, медичного обладнання, вимірювальних приладів. Правильне функціональне заземлення забезпечує стабільну та точну роботу обладнання, запобігаючи збоям та помилкам у передачі даних.

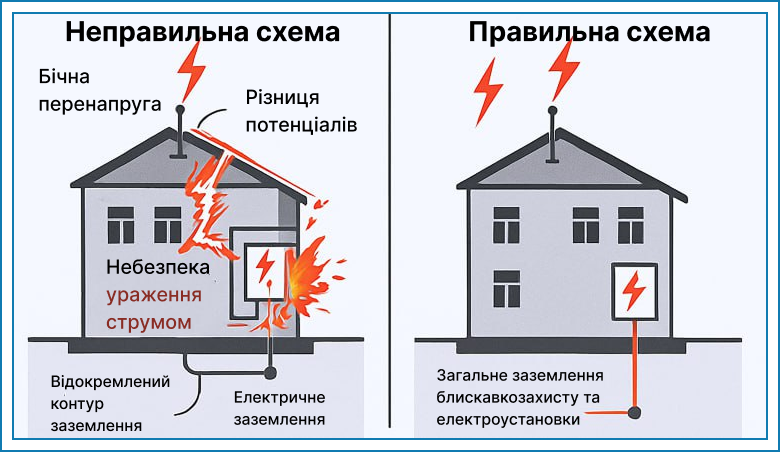

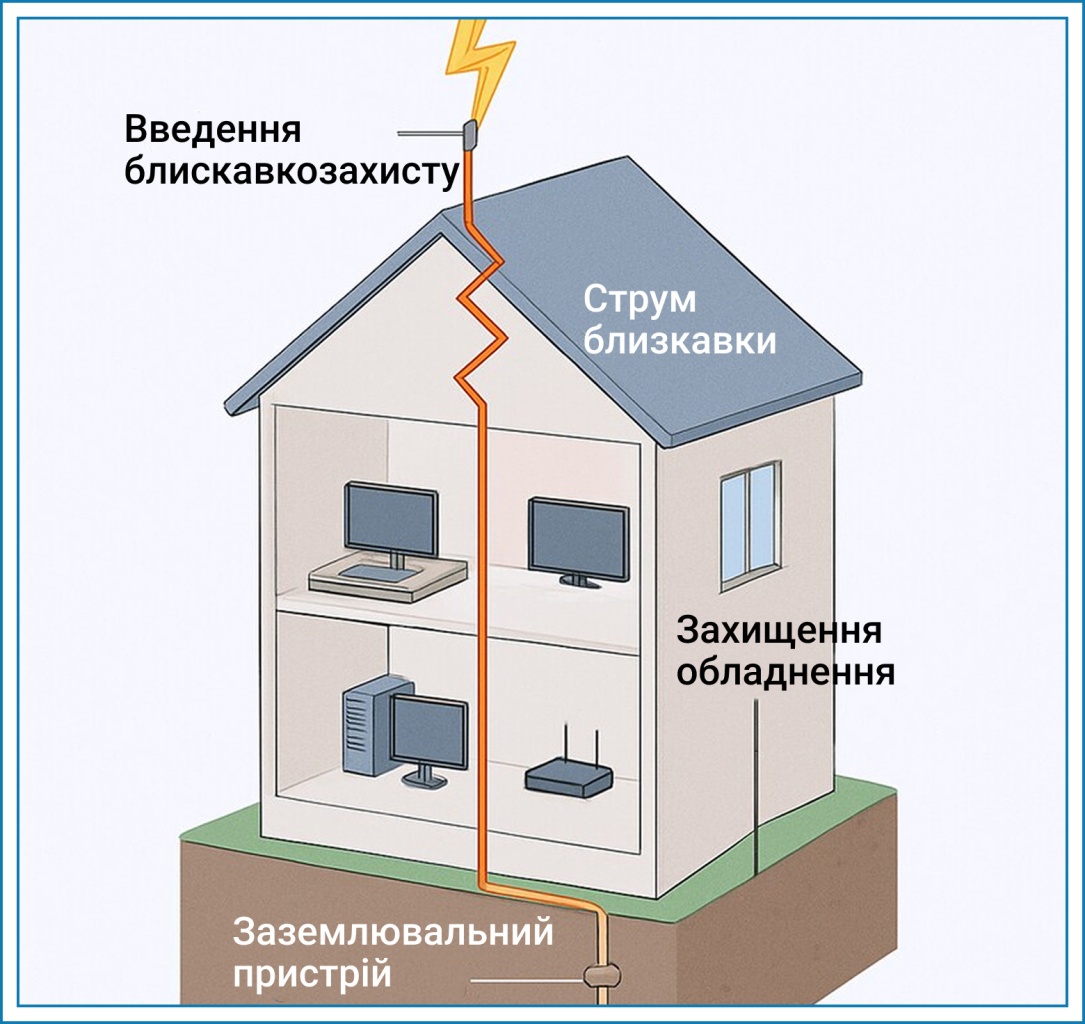

4. Блискавкозахисне заземлення.

Потужний розряд блискавки – це колосальний викид енергії, здатний спричинити пожежу та зруйнувати будівлю. Заземлення блискавки призначене для відведення струму блискавки безпечно в землю. Воно є частиною системи зовнішнього блискавкозахисту, що включає блискавковідводи (громовідводи) на даху будівлі та заземлюючий пристрій.

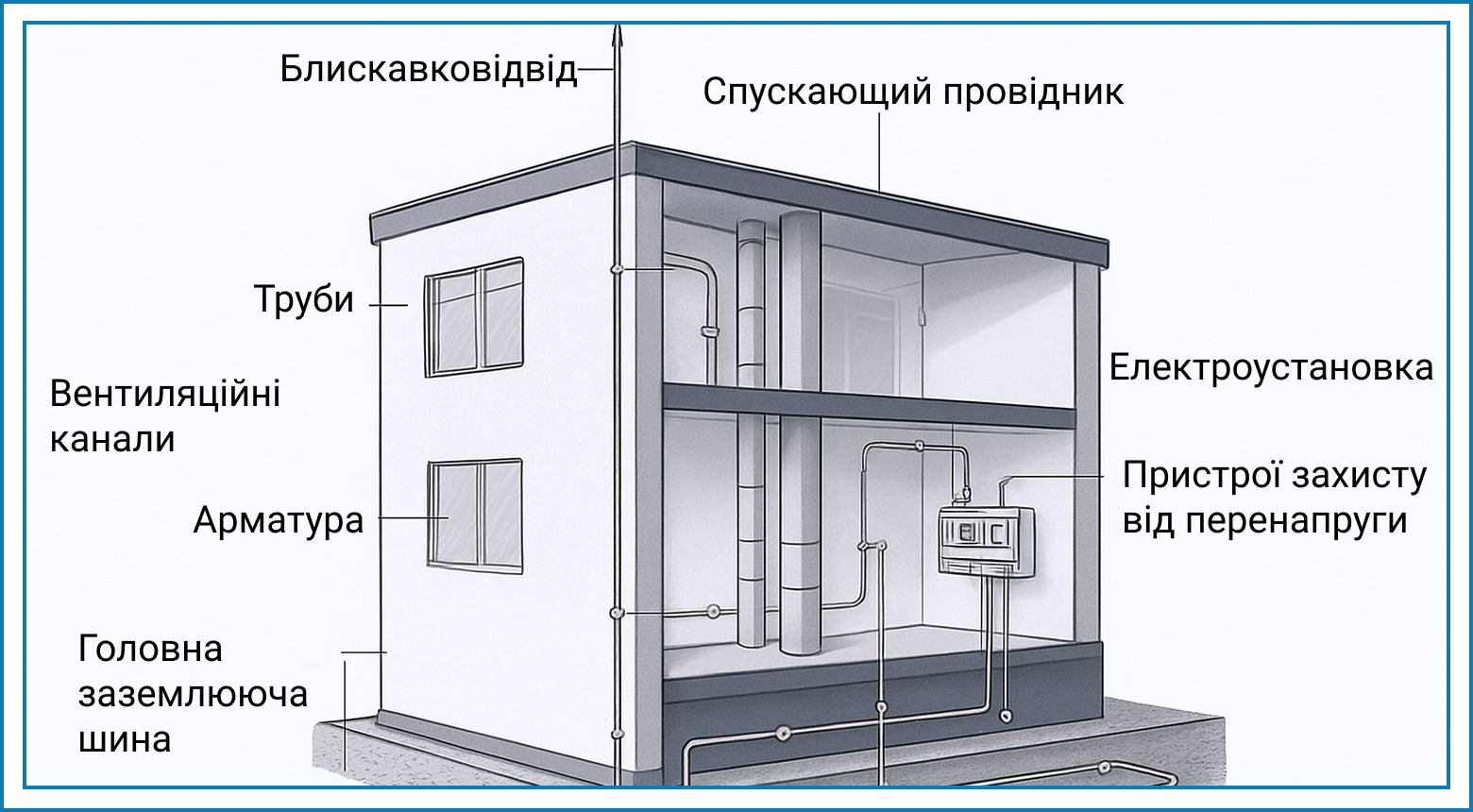

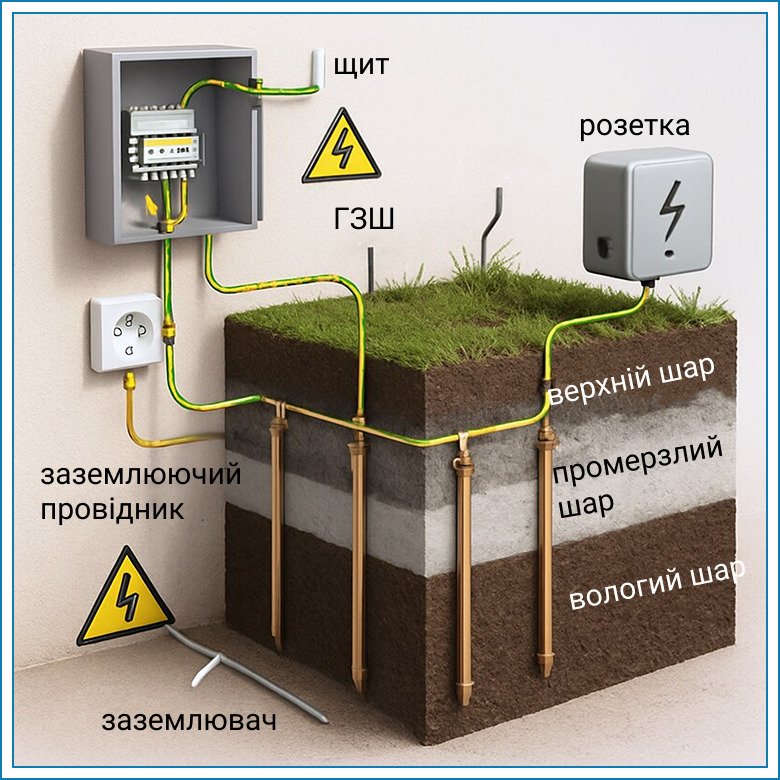

З чого полягає ваш захист? Елементи заземлювального пристрою

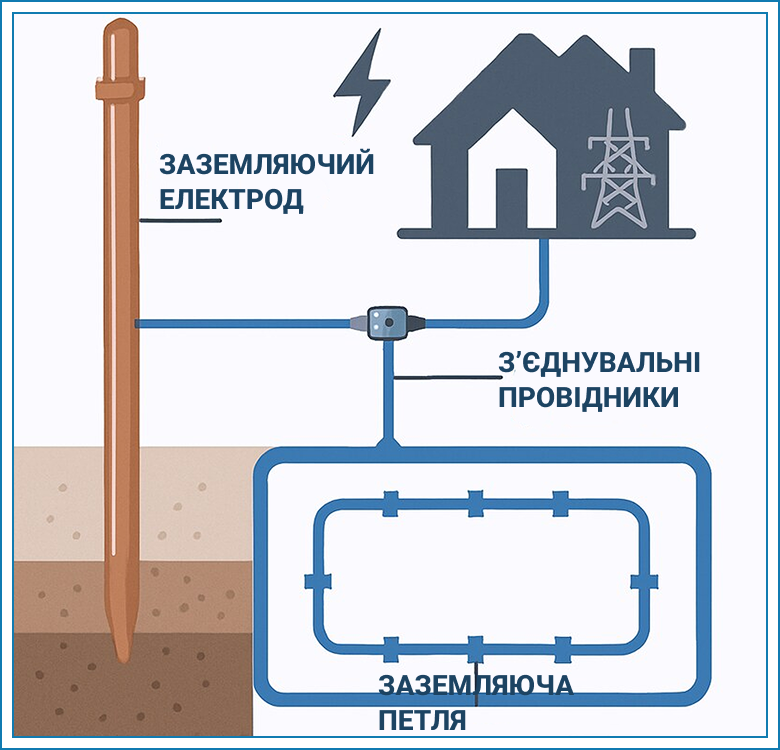

Щоб заземлення працювало як єдина, надійна система, воно складається з кількох ключових компонентів, кожен із яких виконує свою важливу функцію. Розуміння цих елементів допоможе вам краще уявити, як струм безпечно відводиться в землю.

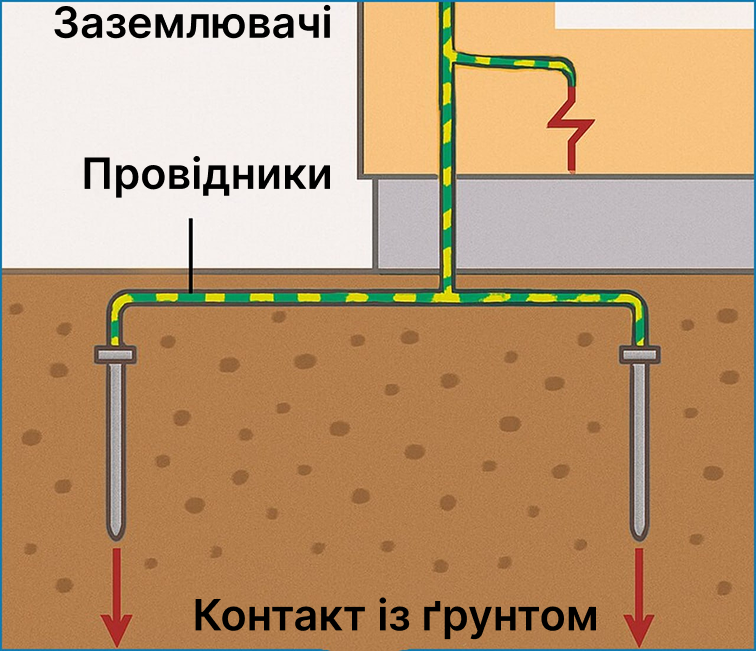

Заземлювачі

Це головні «поглиначі»  електричний струм. Вони є провідними частинами, які знаходяться в безпосередньому контакті із землею. Їхнє завдання – забезпечити максимально ефективний перехід струму з електроустановки в ґрунт. Заземлювачі поділяються на два основних типи:

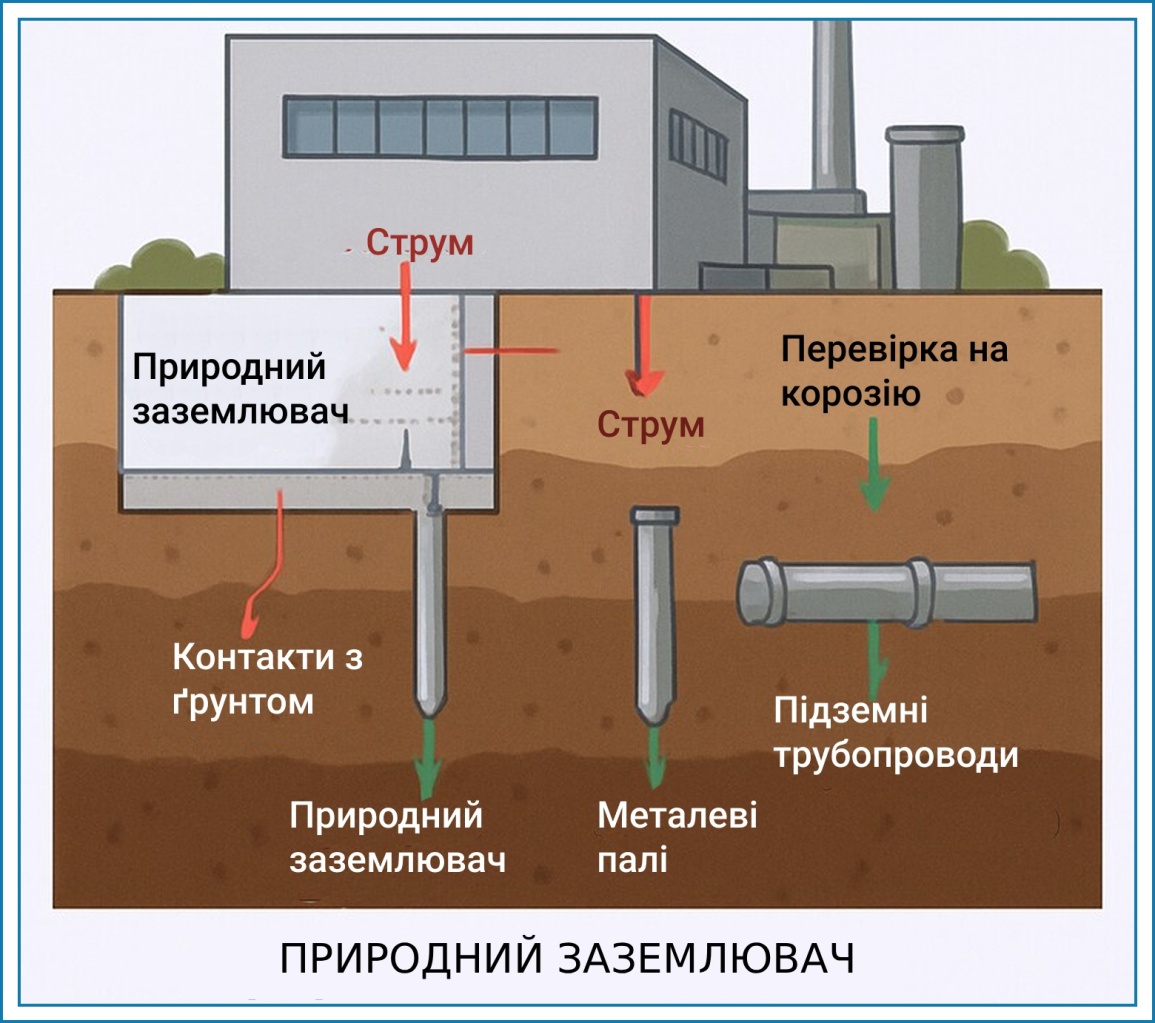

1. Природні заземлювачі.

Це вже існуючі в землі металеві конструкції, які за збігом обставин мають гарний контакт із ґрунтом. До них відносяться, наприклад, металеві трубопроводи, що йдуть під землею (крім горючих і вибухонебезпечних речовин), арматура залізобетонних фундаментів будівель, паль, а іноді металеві частини будівель, що мають надійне з'єднання із землею. Їхня перевага – вони вже є, що може спростити монтаж. Однак їх характеристики потрібно ретельно перевіряти, оскільки згодом вони можуть втрачати свої властивості через корозію або зміну ґрунту.

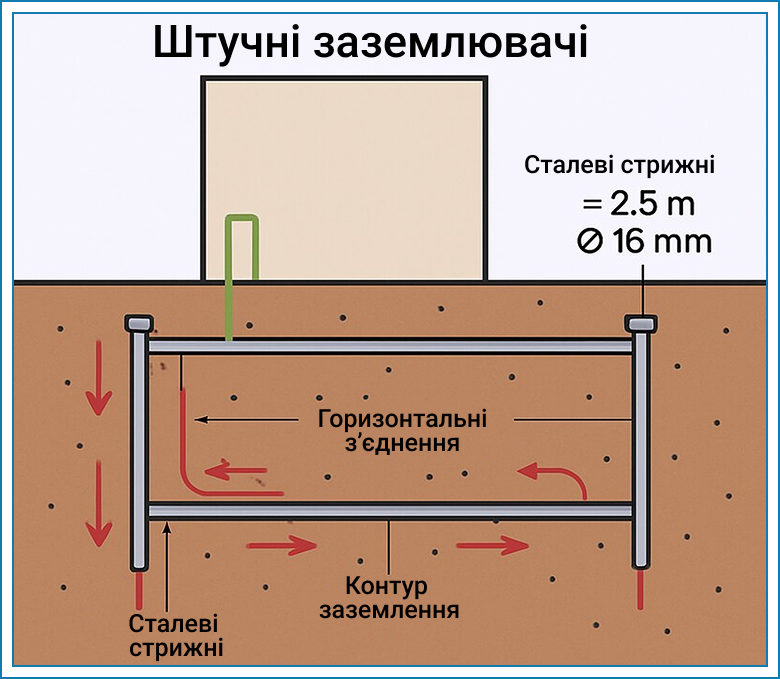

2. Штучні заземлювачі.

Це елементи, спеціально призначені та встановлені для цілей заземлення. Найчастіше це вертикально забиті в землю сталеві стрижні (наприклад, діаметром 16 мм та довжиною від 2,5 метрів), металеві труби або горизонтально покладені сталеві смуги. Їх розташовують у певному порядку (наприклад, у вигляді контуру навколо будівлі або лінії), щоб досягти необхідного низького опору. Штучні заземлювачі проектуються та монтуються з урахуванням усіх вимог, що забезпечує їхню передбачувану та високу ефективність.

Провідники заземлення

Якщо заземлювач – це «приймач» струму в землі, то заземлюючий провідник – це «дорога», якою струм досягає цього приймача. Заземлювальні провідники – це металеві шини або дроти (найчастіше мідні або сталеві), які надійно з'єднують металеві корпуси електроустаткування, металеві частини електроустановок, нейтралі трансформаторів та інші елементи, що заземлюються із заземлювачем. Ці провідники повинні бути прокладені таким чином, щоб унеможливити механічні пошкодження, і мати достатній переріз, щоб без перегріву витримати струм витоку.

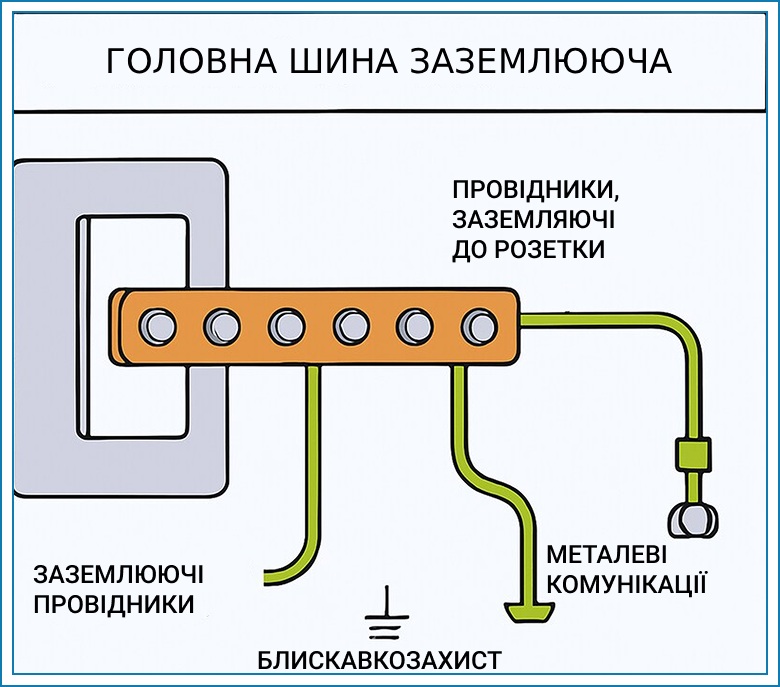

Головна заземлююча шина

Головна заземлююча шина (ГЗШ) – це центральний «комутаційний пункт» усієї системи заземлення об'єкта. Зазвичай вона розташовується всередині розподільного пристрою або поруч з ним. До ГЗШ підключаються всі основні заземлювальні та захисні провідники від різних частин електроустановки: лінії, що відходять до розеток, заземлення основного обладнання, блискавкозахист, а також, при необхідності, металеві комунікації (наприклад, водопровідні труби). ГЗШ забезпечує електричну безперервність і надійне з'єднання всіх частин, що заземлюються, із загальним заземлюючим пристроєм. Це серце системи, що гарантує, що будь-який потенційно небезпечний струм буде спрямований безпечним шляхом у землю.

Всі ці елементи – заземлювачі, провідники та ГЗШ – працюють у тісній зв'язці. Їх правильний вибір, монтаж та регулярна перевірка є критично важливими для створення по-справжньому безпечної та надійної електричної системи.

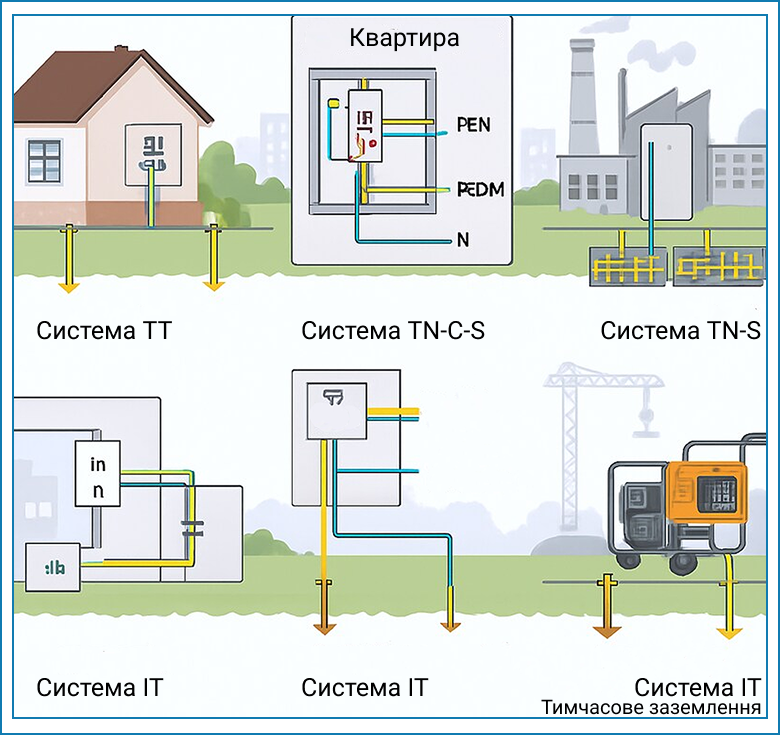

Системи заземлення  за класифікацією IEC

Тепер, коли ми розібралися з елементами заземлення, настав час вивчити, як ці елементи об'єднуються у різні системи заземлення. Міжнародна електротехнічна комісія (IEC) розробила класифікацію, яка допомагає зрозуміти, як нейтраль джерела живлення та захисне заземлення підключені до землі, що є критично важливим для безпеки та надійності всієї електромережі.

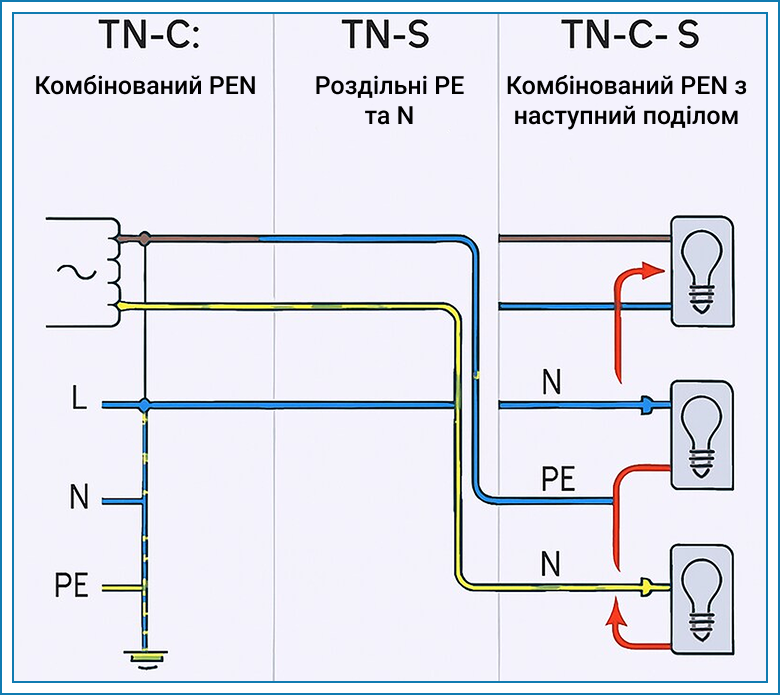

Системи TN (Terra-Neutral)

У системах TN нейтраль джерела живлення безпосередньо заземлена. Це означає, що в разі короткого замикання на корпус або пошкодження ізоляції струм може повернутися до джерела по земляному контуру, викликаючи спрацювання захисних пристроїв. Системи TN діляться на три основних типи, що відрізняються тим, як нейтральний і захисний провідники йдуть від джерела до споживача:

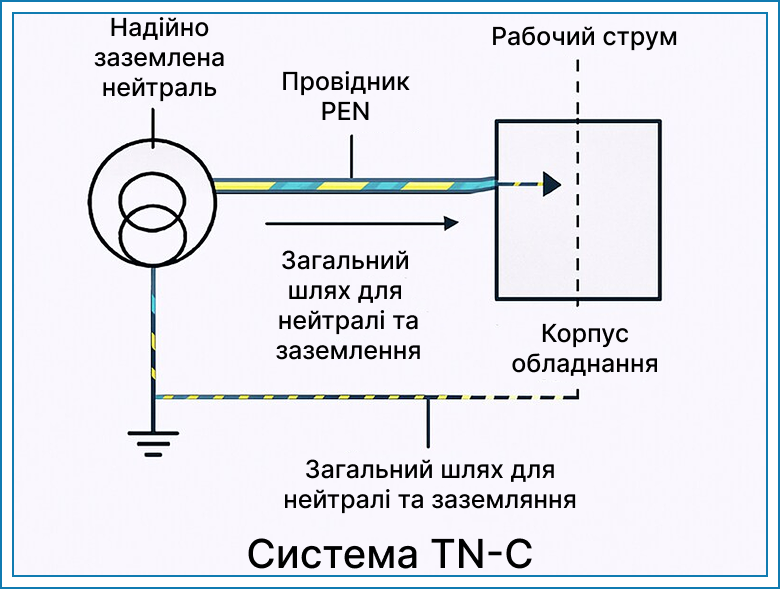

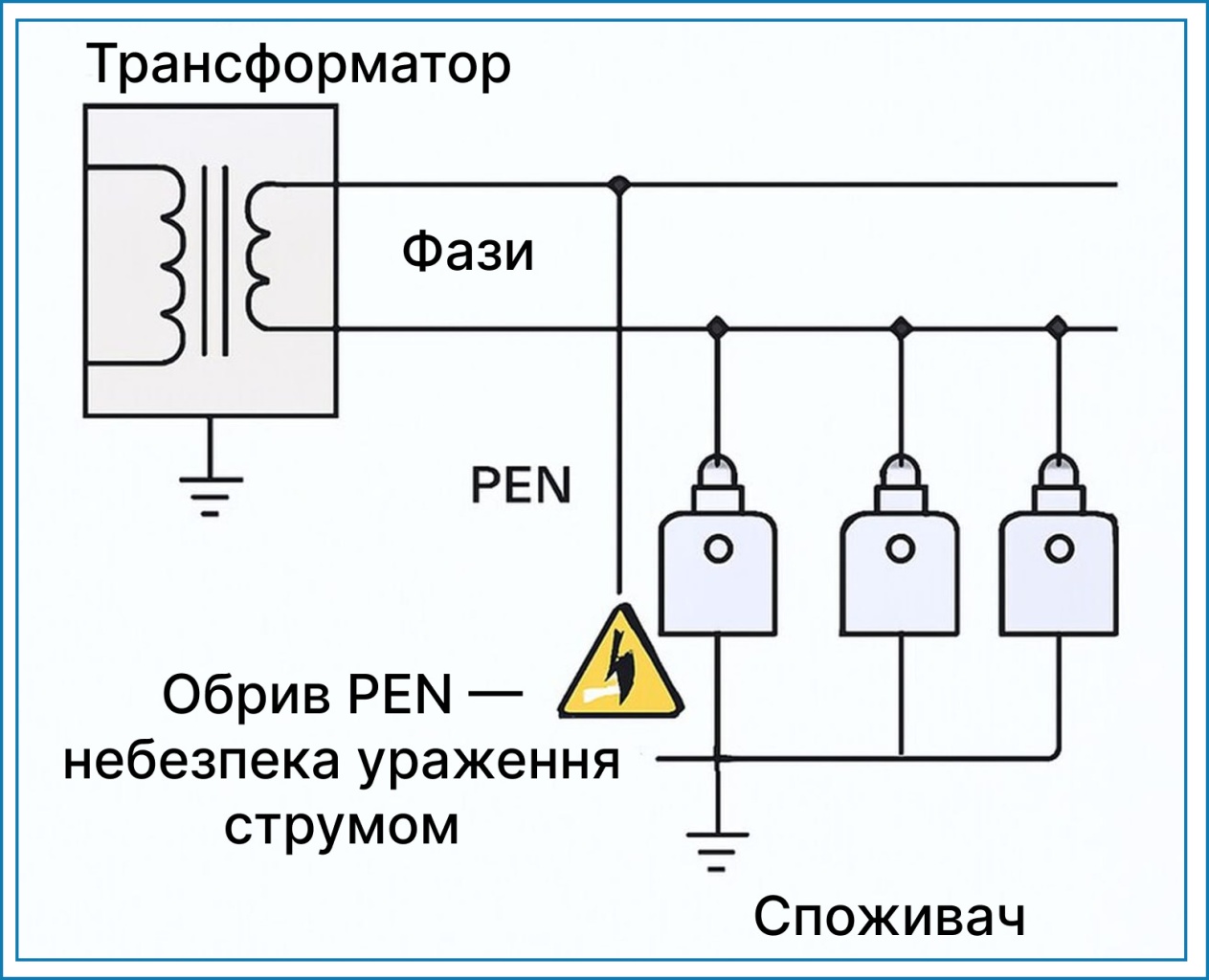

1. Система TN-C (Terra-Neutral-Combined).

Це найстаріша і найпростіша система. У ній нейтральний провід (N) та захисний провід (PE) об'єднані в один загальний провідник, який називається PEN-провідником. Це означає, що по тому самому дроту одночасно течуть робочий струм (нейтраль) і потенційний струм захисту (заземлення).

Переваги: простота монтажу, економія на кількості проводів.

Основний недолік – низька безпека. Якщо PEN-провідник десь обривається на шляху до споживача, всі металеві корпуси приладів, підключені до цього дроту, виявляться під небезпечною фазною напругою. Крім того, у такій системі неможливо повноцінно використовувати пристрої захисного відключення (ПЗВ), оскільки вони не можуть ефективно відрізнити робочий струм від струму витоку. Часто зустрічаються блукаючі струми, які можуть викликати перешкоди.

Система TN-C зустрічається в дуже старих житлових будинках і деяких промислових об'єктах, але сьогодні заборонена для нових або реконструйованих житлових будівель через низьку безпеку.

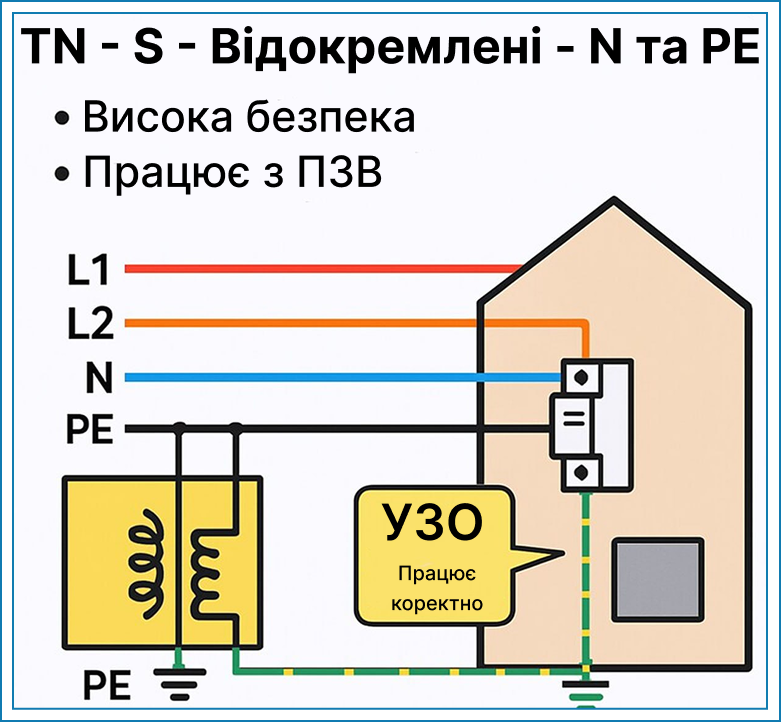

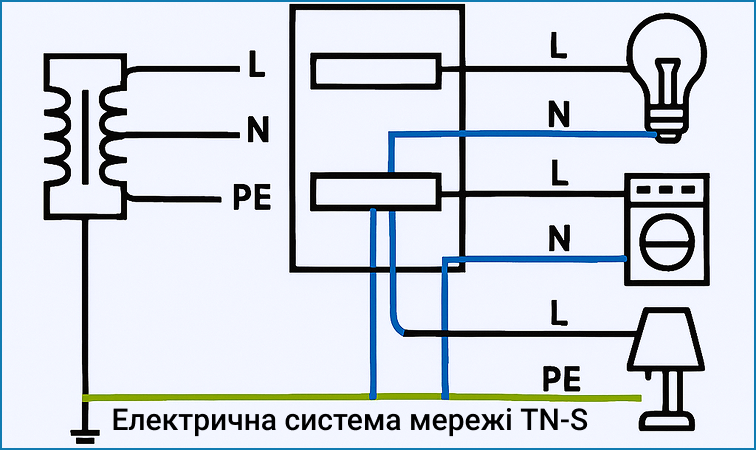

2. Система TN-S (Terra-Neutral-Separate).

Це сучасна та безпечна система. У ній захисний провід (PE) та нейтральний провід (N) йдуть окремо від самого джерела живлення (трансформаторної підстанції) до кожного споживача. Вони ніколи не з'єднуються після заземлення джерела.

Переваги: найвищий рівень безпеки. Окремий PE-провідник забезпечує надійний шлях для струму витоку, який не залежить від робочого нейтрального дроту. Це дозволяє повноцінно застосовувати ПЗВ, які миттєво відключають живлення під час витоку. Мінімізуються електромагнітні перешкоди і блукаючі струми.

Недоліки: вимагає більше проводів, що робить монтаж дорожчим і складнішим.

Система TN-S – стандарт для нового будівництва в житлових, комерційних та промислових об'єктах. Рекомендується для всіх сучасних електроустановок.

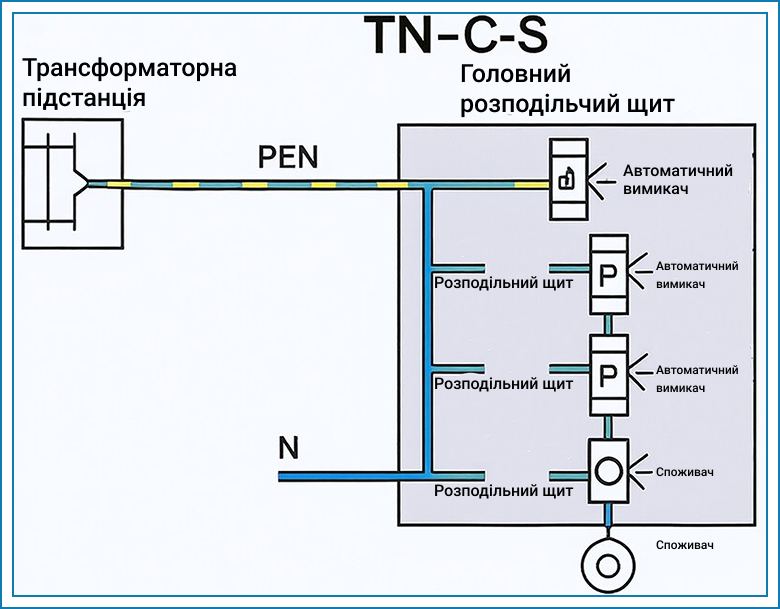

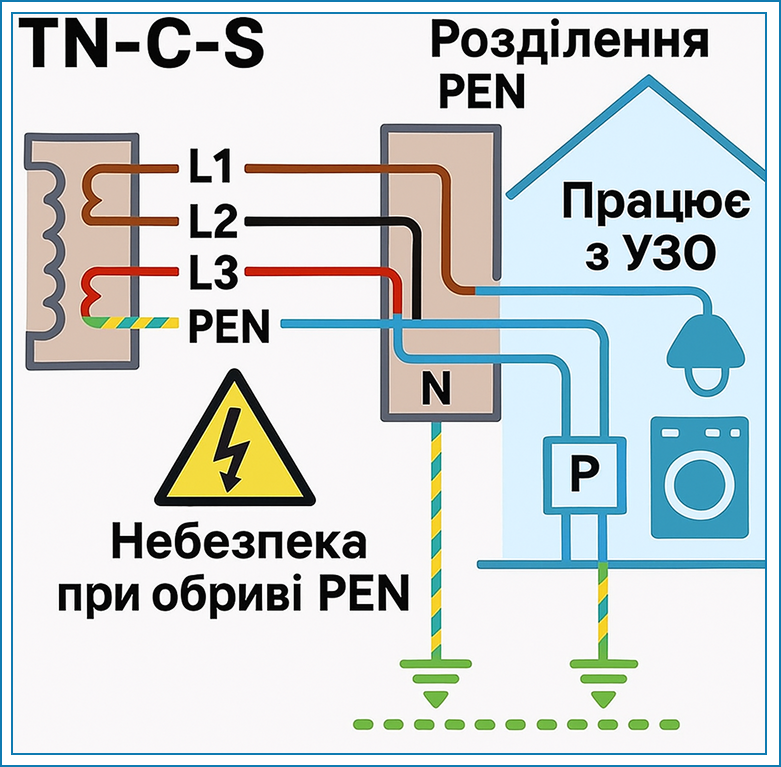

3. Система TN-C-S (Terra-Neutral-Combined-Separate).

Це компромісний варіант, який часто зустрічається під час реконструкції старих мереж. У цій системі PEN-провідник йде від джерела (наприклад, до вступного щитка будівлі), а потім поділяється на окремі PE (захисний) та N (нейтральний) провідники. Цей поділ відбувається один раз і ніколи не з'єднуватиметься повторно.

Переваги: дозволяє відносно безпечно модернізувати старі TN-C мережі до стандарту, що допускає використання ПЗВ усередині будівлі. Більше економічний, ніж повна перекладка мережі на TN-S.

Недоліки: зберігає ризик небезпеки обриву PEN-провідника до точки поділу. Якщо урвища відбувається на цій ділянці, вся внутрішня система заземлення будівлі опиниться під напругою, що вкрай небезпечно.

Система TN-C-S широко використовується для реконструкції електроустановок, особливо в багатоквартирних будинках, де зовнішня мережа залишається TN-C, а внутрішня проводка модернізується.

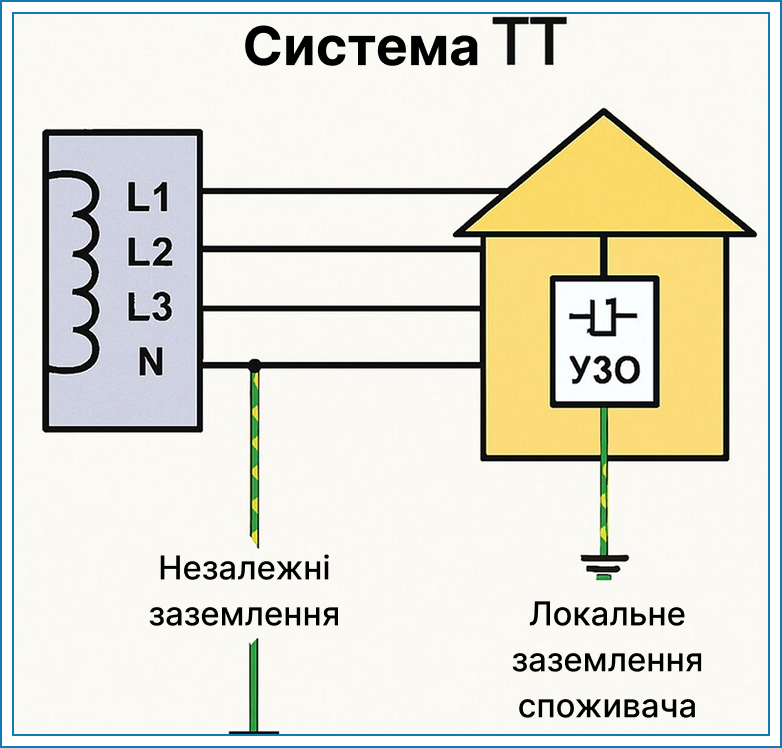

Система TT (Terra-Terra)

У системі TT нейтраль джерела живлення заземлена так само, як і у TN-системах. Однак споживач (наприклад, приватна садиба) має свій власний, незалежний заземлюючий пристрій, який ніяк не пов'язаний із заземленням нейтралі джерела через загальні дроти. Захисний провід PE у споживача підключається саме до цього локального заземлювача.

Переваги: високий рівень безпеки за умови обов'язкового застосування ПЗВ на кожній лінії, що захищається. У разі пошкодження ізоляції, струм витоку направляється через локальне заземлення, та ПЗВ спрацьовує, відключаючи живлення. Така система добре підходить для місцевостей з неоднорідним або складним грунтом, а також для мобільних установок.

Недоліки: для надійної роботи обов'язково потрібна установка ПЗВ на всіх ланцюгах, так як струм короткого замикання на корпус в цій системі може бути недостатнім для спрацьовування звичайних автоматичних вимикачів або "земля-земля". Це збільшує вартість та складність захисту.

Система TT часто використовується для живлення окремих будівель (наприклад, приватних будинків) у сільській місцевості або там, де підключення до системи TN-S утруднене або ненадійне, а також для мобільних електроустановок (будівельні майданчики, торгові павільйони).

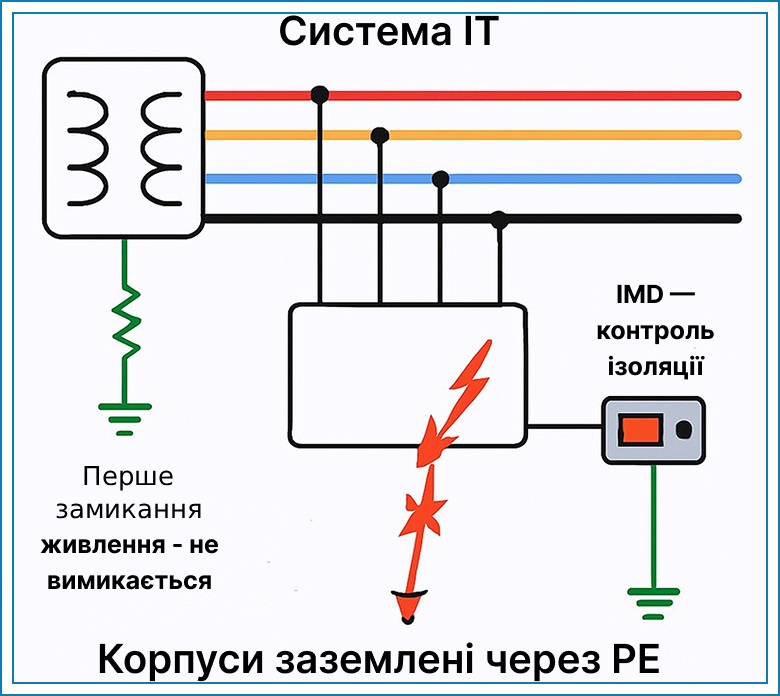

Система IT (Isolated Terra)

Система IT принципово відрізняється від решти. У ній нейтраль джерела живлення ізольована від землі або заземлена через великий опір. Це означає, що прямого зв'язку між нейтраллю та землею немає, або вона дуже слабка. При цьому всі відкриті провідні частини електроустановок у споживача заземлюються.

Переваги: головна перевага – найвища безперервність харчування при першому замиканні на землю. Якщо відбувається перший пробій ізоляції на корпус, система не вимикається негайно, оскільки немає прямого шляху великого струму замикання. Це дозволяє оперативно виявити та усунути несправність, не перериваючи роботу критично важливих систем. Часто використовується із пристроями контролю ізоляції, які сигналізують про перше замикання.

Недоліки: система складніша і дорожча у реалізації. Потребує постійного контролю ізоляції. Якщо відбудеться друге замикання на землю в іншій фазі, виникає коротке замикання, і тоді вже захист спрацює.

Система IT підходить для об'єктів, де критично важлива безперервність електропостачання та найменший перебій неприпустимий, наприклад, в операційних блоках лікарень, на виробництвах з безперервним технологічним процесом, у центрах обробки даних.

Кожна з цих систем має свою нішу застосування, свої плюси та мінуси. Вибір конкретної системи заземлення – це завжди компроміс між безпекою, вартістю та вимогами до надійності, який суворо регламентується нормативними документами.

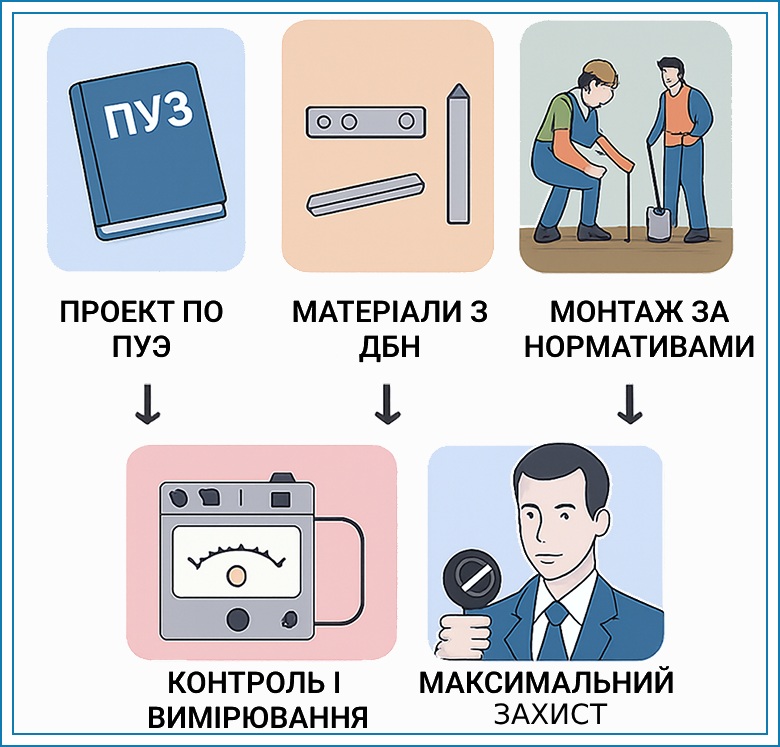

Нормативні вимоги та правила влаштування заземлення

Створення надійної системи заземлення – це справа інтуїції чи випадкових рішень. Це суворо регульований процес, заснований на багаторічному досвіді та наукових дослідженнях у галузі електробезпеки. Кожна деталь від вибору матеріалу до глибини закладення регламентується нормативними документами, завдання яких – забезпечити максимальний захист.

Ключові нормативні документи

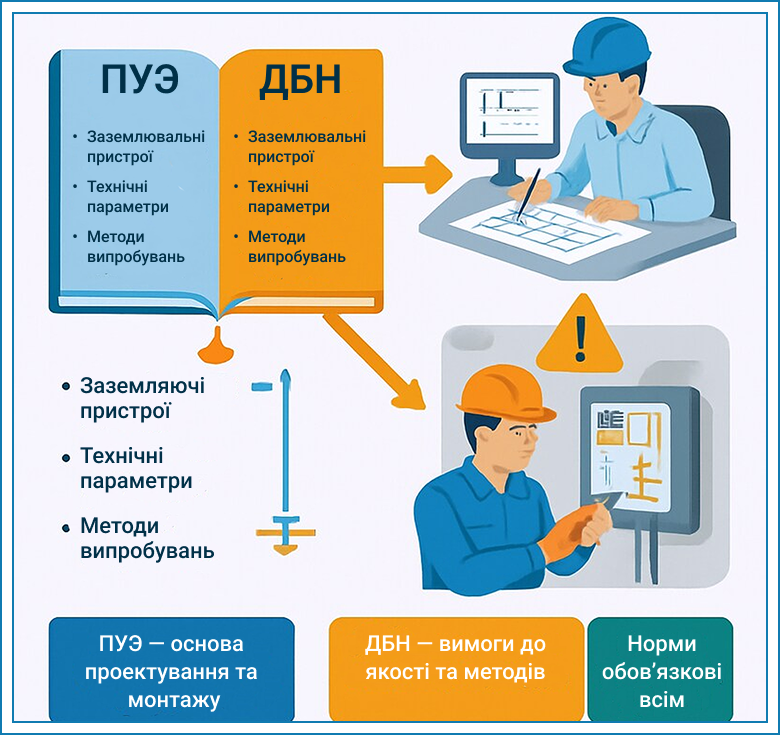

В Україні питання електробезпеки та влаштування заземлення регулюються комплексом обов'язкових документів. Головним та фундаментальним серед них є Правила влаштування електроустановок (ПУЕ). Це своєрідна «Біблія» для електриків, яка містить вичерпні вимоги до всіх етапів: від проектування та монтажу до експлуатації електроустановок. ПУЕ детально описує, як мають бути виконані заземлювальні пристрої, які матеріали використовувати, які параметри мають бути досягнуті.

На додаток до ПУЕ, існують і «Державні будівельні норми» (ДБН). Ці документи уточнюють та доповнюють вимоги ПУЕ, встановлюючи конкретні технічні параметри для матеріалів, методи випробувань, стандарти якості для компонентів заземлювальних пристроїв та способи їх встановлення. Всі ці норми є обов'язковими для дотримання всіма організаціями та фізичними особами, зайнятими у сфері електромонтажних робіт, проектування та експлуатації електроустановок. Ігнорування цих правил не тільки загрожує штрафами, але, що набагато важливіше, створює пряму загрозу життю та здоров'ю людей.

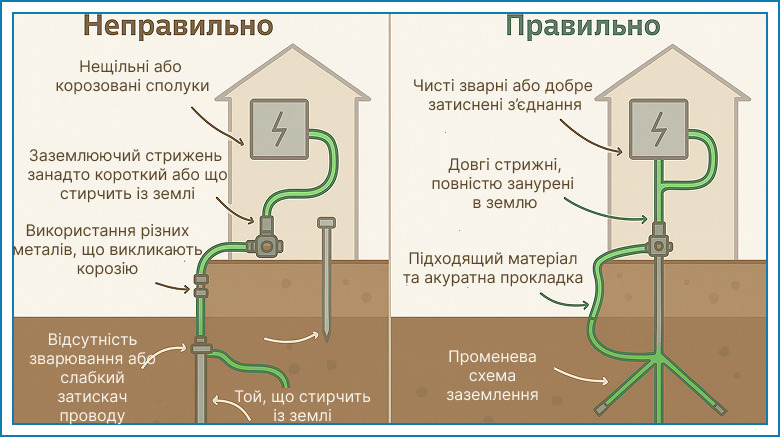

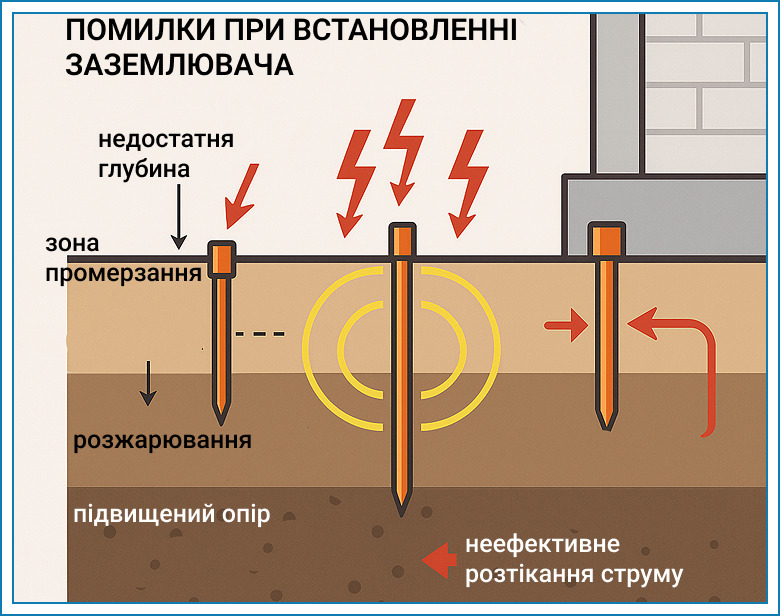

Вимоги до заземлювачів

Заземлювачі є «серцем» системи заземлення, і до них пред'являються особливо суворі вимоги, адже саме вони забезпечують відведення небезпечного струму в землю.

Перший та найважливіший показник – це опір розтіканню струму. Воно має бути мінімальним, щоб струм витоку міг максимально швидко і без завад піти в ґрунт, не створюючи небезпечної напруги на корпусі обладнання. Конкретні значення опору (наприклад, трохи більше 4 Ом більшість установок) суворо прописані в ПУЭ і залежить від типу електроустановки, напруги мережі й системи заземлення. Якщо опір буде занадто високим, захисні пристрої можуть не спрацювати, а напруга на корпусі залишиться небезпечною.

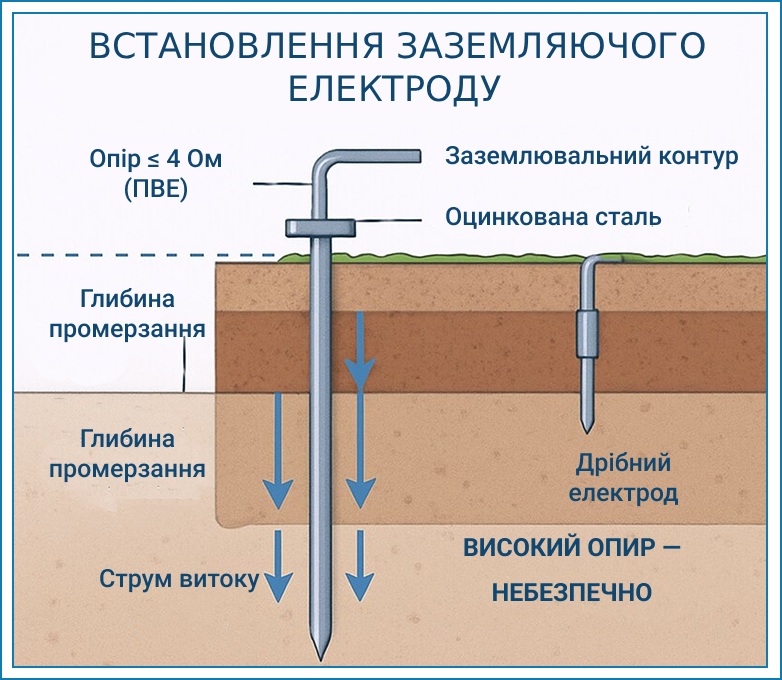

Глибина закладення заземлювачів також критична. Їх заглиблюють невипадково: це робиться для того, щоб заземлювачі завжди знаходилися в шарах ґрунту з постійною вологістю та температурою, нижчою за рівень промерзання ґрунту. В іншому випадку в суху або морозну погоду опір заземлення різко зросте, роблячи його неефективним.

Щодо матеріалу та розмірів, заземлювачі повинні бути виконані з добре провідних та корозійностійких матеріалів – найчастіше це сталь (наприклад, оцинкована або збіднена), рідше чиста мідь. Розміри (діаметр стрижнів, товщина смуг, їх довжина) вибираються таким чином, щоб забезпечити достатню площу контакту з ґрунтом і, як наслідок, необхідний низький опір. Чим більша сумарна площа контакту, тим ефективніший заземлювач.

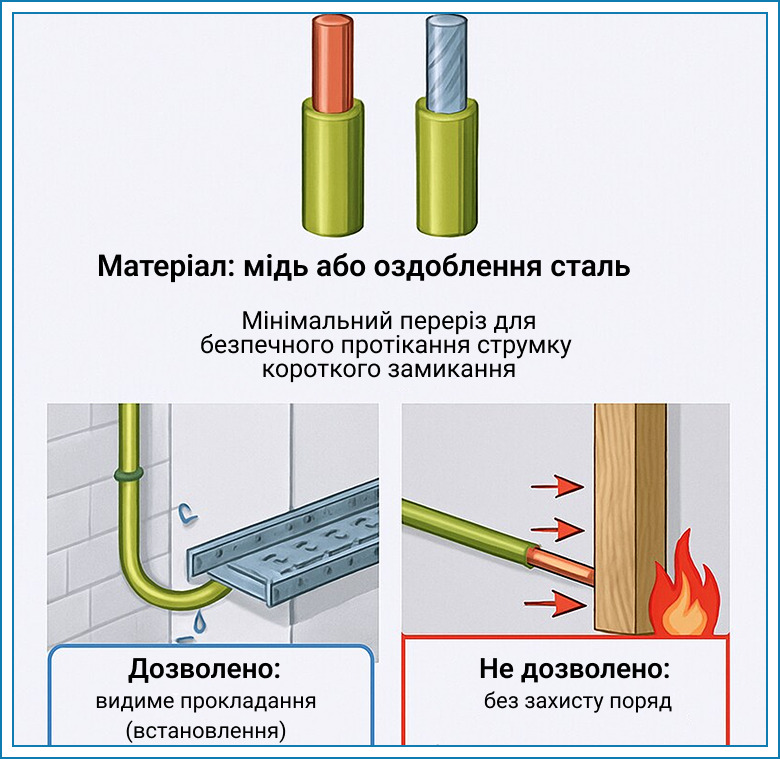

Вимоги до заземлюючих провідників

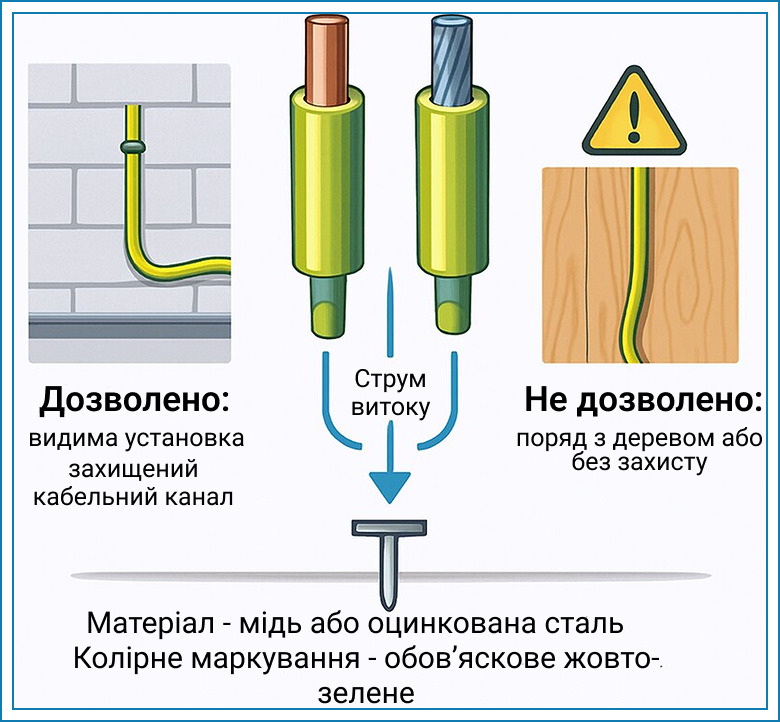

Провідники, що заземлюють – це «артерії», по яких струм витоку рухається до заземлювача. До них також висуваються особливі вимоги.

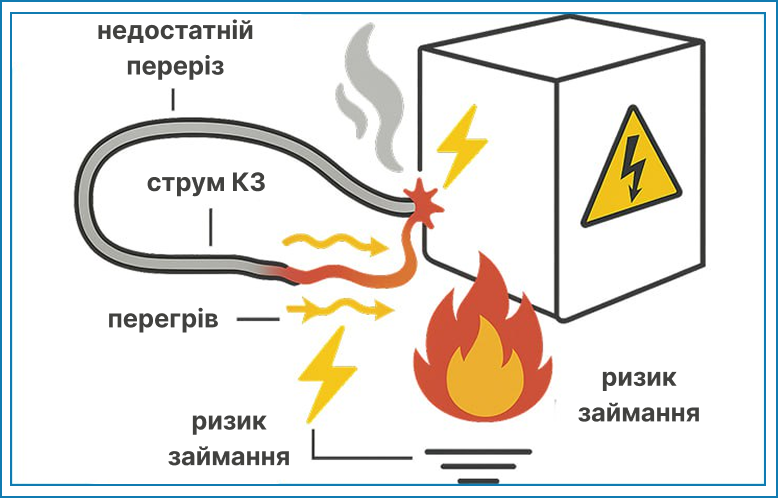

Їх перетин має бути достатнім, щоб витримати максимальний струм короткого замикання без перегріву та пошкодження. Недостатній переріз може призвести до перегорання провідника в критичний момент, залишивши обладнання без захисту, а також до можливої пожежі. Матеріал провідників, як правило, мідь або сталь, вибирається виходячи з необхідної провідності та механічної міцності.

Спосіб прокладання заземлювальних провідників також важливий: вони повинні бути захищені від механічних пошкоджень, впливу агресивних середовищ і не повинні прокладатися разом з легкозаймистими матеріалами без відповідної ізоляції. Видима прокладка (відкрито по стінах або спеціальних лотках) часто краще, оскільки полегшує контроль їх цілісності. І, звичайно, маркування: всі провідники, що заземлюють, повинні мати впізнавану жовто-зелену ізоляцію. Це універсальний колірний код безпеки, який дозволяє миттєво відрізнити захисний провід від будь-якого іншого.

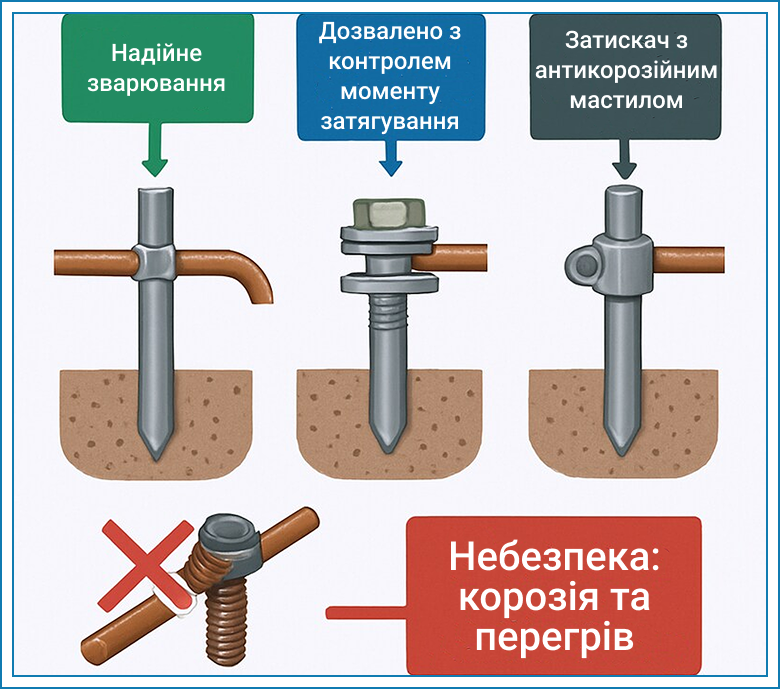

Вимоги до з'єднань

Надійність усієї системи заземлення залежить від кожної ланки, а найслабша ланка – це з'єднання. Усі з'єднання між заземлювачами, заземлюючими провідниками, металевими корпусами обладнання та головною заземлюючою шиною повинні бути виключно надійними, механічно міцними та забезпечувати низький електричний опір.

Для створення таких з'єднань використовуються зварювання (найнадійніший варіант), болтові з'єднання (з обов'язковим контролем затягування і застосуванням шайб) або спеціальні затискачі. Поганий контакт у з'єднанні може призвести до його нагрівання, підвищення опору заземлення та, як наслідок, неефективності всього захисту. Саме тому важливим є контроль опору в місцях з'єднань. Крім того, всі сполуки, особливо ті, що знаходяться у вологому середовищі або під землею, повинні бути ретельно захищені від корозії, наприклад, шляхом нанесення спеціальних покриттів або використання антикорозійних мастил.

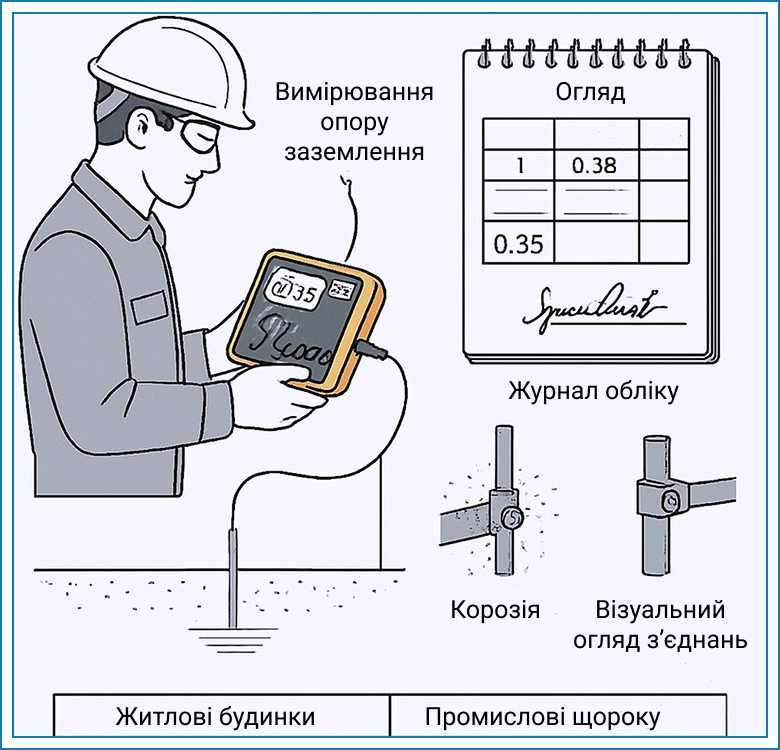

Періодичність та методи контролю заземлювальних пристроїв

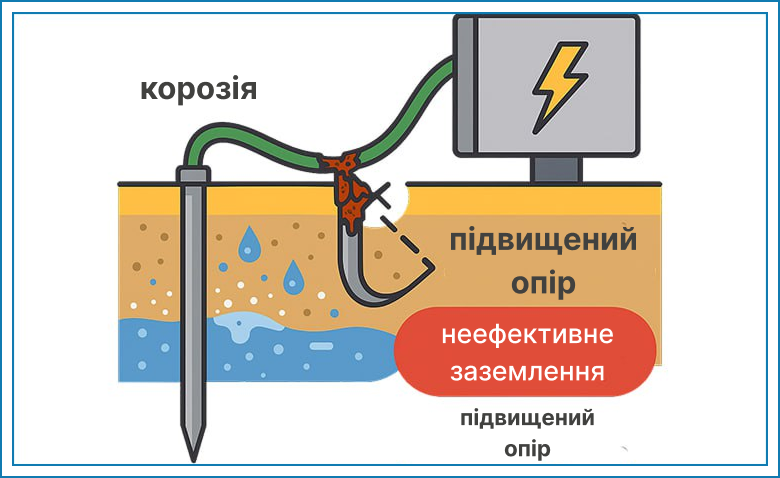

Заземлююча система, як і будь-який інженерний об'єкт, згодом може деградувати. Корозія, зміни у грунті (усихання, промерзання), механічні ушкодження – це може погіршити її характеристики. Тому регулярний контроль заземлювальних пристроїв не просто бажаний, а обов'язковий та регламентований ПУЕ.

Періодичність перевірки залежить від типу об'єкта та його класу небезпеки. Для житлових будівель це може бути раз на кілька років, для промислових підприємств із небезпечними виробництвами – щорічно або навіть частіше.

Основні методи контролю включають:

1. Візуальний огляд – це найпростіший, але важливий крок. Фахівець оглядає видимі частини заземлювальної системи – цілісність провідників, якість болтових з'єднань, відсутність корозії, правильність маркування. Часто можна виявити явні дефекти, які можуть зменшити ефективність заземлення.

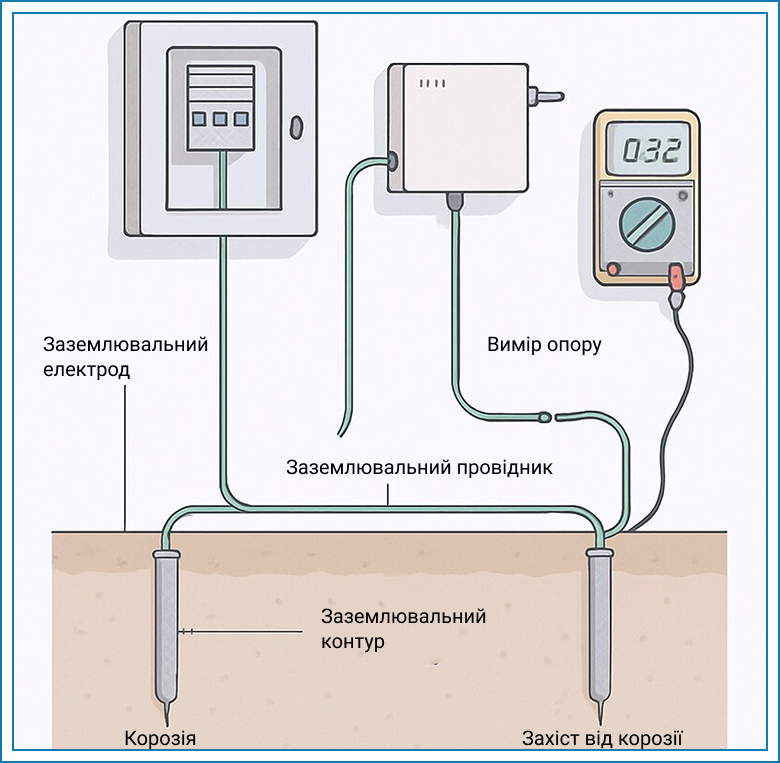

2. Вимірювання опору розтіканню струму – це випробування, яке проводиться за допомогою спеціальних приладів (вимірників опору заземлення). Воно дозволяє точно визначити, чи фактичний опір системи відповідає нормативним вимогам. Якщо опір вищий за норму, система потребує доопрацювання.

3. Вимірювання опору петлі «фаза-нуль» (для систем TN): хоча це не пряме вимірювання заземлення, воно перевіряє ефективність всього захисного контуру, включаючи заземлюючий провідник. Цей вимір підтверджує, що при короткому замиканні на корпус струм буде досить великим для спрацьовування автоматичного вимикача або ПЗВ.

4. Перевірка металевого зв'язку (безперервності ланцюга). Мета цієї перевірки – переконатися, що всі металеві частини обладнання та конструкцій, що заземлюються, дійсно мають надійний і безперервний електричний контакт із загальним заземлюючим пристроєм.

Тільки найсуворіше дотримання всіх цих вимог та регулярний контроль дозволяють бути впевненим у тому, що заземлення виконує свою функцію – захищати від невидимої, але вкрай небезпечної загрози електричного струму.

Вибір та влаштування заземлення для різних електроустановок

Ми вже знаємо, наскільки життєво важливим є заземлення для електробезпеки. Однак універсального рецепту для всіх випадків не існує. Вибір і влаштування заземлювальної системи – це завжди процес, який враховує безліч факторів: від типу об'єкта та його призначення до особливостей навколишнього середовища та обладнання, що використовується. Заземлення для невеликого приватного будинку відрізнятиметься від системи для великого промислового підприємства або високочутливого медичного центру.

Розуміння того, як теоретичні знання втілюються у конкретні рішення, є вкрай важливим. Тому варто розібратися в принципах, що лежать в основі вибору системи заземлення, та розглянути специфічні вимоги та підходи до її пристрою для найпоширеніших типів електроустановок. Адже лише правильне, адаптоване під конкретні умови заземлення здатне гарантувати надійний захист та запобігти аваріям.

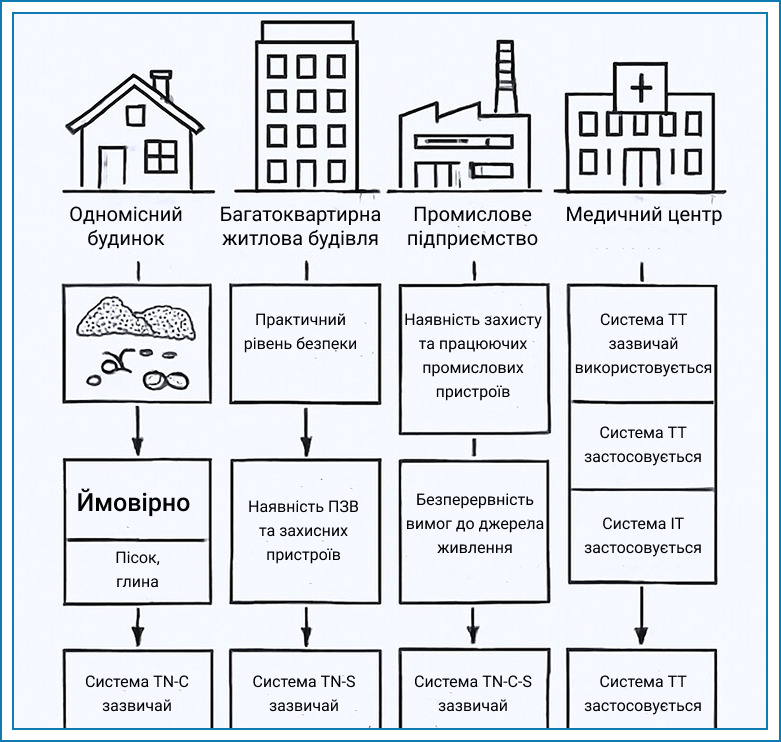

Загальні принципи вибору

Вибір відповідної системи заземлення для будівлі – це не універсальне рішення, а скоріше індивідуальний підхід, який залежить від багатьох факторів. Не можна просто взяти «найкраще» заземлення та застосувати його скрізь. Тут важливо врахувати специфіку кожного об'єкта, щоб забезпечити по-справжньому надійний та ефективний захист.

В основі вибору лежать три ключові принципи:

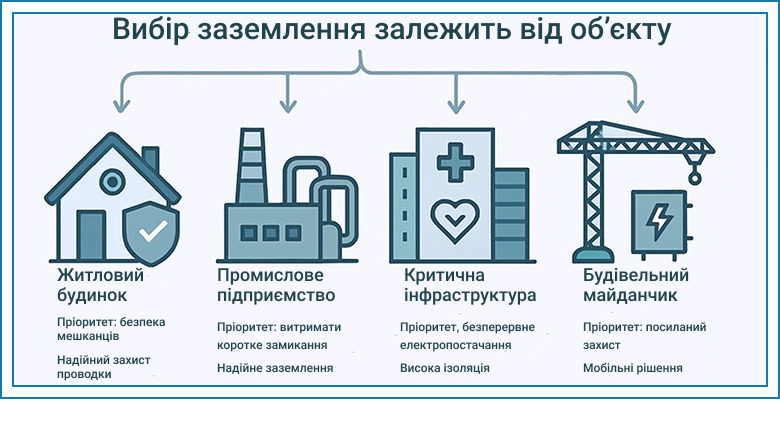

1. Облік типу електроустановки.

Кожна установка має свої особливості. Це може бути:

• житловий будинок, де головне – безпека мешканців та вбудованої електропроводки;

• промислове підприємство з потужним обладнанням та складними технологічними процесами;

• об'єкт критичної інфраструктури (наприклад, лікарня, центр обробки даних або енергетичний об'єкт), де навіть хвилинний перебій неприпустимий;

• тимчасовий будівельний майданчик, який потребує посиленого захисту в умовах підвищеної небезпеки.

Для кожної з цих установок будуть пріоритети і, відповідно, свої вимоги до системи заземлення. Наприклад, в операційній лікарні важлива максимальна ізоляція від землі для безперебійної роботи, а в шахті або на великому заводі – здатність системи впоратися з потужними струмами короткого замикання.

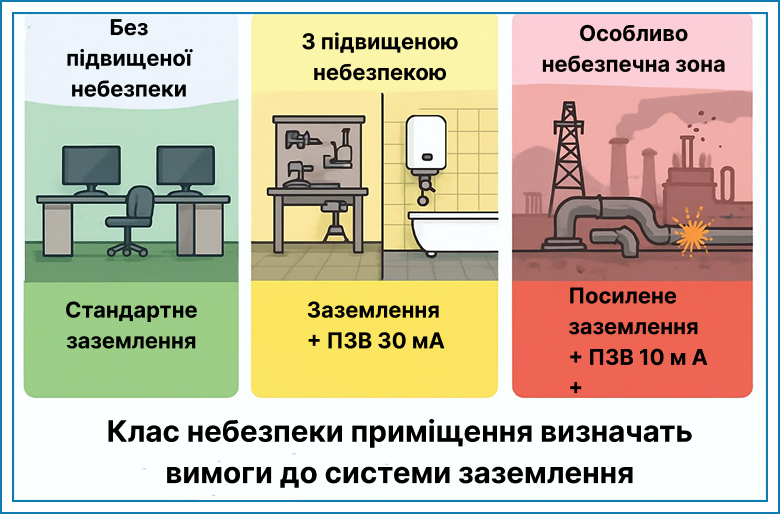

2. Клас небезпеки приміщення чи зони.

Приміщення та зони діляться на класи за ступенем електричної небезпеки, яка визначається наявністю струмопровідних підлог, підвищеної вологості, пилу, агресивних середовищ або високої температури. Очевидно, що вимоги до заземлення стаціонарної проводки та обладнання у сухому офісному приміщенні відрізнятимуться від вимог до заземлення у хімічному цеху, ванній кімнаті, підземній шахті або на відкритому виробничому майданчику. У зонах з підвищеною небезпекою захист повинен бути посилений, часто із застосуванням додаткових заходів, таких як ПЗВ з меншим струмом спрацьовування.

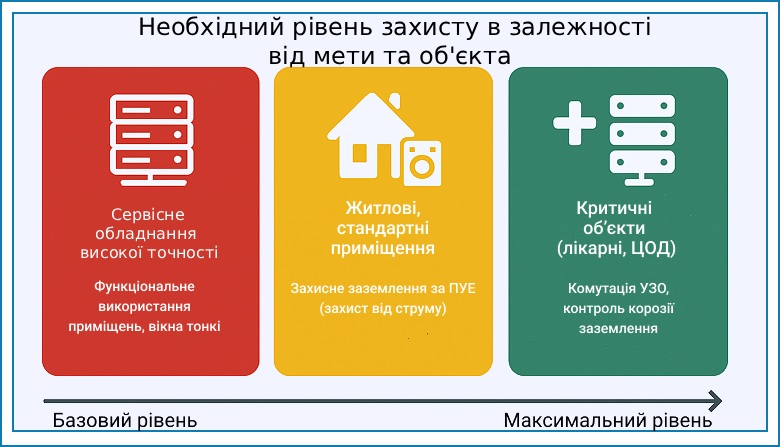

3. Необхідний рівень захисту.

Цей пункт тісно пов'язаний із попередніми та визначає, наскільки суворими мають бути параметри заземлення електроустановки. Для чутливого електронного обладнання (наприклад, у серверних або високоточному виробництві), що потребує захисту від найменших перешкод, необхідне функціональне заземлення, що забезпечує дуже низький опір. У той час як для захисту від ураження струмом при пробу ізоляції стаціонарної проводки або обладнання потрібні певні параметри захисного заземлення, регламентовані ПУЕ. В одних випадках пріоритетом буде порятунок життя людини, в інших – збереження дорогих систем, по-третє – забезпечення безперебійної роботи критичних процесів.

Таким чином, вибір та проектування заземлення для електроустановок – це комплексне завдання, яке потребує аналізу всіх цих факторів. Тільки такий зважений підхід гарантує, що система заземлення буде не просто «для галочки», а стане по-справжньому ефективним щитом електричних загроз.

Заземлення в житлових та громадських будівлях

Житлові будинки, квартири, школи, офіси, магазини – це місця з високою концентрацією людей та різноманітного стаціонарного електрообладнання. Тут безпека має бути першому місці, і заземлення грає у цьому ключову роль, працюючи у зв'язці з іншими захисними пристроями.

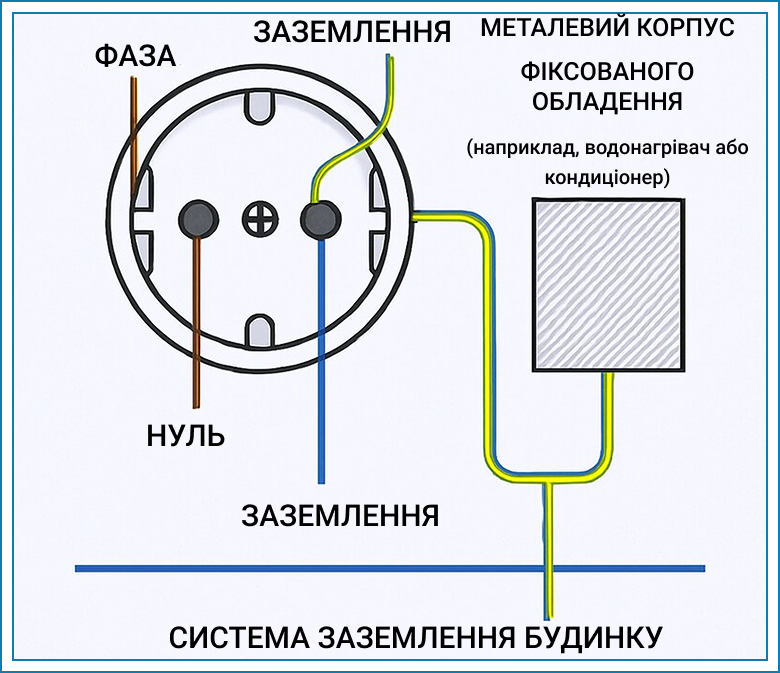

Вимоги до заземлення розеток та стаціонарного обладнання

У сучасних житлових та громадських будівлях всі розетки, призначені для підключення електроприладів класу I (тобто тих, що мають металевий корпус та потребують заземлення), обов'язково мають бути оснащені заземлюючим контактом. В Україні це, як правило, європейські розетки типу «Schuko», де крім двох круглих отворів для фази та нуля є дві бічні металеві смуги для заземлення.

Важливо розуміти, що в даному випадку ми говоримо про надійність самої розетки як елемента електроустановки будівлі, що забезпечує можливість підключення обладнання, що заземлюється, а не про внутрішні ланцюги підключених до неї приладів.

Аналогічно, все стаціонарне електрообладнання з металевим корпусом, яке встановлюється безпосередньо в будівлю (наприклад, водонагрівачі, кондиціонери, вентиляційні системи, стаціонарні світильники, корпуси електрощитків), має бути надійно підключено до системи захисного заземлення будівлі. Якщо ізоляція всередині такого обладнання пошкоджена, заземлення гарантує, що корпус не опиниться під небезпечною напругою 220 В, а струм витоку безпечно піде в землю, спричинивши спрацювання автоматичного захисту.

Важливо пам'ятати, що навіть якщо будівля старої будівлі, де розетки можуть бути без заземлюючого контакту, сучасні стандарти вимагають наявності заземлення для всіх нових або реконструйованих електричних точок та стаціонарних приладів. Модернізація електроустановки повинна включати прокладання окремого захисного заземлювального провідника до кожної розетки та стаціонарного обладнання.

Застосування систем TN-S або TN-C-S

Для забезпечення надійного заземлення в житлових та громадських будівлях в Україні, згідно з ПУЕ, застосовуються дві основні системи: TN-S або TN-C-S.

1. Система TN-S – це ідеал безпеки для нового будівництва. У ній захисний провід (PE, жовто-зелений) і нейтральний провід (N, синій) йдуть абсолютно окремо від джерела живлення (трансформаторної підстанції) до кожного споживача в будівлі. Вони ніколи не з'єднуються після заземлення на підстанції. Це забезпечує максимально надійний шлях для аварійного струму, що не залежить від робочого нейтрального дроту, що робить її найбезпечнішою та дозволяє повноцінно використовувати ПЗВ. Сьогодні все нові житлові комплекси та сучасні офісні центри будуються саме за такою схемою.

2. Система TN-C-S – це найпоширеніший варіант, особливо в модернізації старих будинків. У цій системі від трансформаторної підстанції йде один комбінований PEN-провідник (що поєднує функції нейтралі та захисного заземлення). Однак, доходячи до головного вступного щитка будівлі (наприклад, у під'їзді багатоповерхівки або на введенні в приватний будинок), цей PEN-провідник обов'язково поділяється на окремі PE-провідник (захисне заземлення) та N-провідник (робочий нуль). З цього моменту та по всій внутрішній електропроводці будівлі вони йдуть окремо.

Ключовий момент: місце поділу PEN-провідника (зазвичай на головній шині в щитку) повинно бути дуже надійно заземлене. Вся безпека внутрішньої мережі будівлі залежить від цілісності PEN-провідника до цієї точки. Якщо цей провідник десь обривається на шляху від підстанції до точки поділу у вашому щитку, вся внутрішня система заземлення будівлі може опинитися під фазною напругою, що надзвичайно небезпечно. Тому вибір та монтаж цієї системи потребують особливої кваліфікації.

У переважній більшості випадків під час нового будівництва вибирають TN-S, а при реконструкції старих мереж переходять на TN-C-S, щоб забезпечити сучасний рівень безпеки електроустановки будівлі.

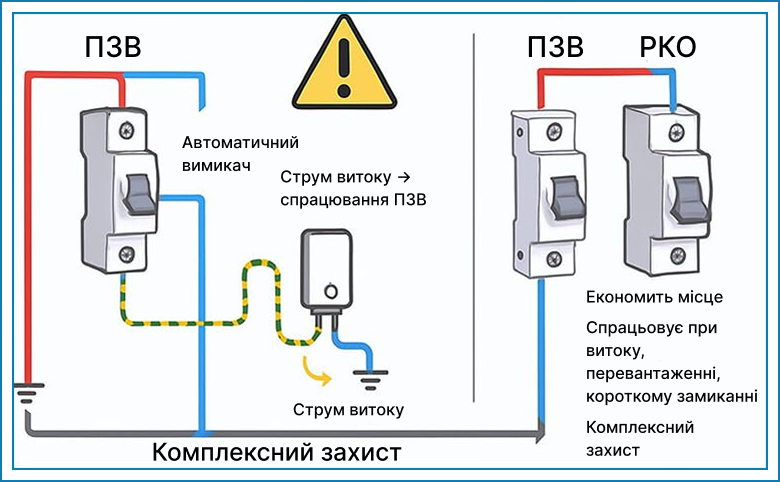

Роль ПЗВ та дифавтоматів

Навіть ідеальне заземлення внутрішньої електроустановки не може бути єдиною гарантією безпеки. Тут на допомогу приходять пристрої захисного відключення (ПЗВ) та диференціальні автомати (АВДТ) – справжні захисники життів, які працюють у зв'язці із заземленням.

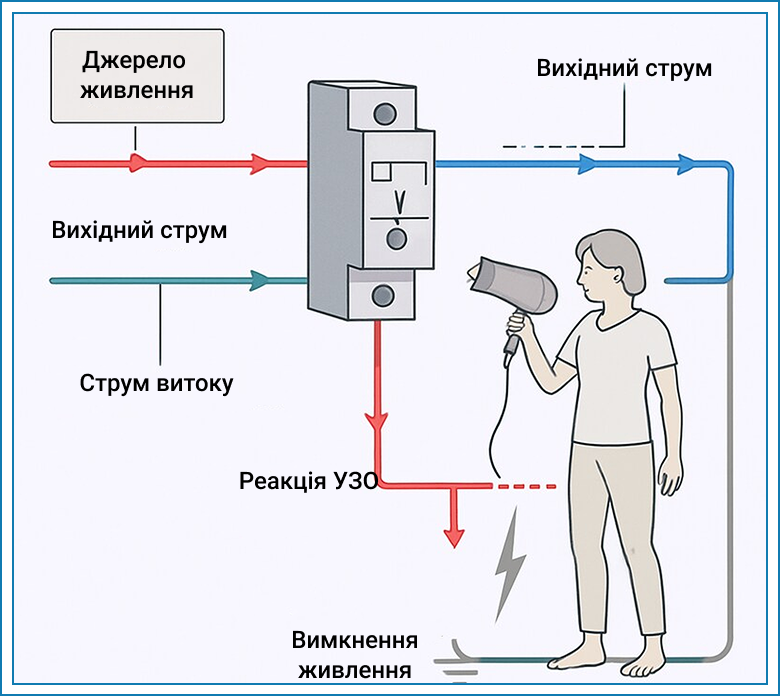

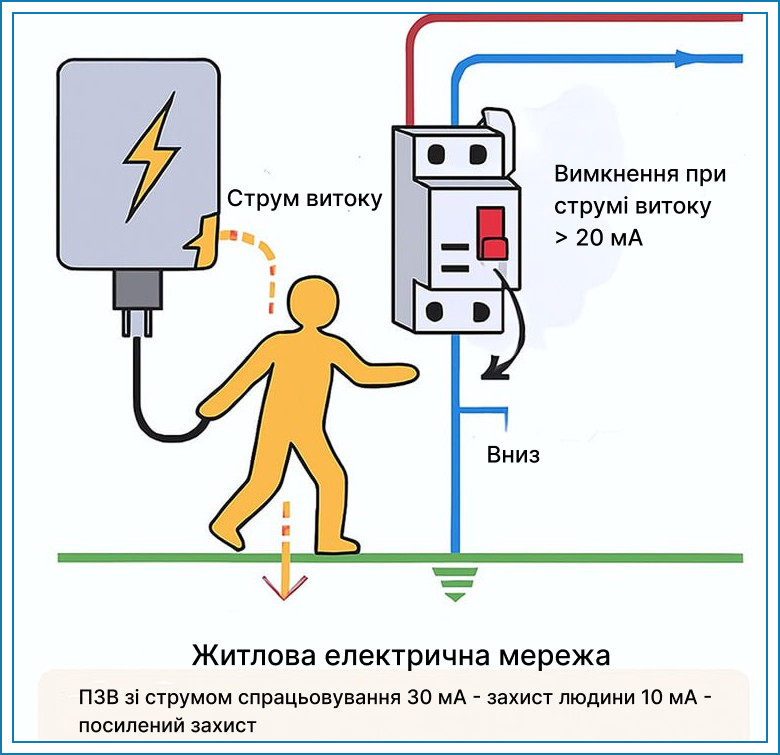

1. ПЗВ – це пристрій, який постійно відстежує баланс струму між фазним та нейтральним проводом. Якщо з'являється найменша різниця (тобто частина струму «витікає» кудись, наприклад, через тіло людини, яка торкнулася пробитої проводки в стіні або корпусу стаціонарного світильника), ПЗВ миттєво (за десяті або соті частки секунди) відключає подачу електрики. Це дозволяє запобігти серйозній поразці струмом. Для захисту людини в житлових та громадських будинках зазвичай використовуються ПЗВ зі струмом спрацьовування 30 мА (0,03 А). Цього струму достатньо, щоб спричинити витік, але він вважається безпечним для життя при швидкому відключенні. Для особливо вологих приміщень, таких як ванні кімнати, або дитячих кімнат, краще використовувати ПЗВ з ще меншою чутливістю, наприклад, 10 мА (0,01 А), щоб забезпечити максимальний захист. ПЗВ зі струмом спрацьовування 100 мА (0,1 А) або 300 мА (0,3 А) зазвичай використовуються на введенні в будівлю як протипожежні, захищаючи від великих струмів витоку, які можуть спричинити нагрівання проводки та займання.

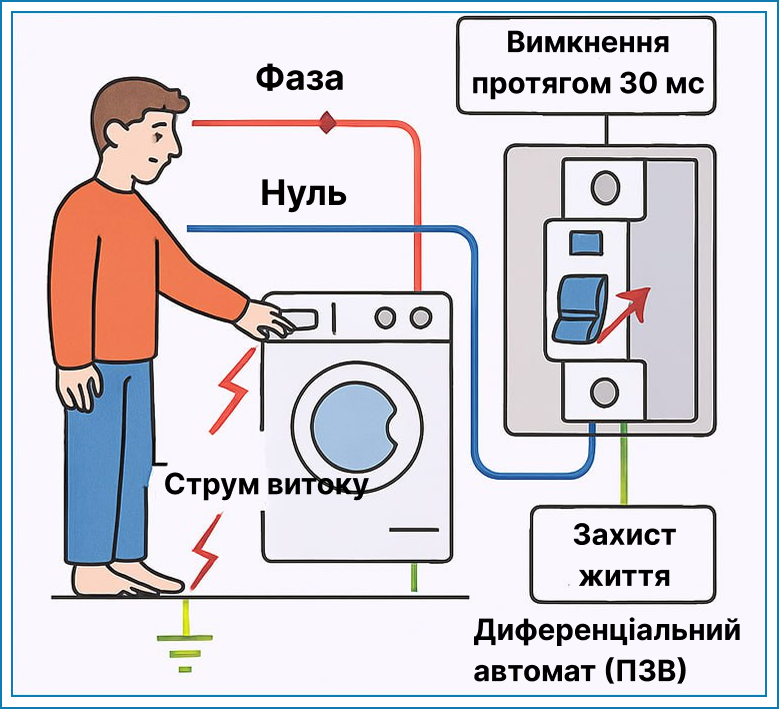

2. Диференціальний автомат – це більш універсальний пристрій, який поєднує функції ПЗВ (захист від витоків) і звичайного автоматичного вимикача (захист від перевантажень і коротких замикань). Встановлення АВДТ замість окремих ПЗВ та автоматів часто зручніше та економить місце в електрощитку будівлі.

Важливо розуміти, як вони працюють разом. Заземлення електроустановки будівлі створює безпечний шлях для витоку струму, а ПЗВ або диференціальний автомат цей струм «бачить» і моментально знеструмлює ланцюг. Без заземлення ПЗВ може спрацювати, тільки якщо людина сама стане шляхом для струму (що вже небезпечно), або струм витоку буде занадто малий для його спрацьовування через грунт. Саме тому, в сучасних електроустановках будівель, надійне заземлення та обов'язкове застосування ПЗВ/АВДТ – це не взаємовиключні, а взаємодоповнюючі заходи безпеки, що забезпечують комплексний та ефективний захист.

Заземлення у промислових підприємствах

Промислові об'єкти – це царство сильних електричних установок. Тут працюють гігантські верстати, найскладніші автоматизовані лінії, трансформатори і розподільні пристрої, що оперують високими напругами (наприклад, 380, 660, 6 кВ або 10 кВ) і величезними струмами. Несправність на такому об'єкті може призвести не тільки до травм, а й до багатомільйонних збитків, зупинки виробництва чи навіть техногенної катастрофи. Тому заземлення тут – це не просто запобіжний захід, а основа життєдіяльності та безпеки всього підприємства.

Особливості заземлення потужного цехового обладнання та верстатів

У промислових цехах розміщується обладнання з величезним споживанням енергії: преси, прокатні стани, верстати з числовим програмним управлінням (ЧПУ), потужні насоси, конвеєрні системи. При проби ізоляції всередині такого обладнання виникають набагато вищі струми короткого замикання - аж до тисяч ампер, - ніж у побутових умовах. Це вимагає, щоб система заземлення забезпечувала надзвичайно низький опір, найчастіше менше 1 Ом для загального промислового контуру, і мала масивні, надійні провідники, що заземлюють, здатні витримати ці струми без руйнування.

Умови експлуатації також диктують особливі вимоги. Промислове обладнання піддається постійним вібраціям, значним механічним навантаженням, впливу пилу, агресивних хімічних пар (наприклад, у хімічних цехах), вологи, масел, а іноді й екстремальних температур (як у ливарних цехах). Усі заземлюючі з'єднання, особливо болтові, повинні бути виконані з високою міцністю, часто із застосуванням контргайок або пружинних шайб, та бути стійкими до корозії. Для провідників і заземлювачів в агресивних середовищах можуть застосовуватися сталь або навіть нержавіюча сталь. Металеві каркаси цехів, ферми, технологічні трубопроводи, металеві огородження – все це має бути надійно з'єднане з основною системою заземлення за допомогою мідних шин перетином від 20х3 мм або сталевих смуг 40х4 мм, утворюючи систему зрівнювання потенціалів. Це запобігає виникненню небезпечної різниці напруг між різними металевими конструкціями, до яких може торкнутися працівник, наприклад, під час обслуговування великого прокатного та металообробного центру.

Заземлення електродвигунів промислового обладнання

Електродвигуни є «робочими конячками» більшості промислових процесів, рухаючи обладнання потужністю від одиниць до тисяч кіловат. Їх обмотки постійно піддаються навантаженням, нагріванню, вібрації, що з часом може призвести до старіння та пошкодження ізоляції. Якщо ізоляція пробита, металевий корпус електродвигуна миттєво перебуває під напругою.

Тому корпус кожного промислового електродвигуна без винятку має бути надійно підключений до системи захисного заземлення за допомогою виділеного захисного провідника (PE-провідника). Цей провідник прокладається в тому ж кабелі, що і фазні, і зазвичай має значний переріз, наприклад, від 10 мм до 70 мм міді, залежно від потужності двигуна і довжини лінії. Підключення здійснюється безпосередньо в клемній коробці двигуна. Такий захід гарантує, що при виникненні витоку струму він безпечно піде в землю, а захисна автоматика (автоматичні вимикачі, реле) спрацює, відключивши двигун від мережі. Прикладом може бути заземлення 500-кіловатного двигуна насоса на водоочисній станції або двигуна конвеєра на гірничо-збагачувальному комбінаті.

Заземлення зварювального обладнання

Зварювальні роботи – це окремий клас підвищеної небезпеки через високі струми та специфіку процесу. Зварювальні апарати оперують високим зварювальним струмом (часто сотні ампер, наприклад, 400 А), який протікає через деталі, що зварюються. Важливо розуміти різницю: зварювальний апарат має «зворотний кабель» (часто званий «масою» або «заземленням»), який підключається до виробу, що зварюється. Цей кабель потрібен для замикання робочого зварювального ланцюга і не має відношення до захисного заземлення.

Це робиться для захисту оператора у разі внутрішньої несправності апарата, коли його корпус може опинитися під напругою (наприклад, від мережі живлення 380 В). Якщо зварювальне обладнання є мобільним, то його підключення до захисного заземлення повинно бути забезпечене щоразу при переміщенні. Для цього використовують спеціальні промислові вилки та розетки (наприклад, стандарт CEE), які мають надійний заземлюючий контакт і забезпечують міцне з'єднання навіть в умовах будмайданчика або цеху. Це критично важливо, оскільки зварювальники часто працюють у складних умовах, на вологих або струмопровідних поверхнях.

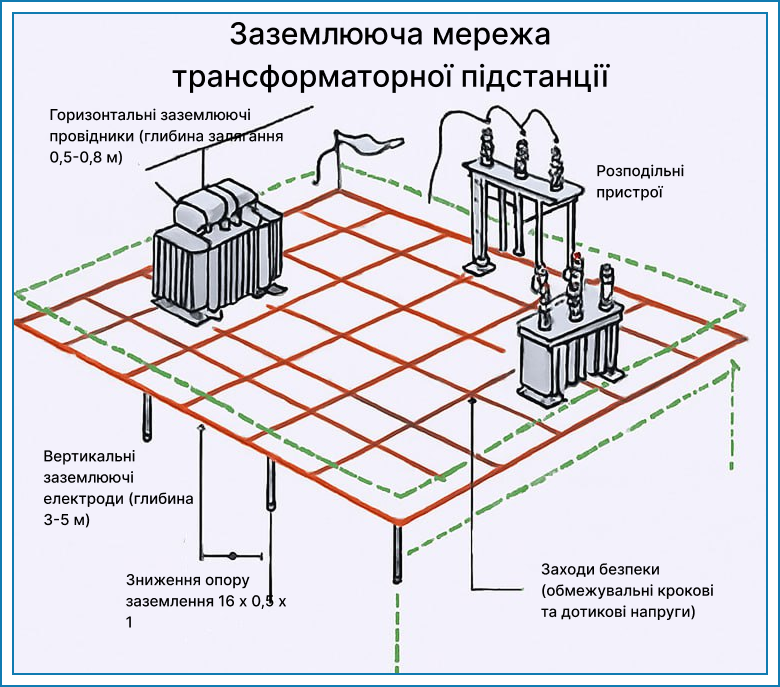

Заземлення трансформаторних підстанцій та розподільчих пристроїв

Трансформаторні підстанції  та розподільні пристрої – це нервові центри електропостачання промислових підприємств. Через них проходять величезні потужності, перетворюються високі напруги (наприклад, з 10 кВ до 0.4 кВ) і будь-яке порушення тут може паралізувати все виробництво. Їхнє заземлення є одним із найскладніших і найвідповідальніших.

Тут потрібна комплексна система заземлення, що часто є розгалуженою мережею з глибоко закладених заземлювачів і горизонтальних сполучних шин (засільна сітка). Мета – домогтися надзвичайно низького опору заземлення, для великих високовольтних підстанцій може бути менше 0.5 Ом, а деяких особливо потужних – навіть до 0.1 Ом.

Засібна сітка зазвичай складається з горизонтальних провідників, покладених у землю на глибині 0.5-0.8 метра, що утворюють осередки розміром, наприклад, від 5x5 метрів до 20x20 метрів, часто доповнених вертикальними електродами завдовжки 3-5 метрів. Така конструкція забезпечує захист персоналу, що працює поблизу високовольтного обладнання, від прямого та непрямого дотику, а також гарантує ефективне відведення потужних струмів короткого замикання (які можуть досягати десятки кілоампер) та розрядів блискавки. Проектування таких систем включає складні розрахунки для обмеження крокового та дотику напруги на всій території підстанції до безпечних значень (наприклад, не більше 50 В для дотику та 25 В для кроку).

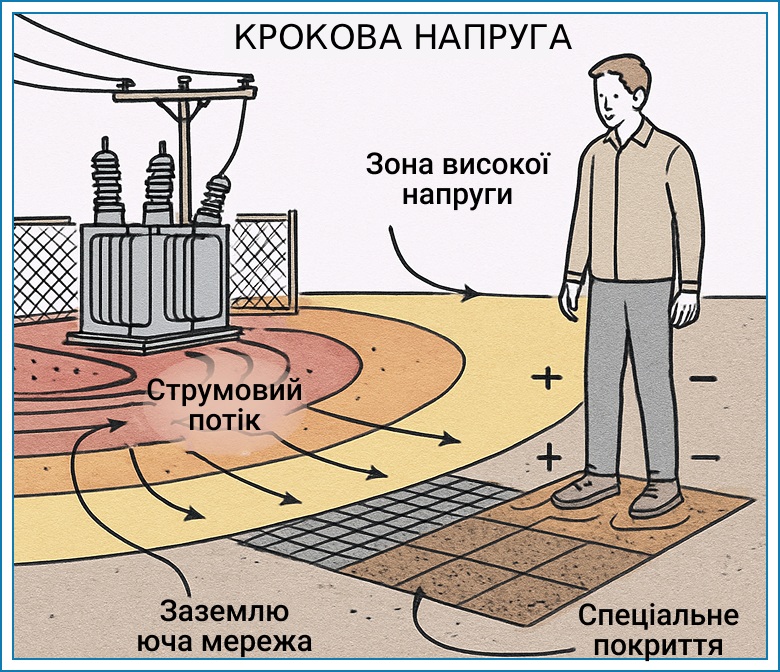

Захист від крокової напруги

Крокова напруга, як ми вже обговорювали, виникає при розтіканні струму по поверхні землі у разі аварії. На території промислових підприємств, особливо поблизу потужних трансформаторних підстанцій або ліній електропередач, наслідки від крокової напруги можуть бути катастрофічними через величезні струми замикання на землю.

Для мінімізації цієї загрози вживаються такі заходи:

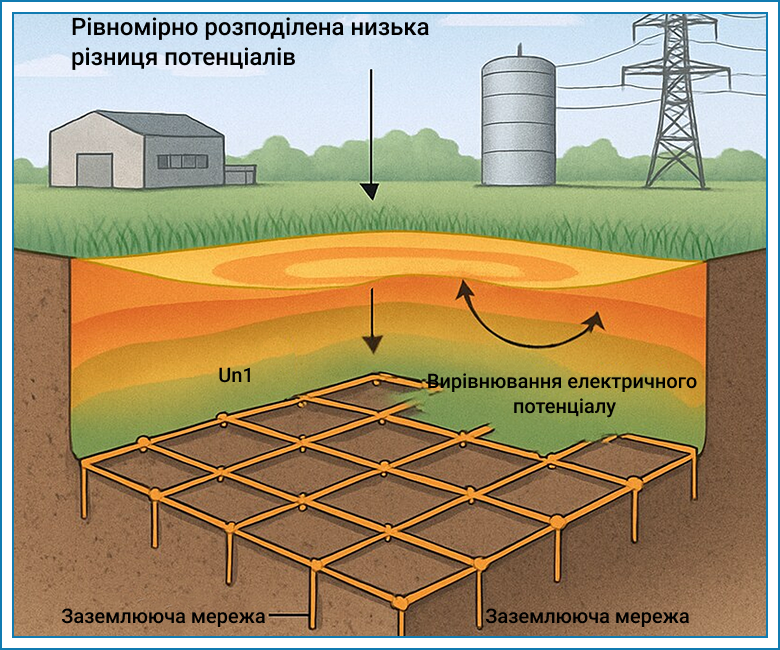

1. Підземні провідники, укладені у вигляді сітки, допомагають вирівняти електричний потенціал поверхні землі, значно зменшуючи різницю напруг між точками на відстані кроку. Це своєрідний «електричний килим», який робить територію безпечною.

2. В особливо небезпечних зонах, наприклад, навколо трансформаторів або в місцях проходження кабелів, поверхня землі може бути покрита шаром щебеню або асфальту завтовшки 10-15 см. Ці матеріали збільшують опір шляху струму через ноги людини.

3. Всі великі металеві конструкції, огорожі, опори, рейки, технологічні трубопроводи та інші об'єкти, що проводять, у небезпечній зоні обов'язково з'єднуються з основною системою заземлення. Це гарантує, що вони матимуть той самий потенціал, що й земля навколо, за винятком небезпечної різниці напруг. Наприклад, металева огорожа по периметру підстанції має бути надійно заземлена.

4. Для персоналу, що працює в потенційно небезпечних зонах, обов'язковим є використання спеціального захисного взуття з товстим, електроізолюючим підошвою з діелектрика, яке забезпечує додатковий бар'єр від крокової напруги.

Вся система заземлення на промисловому підприємстві – це не просто набір розрізнених елементів, а єдиний, ретельно спроектований та обслуговуваний комплекс, який є невід'ємною частиною загальної системи виробничої безпеки.

Заземлення тимчасових та пересувних електроустановок

Тимчасові електроустановки, такі як ті, що використовуються на будівельних майданчиках, для проведення масових заходів, або пересувні генератори для автономного живлення мають свої унікальні особливості. Їх експлуатація часто проходить в умовах підвищеної вологості, пилу, бруду під впливом механічних навантажень, а конфігурація мережі може змінюватися щодня. Все це значно підвищує ризики ураження струмом та виникнення аварій, роблячи надійне заземлення критично важливим.

Особливості заземлення на будівельних майданчиках

Будівельні майданчики – це динамічні та потенційно дуже небезпечні об'єкти. Тут використовуються потужні крани, бетономішалки, електроінструменти і прокладаються тимчасові кабельні лінії, які піддаються постійним механічним впливам.

Для безпеки на будмайданчиках часто застосовується система заземлення TT. Це означає, що кожна тимчасова розподільна щитова, а також кожен потужний споживач (наприклад, баштовий кран або бетононасос) повинні мати свій власний, надійний, незалежний заземлювач, розташований безпосередньо поряд.

Чому TT? Тому що це дозволяє уникнути небезпек, пов'язаних із обривом зовнішнього нейтрального провідника (PEN-провідника) у випадку, якщо основна мережа міста працює за старою системою TN-C. За наявності власного заземлення та використання пристроїв захисного відключення (ПЗВ) з високою чутливістю (наприклад, 30 мА) на всіх вихідних ланцюгах, будь-який витік струму буде миттєво виявлений та усунений, запобігаючи небезпеці.

Всі тимчасові кабельні лінії повинні бути виконані гнучкими кабелями промислового класу (наприклад, типу КГМ), стійкими до механічних пошкоджень, вологи та ультрафіолету. Кабелі прокладаються таким чином, щоб унеможливити наїзди транспорту, гострі краї та інші пошкодження. Кожна тимчасова розподільна щитова повинна бути в надійному металевому корпусі, заземлена та оснащена відповідними автоматичними вимикачами та обов'язковими ПЗВ.

Крім того, всі відкриті металеві конструкції на будмайданчику – будівельні риштування, металеві огорожі, каркаси тимчасових споруд – мають бути надійно підключені до загальної системи заземлення для вирівнювання потенціалів. Враховуючи постійні зміни на майданчику, візуальні огляди заземлювальної системи та її з'єднань, а також вимірювання опору, повинні проводитися регулярно, часто навіть щодня перед початком робіт або після будь-яких істотних змін конфігурації мережі.

Заземлення пересувних установок

Пересувні генератори, які використовуються для автономного електропостачання на заходах, для ремонтних бригад або як резервні джерела, також вимагають особливої уваги до заземлення.

Якщо пересувний генератор працює як ізольоване джерело живлення, тобто не підключений до загальної стаціонарної мережі, його корпус обов’язково має бути заземлений на власний локальний заземлювач. Це, як правило, металевий штир, який забивається в землю поруч із генератором. Це робиться для того, щоб у разі внутрішньої несправності генератора (наприклад, пробою ізоляції обмотки на корпус) небезпечний струм був безпечно відведений у землю, захищаючи персонал.

Під час підключення генератора до існуючої стаціонарної електроустановки (наприклад, у разі резервного живлення будівлі) вкрай важливо використовувати спеціальні перемикачі або автоматичні вводи резерву (АВР). Ці пристрої гарантують, що генератор не працюватиме одночасно з основною мережею і що захисне заземлення буде організовано коректно – або генератор використовуватиме заземлення стаціонарної мережі, або буде підключений до свого власного, залежно від обраної системи та типу перемикача. Використання промислових, багатоконтактних вилок і розеток (наприклад, стандарту CEE) з надійним заземлювальним контактом є обов'язковим для підключення пересувних генераторів, забезпечуючи механічну міцність і електричну надійність з'єднання.

Загалом, безпека тимчасових та пересувних електроустановок вимагає підвищеної пильності, суворого дотримання правил монтажу та експлуатації, а також постійного контролю за станом системи заземлення. Адже саме її надійність є ключовим фактором захисту в цих динамічних і часто непередбачуваних умовах.

Заземлення комп'ютерної техніки та чутливого електронного обладнання

В епоху цифрових технологій, коли серверні приміщення, центри обробки даних, медичні діагностичні комплекси, високоточні промислові контролери та дослідницькі лабораторії є ключовими елементами інфраструктури, заземлення набуває додаткового, надзвичайно важливого значення. Тут воно служить не тільки для безпеки персоналу, але й для захисту самого обладнання від електромагнітних перешкод та забезпечення стабільності роботи. Це так зване функціональне (або інформаційне) заземлення.

На відміну від захисного заземлення, яке рятує життя у разі пробою ізоляції, функціональне заземлення спрямоване на створення стабільного, «чистого» потенціалу землі. Воно є еталонним для всіх електронних схем. Електроніка, особливо цифрова, надзвичайно чутлива до найменших коливань напруги та електромагнітних полів. Навіть мілівольти перешкод можуть призвести до спотворення даних, помилкових спрацьовувань або повного зависання обладнання.

Джерелами таких «електричних перешкод» можуть бути найрізноманітніші фактори, які постійно присутні в електроустановках:

• стрибки напруги та імпульсні перешкоди у мережі живлення, спричинені роботою потужних електродвигунів, зварювальних апаратів або навіть простом увімкненням/вимкненням великих навантажень у сусідніх ланцюгах;

• радіочастотні перешкоди (РЧ-перешкоди) від бездротових пристроїв, радіостанцій, мобільних телефонів, а також зовнішніх джерел;

• електромагнітні поля від прокладених силових кабелів;

• статична електрика, яка накопичується на корпусах обладнання або на людях, може спричинити збої.

Уявіть, як найменший шум може спотворити високоточне зображення з медичного томографа або призвести до помилки в роботі промислового робота. Функціональне заземлення запобігає таким збоям.

Функціональне заземлення працює за принципом створення шляху з низьким імпедансом (легкого та прямого) для високочастотних струмів перешкод, ефективно відводячи їх від чутливої апаратури в землю. Це діє як високошвидкісний дренаж для всіх електричних «нечистот», не дозволяючи їм впливати на роботу електроніки.

Існують різні підходи до організації функціонального заземлення, залежно від вимог до якості електроживлення:

1. Повністю окремий контур («чиста земля»).

У особливо критичних місцях, таких як дата-центри або медичні операційні, функціональне заземлення може бути виконано як повністю окремий, ізольований заземлюючий контур. Це необхідно, щоб повністю відокремити його від «шумних» захисних провідників загальної електромережі (PE-провідників), де можуть циркулювати значні струми витоку та перешкоди.

2. Виділена «чиста» шина.

У менш суворих випадках функціональне заземлення може бути реалізовано через спеціально виділену «чисту» шину, яка знаходиться всередині основного заземлювального контуру і з'єднана з ним лише в одній точці. Це допомагає мінімізувати вплив перешкод.

Вирівнювання потенціалів відіграє тут ключову роль. Усі металеві частини обладнання, такі як стійки, шафи, корпуси серверів, а також екрани інформаційних кабелів (наприклад, екранована кручена пара, оптоволоконні кабелі з металевими елементами) обов’язково підключаються до системи функціонального заземлення. Це гарантує, що всі ці елементи знаходяться на одному електричному потенціалі, що виключає виникнення паразитних струмів. Такі струми можуть викликати перешкоди або навіть пошкодити обладнання.

Сфери застосування такого спеціалізованого заземлення є дуже важливими:

1. Центри обробки даних (ЦОД) та серверні приміщення. Тут від стабільності роботи залежать мільйони операцій. Найменша перешкода може призвести до втрати даних або простою систем.

2. Медичні заклади (наприклад, кабінети МРТ, КТ, реанімації). Точність діагностики та безперебійна робота життєзабезпечувального обладнання критично залежать від відсутності електричних перешкод.

3. Студії звукозапису та мовленнєві комплекси. Для забезпечення ідеальної чистоти аудіо- та відеосигналу без фонового шуму та спотворень.

4. Промислові системи автоматизації (АСК ТП, SCADA-системи). Найменший збій через перешкоди в контролерах може призвести до порушення технологічного процесу та значних збитків.

5. Лабораторії та дослідницькі центри. Для точності вимірювань і чистоти експериментів, у яких чутливі прилади можуть легко зазнати впливу зовнішніх електричних полів.

Отже, для комп’ютерної техніки та чутливого електронного обладнання заземлення — це не просто захист від ураження електричним струмом, а невід’ємна частина інженерної інфраструктури, яка забезпечує їх надійну, точну та безперебійну роботу.

Заземлення систем блискавкозахисту

Блискавка — це колосальний електричний розряд, здатний нести струми до сотень тисяч ампер (до 200 кА і більше). Прямий удар блискавки в будівлю або споруду без належного захисту може призвести до пожежі, руйнування конструкцій, повного виходу з ладу всієї електроустановки і, що найстрашніше, до загибелі людей. Саме тут заземлення відіграє роль останньої і найважливішої ланки в системі блискавкозахисту.

Система блискавкозахисту складається з кількох частин:

• блискавковідводів (громовідводів), які приймають на себе розряд;

• струмовідводів, які безпечно відводять цей струм вниз;

• заземлюючого пристрою, який розсіює величезну енергію блискавки в землю.

Без ефективного заземлення блискавковідвід є марним, оскільки він не зможе безпечно відвести цей руйнівний струм.

Ключовим принципом сучасного блискавкозахисту є обов’язкове з’єднання його заземлювального пристрою із загальним заземлювальним контуром електроустановки об’єкта. Ця вимога закріплена в українських нормах, наприклад, у ДСТУ EN 62305, який є адаптацією європейських стандартів, та в ПУЕ.

Чому це так важливо? Уявіть, що заземлення блискавкозахисту та заземлення вашої електроустановки (до якого підключені всі розетки, розподільні щити та обладнання) виконані окремо одне від одного. При прямому ударі блискавки в блискавковідвід, в його заземлюючому контурі виникає величезний потенціал. Якщо цей потенціал значно відрізняється від потенціалу заземлення електроустановки, виникне колосальна різниця потенціалів між ними. Це може призвести до небезпечного явища, що називається «зворотним іскрінням» або «бічним перекриттям» (side flash) – електричний розряд просто «перескочить» з блискавкозахисту на найближчі металеві конструкції будівлі (труби, арматуру, електропроводку), підключені до електричного заземлення. Наслідки можуть бути катастрофічними: пожежі, пошкодження стін, повне знищення електроніки та загроза для життя людей, що знаходяться поруч.

Щоб цього не сталося, струмовідводи від блискавковідводів безпосередньо з'єднуються із загальним заземлювальним пристроєм електроустановки будівлі. Це може бути той самий контур, що використовується для захисного заземлення, або спеціально розроблений, але обов'язково надійно підключений до головного заземлювального контуру.

Крім того, усі великі металеві елементи будівлі, які можуть опинитися під різним потенціалом, — металеві каркаси, трубопроводи водопостачання, опалення, газопостачання (з дотриманням особливих правил), вентиляційні коробки, ліфтові шахти — обов’язково підключаються до головної заземлювальної шини. Це створює єдину систему вирівнювання потенціалів по всьому об'єкту, гарантуючи, що всі провідні частини мають практично однаковий електричний потенціал під час грози, виключаючи небезпечні перенапруги всередині будівлі.

Окрім відведення прямого розряду, заземлення є надзвичайно важливим для роботи пристроїв захисту від імпульсних перенапруг (УЗІП), які також відомі як SPD. Ці пристрої встановлюються в електрощитах і захищають внутрішню електроніку та обладнання від наведених перенапруг, що виникають навіть від ударів блискавки далеко від об’єкта або в лінії електропередач. УЗІП ефективно відводять ці небезпечні імпульси у заземлюючий контур.

Таким чином, заземлення в системі блискавкозахисту – це не окремий елемент, а інтегрована, ключова частина загальної стратегії електробезпеки об’єкта. Її правильне проектування та монтаж повинні виконуватися виключно кваліфікованими фахівцями у суворій відповідності до чинних норм.

Запобігання аваріям та несправностям завдяки правильному заземленню

Ми вже розглянули заземлення з усіх боків: від його фундаментальної ролі до особливостей застосування в різних електроустановках. Тепер настав час підбити підсумки, підкресливши, наскільки критично важливе правильне заземлення для запобігання аваріям та забезпечення безпеки. Це не просто звід правил, це щит, який активно захищає нас від серйозних загроз.

Типові аварії, пов’язані з відсутністю або неправильним заземленням

Ігнорування або неправильне виконання заземлення — це прямий шлях до катастрофи. Наслідки можуть бути різними, але завжди вкрай небезпечними:

1. Ураження електричним струмом.

Це найочевидніша і найстрашніша загроза. Якщо ізоляція електропроводки або стаціонарного обладнання (наприклад, корпусу електрощита, промислового верстата, водонагрівача) пошкоджена, а заземлення відсутнє або неефективне, металевий корпус опиниться під небезпечною напругою. Будь-який дотик до нього призведе до важкого, а часто й смертельного ураження струмом. Уявіть, як людина може отримати удар струмом, просто доторкнувшись до металевих дверей цеху або до крана, якщо вони опинилися під напругою через несправність електроустановки.

2. Загоряння та пожежі.

Неправильне заземлення або його відсутність може стати причиною серйозних пожеж. У разі пробою ізоляції струм починає «шукати» шлях до землі. Якщо цього шляху немає або він має високий опір, струм може піти несподіваними шляхами, викликаючи іскріння, нагрівання провідників або металевих конструкцій. Таке локальне перегрівання легко запалює ізоляцію, дерев'яні конструкції, пил або інші горючі матеріали, приводячи до масштабного загоряння.

3. Вихід обладнання з ладу.

Відсутність надійного заземлення робить електроустановку вразливою до перенапруг, зокрема до наслідків ударів блискавки (навіть непрямих) або комутаційних процесів у мережі. Без шляху для відведення надлишкової енергії чутливе обладнання (контролери, сервери, верстати з ЧПУ) може зазнати незворотного пошкодження. Крім того, при замиканні на корпус без заземлення, струм не досягає достатньої величини для спрацьовування автоматичних вимикачів, що призводить до тривалої роботи обладнання в аварійному режимі, його перегріву та виходу з ладу.

Вплив заземлення на роботу захисних пристроїв

Заземлення — це не самостійний засіб захисту, а основа для ефективної роботи всієї системи електробезпеки. Воно є ключовою умовою для належного функціонування сучасних захисних пристроїв:

1. Автоматичні вимикачі (захисні автомати)

Ці пристрої призначені для відключення ланцюга у разі перевантажень або коротких замикань. У разі пробою ізоляції на заземлений металевий корпус (наприклад, в електрощиті або на стаціонарному обладнанні) виникає так зване «коротке замикання на землю». Тільки при надійному заземленні цей струм замикання буде достатньо великим, щоб автомат швидко спрацював і знеструмив пошкоджену ділянку. Якщо заземлення немає або воно неефективне, струм може бути недостатнім для спрацьовування автомата, і аварійна напруга залишиться на корпусі.

2. Пристрої захисного відключення (ПЗВ) та диференціальні автомати (АВДТ).

Ці «рятівники життів» реагують на найменший витік струму. Заземлення значно підвищує їхню ефективність. Коли відбувається витік струму на заземлену частину електроустановки (наприклад, через пошкодження ізоляції проводки), заземлення забезпечує струму витоку чіткий і швидкий шлях у землю. УЗО/АВДТ миттєво «бачать» цей витік і відключають живлення за частки секунди, запобігаючи ураженню струмом. Якщо ж заземлення немає, УЗО може спрацювати тільки тоді, коли людина сама стане шляхом для струму, що вже є небезпечним станом.

Таким чином, заземлення забезпечує той самий «міст», по якому відводиться аварійний струм, дозволяючи захисним пристроям вчасно «виявити» проблему та виконати свою роботу.

Важливість регулярного обслуговування та перевірок заземлюючих пристроїв

Система заземлення не встановлюється раз і назавжди. Це динамічна система, на яку впливають час, навколишнє середовище та механічні фактори. Корозія металевих електродів у землі, зміна властивостей ґрунту (висихання, промерзання), ослаблення контактів, пошкодження заземлюючих провідників – все це з часом може призвести до погіршення характеристик і втрати ефективності заземлення.

Саме тому регулярне обслуговування та періодичні перевірки заземлюючих пристроїв є не просто рекомендацією, а суворою вимогою нормативних документів (ПУЕ та інших). Ці перевірки включають у себе візуальні огляди видимих частин заземлювальної системи (цілісності провідників, якості з'єднань, відсутності корозії) і, що найголовніше, інструментальні вимірювання. Ключовим є вимірювання опору розтіканню струму заземлюючого пристрою, а також перевірка безперервності ланцюга заземлення та опору петлі «фаза-нуль». Тільки ці вимірювання можуть підтвердити, що заземлення, як і раніше, відповідає встановленим нормам і продовжує ефективно виконувати свої захисні функції. Несвоєчасні перевірки – це ризик того, що в критичний момент ваш «невидимий захист» виявиться непрацездатним.

Типові помилки під час монтажу заземлення та їхні наслідки

Навіть за наявності всіх необхідних матеріалів та прагнення до безпеки, помилки під час монтажу заземлення можуть звести нанівець усі зусилля. Знання цих поширених помилок допоможе їх уникнути:

1. Порушення цілісності заземлювального контуру або провідника.

Це одна з найнебезпечніших помилок. Якщо заземлюючий провідник обірваний або пошкоджений, або якщо порушено безперервність з’єднання із заземлювачем, то весь захисний шлях для струму просто відсутній. У разі пробою ізоляції корпус обладнання залишиться під напругою. Наслідки можуть бути фатальними.

2. Недостатній переріз заземлюючих провідників.

Якщо переріз заземлюючого провідника обрано меншим, ніж передбачено нормами, він може не витримати струм короткого замикання. Провідник перегорить, і захист залишиться неефективним, а сам перегорілий провідник може стати джерелом пожежі.

3. Корозія з'єднань або заземлювачів.

Використання невідповідних матеріалів або відсутність захисту з'єднань від вологи та агресивних середовищ призводить до швидкого окислення та корозії. Корозія збільшує опір заземлення, роблячи його неефективним, і в критичний момент струм не зможе піти в землю.

4. Неправильний вибір матеріалів для заземлювачів.

Наприклад, використання занадто тонких стрижнів, застосування арматури з бетонного фундаменту, яка не має надійного контакту з землею, або матеріалів, що швидко руйнуються в конкретному типі ґрунту. Це призводить до того, що заземлювач або не забезпечує необхідного опору, або швидко виходить з ладу.

5. Недостатня глибина або неправильне розташування заземлювачів.

Встановлення електродів на недостатню глибину (наприклад, вище рівня промерзання або в сухі шари ґрунту) призводить до різкого збільшення опору заземлення залежно від погодних умов. Неправильне розташування заземлювачів один щодо одного або щодо будівлі може спричинити ефект екранування або недостатнє розтікання струму.

6. Відсутність системи вирівнювання потенціалів.

Якщо всі металеві частини електроустановки та комунікацій (трубопроводи, каркаси, повітроводи) не з'єднані між собою та із загальним контуром заземлення, між ними можуть виникати небезпечні різниці потенціалів. Це створює ризик ураження струмом навіть за відсутності прямого замикання на ці елементи.

Кожна з цих помилок може перетворити, здавалося б, надійну систему заземлення на марну або навіть небезпечну імітацію. Лише професійний підхід до проектування, монтажу та регулярного контролю гарантує, що заземлення стане вашим надійним захистом.

Коли йдеться про правильне заземлення різних типів електроустановок, на перший план виходить придбання якісних матеріалів та використання перевірених рішень. Усе необхідне для створення ефективної та безпечної системи заземлення, здатної впоратися із завданнями будь-якої складності, доступне в онлайн-каталозі «ІНТЕРЛІНК» . Тут зібрано понад 10 000 найменувань продукції від провідних українських та світових брендів. Щоб отримати консультацію щодо вибору оптимальних компонентів або розрахунку вартості, зв'яжіться з фахівцями компанії за телефоном або через форму зворотного зв'язку на сайті. Вам нададуть вичерпні відповіді та допоможуть знайти ідеальне рішення.
