Типові помилки при монтажі блискавкозахисту та методи їх запобігання

Блискавкозахист – це не просто набір металевих елементів на даху, а життєво важлива система безпеки для будь-якої будівлі. В Україні, де грози не рідкість, якісний захист від блискавки захищає від пожеж, пошкодження дорогої електроніки і, найголовніше, рятує життя. На жаль, навіть незначні помилки при монтажі можуть зробити всю систему марною або навіть небезпечною. Ми докладно розглянемо найчастіші прорахунки, які допускають при встановленні блискавкозахисту, та надамо практичні рекомендації, як їх уникнути, щоб ваш захист працював безвідмовно.

Основні поняття та компоненти системи блискавкозахисту

Щоб зрозуміти, як уникнути помилок, важливо розібратися в основах. Блискавкозахист – це комплекс спеціальних технічних рішень та пристроїв, головне завдання яких – безпечно відвести розряд блискавки від будівлі в землю. Якщо блискавка вдарить у незахищену будову, це може призвести до пожежі, руйнування конструкцій, виходу з експлуатації всієї електроніки і навіть травм людей. Система блискавкозахисту працює як провідник: вона перехоплює удар блискавки і спрямовує його безпечним шляхом, не допускаючи пошкоджень.

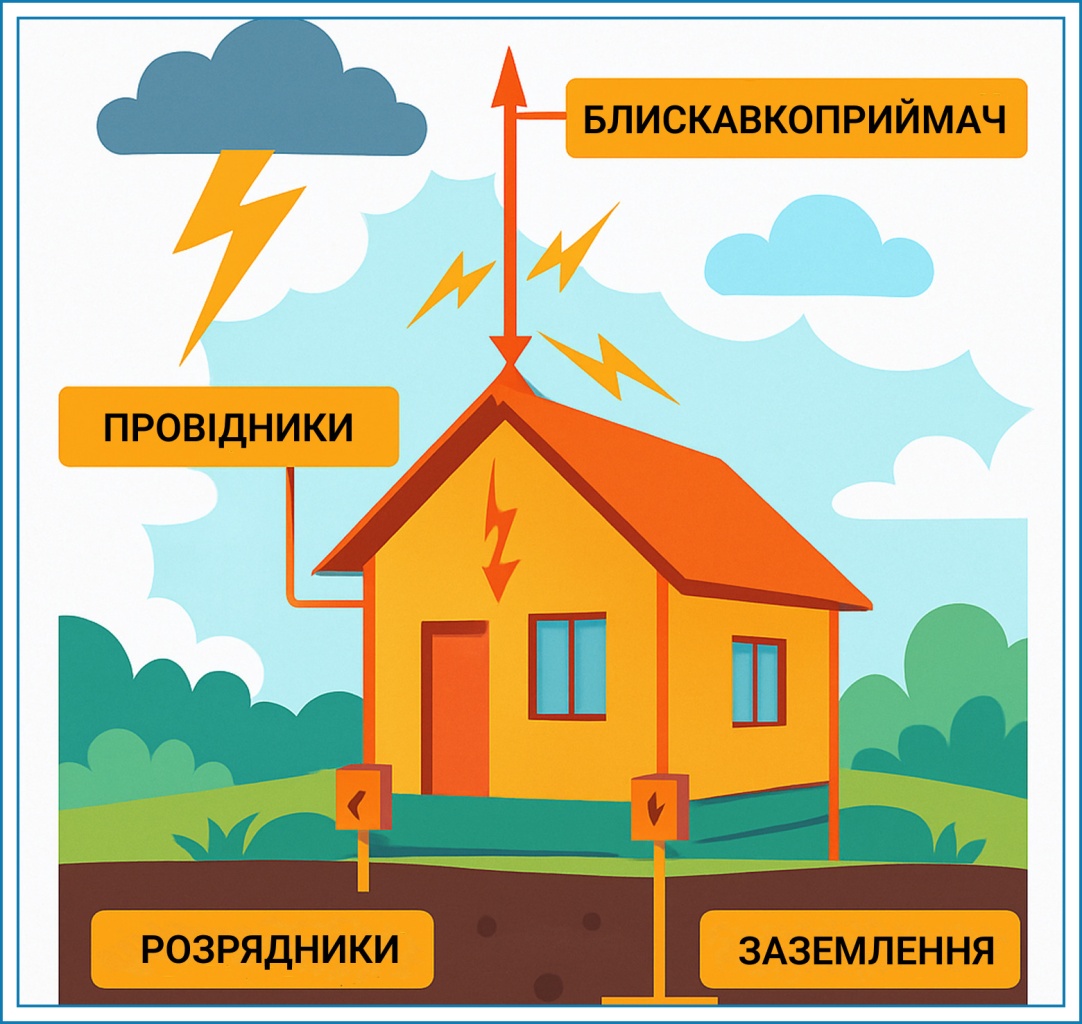

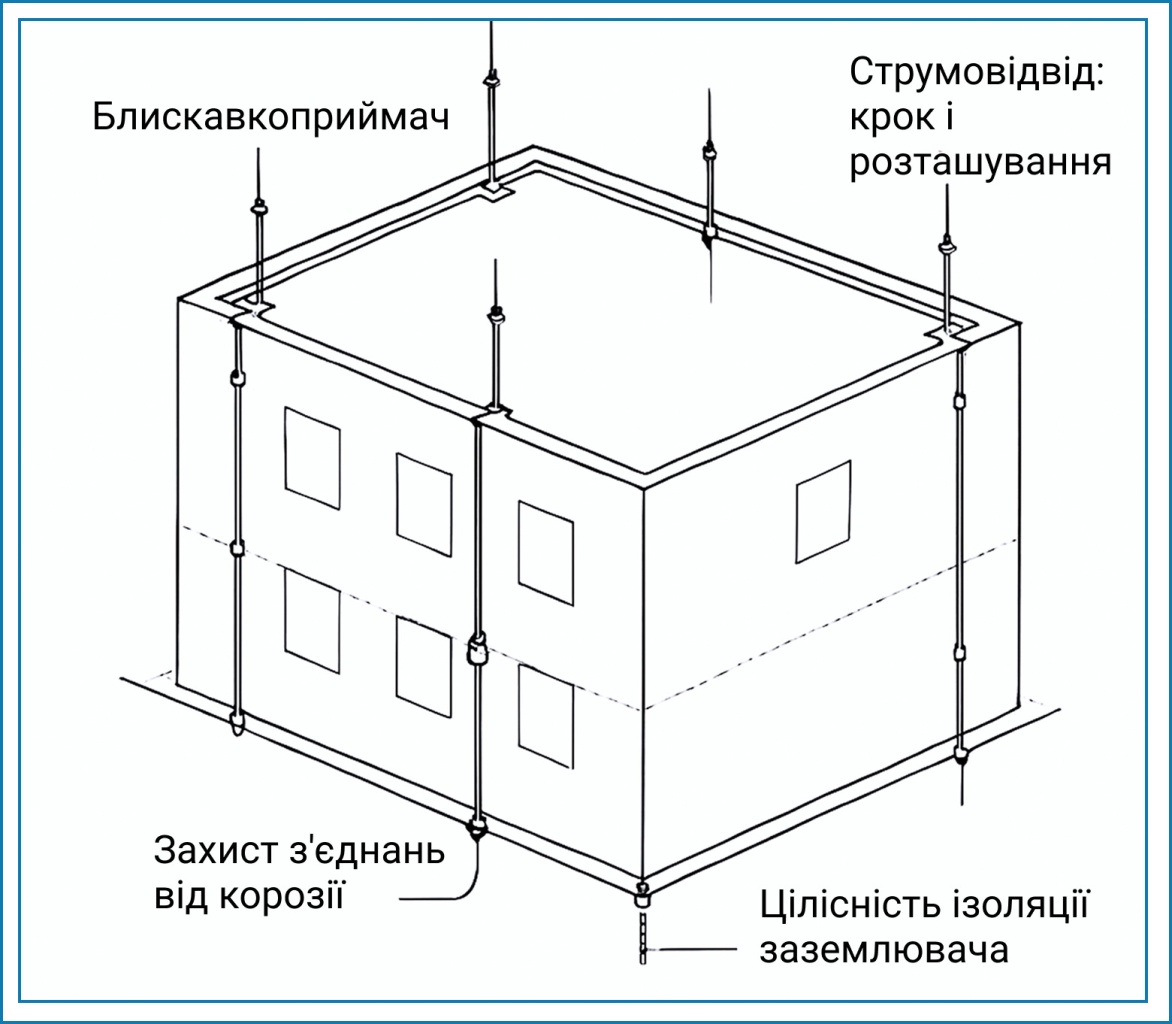

Типова система захисту від блискавки складається з чотирьох ключових компонентів :

1. Блискавкоприймач.

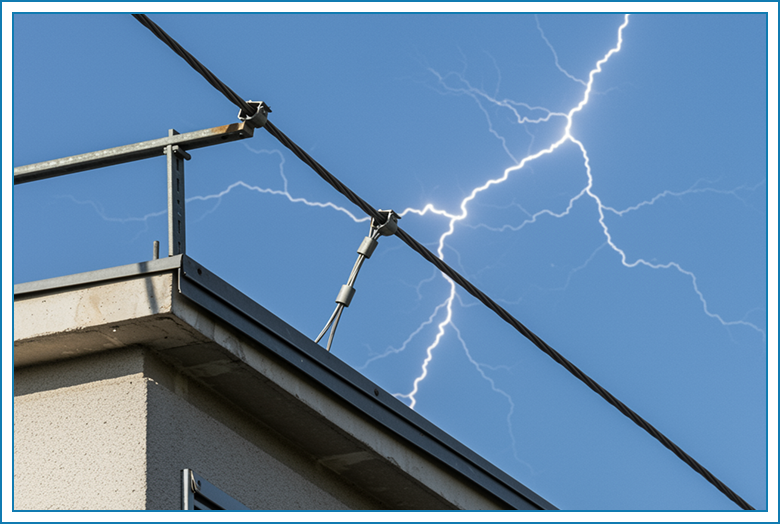

Це перша лінія оборони. Блискавкоприймач – це стрижень, трос або сітка, розташовані на найвищій точці будівлі. Його завдання – прийняти він прямий удар блискавки. Він повинен бути правильно розрахований і розташований, щоб перекрити всю площу, що захищається.

2. Токовідвід.

Після того, як блискавкоприймач прийняв розряд, струм блискавки потрібно безпечно спустити вниз. Цю функцію виконують струмовідводи – провідники, які з'єднують блискавкоприймач із заземлюючим пристроєм. Вони прокладаються по стінах будівлі і повинні мати достатній перетин, щоб витримати величезний струм блискавки без нагріву та іскріння.

3. Заземлювальний пристрій (заземлювач).

Кінцева точка шляху струму блискавки. Заземлювач – це система електродів, закопаних глибоко у землю. Його мета – розсіяти енергію блискавки у ґрунті, мінімізуючи ризик для будівлі та людей. Опір заземлення має бути максимально низьким.

4. Пристрої захисту від імпульсних перенапруг (УЗІП).

Блискавка може викликати сильні стрибки напруги не тільки прямим ударом, але й на відстані через електромагнітне поле. УЗІПи встановлюються в електричні щитки та захищають чутливу електроніку від цих стрибків, запобігаючи її поломці.

Весь процес монтажу та вибору компонентів має суворо відповідати чинним в Україні нормам та стандартам. Основними документами, що регулюють цю сферу, є ДСТУ EN 62305 (серія європейських стандартів, адаптованих в Україні) та Правила влаштування електроустановок (ПВЕ). Дотримання цих норм – це не просто формальність, а гарантія ефективності та безпеки всієї системи захисту від блискавки. Відступ від них майже завжди призводить до критичних помилок.

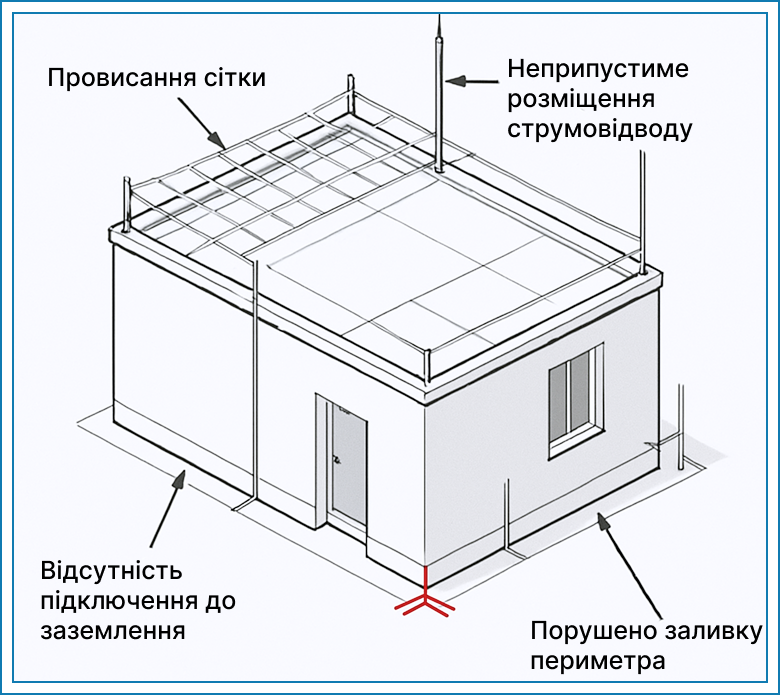

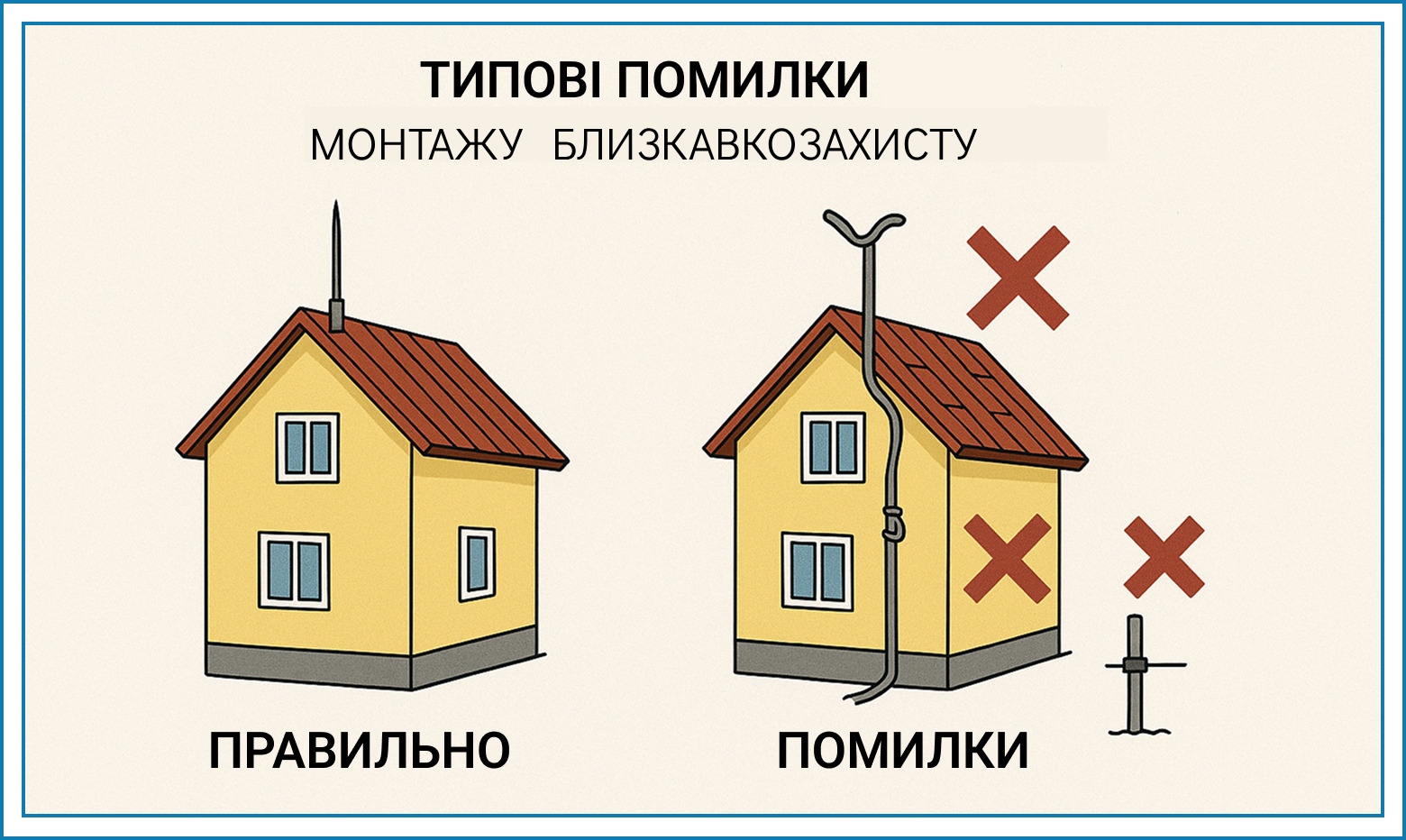

Типові помилки при монтажі блискавкозахисту

Навіть найсучасніша система блискавкозахисту буде марною або навіть небезпечною, якщо при її установці допущені помилки. Розглянемо найчастіші прорахунки, які можуть звести нанівець всі зусилля захисту вашого об'єкта.

Помилки при проектуванні та виборі компонентів

Проектування – це фундаментт надійного блискавкозахисту. Помилки цьому етапі можуть призвести до неефективної роботі всієї системи.

1. Неправильний розрахунок зони захисту.

Часто зустрічаються ситуації, коли блискавкоприймачів або замало, або вони розташовані некоректно. Це означає, що частина будівлі залишається поза захисною зоною, і прямий удар блискавки в цю незахищену область стає цілком реальним. Нерідко проектувальники покладаються «на око» або на застарілі методи розрахунків, що призводить до недостатньої висоти або неправильного розташування блискавкоприймачів.

Якщо блискавкоприймач не зловить розряд, блискавка вдарить безпосередньо в конструкцію будівлі або обладнання на даху. Це може спричинити пожежу, серйозні руйнування елементів покрівлі, антен, систем вентиляції та кондиціювання. У найгіршому випадку такий удар може призвести до людських жертв.

Щоб запобігти цій помилці, завжди починайте з ретельного розрахунку зони захисту. Використовуйте сучасні нормативні документи, такі як ДСТУ EN 62305, які описують методики розрахунку захисних зон (наприклад, метод сфери, що котиться). Застосовуйте спеціалізоване програмне забезпечення, яке дозволяє візуалізувати зони захисту та точно визначити необхідну кількість та розташування блискавкоприймачів. Довірте цей етап кваліфікованим проектувальникам.

2. Вибір невідповідних матеріалів.

Деякі монтажники заощаджують на матеріалах, використовуючи провідники недостатнього перерізу для струмовідводів або заземлювачів. Також поширена помилка, коли застосовують матеріали, нестійкі до корозії, особливо для підземних частин системи заземлення. Наприклад, використання чорного металу без належного оцинкування в агресивних ґрунтах.

Провідники з недостатнім перетином при ударі блискавки можуть перегрітися, розплавитися або навіть розірватися, що призведе до пожежі або неконтрольованого поширення струму блискавки по будівлі. Корозія елементів заземлення з часом збільшує опір заземлення, роблячи його неефективним. Це означає, що струм блискавки не буде безпечно розсіюватись у землі, що підвищує ризик пошкоджень.

Щоб не помилитися, суворо дотримуйтесь вимог стандартів щодо вибору матеріалів та їх перетину. Використовуйте мідь, оцинковану сталь, сталь або алюміній, що відповідають нормам по товщині та покриттю. Враховуйте агресивність довкілля (вологість, хімічний склад ґрунту) при виборі матеріалів для заземлення. Переконайтеся, що всі компоненти мають сертифікати якості та відповідають заявленим характеристикам.

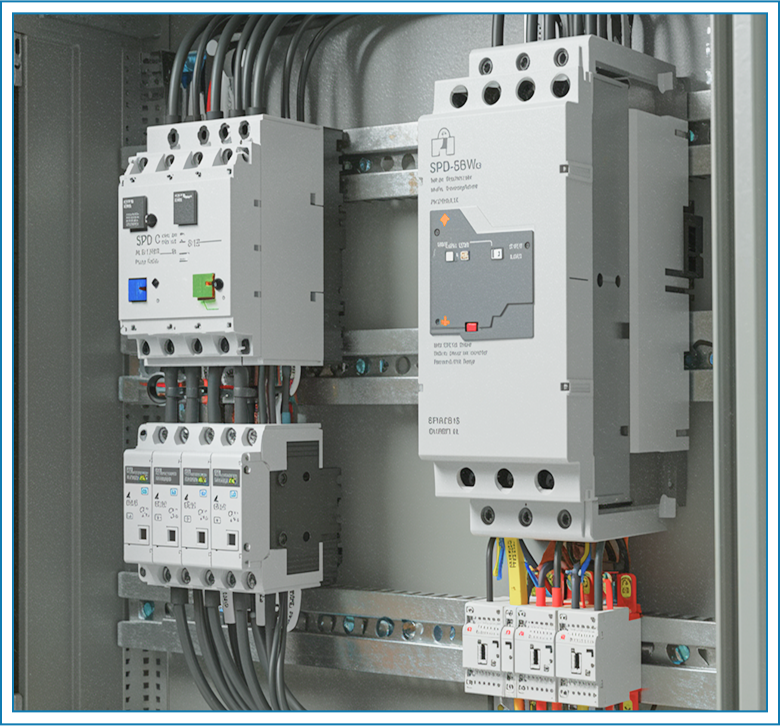

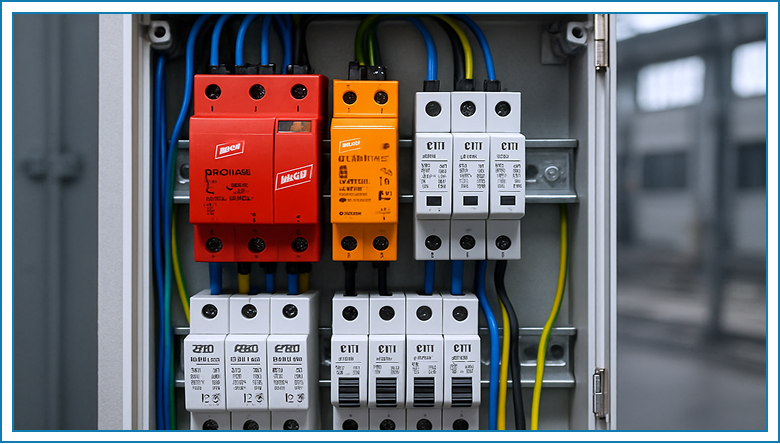

3. Ігнорування УЗІП (пристроїв захисту від імпульсних перенапруг).

Одна з найчастіших і найдорожчих помилок – це повна відсутність УЗІП у системі блискавкозахисту або неправильний їх підбір (наприклад, встановлення лише УЗІП ІІ класу, коли необхідний І клас). Багато хто помилково вважає, що достатньо лише зовнішніх елементів блискавкозахисту.

Навіть якщо прямий удар блискавки буде відведено, електромагнітні поля, створювані розрядом, можуть спричинити величезні стрибки напруги у внутрішній електромережі будівлі. Ці імпульсні перенапруги миттєво виводять із ладу всю чутливу електроніку: комп'ютери, побутову техніку, системи безпеки, системи «розумного будинку», промислові контролери. Збитки можуть бути колосальним.

Тому обов'язково включайте УЗІПи всіх необхідних класів (I, II, III) до проекту блискавкозахисту. УЗІП класу I (захист від прямого удару) встановлюються на введенні в будівлю, УЗІП класу II (захист від залишкових перенапруг) – у розподільчих щитках, а УЗІП класу III (захист від імпульсів у кінцевих ланцюгах) – безпосередньо біля чутливого обладнання. Підбір УЗІП повинен проводитися виходячи з категорії об'єкта, його розташування та типу обладнання, що підключається, у суворій відповідності до вимог ДСТУ EN 62305. Не заощаджуйте на внутрішньому захисті!

Помилки при монтажі блискавкоприймачів

Блискавкоприймач - це перша точка контакту з розрядом блискавки, і його правильний монтаж критично важливий для всієї системи.

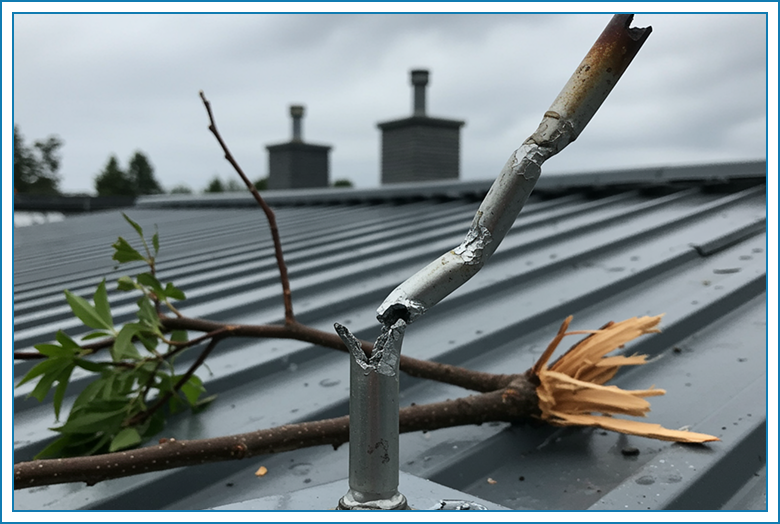

1. Неправильне кріплення.

Блискавки, особливо стрижневі, повинні бути міцно закріплені на покрівлі або елементах будівлі. Поширена помилка – це недостатня фіксація з використанням слабких кронштейнів, анкерів чи кріплень. Іноді монтажники ігнорують рекомендації щодо відстані між точками кріплення.

Погано закріплений блискавкоприймач стає вразливим для сильних вітрових навантажень, які нерідкі в Україні. Він може обломитись, зігнутися або зміститися, втративши свою ефективну висоту та зону захисту. У гіршому випадку блискавкоприймач, що відірвався, може пошкодити покрівлю або впасти, створюючи загрозу для людей і майна. Крім того, ослаблення кріплення може порушити електричний контакт, роблячи блискавкоприймач непрацездатним.

Щоб не допустити цієї помилки, і використовуйте тільки надійні, корозійно-стійкі кріпильні елементи, призначені спеціально для систем захисту від блискавки. Строго дотримуйтесь рекомендацій виробника щодо кількості та відстані між точками кріплення. Переконайтеся, що кріплення витримують не лише вагу блискавкоприймача, але й значні вітрові навантаження. Для високих щоглів можуть бути потрібні додаткові відтяжки для стабільності.

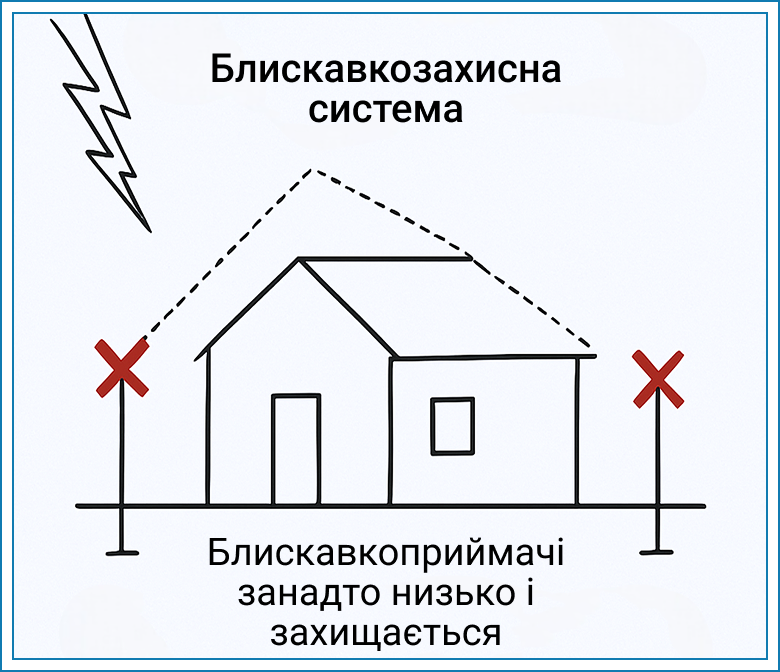

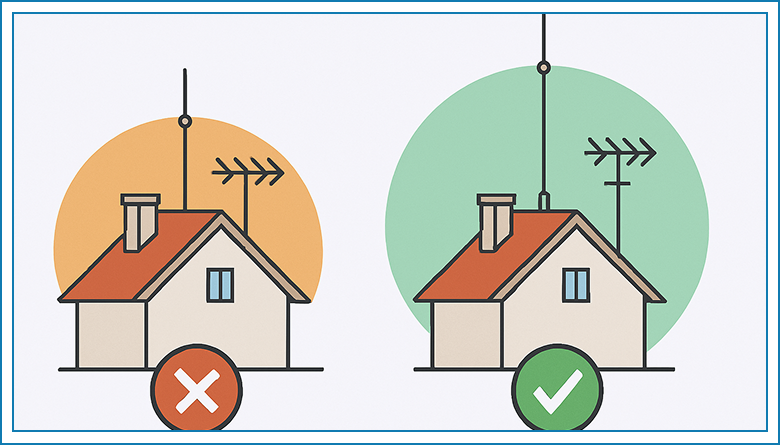

2. Занижена висота установки.

Мета блискавкозахисту – бути найвищою точкою в зоні захисту, перехоплюючи розряд. Однак іноді його встановлюють на недостатній висоті, не враховуючи особливостей покрівлі, сусідніх об'єктів чи обладнання на даху (вентиляція, кондиціонери). Це може бути пов'язане з небажанням використовувати довгі щогли або неправильний розрахунок захисної зони.

Якщо блискавковстановлений занадто низько, він не зможе забезпечити достатню зону захисту. Це означає, що блискавка, швидше за все, вдарить в іншу, незахищену частину будівлі або обладнання на даху, яке за фактом виявиться вищим або в зоні ризику. Результат – пожежа, руйнування конструкцій, вихід із ладу дорогого обладнання.

Тому висота установки блискавкоприймача має бути ретельно розрахована на етапі проектування. Використовуйте метод захисного кута або метод сфери, що котиться, як це зазначено в ДСТУ EN 62305, щоб визначити оптимальну висоту та розташування. Переконайтеся, що блискавкопіднімається над усіма елементами покрівлі та прилеглими конструкціями, які необхідно захистити. Не заощаджуйте на висоті, тому що це безпосередньо впливає на ефективність усієї системи.

Помилки при монтажі струмовідводів

Токовідведення – це «магістралі» для блискавичного розряду. Будь-які дефекти в їхній прокладці можуть створити небезпечні ситуації.

1. Недостатня кількість струмовідводів.

Поширена помилка - це спроба заощадити на кількості струмовідводів, прокладаючи їх рідше, ніж вимагають норми. В результаті струм блискавки, маючи лише один або два шляхи, перевантажує існуючі струмовідводи.

При розряді блискавки по одному струмовідводу може пройти струм у десятки та сотні тисяч ампер. Якщо струмовідводів мало, ця колосальна енергія концентрується, викликаючи сильне нагрівання провідника, його руйнування, а в деяких випадках - іскріння або навіть спалах прилеглих горючих матеріалів. Це ставить під загрозу цілісність будівлі та може стати причиною пожежі.

Щоб запобігти цій помилці, суворо дотримуйтесь нормативної відстані між струмовідводами, зазначеної в ДСТУ EN 62305. Ця відстань залежить від рівня блискавкозахисту будівлі. Чим вище рівень захисту, тим частіше повинні розташовуватися струмовідводи. Правильний розрахунок та проектування – ключ до адекватної кількості струмовідводів.

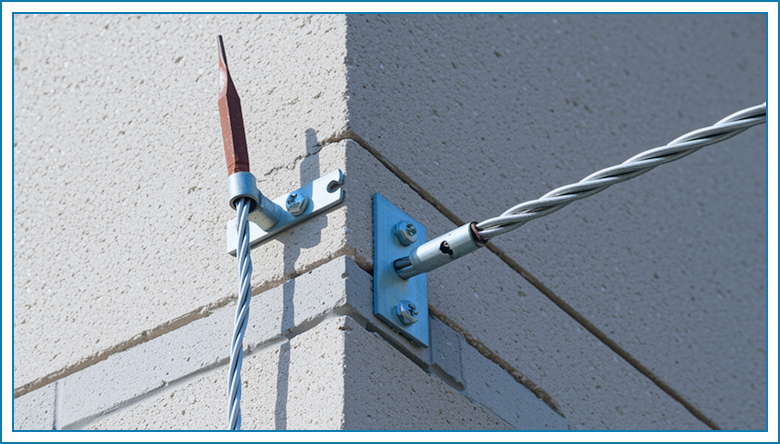

2. Ізолювання струмовідводів від будівлі.

Іноді монтажники необґрунтовано залишають надто великі зазори між струмовідведеннями та стінами будівлі, або використовують діелектричні прокладки там, де це не потрібно. Виняток становлять системи ізольованого блискавкозахисту, але в стандартних випадках струмовідвід повинен бути максимально близьким до конструкцій, що несуть.

Якщо струмовідвід сильно віддалений від стіни, при ударі блискавки може статися «пробою» іскрового проміжку між струмовідведенням та металевими елементами всередині або на поверхні стіни (наприклад, арматурою, металевими трубами). Це називається зворотним перекриттям. Таке явище може призвести до пожежі, руйнування стіни та виходу з ладу внутрішньої електропроводки та обладнання.

У більшості випадків токовідводи повинні бути прокладені максимально щільно до конструкцій будівлі, що несуть. Використовуйте елементи кріплення, які забезпечують мінімальний зазор. Виняток – ізольований блискавкозахист, де свідомо створюють більший зазор для запобігання зворотному перекриттю, але це має бути закладено у проекті та мати відповідне обґрунтування та розрахунок.

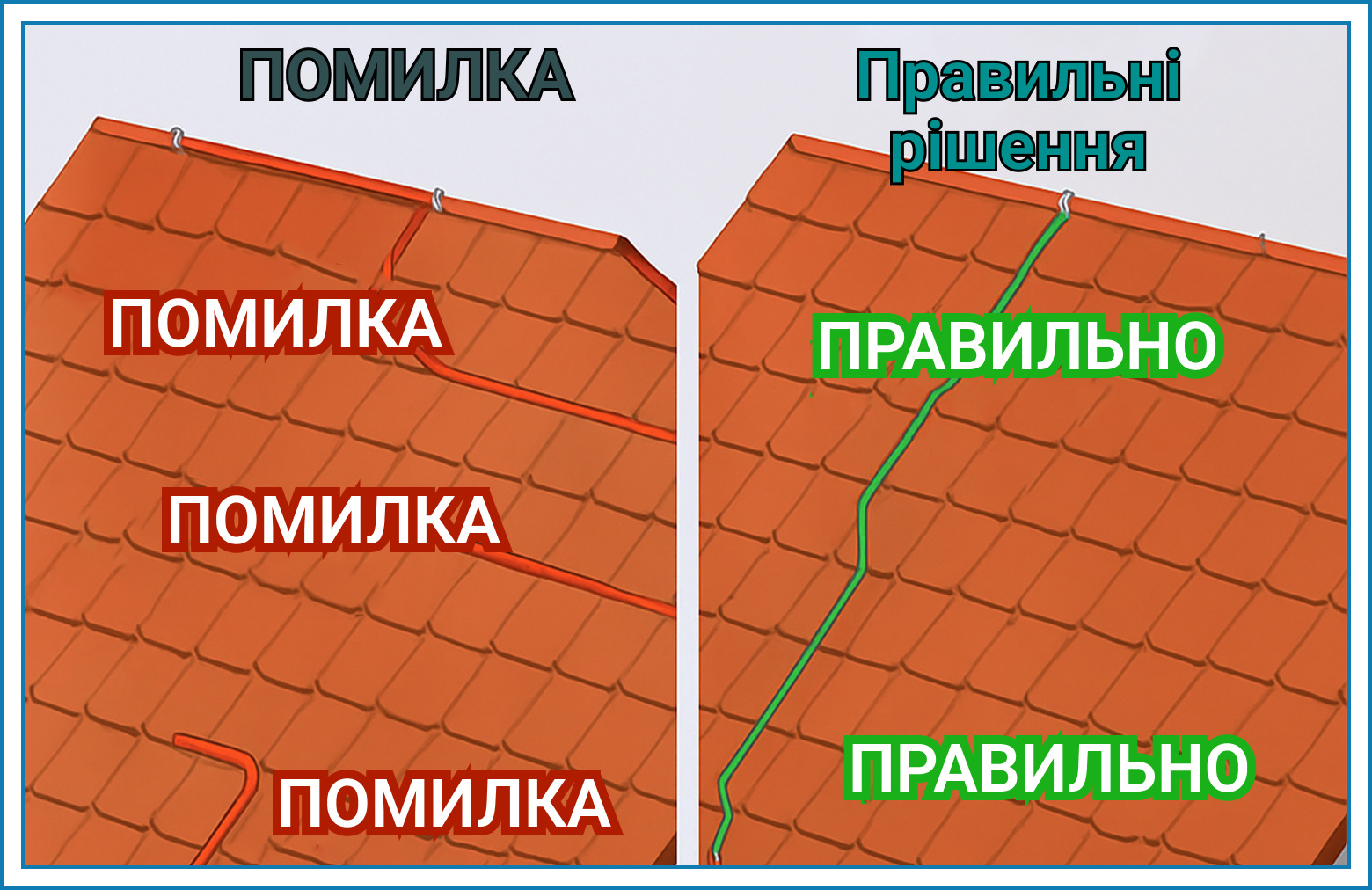

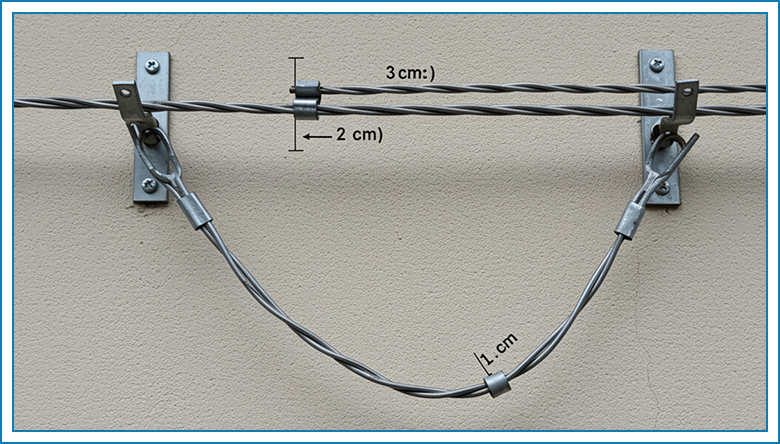

3. Різкі вигини та петлі.

Замість плавних поворотів струмовідводи іноді прокладають із різкими вигинами під 90 градусів або роблять «петлі». Це часто відбувається через небажання згинати матеріал струмовідводу або неакуратність монтажників.

Різкі вигини та петлі значно збільшують індуктивний опір струмовідведення. Коли по ньому проходить величезний імпульс струму блискавки, у цих місцях виникають високі електромагнітні напруження та індуктивні опори. Це призводить до надмірного нагрівання, іскріння та утворення точок перегріву, що може спровокувати пожежу або пошкодження струмовідводу.

Методи запобігання: Прокладайте струмовідводи максимально прямими лініями. Якщо повороти неминучі, робіть їх плавними з максимально великим радіусом вигину (не менше 20 см). Уникайте створення замкнутих петель. Дотримання цього правила дуже важливе для безпечного відведення струму.

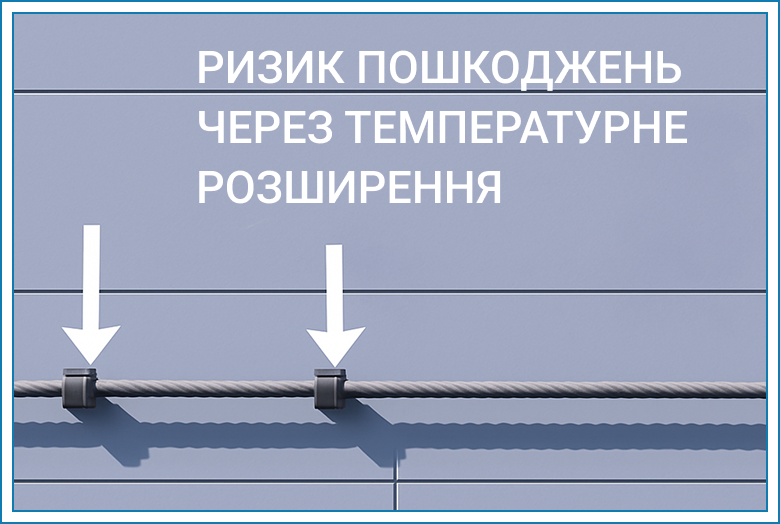

4. Відсутність компенсаторів.

Металеві струмовідводи, як і будь-які інші матеріали, розширюються та стискаються при зміні температури. Якщо не врахувати ці зміни, струмовідводи можуть деформуватися, розтягуватись або навіть обриватися у місцях кріплення. Це особливо актуально для довгих ділянок струмовідводів.

Деформація струмовідводу через температурні перепади може призвести до пошкодження кріплень, порушення цілісності провідника та втрати електричного контакту. В результаті система стає ненадійною або повністю непрацездатною. Пошкоджені кріплення можуть пошкодити фасад будівлі.

Як запобігти? На довгих ділянках струмовідводів (зазвичай кожні 15-20 метрів) обов'язково встановлюйте компенсаційні петлі або використовуйте спеціальні елементи кріплення, які дозволяють матеріалу вільно розширюватися і стискатися. Це збереже цілісність струмовідводу та надійність усієї системи на довгі роки.

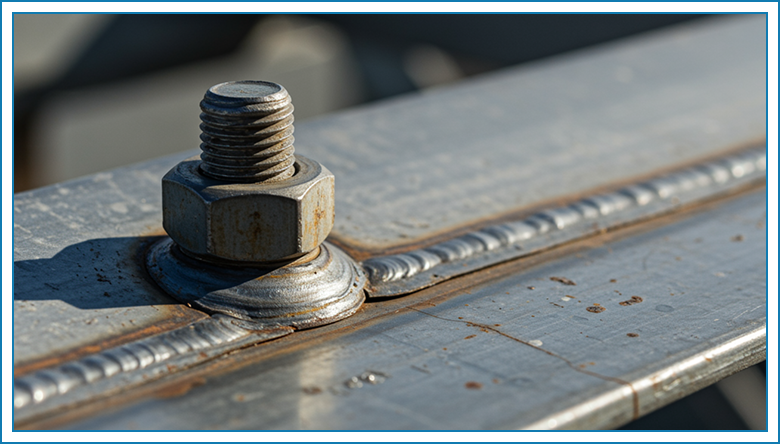

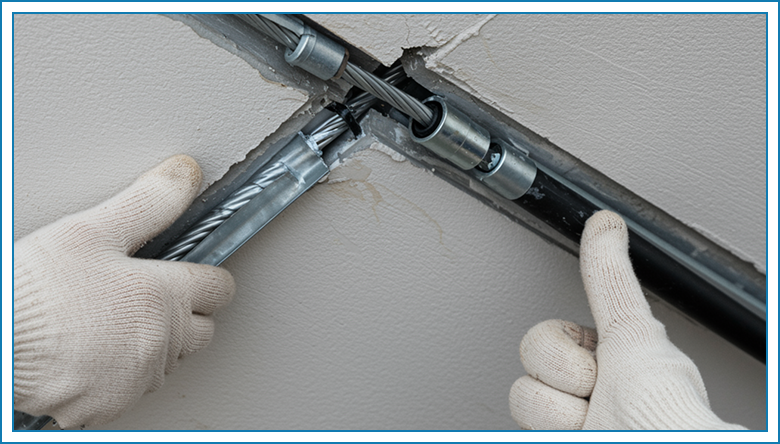

5. Поганий електричний контакт.

Ненадійні, слабкі або корродуючі з'єднання між окремими елементами струмовідводу – це одна з найкритичніших помилок. Це може бути неякісне зварювання, погано затягнуті болтові з'єднання, відсутність контактної пасти або використання непридатних затискачів.

Будь-яка слабка ланка в ланцюзі струмовідводу стає точкою високого опору. При ударі блискавки в цьому місці відбувається сильне нагрівання, щирість і можливе розплавлення провідника. Це не тільки руйнує сам струмовідвід, а й представляє серйозну пожежну небезпеку, оскільки іскри можуть потрапити на горючі матеріали будівлі. Крім того, втрата контакту означає, що струм блискавки не дійде до заземлювача і може знайти інший неконтрольований шлях.

Щоб запобігти помилці, використовуйте лише перевірені методи з'єднання: якісне зварювання (якщо це передбачено для даного матеріалу), або болтові з'єднання із застосуванням спеціальних затискачів та обов'язково – контактної пасти, яка запобігає окисленню та покращує провідність. Усі з'єднання мають бути максимально надійними та герметичними. Проводьте регулярний візуальний огляд та перевірку опору всіх з'єднань, особливо після монтажу.

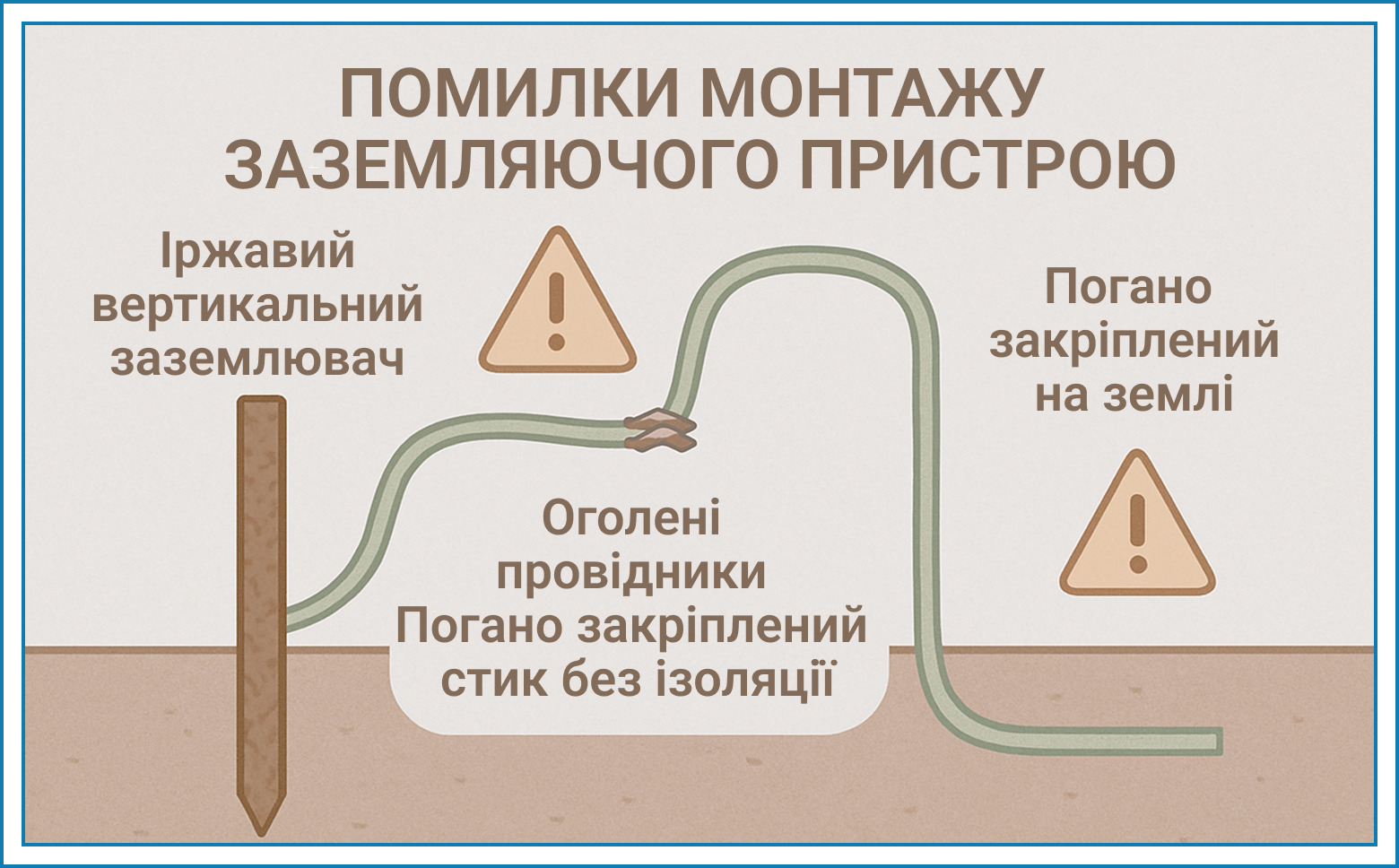

Помилки при монтажі заземлювального пристрою

Заземлювальний пристрій – це фінальна пряма для блискавичного розряду. Якщо земля неспроможна безпечно «прийняти» струм, вся система марна.

1. Недостатній опір заземлення.

Одна з найбільш критичних помилок – це коли опір заземлювального пристрою виявляється вищим за допустимі норми. Це відбувається через недостатню кількість заземлюючих електродів, їх замало довжини або глибини, а також неправильного розрахунку площі розсіювання в грунті. Іноді ігноруються особливості ґрунту (наприклад, кам'янисті або сухі ґрунти мають високий опір).

Якщо опір заземлення надто високий, заземлювач не може ефективно розсіяти величезний струм блискавки в землю. Це призводить до небезпечного підвищення потенціалу на заземлюючому пристрої та елементах системи. Енергія блискавки не йде в землю, а шукає інші шляхи, що може спричинити зворотні перекриття в будівлі, ураження людей електричним струмом (крокова напруга), а також пожежі та пошкодження електроустаткування.

Як запобігти помилці? На етапі проектування обов'язково проводьте розрахунок необхідної конфігурації заземлювального пристрою з урахуванням типу ґрунту та його питомого опору. Використовуйте достатню кількість заземлюючих електродів і заглиблюйте їх у необхідну глибину. Після монтажу обов'язково здійсніть виміри опору заземлення спеціалізованим приладом. Показники повинні відповідати вимогам ДСТУ EN 62305 та ПУЕ. Якщо опір вище за норму, збільште кількість або довжину електродів, або використовуйте хімічно активні заземлювальні суміші.

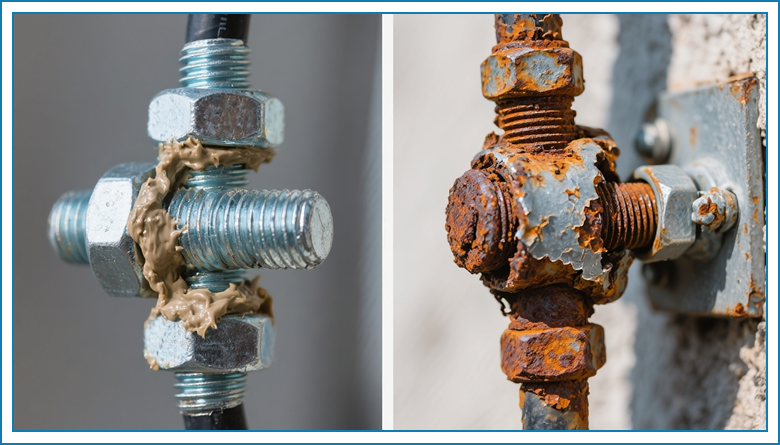

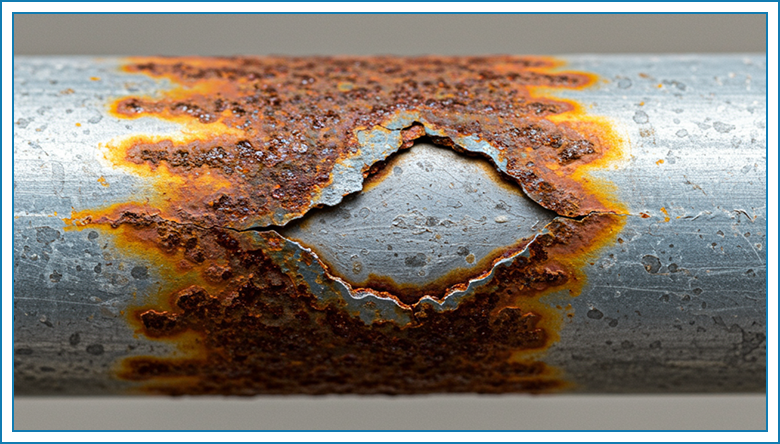

2. Корозії елементів заземлення.

Заземлювальні електроди перебувають у агресивному середовищі – землі. Використання нестійких до корозії матеріалів, таких як звичайна чорна сталь без відповідного захисту, призводить до швидкого руйнування елементів заземлення. Згодом корозія «з'їдає» метал, зменшуючи площу контакту з ґрунтом.

Корозія збільшує електричний опір заземлювального пристрою. Пошкоджені елементи втрачають здатність ефективно відводити струм блискавки. Це призводить до тих самих небезпечних наслідків, що й недостатнє опір заземлення: підвищення потенціалу, ризик удару струмом, пожежі, пошкодження устаткування. Крім того, корозія може вимагати дорогих земляних робіт для заміни заземлювачів.

Як не помилитися? Використовуйте тільки корозійно-стійкі матеріали для заземлювальних електродів: оцинковану сталь з товстим шаром цинку (гаряче цинкування), сталь або мідь. Ці матеріали мають високу стійкість до корозії в грунті і забезпечують довговічність системи. Регулярно проводьте візуальні перевірки (якщо є) і виміри опору заземлення, щоб своєчасно виявити проблеми.

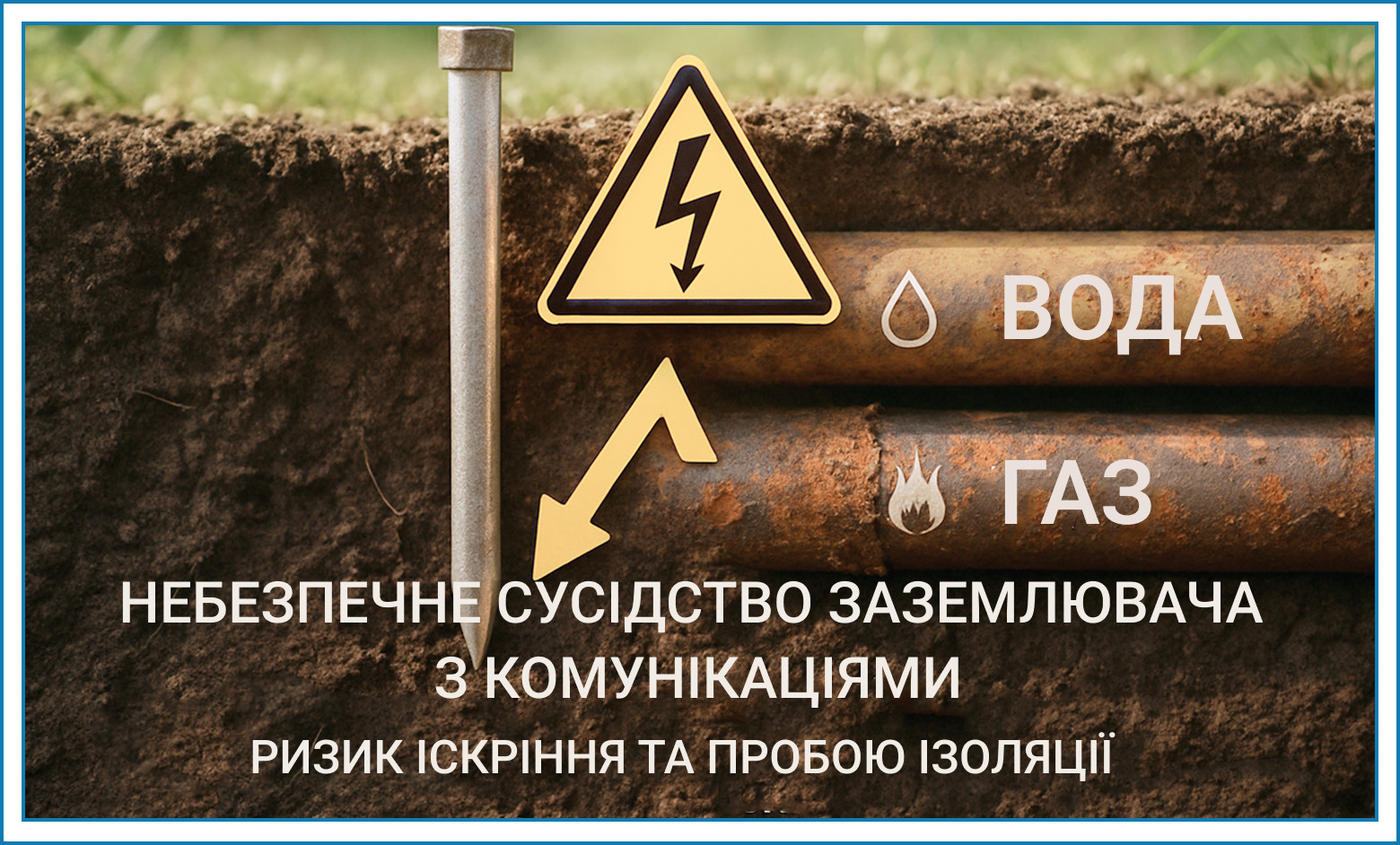

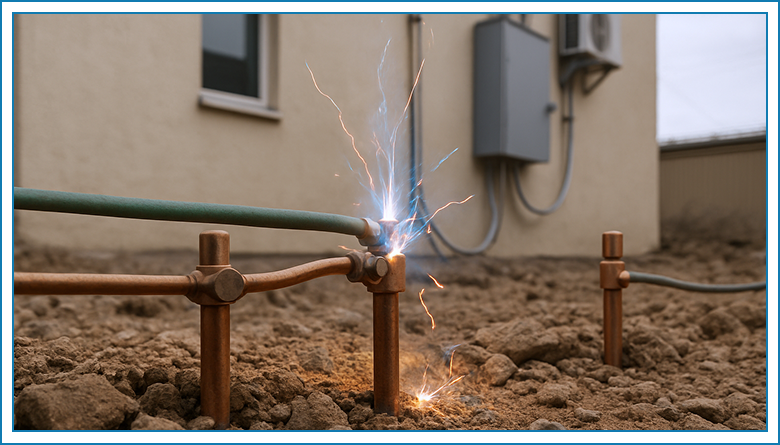

3. Неправильне розташування заземлювачів.

Іноді заземлюючі електроди розміщують надто близько до фундаменту будівлі, підземних комунікацій (водопровід, каналізація, газопровід) або пішохідних зон. Це може бути пов'язане з економією місця або незнанням вимог щодо безпечних відстаней.

Розміщення заземлювачів впритул до фундаменту може призвести до виникнення небезпечних перенапруг у фундаменті, що потенційно може пошкодити його. Близькість до металевих комунікацій створює ризик виникнення іскріння та пробою ізоляції, що є особливо небезпечним для газопроводів. Крім того, занадто близьке розташування заземлювачів до пішохідних доріжок або місць скупчення людей збільшує ризик виникнення крокової напруги під час грози, що може призвести до ураження електричним струмом.

Тому суворо дотримуйтесь мінімальних безпечних відстаней, зазначених у нормативних документах. Заземлювачі повинні розташовуватись на певній відстані від фундаментів, входів до будівлі, підземних комунікацій та місць постійного перебування людей. Зазвичай це не менше 1 метра від фундаменту та 5 метрів від входів. Проектування має враховувати всі підземні інженерні мережі дільниці.

Загальні помилки та порушення безпеки

Крім специфічних помилок, пов'язаних з кожним елементом системи, існують і загальні прорахунки, які можуть поставити під загрозу всю ефективність захисту від блискавки і безпеку людей.

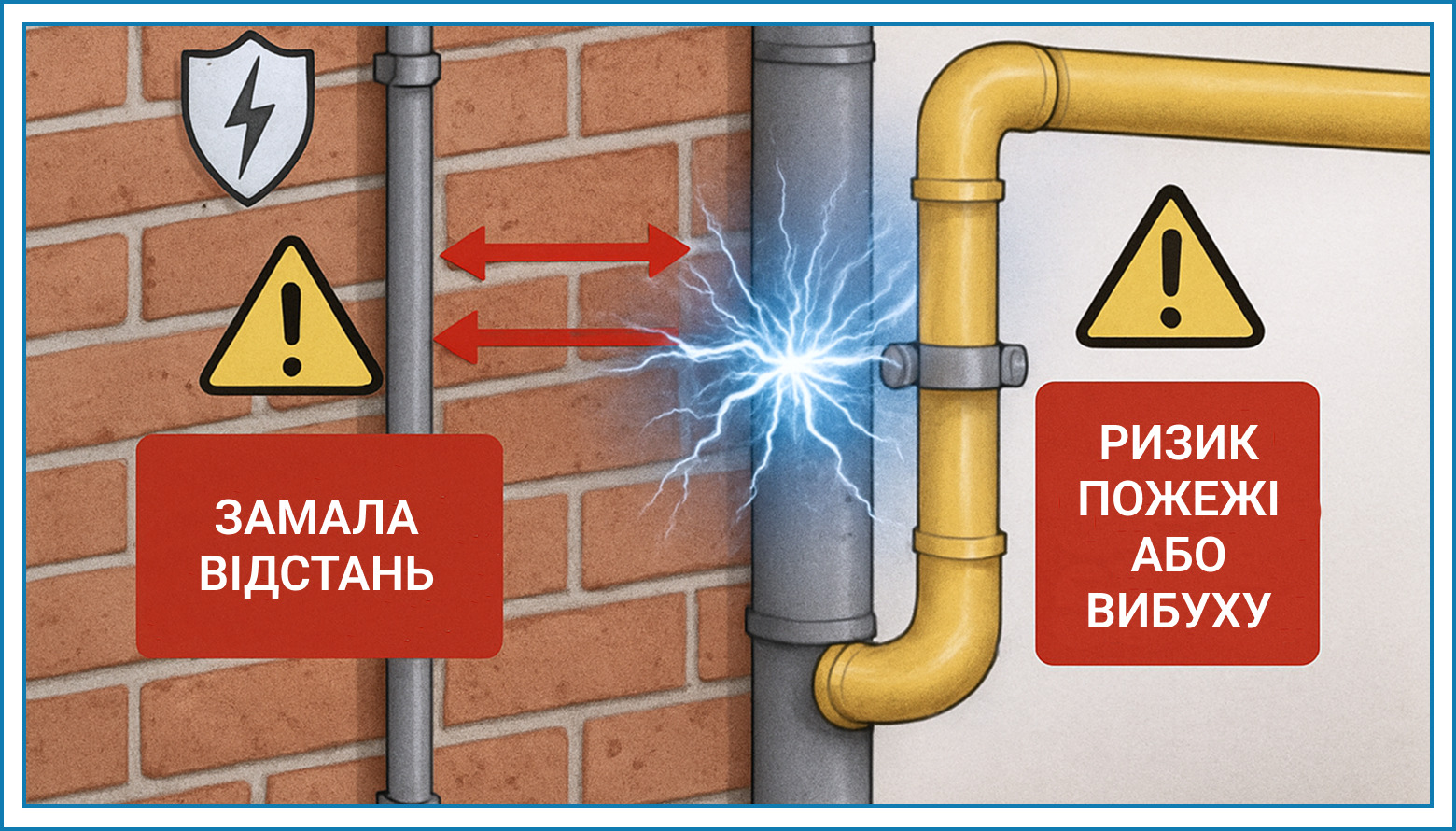

1. Недотримання безпечних відстаней.

Однією з найнебезпечніших загальних помилок є недостатня відстань (s) між елементами системи блискавкозахисту (блискавкоприймачами, струмовідводами) та іншими струмопровідними частинами будівлі. До таких частин належать металеві конструкції (арматура, каркаси), газові та водопровідні труби, металеві рами вікон, перила, електропроводка, телекомунікаційні кабелі та навіть вологі ділянки стін.

При розряді блискавки струмовідводу створюється потужне електромагнітне поле. Якщо струмовідвід надто близько до інших провідних елементів, може відбутися іскровий розряд («пробою») між ними. Це призведе до пожежі, пошкодження електричних систем, вибуху (за наявності газових труб) та виникнення небезпечного для життя потенціалу всередині будівлі. Такий пробою робить зовнішній блискавкозахист марним, оскільки струм блискавки піде неконтрольованим шляхом.

Ретельний розрахунок безпечних відстаней («розділяючих відстаней») (s) – це ключовий етап проектування. Ці відстані визначаються за формулами, наведеними в ДСТУ EN 62305-3, і залежать від рівня блискавкозахисту (LPL), довжини струмовідводів та типу ізоляції. Суворе дотримання цих вимог при монтажі є обов'язковим. У разі неможливості дотримання безпечних відстаней необхідно використовувати ізольований блискавкозахист або передбачити додаткові заходи захисту (наприклад, екранування, вирівнювання потенціалів).

Приклад розрахунку безпечної відстані (s):

Відповідно до ДСТУ EN 62305-3, безпечну відстань (s) можна розрахувати за такою формулою:

s = ​ki / km ​​⋅ l

Де:

s – безпечна відстань, яку необхідно витримати між струмовідведенням та іншими струмопровідними елементами, щоб уникнути іскрового пробою;

ki​ – коефіцієнт, що залежить від рівня блискавкозахисту (LPL). Значення kiвизначаються стандартом:

• LPL I: ki ​= 0.2

• LPL II: ki​ = 0.15

• LPL III-IV: ki ​= 0.1

km​ – коефіцієнт, що залежить від матеріалу, через який проходить роздільну відстань. Значення km також визначаються стандартом:

• повітря: km ​= 1

• бетон, цегла: km ​= 0.5

l – довжина струмовідведення від точки, де вимірюється відстань, до найближчого заземлювача, м.

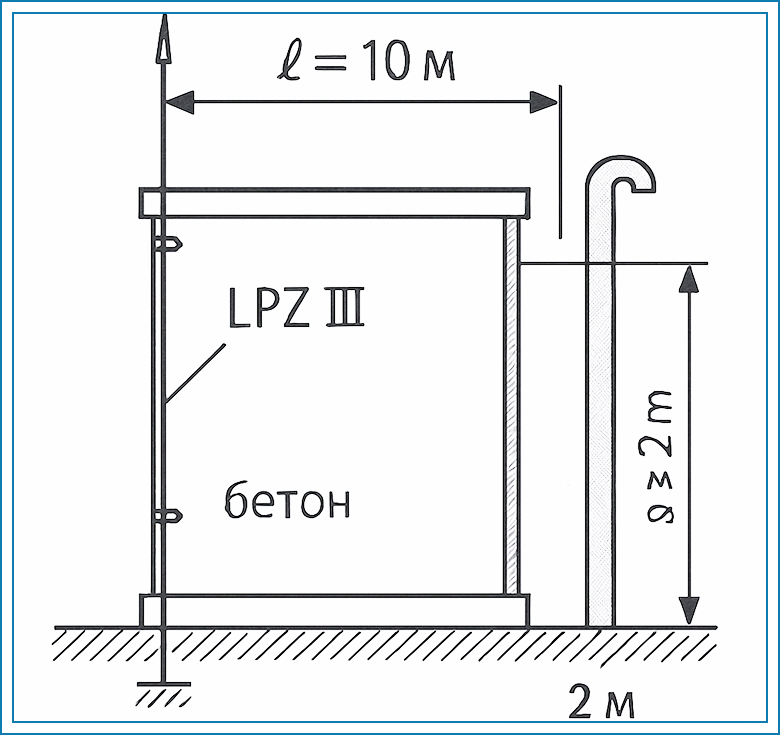

Припустимо, у нас будівля з рівнем захисту від блискавки LPL III. Струмовідвід прокладений бетонною стіною, а нас цікавить безпечна відстань до найближчого металевого елемента на відстані 10 метрів від точки заземлення.

• ki​ для LPL III = 0.1

• km​ для бетону = 0.5

• l = 10 м

Підставляємо значення у формулу:

s = 0.50.1​⋅10 = 0.2⋅10 =2 м

Це означає, що між струмовідводом та будь-яким струмопровідним елементом (наприклад, металевою трубою або арматурою стіни) на відстані 10 метрів від заземлювача повинно бути не менше 2 метрів. Якщо таку відстань неможливо витримати, необхідно вживати заходів для вирівнювання потенціалів або використовувати ізольований блискавкозахист.

2. Відсутність маркування та документації.

Часто монтажники нехтують веденням виконавчої документації або не маркують елементи системи захисту від блискавки. Це може здатися незначною деталлю, але у довгостроковій перспективі створює серйозні проблеми.

Без чіткої виконавчої документації (схеми, плани, матеріали, протоколи вимірів) неможливо ефективно відстежувати стан системи, проводити її обслуговування або ремонт. У разі несправності пошук причини стає вкрай складним і затратним. Відсутність маркування ускладнює ідентифікацію елементів, особливо у разі залучення нових фахівців. Зрештою, система може перестати відповідати нормам без відома власника, стаючи джерелом прихованої загрози.

Тому завжди виконуйте повну виконавчу документацію після завершення монтажу. Вона повинна включати: проект, акти прихованих робіт, протоколи вимірів опору заземлення, сертифікати на обладнання та матеріали, схеми прокладання струмовідводів та розміщення блискавкоприймачів. Обов'язково маркуйте всі ключові елементи системи: точки підключення, вимірювальні клеми, УЗДП.

3. Ігнорування регулярного обслуговування.

Після встановлення багато власників забувають про систему блискавкозахисту, вважаючи її «вічною». Однак, як і будь-яка інженерна система, блискавкозахист вимагає регулярного контролю та обслуговування. Відсутність періодичних перевірок та вимірів опору заземлення – дуже поширена та небезпечна помилка.

Згодом елементи системи можуть кородувати, кріплення слабшати, з'єднання окислюватися, а опір заземлення – збільшуватися через зміну складу ґрунту або усадки ґрунту. Якщо ці зміни не виявляються та не усуваються, система поступово втрачає свою ефективність. При наступному ударі блискавки вона може не спрацювати належним чином, спричинивши аварію, пожежу або ураження людей.

Щоб запобігти цій помилці, розробте та суворо дотримуйтесь графіку регулярного обслуговування. Відповідно до норм, візуальний огляд системи слід проводити не рідше одного разу на рік (бажано перед початком грозового сезону), а замір опору заземлення – не рідше одного разу на 3 роки (для особливо відповідальних об'єктів – щорічно). У разі виявлення пошкоджень або відхилень від норми негайно проводьте ремонтні роботи.

4. Залучення некваліфікованих спеціалістів.

Спроба заощадити на монтажі блискавкозахисту часто призводить до залучення недосвідчених або недоліцензованих «фахівців», які не мають достатніх знань нормативної бази, сучасних технологій та навичок.

Некваліфікований монтаж – це прямий шлях до сукупності всіх перерахованих вище помилок. Такі виконавці можуть використовувати неправильні розрахунки, неякісні матеріали, допускати грубі порушення технології монтажу та ігнорувати вимоги безпеки. В результаті замість надійного захисту ви отримаєте дорогу імітацію, яка не тільки не спрацює в потрібний момент, а може створити додаткові ризики.

Тому вибирайте лише ліцензовані компанії та сертифікованих монтажників, які мають підтверджений досвід роботи з системами блискавкозахисту. Вимагайте надання всіх необхідних допусків, дозволів та сертифікатів на обладнання та матеріали, що використовується. Не соромтеся перевіряти відгуки та портфоліо. Інвестиції в кваліфікованих фахівців – це інвестиції у вашу безпеку та спокій.

У результаті можна впевнено сказати: ефективний блискавкозахист – це не просто набір компонентів, а результат суворого дотримання правил на кожному етапі. Від ретельного проектування та вибору якісних матеріалів до бездоганного монтажу, регулярного обслуговування та залучення лише досвідчених фахівців. Будь-яка, навіть начебто, незначна помилка може мати катастрофічні наслідки. Пам'ятайте, що запобігання цим помилкам – це не забаганка, а нагальна потреба, яка забезпечить надійний захист вашого майна і, що найголовніше, врятує життя в умовах гроз. Вони є невід'ємною частиною нашого клімату.

Перевірка та обслуговування системи блискавкозахисту

Встановлення системи блискавкозахисту – це лише половина справи. Щоб вона працювала надійно довгі роки, дуже важливими є правильна перевірка після монтажу та регулярне обслуговування. Без цих етапів навіть якісно змонтована система може з часом втратити свою ефективність.

Етапи перевірки після монтажу

Як тільки монтажні роботи завершено, необхідно провести комплекс обов'язкових перевірок. Це підтвердить, що система відповідає проекту та нормативним вимогам.

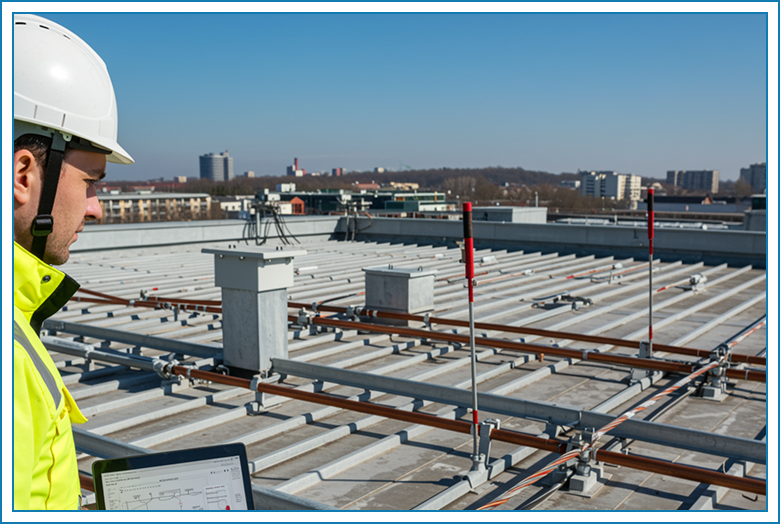

Етап №1: Візуальний огляд.

Проводиться ретельний огляд всіх видимих елементів системи. Фахівці перевіряють:

1. Цілісність і правильність установки блискавкоприймачів та струмовідводів: чи немає пошкоджень, чи надійно закріплені, чи відповідають проектному розташуванню.

2. Стан усіх з'єднань (зварених, болтових, затискачів): вони повинні бути чистими, щільними, без слідів корозії чи ослаблення.

3. Дотримання безпечних відстаней: переконуються, що струмовідводи досить віддалені від вікон, дверей, газових труб та інших металевих елементів.

4. Цілісність ізоляції (якщо передбачено) та відсутність механічних пошкоджень.

Етап № 2: Вимірювання опору заземлюючого пристрою.

Це найважливіший технічний аспект перевірки. За допомогою спеціалізованого приладу (вимірника опору заземлення) проводиться вимірювання величини опору заземлювального пристрою. Отримане значення має бути нижче або дорівнює нормативному (зазвичай 10 Ом для більшості об'єктів, але може відрізнятися залежно від типу об'єкта та рівня захисту від блискавки). Якщо опір вище за норму, це вказує на помилки в монтажі заземлювача або його недостатню ефективність, і такі недоліки необхідно негайно усунути.

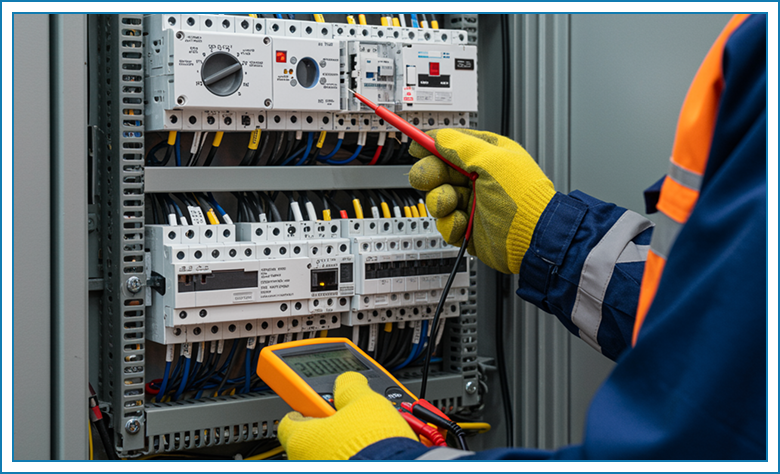

Етап № 3: Перевірка УЗДП.

Якщо в системі встановлені пристрої захисту від імпульсних перенапруг (УЗІП), перевіряється їх правильність підключення та, по можливості, працездатність (багато УЗІП мають індикатори стану).

Регулярне обслуговування та його важливість

Захист блискавки піддається впливу погодних умов, корозії, вібрацій і навіть можливим ударам блискавки. Регулярне обслуговування блискавкозахисту дозволяє виявити зміни, що відбулися за час експлуатації, та запобігти можливим збоям.

Рекомендована періодичність обслуговування: не рідше одного разу на рік, бажано перед початком грозового сезону (весна-літо). Для об'єктів підвищеної небезпеки або в регіонах із високою грозовою активністю перевірки можуть бути найчастіше.

Які показники перевіряти при регулярному обслуговуванні блискавкозахисту?

Перший показник: цілісність блискавкоприймачів та струмовідводів.

Під час візуального огляду зверніть увагу на такі моменти:

1. Механічні ушкодження.

Перевіряйте на предмет вигинів, тріщин, вм'ятин або урвищ. Наприклад, після сильного шторму блискавкоприймач міг погнути від вітру або на нього впала гілка.

2. Корозія.

Огляньте елементи на наявність іржі чи окиснення. Якщо ви бачите, що понад 5% поверхні провідника покрито корозією, це сигнал до можливої заміни ділянки.

3. Провисання та ослаблення.

Струмовідводи повинні бути натягнуті та щільно прилягати до поверхні (якщо це не ізольована система). Допустиме провисання не повинно перевищувати 2-3 см на ділянці між кріпленнями.

4. Кількість кріплень.

Переконайтеся, що всі кріплення на місці та надійно тримають струмовідвід. Зазвичай відстань між кріпленнями струмовідводу не повинна перевищувати 1 метр на вертикальних ділянках і 0.5 метра на горизонтальних.

Другий показник: стан зварних та болтових з'єднань.

З'єднання – це найуразливіші точки системи. Під час перевірки:

1. Шукайте сліди окислення, іржі, перегріву (потемніння металу) або механічних пошкоджень.

2. Спробуйте завантажити або потягнути з'єднання. Воно не повинно мати люфтів.

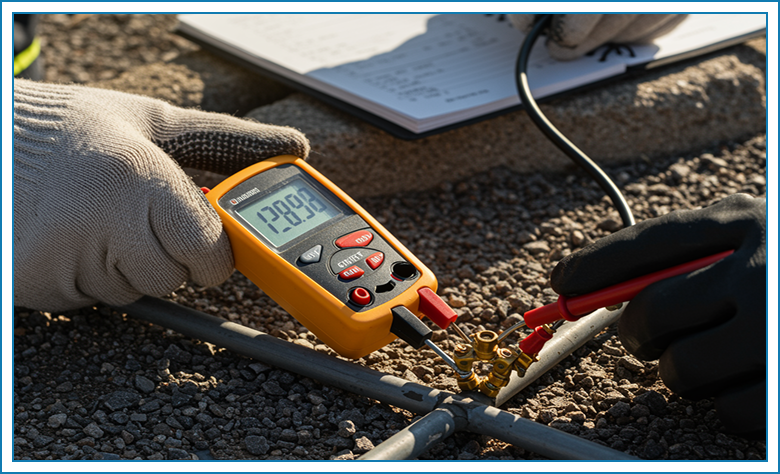

3. Перевірте опір з'єднання. Хоча для цього потрібно спеціалізоване обладнання, досвідчені фахівці можуть виміряти перехідний опір у точці з'єднання. Воно має бути мінімальним, в ідеалі менше ніж 0.05 Ом. Якщо воно вище, це вказує на поганий контакт і вимагає чищення або повторного затягування.

4. При виявленні ослаблення або окислення очистіть контакти металевою щіткою і повторно затягніть болти. Для болтових з'єднань рекомендується використовувати контактну пасту, яка запобігає окисленню.

Третій показник: опір заземлюючого пристрою.

Це ключовий показник ефективності системи.

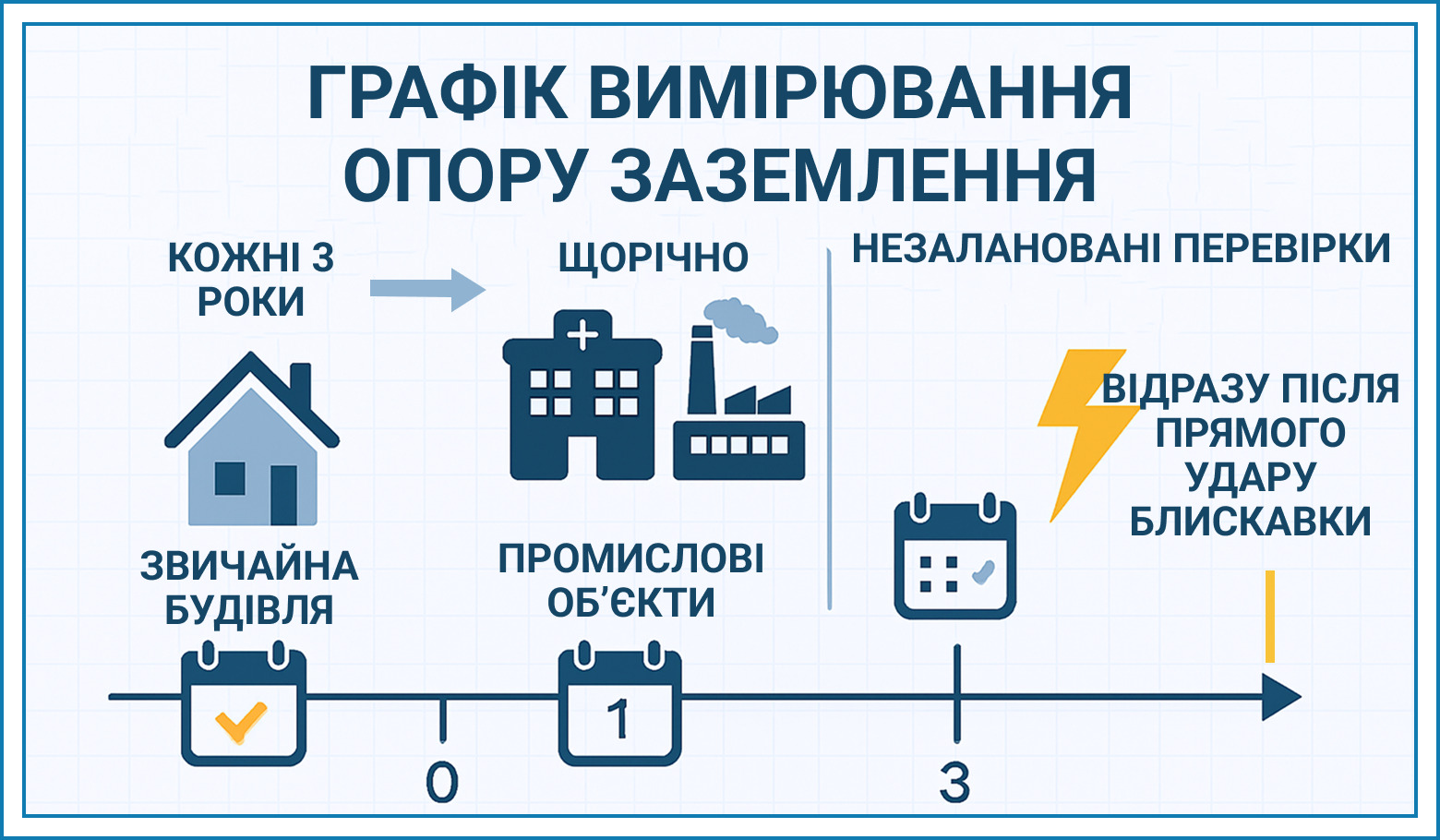

1. Періодичність вимірювання.

Вимір опору заземлення необхідно проводити не рідше одного разу на 3 роки. Для особливо відповідальних об'єктів (наприклад, лікарень, промислових підприємств з чутливим обладнанням) та в районах з високою грозовою активністю, а також після кожного прямого удару блискавки в систему замір рекомендується проводити щорічно.

2. Нормативні значення.

Для більшості об'єктів опір заземлювального пристрою не повинен перевищувати 10 Ом (відповідно до ДСТУ EN 62305-3). У деяких випадках, для специфічних об'єктів (наприклад, для захисту від непрямих впливів або окремих електроустановок), значення може бути нижчим – до 4 Ом або навіть 1 Ом.

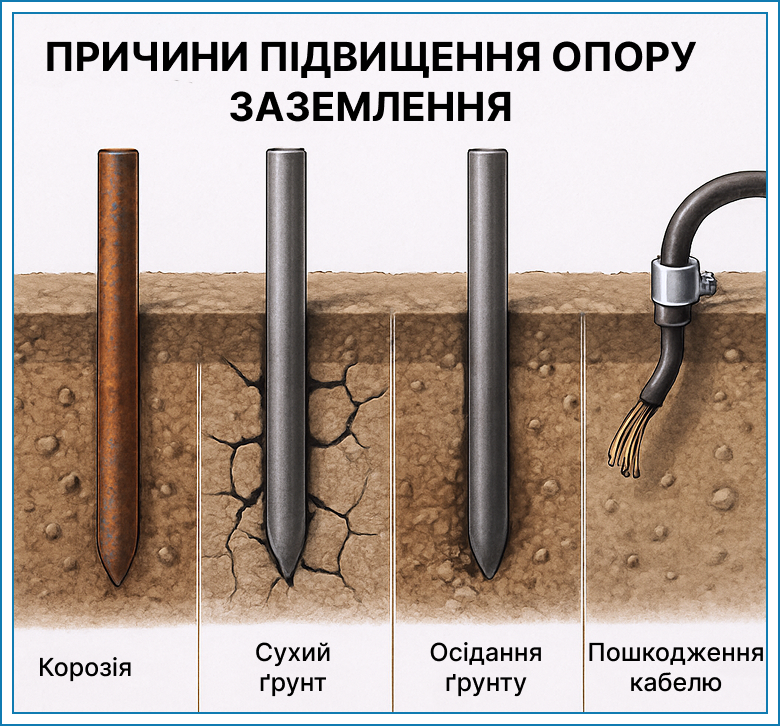

3. Причини збільшення опору.

Опір може збільшитися через корозію заземлювачів, зміни вологості ґрунту (наприклад, у посушливі періоди), усадки ґрунту або пошкодження кабелів, що підводять.

4. Дії при перевищенні норми.

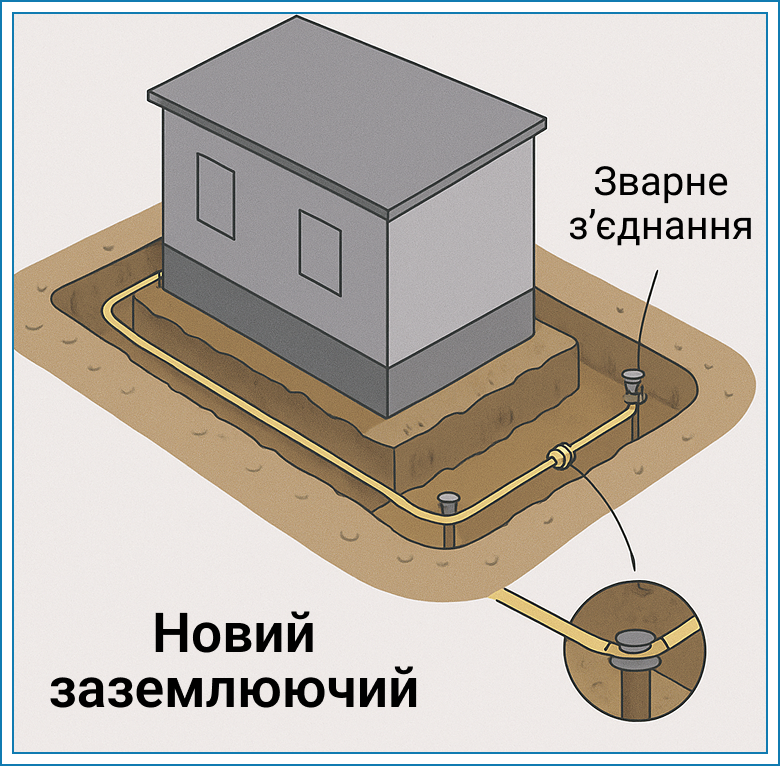

Якщо вимір показує значення вище за норму, необхідно провести додаткові роботи з поліпшення заземлення. Це може бути збільшення кількості або довжини заземлювальних електродів, додавання нового заземлювального контуру або застосування хімічно активних добавок для ґрунту.

Четвертий показник: працездатність УЗДП.

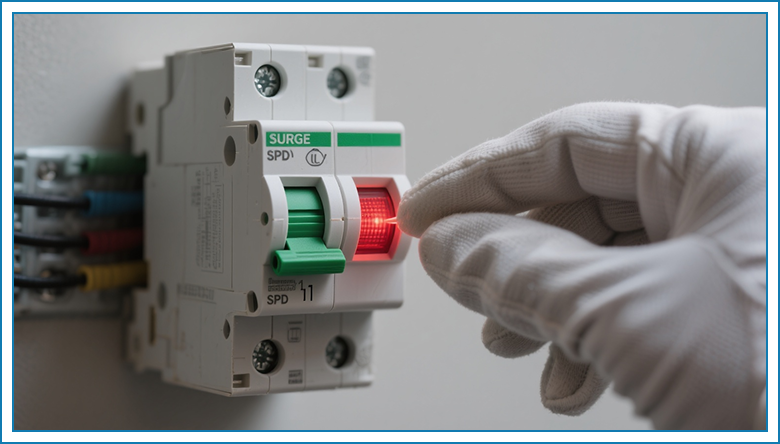

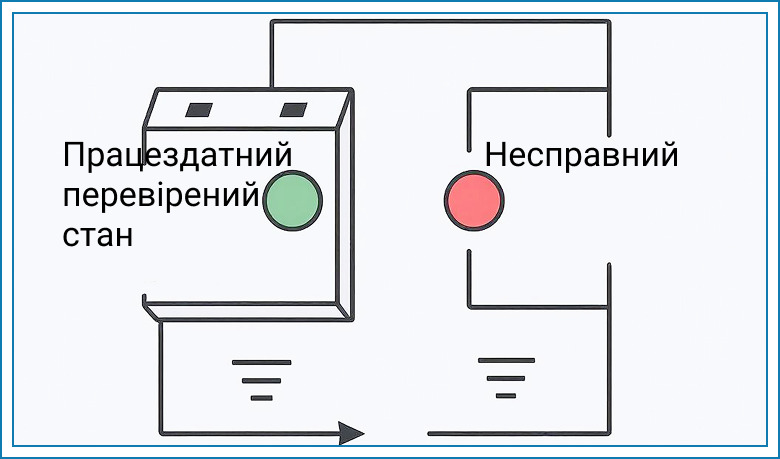

1. Індикатори стану.

Багато сучасних УЗІП оснащені візуальними індикаторами (прапорцями, віконцями), які змінюють колір (наприклад, із зеленого на червоний) при спрацьовуванні або виході з ладу модуля. Щорічно перевіряйте ці індикатори.

2. Перевірка після спрацьовування.

Якщо УЗІП має лічильник спрацьовувань, перевірте його показання. Якщо УЗІП спрацював (індикатор змінив колір), його необхідно замінити, оскільки він виконав свою функцію та міг вичерпати свій ресурс. Навіть якщо індикатор не змінився, а був сильний грозовий перенапруга, рекомендується перевірити його працездатність у фахівців.

3. Стан клем та підключення

Переконайтеся в надійності підключення УЗІП до мережі та заземлюючого контуру.

П'ятий показник: наявність та стан маркування.

1. Перевірте, що всі попереджувальні знаки та інформаційні таблички (наприклад, із зазначенням величини опору заземлення, дати останнього виміру) на місці та читані.

2. Переконайтеся, що всі елементи системи (токовідводи, вимірювальні клеми, УЗІПи) мають відповідне маркування для легкої ідентифікації.

Шостий показник: стан місць проходу через покрівлю/стіни.

1. Огляньте місця, де струмовідводи проходять через покрівлю чи стіни. Переконайтеся, що гідроізоляція не порушена, немає тріщин, проміжків або слідів протікання. Порушення герметичності може спричинити пошкодження конструкцій будівлі.

2. Перевірте, що ущільнювачі та прохідні елементи перебувають у хорошому стані та не зруйнувалися під впливом погодних умов.

Регулярний контроль за цими пунктами дозволить підтримувати систему блискавкозахисту в оптимальному стані та забезпечить максимальну безпеку вашого об'єкта.

Щоб ваш будинок чи бізнес були по-справжньому захищені від гроз, не покладайтеся на випадок і не заощаджуйте на безпеці. Кожна помилка при монтажі блискавкозахисту може призвести до серйозних наслідків, перетворюючи систему із засобу захисту на джерело небезпеки. Тільки професійний підхід, дотримання всіх норм та стандартів (ДСТУ EN 62305) та використання якісних матеріалів гарантують надійність та довговічність. Звертайтеся до експертів у галузі блискавкозахисту: виберіть надійні компоненти та отримайте професійну консультацію у interlink-shop.com.ua, щоб бути впевненими у бездоганній роботі вашої системи та вашої повної безпеки.
