Заземление – это ключевой элемент безопасности в любой электроустановке. Его основная задача – мгновенно защитить человека и оборудование от опасного воздействия электрическим током, отведя его в землю. Это своеобразный «аварийный путь» для электричества, который активируется, когда что-то идет не так.
Вся система заземления состоит из нескольких основных частей. Сердцем системы является заземлитель – это один или несколько металлических элементов, таких как штыри, трубы или полосы, глубоко забитых в землю. Обычно их закладывают на глубину 2,5-3 метра, то есть ниже уровня промерзания почвы. Такая глубина обеспечивает постоянный контакт заземлителя с влажным грунтом, который хорошо проводит ток в любое время года. Заземлители соединяются между собой, образуя надежный «путь» в землю.
Далее следуют заземляющие проводники. Это специальные медные или стальные кабели и шины, которые соединяют заземляемый объект (например, корпус электроприбора или распределительного щитка) непосредственно с заземлителем. Они служат мостом, по которому аварийный ток мгновенно уходит в землю. Центральным пунктом в распределительном щитке является главная заземляющая шина (ГЗШ), куда сходятся все заземляющие проводники. От ГЗШ медные жилы, обычно желто-зеленого цвета, расходятся к розеткам и непосредственно к потребителям электроэнергии. Именно эта жила внутри трехжильного кабеля и подключает ваш прибор к общей системе заземления дома или объекта.
Основное назначение заземления – это всесторонняя защита: оно защищает людей и животных от поражения током как при обычной работе оборудования, так и при аварийных ситуациях, например, при повреждении изоляции. Заземление также спасает само оборудование от повреждений при сбоях, перенапряжениях и прямых разрядах молний, а еще снижает электромагнитные помехи, что особенно важно для чувствительной электронной аппаратуры. Согласно Правилам устройства электроустановок, действующим в Украине, заземлять необходимо любое электрооборудование с рабочим переменным напряжением 42 В или постоянным – 110 В и выше. Эти требования обязательны для всех!
В этой статье мы подробно рассмотрим ключевую роль заземления в безопасности электроустановок, его различные виды, а также принципы правильного выбора и применения для самых разных типов объектов.
Азбука электробезопасности: защитная роль заземления
Электричество стало настолько привычной частью нашей жизни, что мы порой забываем о его огромной силе и потенциальной опасности. На первый взгляд оно кажется безвредным, но его скрытая мощь требует глубокого уважения и понимания принципов безопасности. Именно здесь на сцену выходит заземление – наш надежный страж.
Как ток воздействует на человека?
Когда электрический ток проходит через тело, он не просто «бьет» – он может нарушать работу нервной системы, мышц и, что самое страшное, сердца. Важно понимать, что даже небольшие токи опасны, и вот почему:
Ощутимый ток (от 0,5 мА) – это первый порог. Вы почувствуете легкое покалывание или онемение. Это предупреждение! Ваш организм сигнализирует: «Что-то не так!» Не игнорируйте эти ощущения, ведь даже такой, казалось бы, безобидный ток может вызвать непроизвольное подергивание, падение и, как следствие, другие травмы.
Неотпускающий ток (от 10-15 мА). Здесь все гораздо серьезнее. Мышцы начинают судорожно сокращаться, и человек уже не может самостоятельно оторваться от источника тока. Представьте: человек крепко сжимает предмет руками, находящийся под напряжением, и он бессилен. Длительное воздействие такого тока приводит к ожогам, нарушению дыхания и другим тяжелым последствиям.
Фибрилляционный ток (от 50 мА и выше) – это смертельно опасный порог. При таком токе нарушается нормальный ритм сердца – происходит фибрилляция, хаотичное сокращение сердечных волокон. Кровообращение останавливается, и без немедленной реанимации исход, увы, летальный. Ток свыше 100 мА способен мгновенно остановить сердце и дыхание.
Если вы почувствовали даже самое слабое покалывание от электроприбора, немедленно отключите его от сети и вызовите специалиста. Ваша жизнь важнее!
Откуда берется опасность?
Электротравмы не возникают из ниоткуда. Они результат взаимодействия с неисправной или неправильно эксплуатируемой электрической системой.

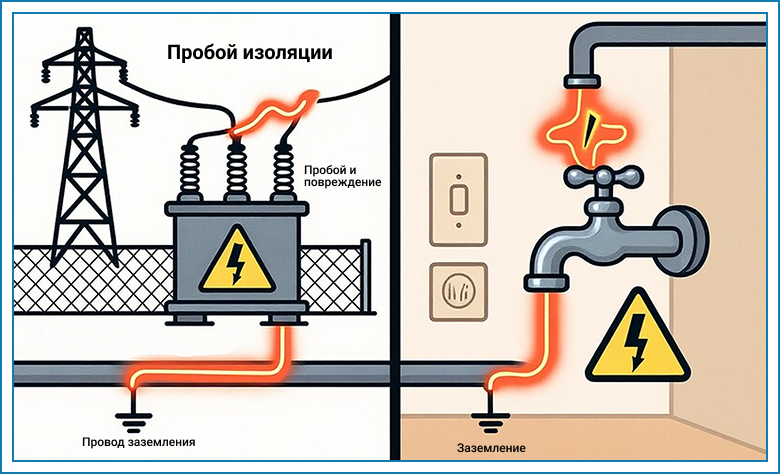

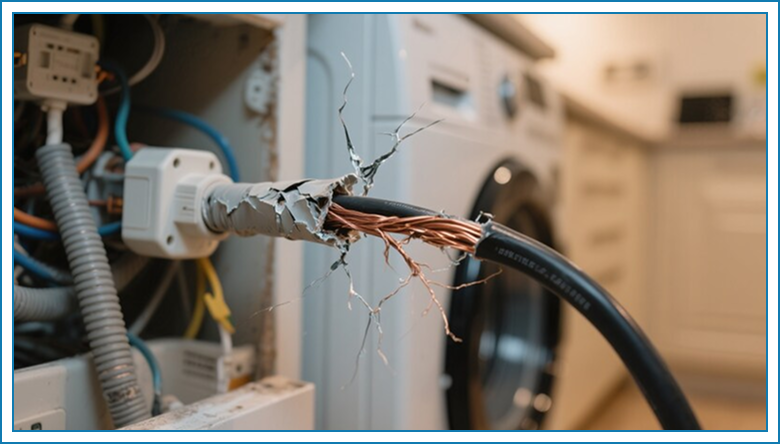

Пробой изоляции – это, пожалуй, самая распространенная причина. Со временем изоляция проводов стареет, трескается, повреждается грызунами или механически. Если изоляция нарушена, а провод под напряжением коснется металлического корпуса прибора (например, холодильника, стиральной машины или бойлера), корпус тоже окажется под напряжением. Прикосновение к такому корпусу – это прямой путь для тока через ваше тело.
Лайфхак: регулярно осматривайте шнуры питания бытовых приборов, особенно тех, что часто перемещаются или находятся во влажной среде. Любые трещины, перегибы, торчащие провода – повод для тревоги.
Прикосновение к токоведущим частям – это может быть результатом беспечности или незнания. Например, попытка самостоятельно отремонтировать розетку, не отключив электричество, или любопытство детей, исследующих отверстия в розетке.
Всегда отключайте электричество перед началом любых работ и используйте заглушки на розетках, если в доме есть маленькие дети.

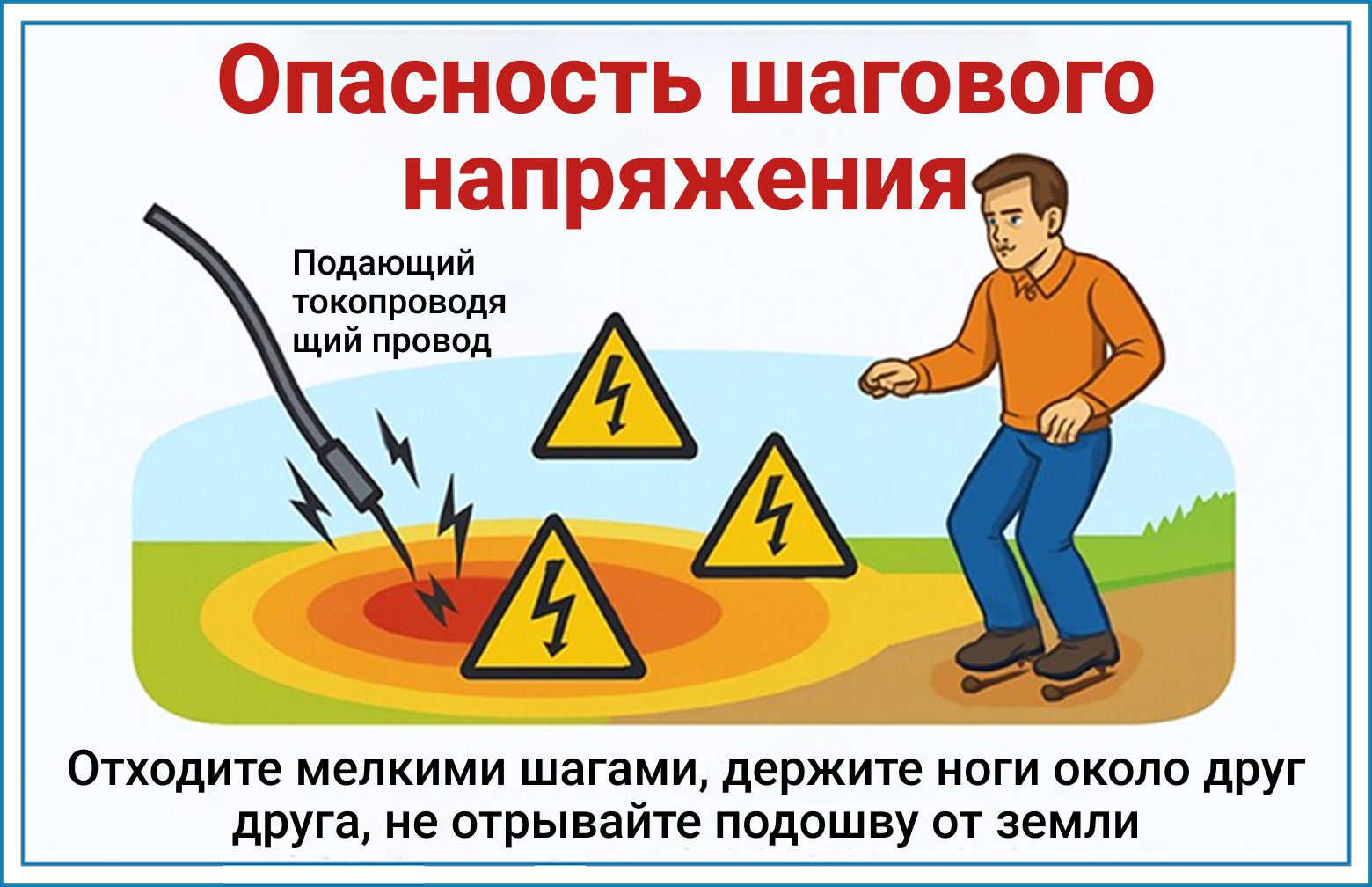

Шаговое напряжение – эта опасность подстерегает на улице. Представьте: оборванный провод падает на землю. Ток начинает растекаться по поверхности. Между двумя точками на земле, разделенными шагом, возникает разность потенциалов – это и есть шаговое напряжение. Чем дальше друг от друга ноги, тем выше напряжение, которое «пройдет» через человека.
Что делать, если вы оказались рядом с упавшим проводом? Не бегите. Двигайтесь мелкими «гусиными» шагами, не отрывая подошв от земли (или одной ногой к другой), чтобы минимизировать разность потенциалов между ногами. Медленно покиньте опасную зону.
Вынос потенциала – это схожая с шаговым напряжением, но более коварная угроза. Опасное напряжение может «выноситься» на металлические конструкции, находящиеся на значительном расстоянии от места утечки тока. Например, если где-то на подстанции пробило изоляцию на водопроводную трубу, то водопроводный кран в вашей квартире также может оказаться под напряжением. Это подчеркивает важность правильного заземления всех металлических нетоковедущих частей.
Принципы защиты от поражения электрическим током
Безопасность – это не одна мера, а система из нескольких уровней защиты, работающих в комплексе:
Первый уровень: основная изоляция.

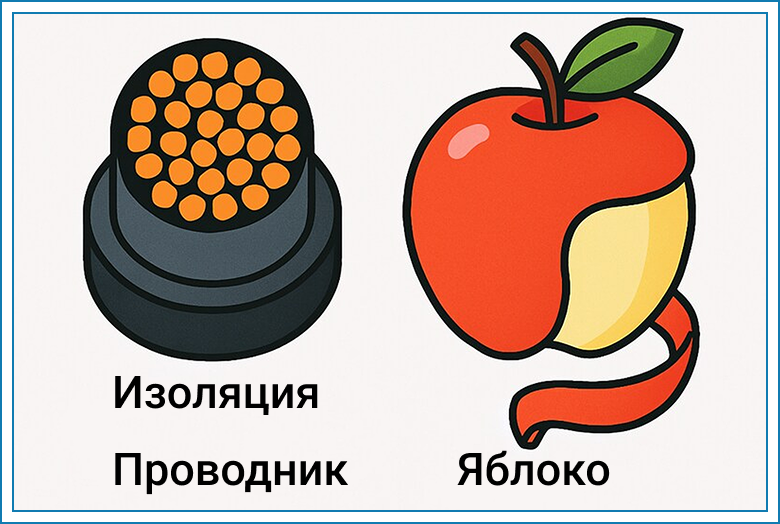

Это наш первый барьер. Все токоведущие части проводов и оборудования покрыты изоляционным материалом (пластик, резина). Это как кожура на фрукте – она защищает съедобную часть от внешних воздействий. Но изоляция может повредиться, поэтому нужны другие уровни защиты.

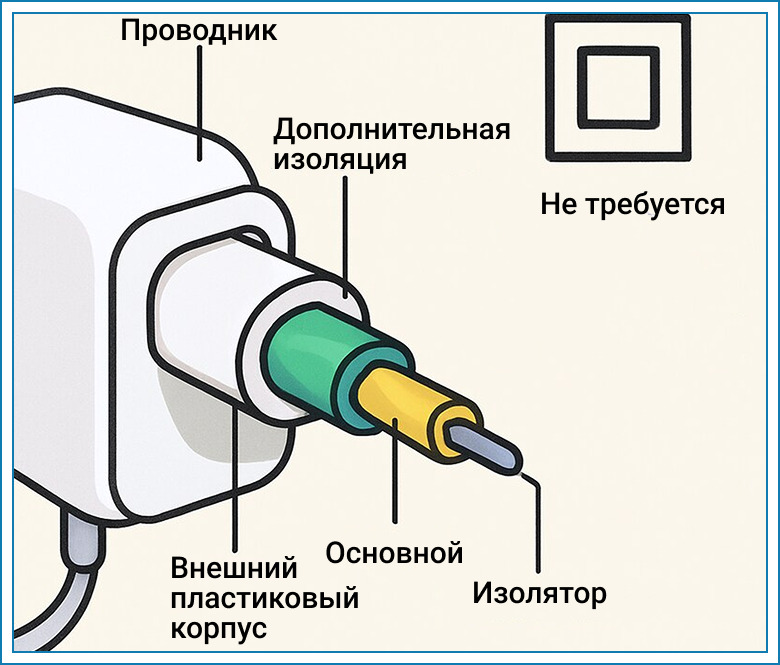

Второй уровень: дополнительная изоляция (двойная изоляция).
Некоторые электроприборы (часто это электроинструменты, фены, бритвы) имеют не один, а два слоя изоляции – основную и дополнительную. Их корпуса часто делают из непроводящих материалов (высокопрочного пластика). Такие приборы маркируются специальным символом (два квадрата один в другом) и не требуют заземления, так как сам их корпус не может оказаться под напряжением.
Лайфхак: выбирая электроинструмент или бытовую технику для ванной, отдавайте предпочтение приборам с двойной изоляцией.

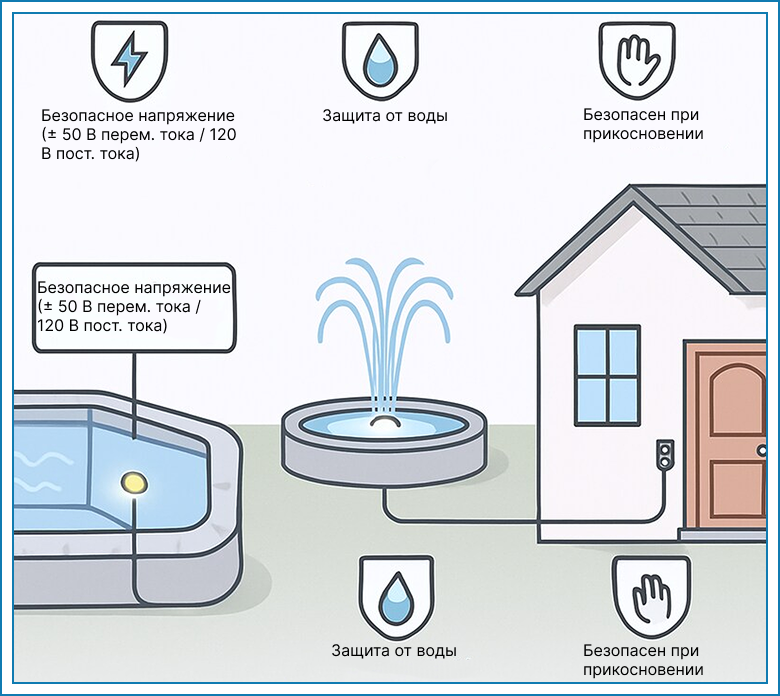

Третий уровень: сверхнизкое напряжение.
Это самый безопасный подход. Там, где возможен прямой контакт с водой или повышенная влажность (например, освещение в бассейне, подсветка фонтанов, звонки в дверь), используется очень низкое напряжение (до 50 В переменного или 120 В постоянного тока). Такое напряжение считается безопасным для человека даже при прямом контакте. Это принцип «безопасность по конструкции».

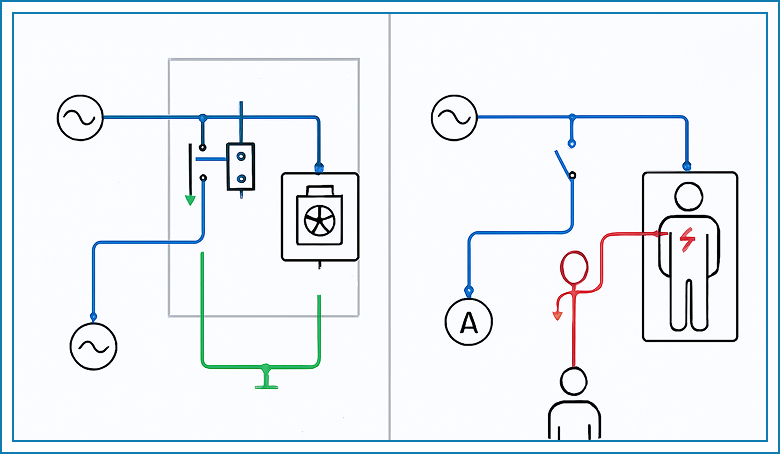

Четвертый уровень: заземление.

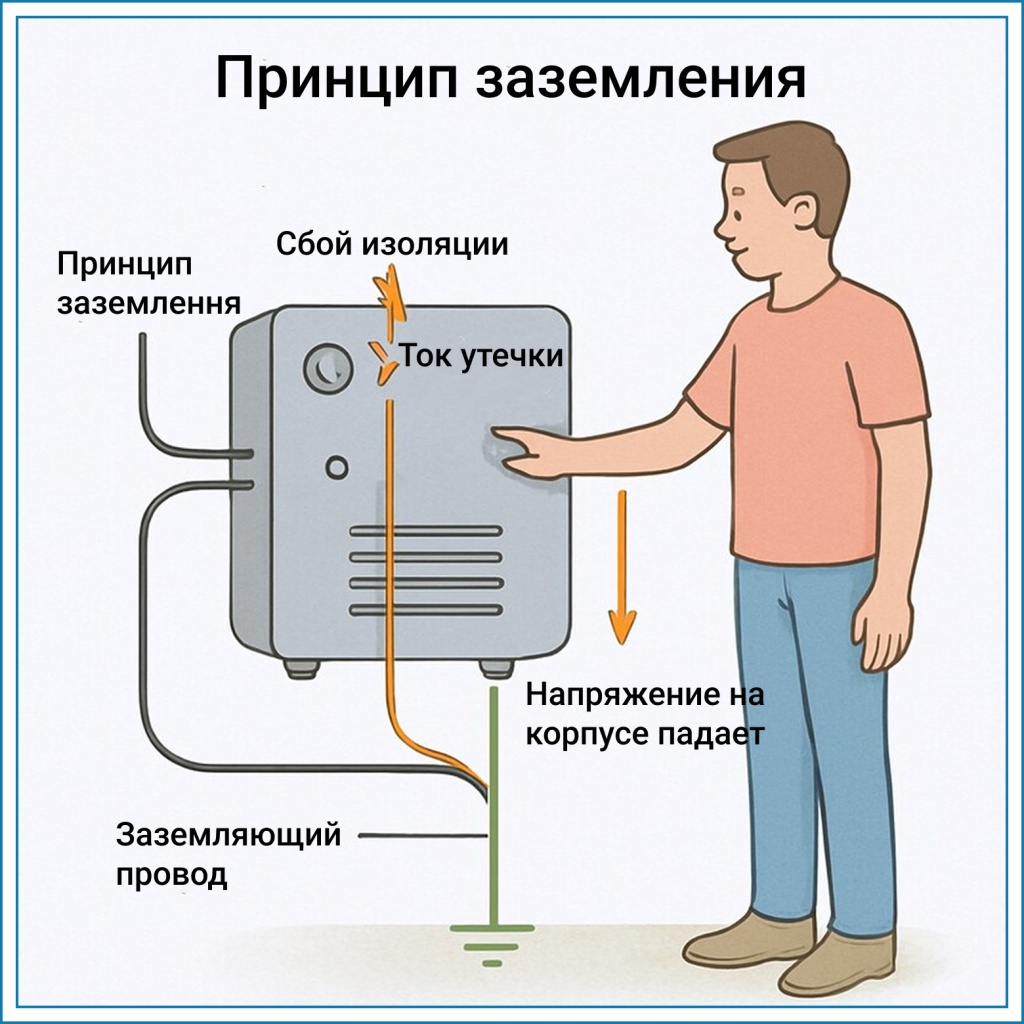

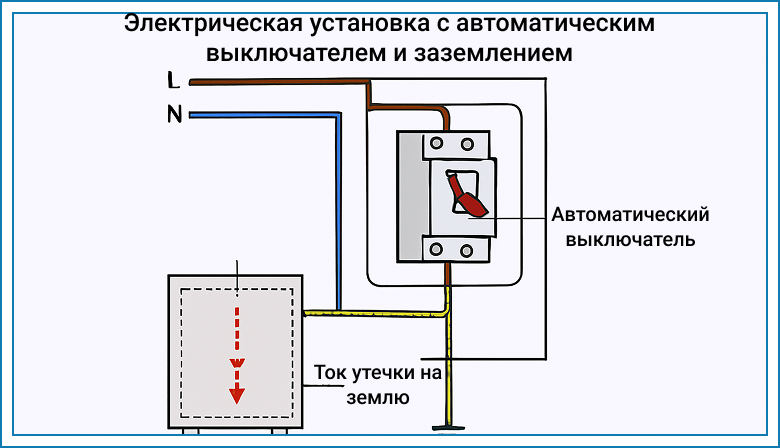

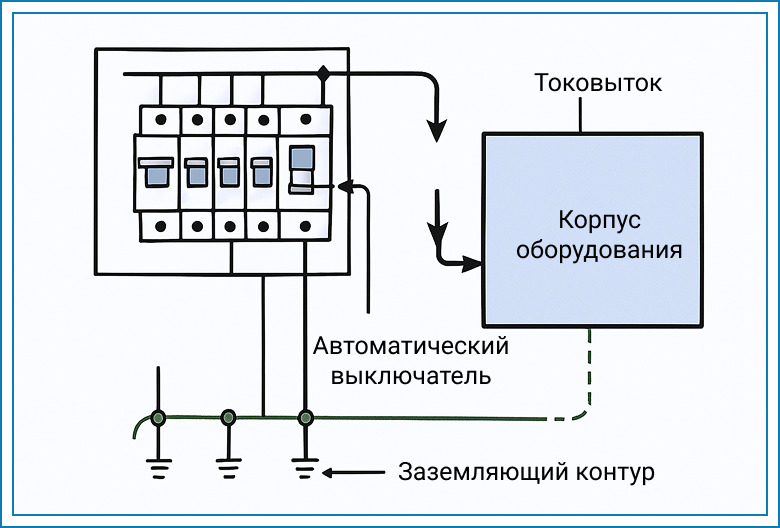

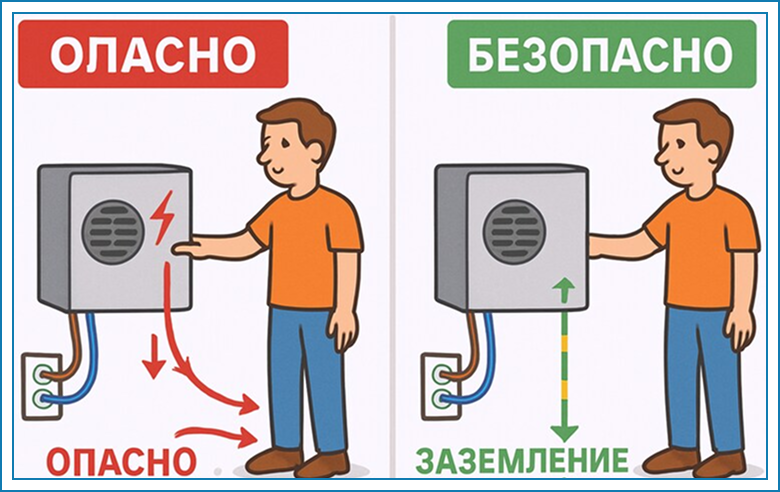

Вот мы и подошли к главному! Заземление создает надежный, низкоомный путь для аварийного тока, который возникает при пробое изоляции на корпус. Когда ток утечки уходит в землю, напряжение на корпусе прибора моментально падает до безопасного уровня. Это ключевой метод защиты, без которого другие системы могут быть неэффективны. Заземление – это фундамент, на котором строится вся современная электробезопасность.

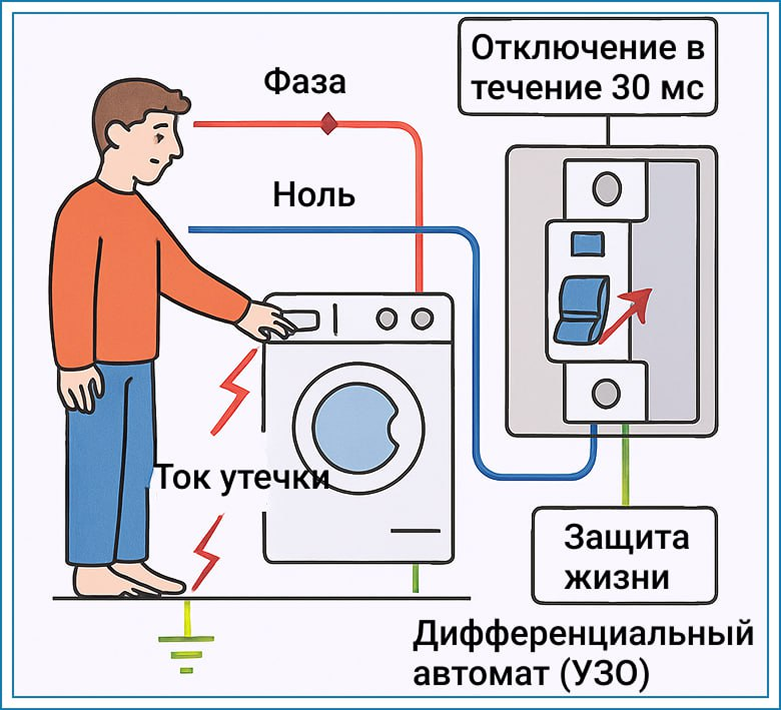

Пятый уровень: автоматическое отключение питания (УЗО, дифференциальные автоматы).

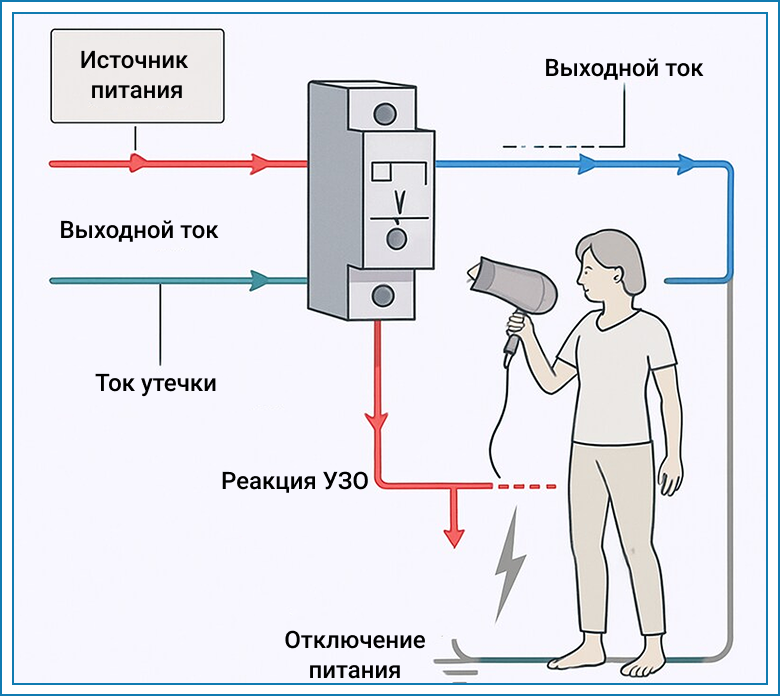

Эти устройства – настоящие «спасатели жизней». УЗО, устройство защитного отключения, постоянно сравнивает ток, который «вошел» в цепь, с током, который «вышел». Если обнаруживается малейшая разница (утечка тока, например, через тело человека), УЗО за доли секунды отключает электричество. Дифференциальные автоматы объединяют функции УЗО и обычного автоматического выключателя, защищая и от перегрузок, и от коротких замыканий, и от токов утечки.
Важно понимать, что заземление и УЗО работают в тандеме. Заземление обеспечивает путь для тока утечки, а УЗО «видит» этот ток и отключает питание. Без заземления УЗО может сработать медленнее или вообще не сработать, если утечка тока через тело человека недостаточна для его срабатывания.
Совет: установите УЗО на все группы розеток, особенно во влажных помещениях (кухня, ванная). Это не просто рекомендация, а жизненная необходимость!
Больше, чем просто защита от удара: функции заземления
Роль заземления гораздо шире, чем просто защита от поражения током. Оно является многофункциональным элементом системы безопасности.
Приоритетная защита людей – это его главная и наиболее очевидная функция. Как уже говорилось, при пробое изоляции на корпус, заземление мгновенно отводит ток в землю, не давая корпусу оказаться под опасным напряжением. Ваши прикосновения к такому прибору будут безопасными.

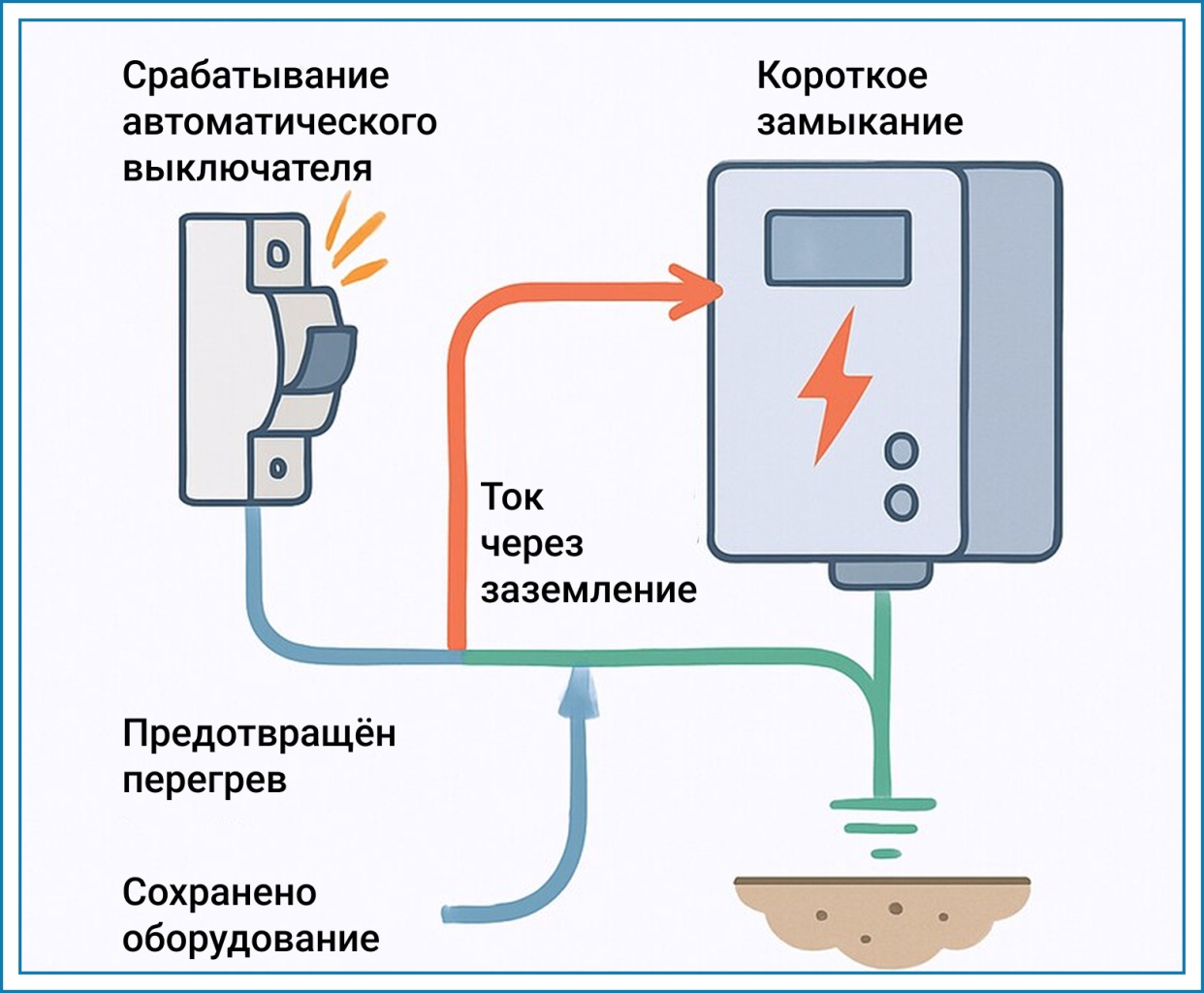

Заземление не только спасает людей, но и «жизнь» самой техники. При коротком замыкании на корпус, благодаря заземлению, возникает большой ток, который приводит к быстрому срабатыванию автоматических выключателей или предохранителей. Это предотвращает перегрев проводки, пожары и выход из строя самого электроприбора. По сути, заземление дает «зеленый свет» для быстрой работы защитной автоматики.

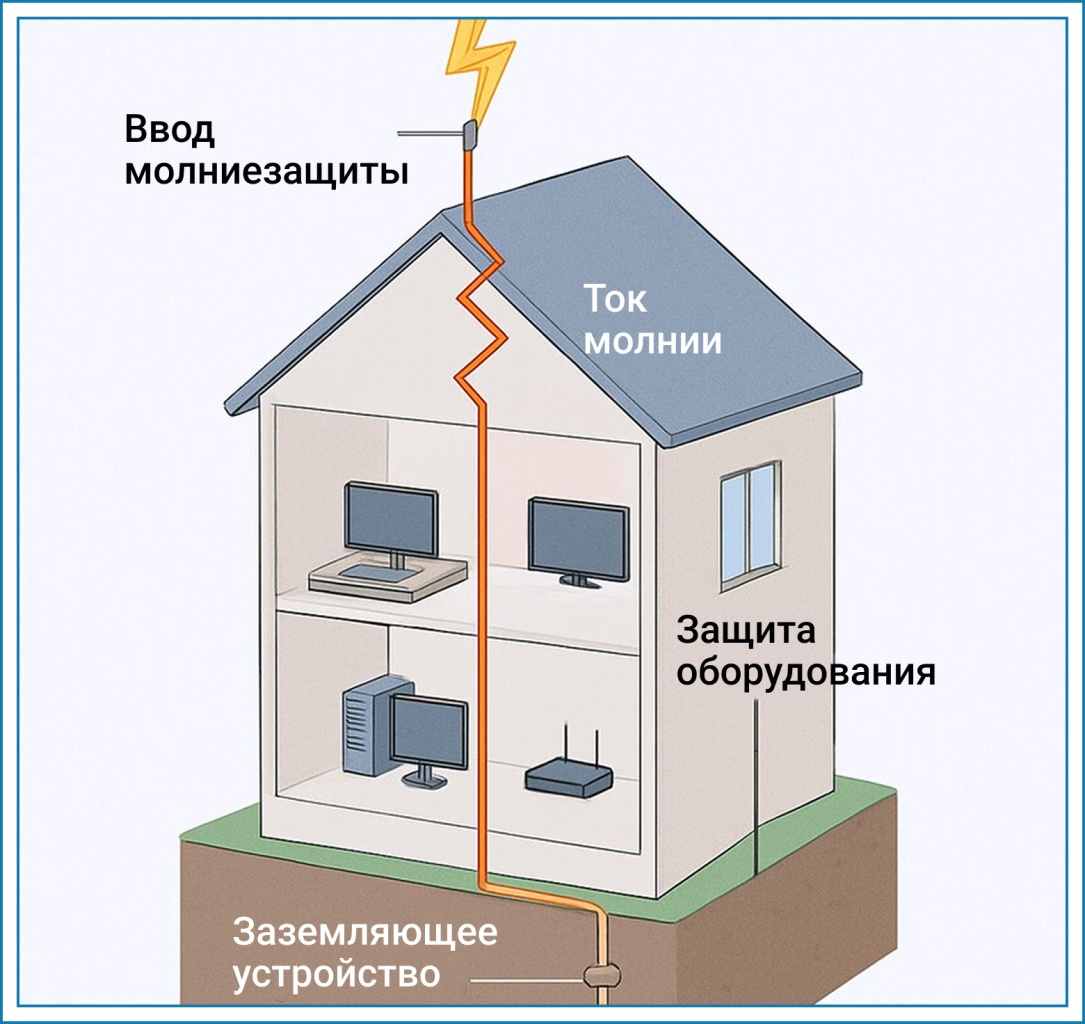

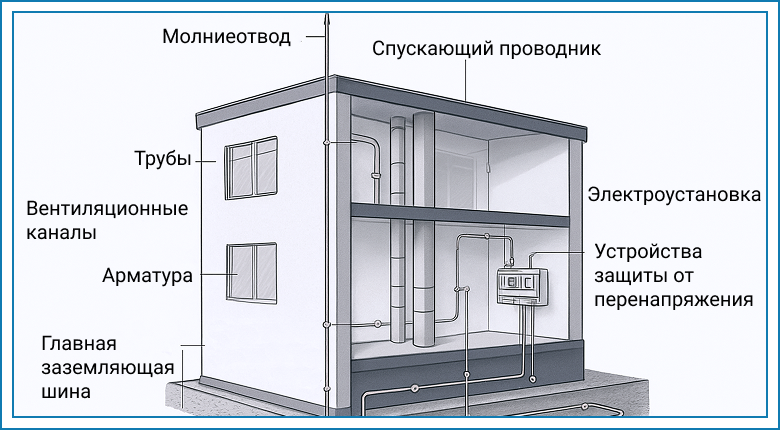

Заземление – неотъемлемая часть системы молниезащиты. Молниеотводы (громоотводы) на крышах зданий служат для перехвата разряда молнии, а заземляющее устройство отводит эту колоссальную энергию безопасно в землю, предотвращая пожары и повреждения электроники внутри здания. Без надежного заземления молниеотвод бесполезен.

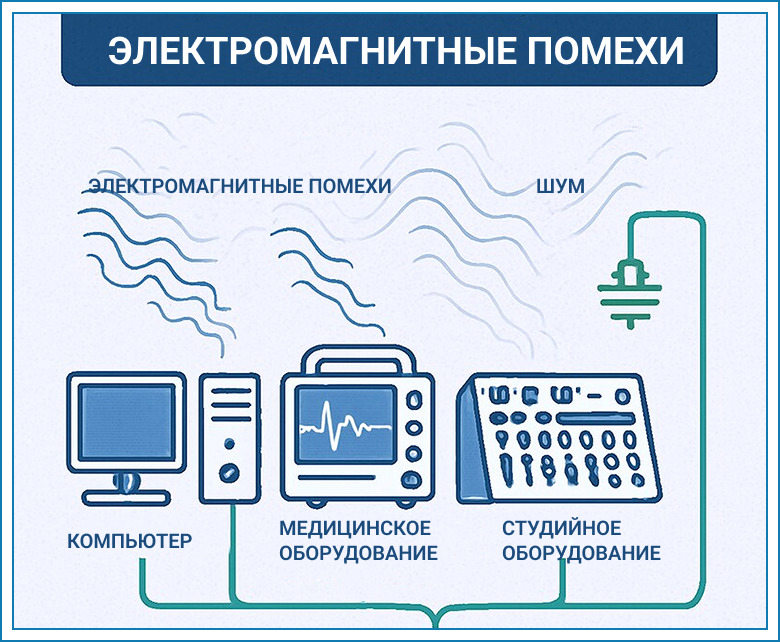

В современном мире, где электроника играет огромную роль, заземление выполняет функцию подавления электромагнитных помех и шумов. Чувствительное оборудование (компьютеры, медицинская аппаратура, студийное оборудование) требует надежного функционального заземления для стабильной и точной работы. Это позволяет избежать «глюков» и ошибок в передаче данных.
Таким образом, заземление – это не просто провод, ведущий в землю. Это сложная и жизненно важная система, которая является краеугольным камнем современной электробезопасности, обеспечивая защиту как для человека, так и для сложного оборудования, и гарантируя стабильную работу всей электрической инфраструктуры.
Виды заземления и заземляющих устройств
Каждый вид заземления и каждый элемент заземляющего устройства играет свою уникальную роль. В большинстве случаев эти компоненты работают вместе, создавая комплексную, многоуровневую систему защиты, которая обеспечивает надежность всей электроустановки. Именно глубокое понимание специфики каждого типа и элемента позволяет грамотно спроектировать и реализовать систему, способную по-настоящему эффективно защитить как людей, так и оборудование от любых электрических угроз.
Классификация заземления: многообразие защитных систем
Существуют разные типы заземления, каждый из которых играет уникальную роль в обеспечении безопасности и надежной работы электроустановок. Их классифицируют в зависимости от выполняемых функций.

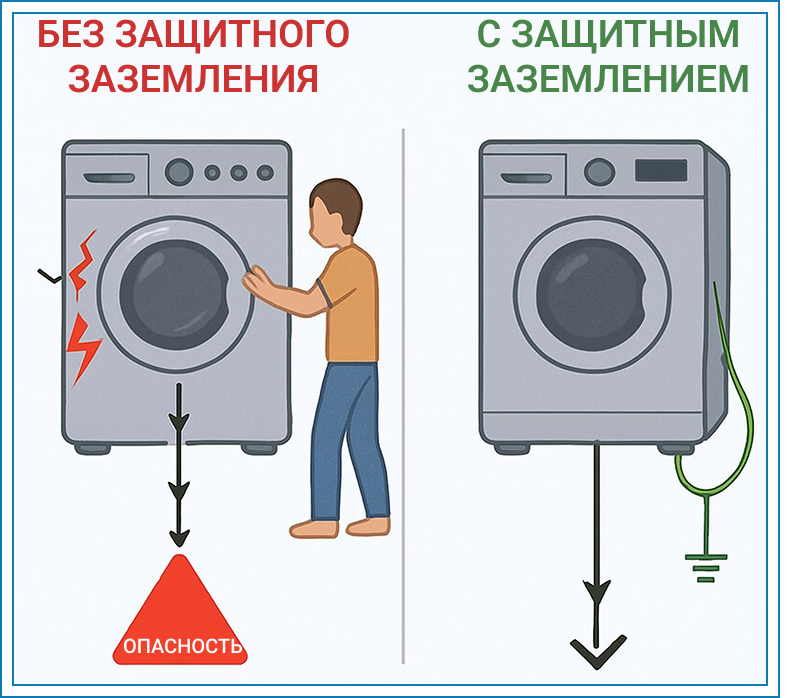

Защитное заземление.
Это, пожалуй, самый важный вид заземления с точки зрения электробезопасности. Его задача – защитить людей от поражения электрическим током при повреждении изоляции. Представьте: в стиральной машине пробило изоляцию, и корпус оказался под напряжением. Если есть защитное заземление, ток пойдет по пути наименьшего сопротивления – через заземляющий провод в землю, а не через тело человека, коснувшегося корпуса. Защитное заземление – это как подушка безопасности в автомобиле: оно срабатывает в аварийной ситуации, спасая жизни.

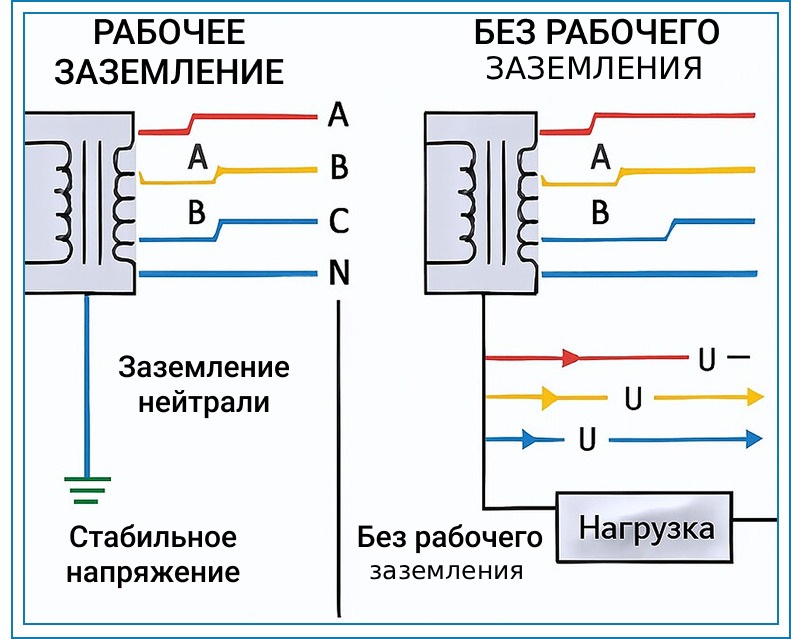

Рабочее заземление.
Этот вид заземления необходим не для защиты от поражения током, а для обеспечения нормальной работы самой электроустановки. Например, в трехфазных электрических сетях нейтраль (нулевая точка) трансформатора заземляется для поддержания стабильного напряжения и правильной работы защитных устройств. Без рабочего заземления в сети могут возникнуть опасные перекосы напряжения.

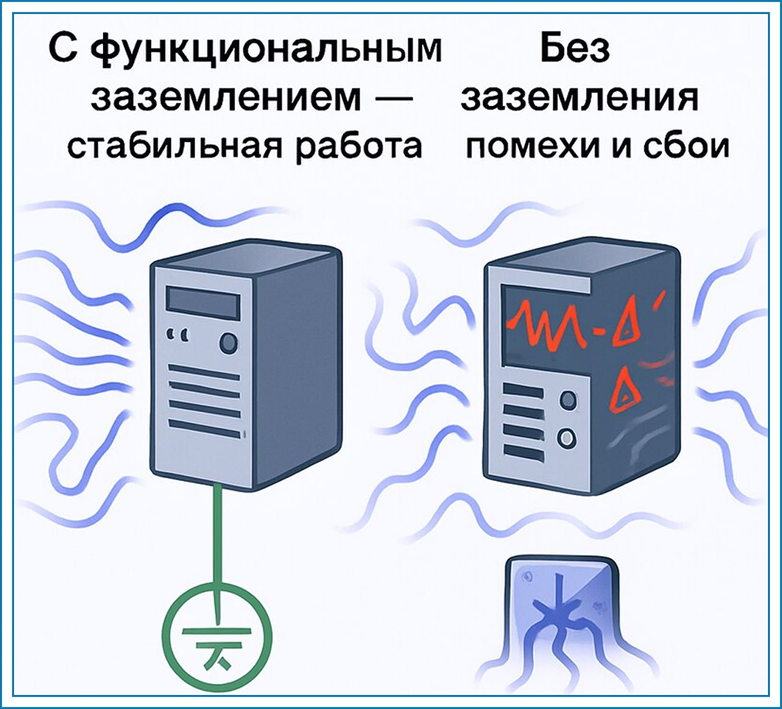

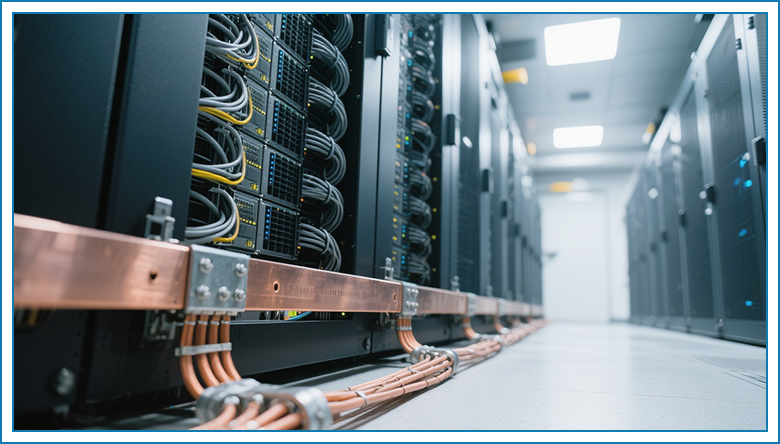

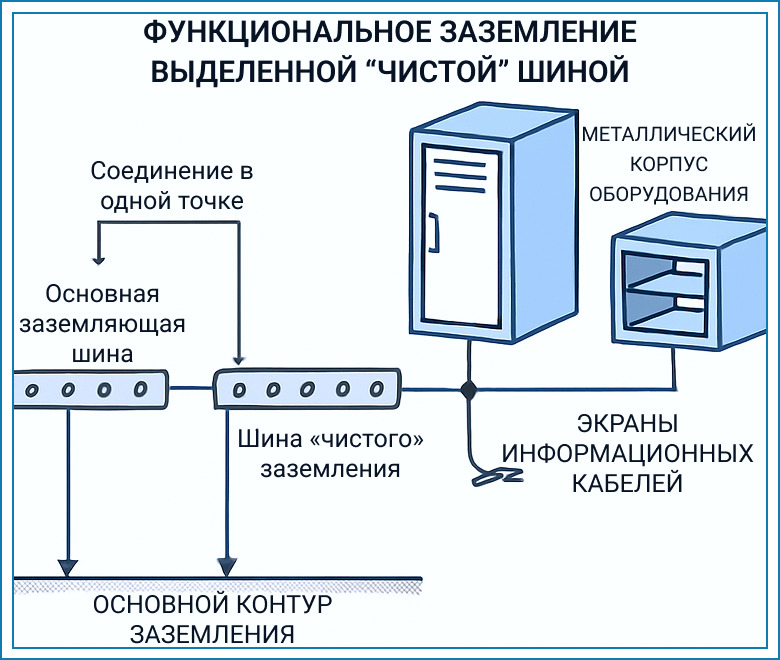

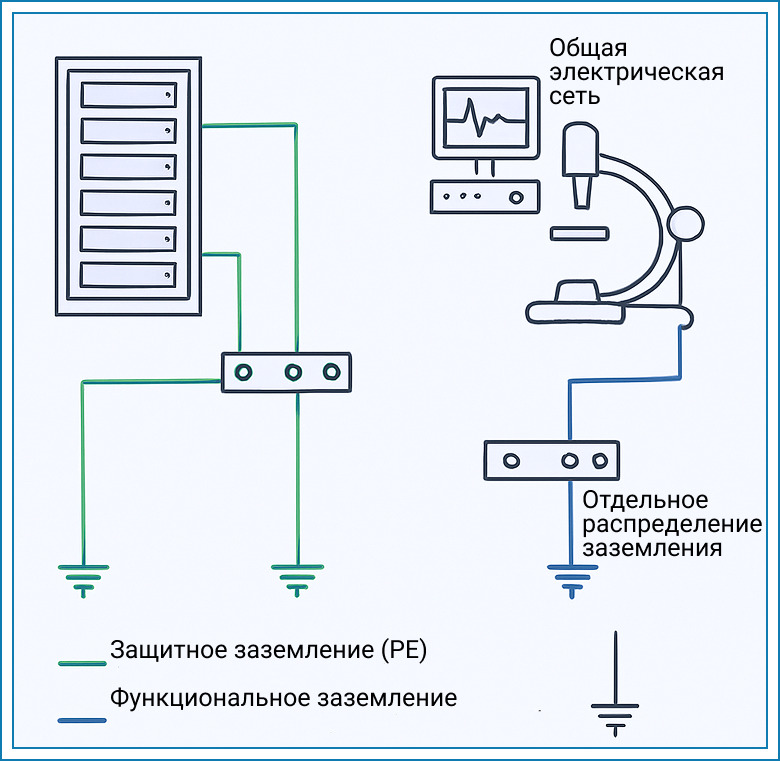

Функциональное (информационное) заземление.
Этот вид заземления становится все более важным. Он используется для защиты чувствительной электронной аппаратуры от электромагнитных помех и шумов: компьютеров, медицинского оборудования, измерительных приборов. Правильное функциональное заземление обеспечивает стабильную и точную работу оборудования, предотвращая сбои и ошибки в передаче данных.

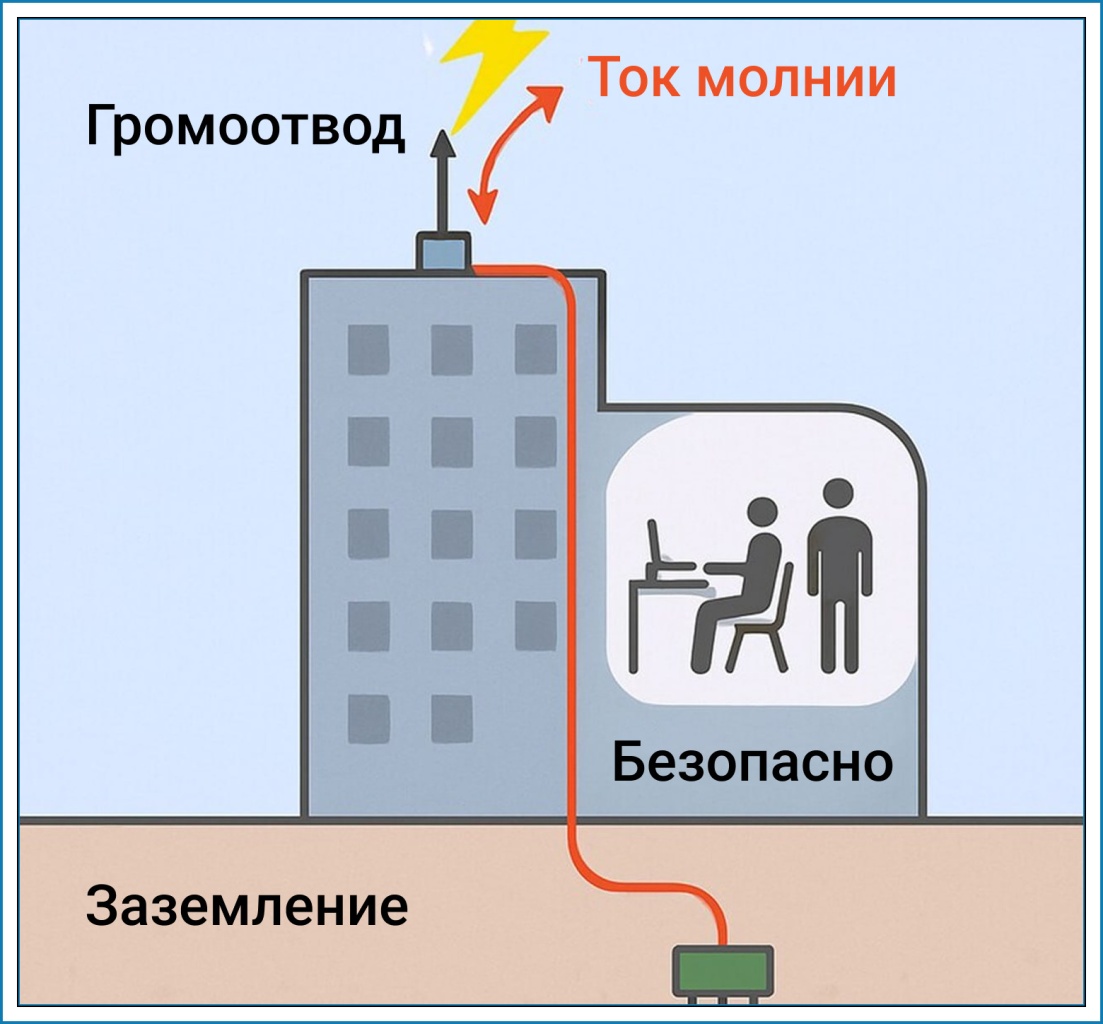

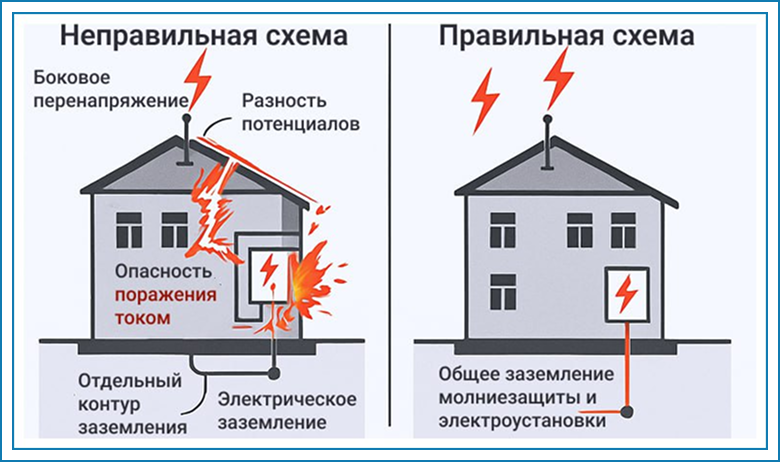

Молниезащитное заземление.
Мощный разряд молнии – это колоссальный выброс энергии, способный вызвать пожар и разрушить здание. Молниезащитное заземление предназначено для отвода тока молнии безопасно в землю. Оно является частью системы внешней молниезащиты, включающей в себя молниеотводы (громоотводы) на крыше здания и заземляющее устройство.

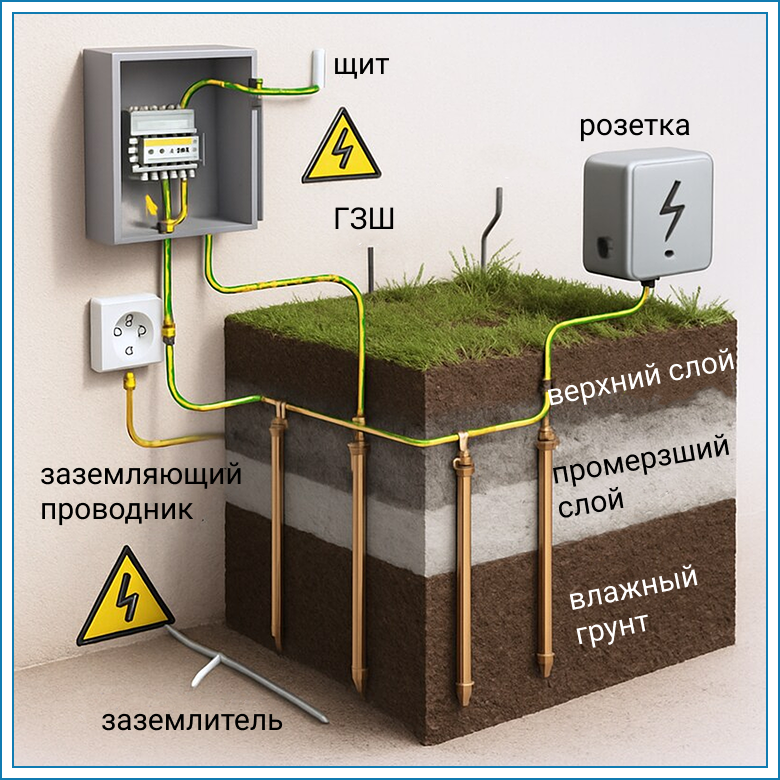

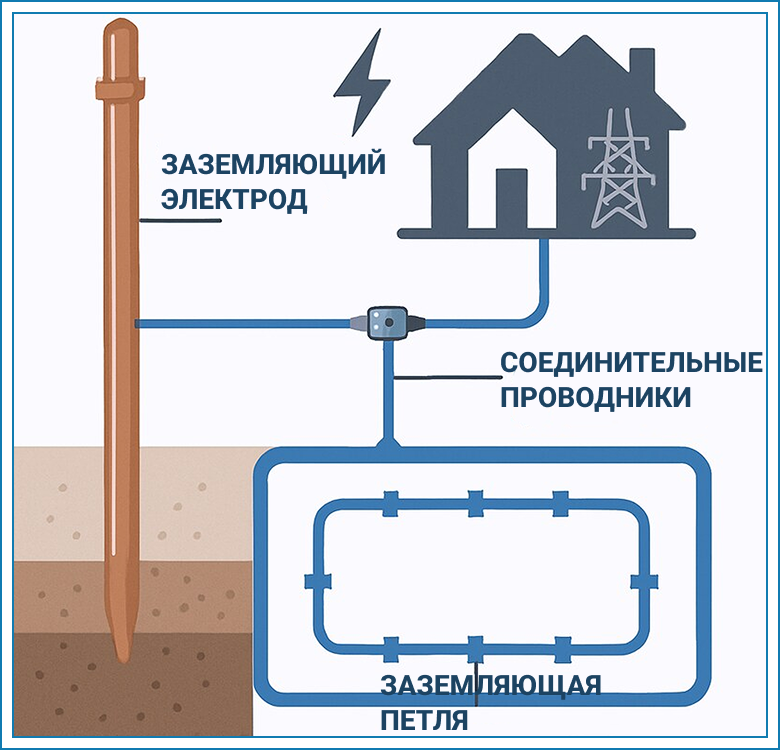

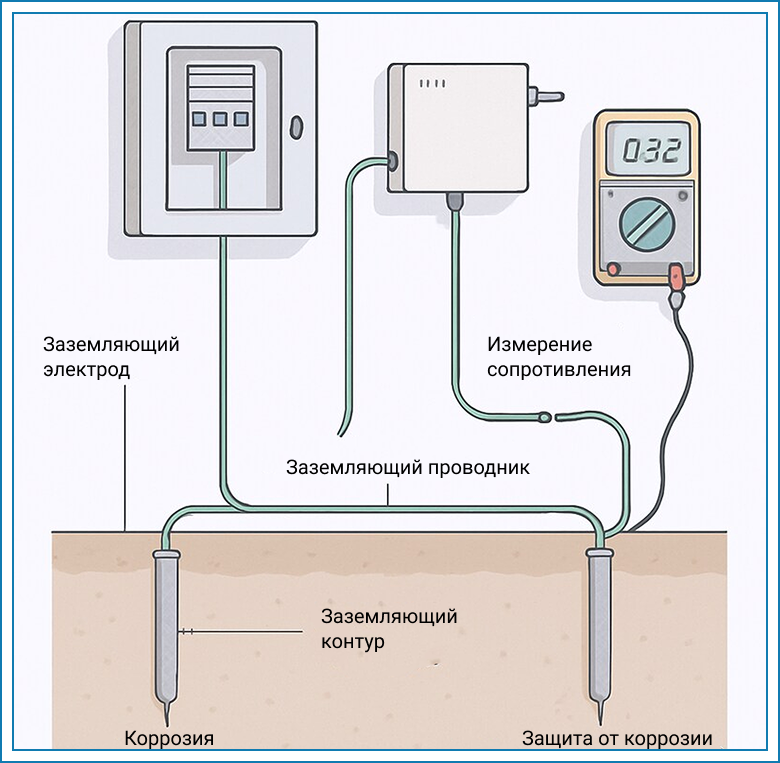

Из чего состоит ваша защита? Элементы заземляющего устройства
Чтобы заземление работало как единая, надежная система, оно состоит из нескольких ключевых компонентов, каждый из которых выполняет свою важную функцию. Понимание этих элементов поможет вам лучше представить, как ток безопасно отводится в землю.

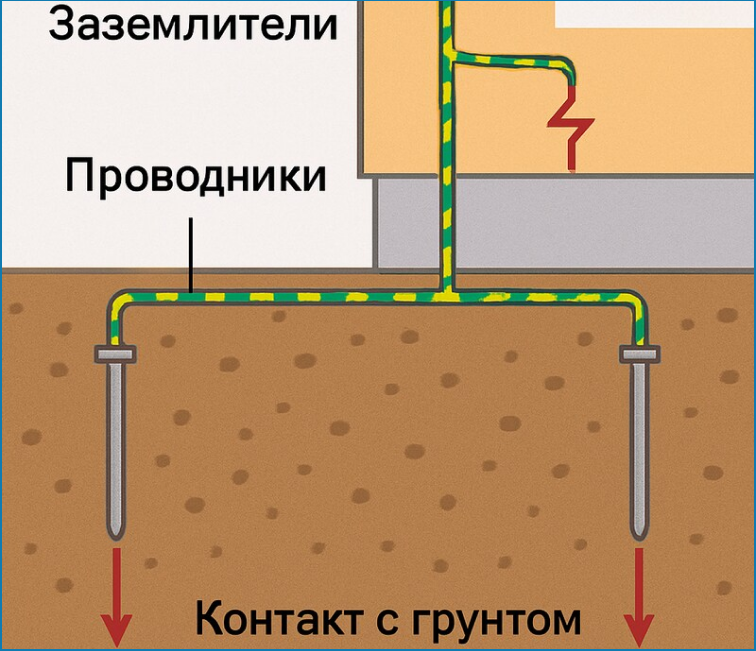

Заземлители
Это главные «поглотители» электрического тока. Они представляют собой проводящие части, которые находятся в непосредственном контакте с землей. Их задача – обеспечить максимально эффективный переход тока из электроустановки в грунт. Заземлители делятся на два основных типа:

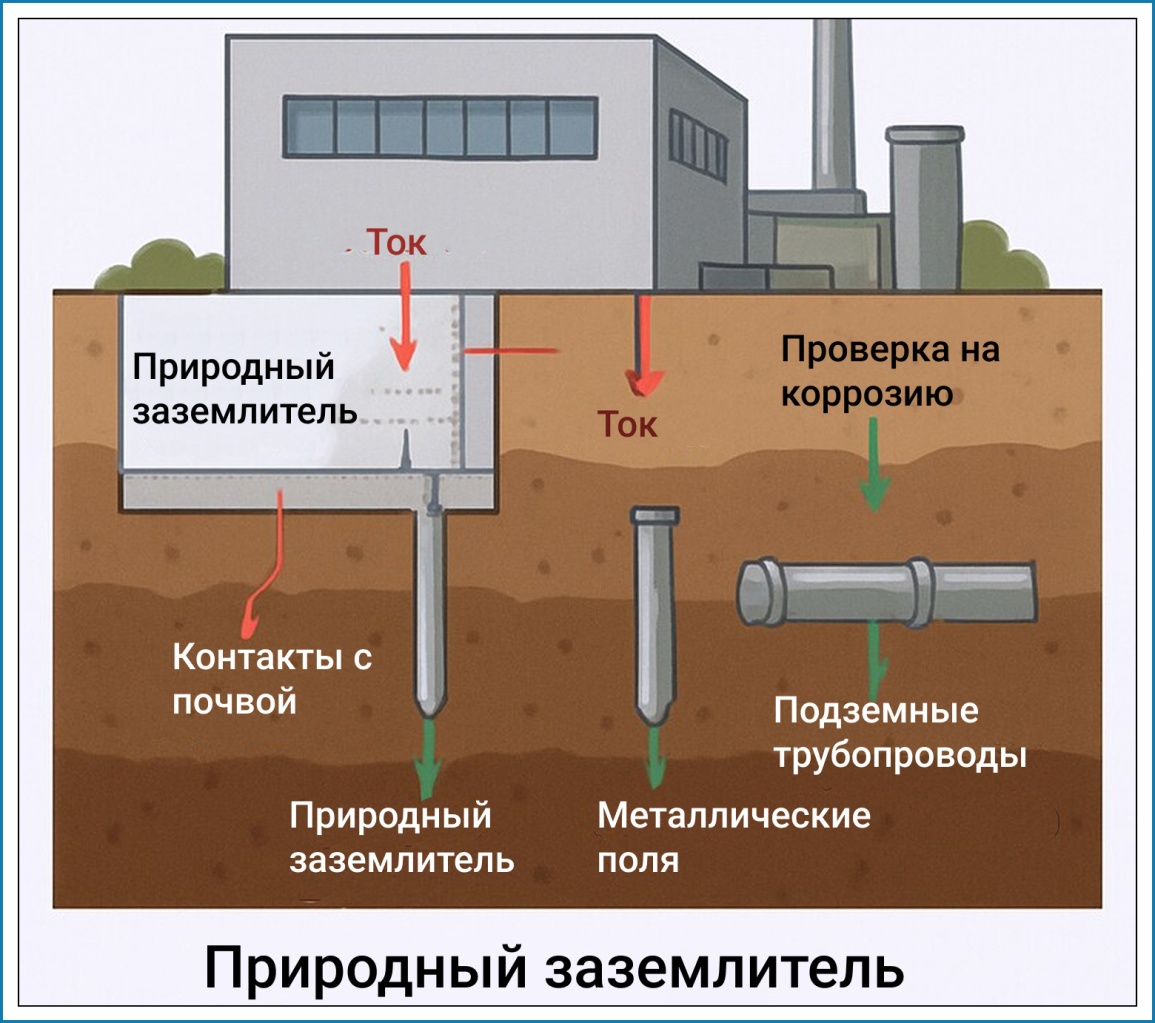

Естественные заземлители.
Это уже существующие в земле металлические конструкции, которые по стечению обстоятельств обладают хорошим контактом с грунтом. К ним относятся, например, металлические трубопроводы, идущие под землей (кроме горючих и взрывоопасных веществ), арматура железобетонных фундаментов зданий, свай, а иногда и металлические части зданий, имеющие надежное соединение с землей. Их преимущество – они уже есть, что может упростить монтаж. Однако их характеристики нужно тщательно проверять, так как со временем они могут терять свои свойства из-за коррозии или изменения грунта.

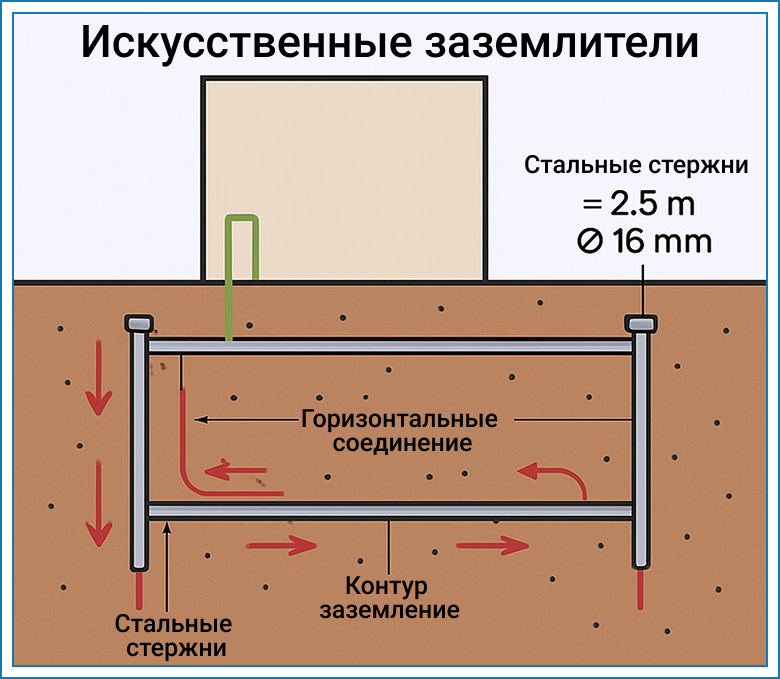

Искусственные заземлители.
Это элементы, специально предназначенные и установленные для целей заземления. Чаще всего это вертикально забитые в землю стальные стержни (например, диаметром 16 мм и длиной от 2,5 метров), металлические трубы или горизонтально уложенные стальные полосы. Их располагают в определенном порядке (например, в виде контура вокруг здания или линии), чтобы добиться необходимого низкого сопротивления. Искусственные заземлители проектируются и монтируются с учетом всех требований, что обеспечивает их предсказуемую и высокую эффективность.
Заземляющие проводники
Если заземлитель – это «приемник» тока в земле, то заземляющий проводник – это «дорога», по которой ток достигает этого приемника. Заземляющие проводники – это металлические шины или провода (чаще всего медные или стальные), которые надежно соединяют металлические корпуса электрооборудования, металлические части электроустановок, нейтрали трансформаторов и другие заземляемые элементы с заземлителем. Эти проводники должны быть проложены таким образом, чтобы исключить механические повреждения, и иметь достаточное сечение, чтобы без перегрева выдержать ток утечки.

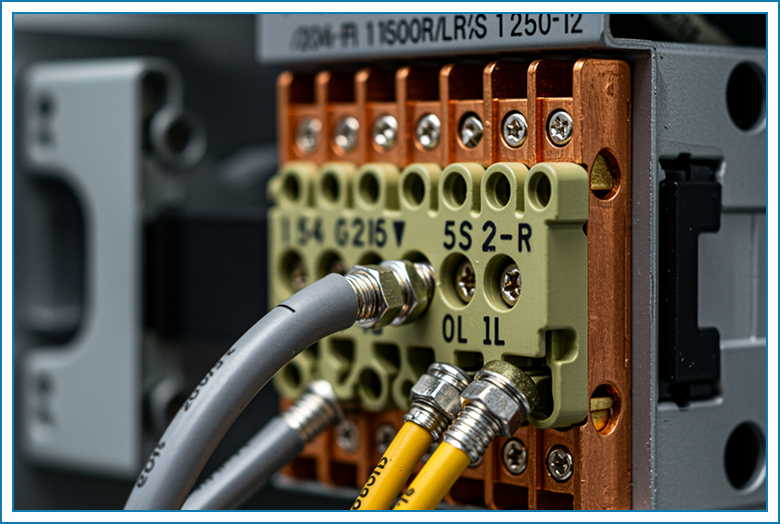

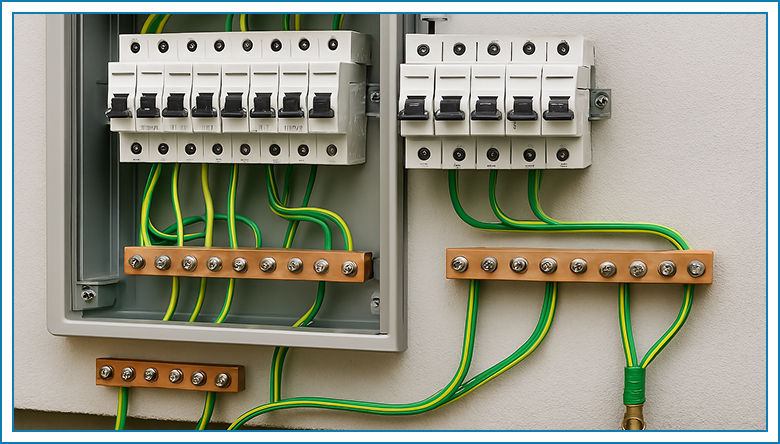

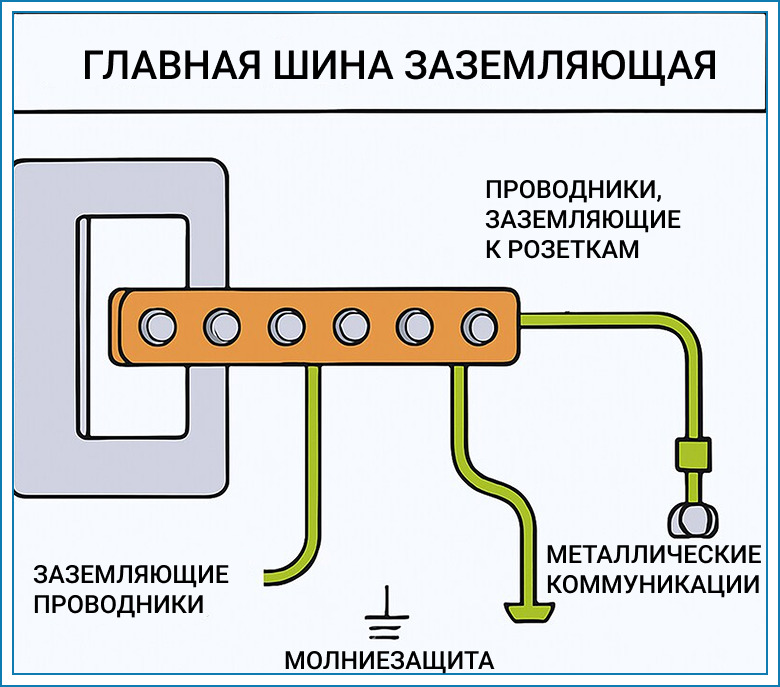

Главная заземляющая шина
Главная Заземляющая Шина (ГЗШ) – это центральный «коммутационный пункт» всей системы заземления объекта. Обычно она располагается внутри вводного распределительного устройства или рядом с ним. К ГЗШ подключаются все основные заземляющие и защитные проводники от различных частей электроустановки: отходящие линии к розеткам, заземление основного оборудования, молниезащита, а также, при необходимости, металлические коммуникации (например, водопроводные трубы). ГЗШ обеспечивает электрическую непрерывность и надежное соединение всех заземляемых частей с общим заземляющим устройством. Это сердце системы, гарантирующее, что любой потенциально опасный ток будет направлен по безопасному пути в землю.
Все эти элементы – заземлители, проводники и ГЗШ – работают в тесной связке. Их правильный выбор, монтаж и регулярная проверка критически важны для создания по-настоящему безопасной и надежной электрической системы.

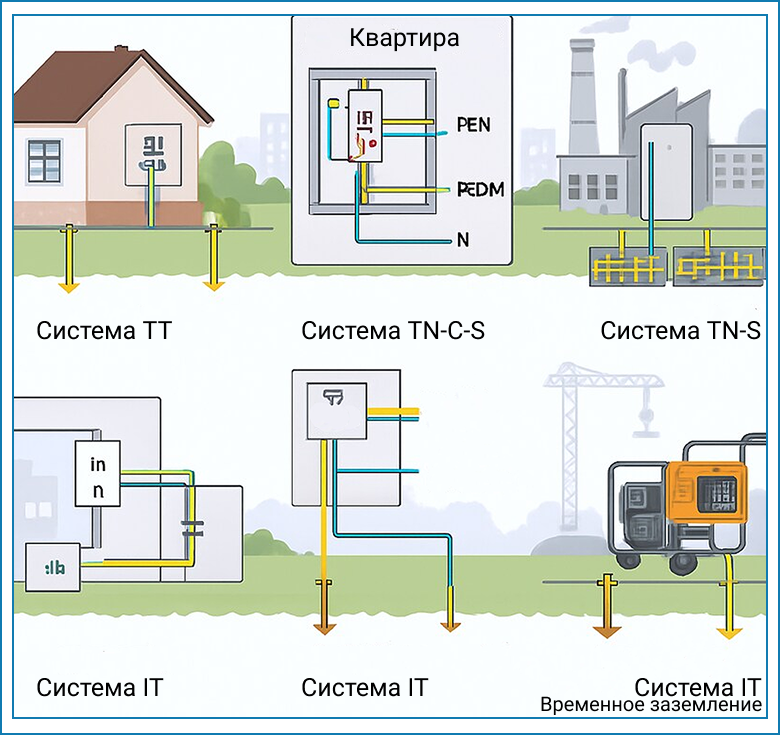

Системы заземления по классификации IEC
Теперь, когда мы разобрались с элементами заземления, пришло время изучить, как эти элементы объединяются в различные системы заземления. Международная электротехническая комиссия (IEC) разработала классификацию, которая помогает понять, как нейтраль источника питания и защитное заземление подключены к земле, что критически важно для безопасности и надежности всей электросети.

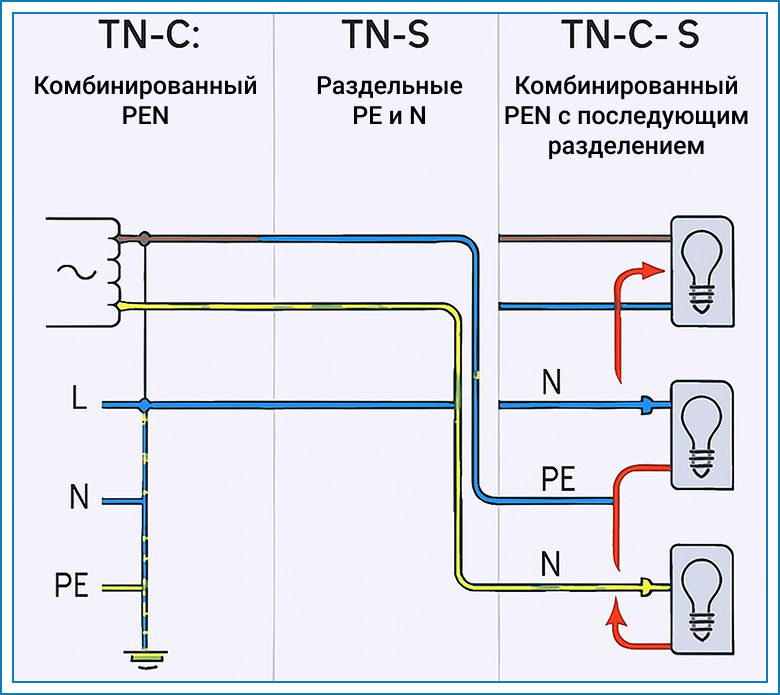

Системы TN (Terra-Neutral)
В системах TN нейтраль источника питания напрямую заземлена. Это означает, что в случае короткого замыкания на корпус или повреждения изоляции, ток может вернуться к источнику по земляному контуру, вызывая срабатывание защитных устройств. Системы TN делятся на три основных типа, отличающихся тем, как нейтральный и защитный проводники идут от источника к потребителю:

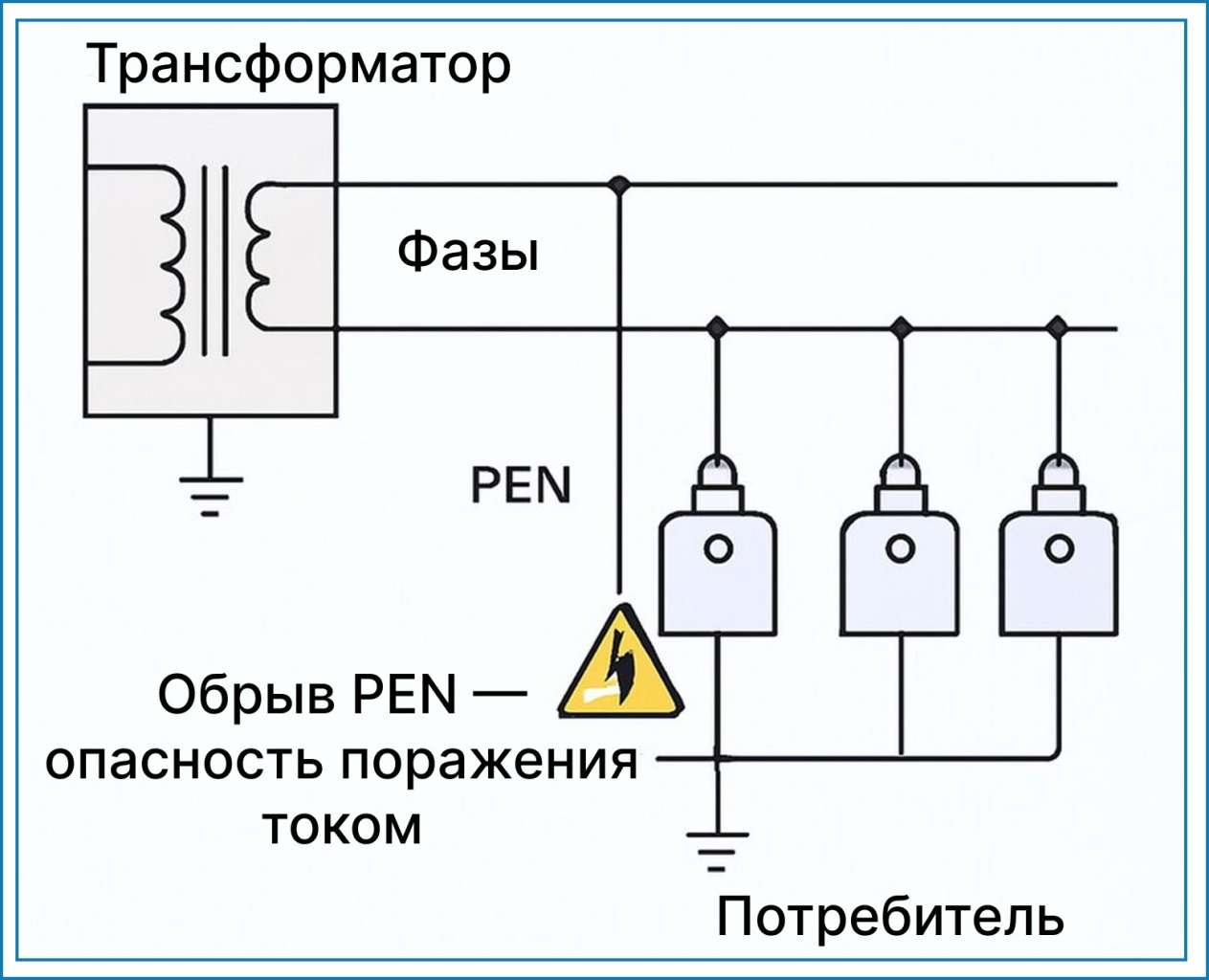

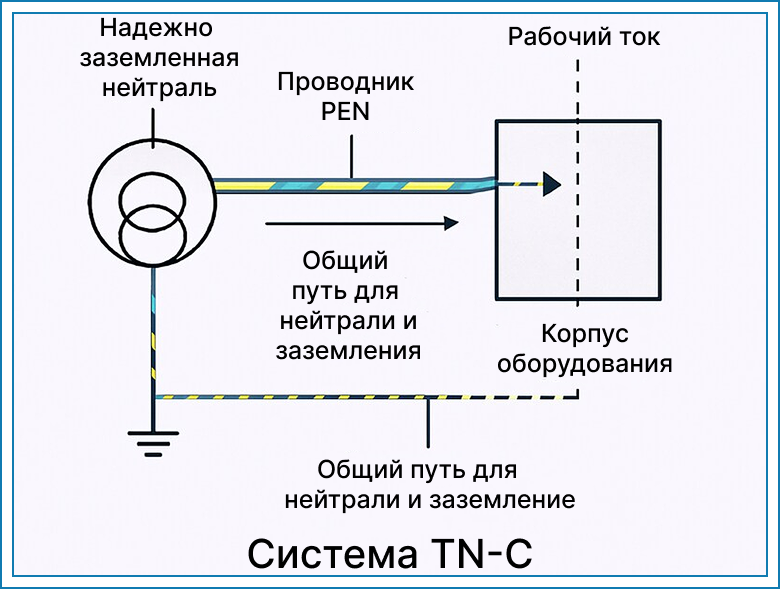

Система TN-C (Terra-Neutral-Combined).
Это старейшая и самая простая система. В ней нейтральный провод (N) и защитный провод (PE) объединены в один общий проводник, который называется PEN-проводником. Это означает, что по одному и тому же проводу одновременно текут рабочий ток (нейтраль) и потенциальный ток защиты (заземление).
Преимущества: простота монтажа, экономия на количестве проводов.
Основной недостаток – низкая безопасность. Если PEN-проводник обрывается где-либо на пути к потребителю, все металлические корпуса приборов, подключенные к этому проводу, окажутся под опасным фазным напряжением. Кроме того, в такой системе невозможно полноценно использовать устройства защитного отключения (УЗО), так как они не могут эффективно отличить рабочий ток от тока утечки. Часто встречаются блуждающие токи, которые могут вызывать помехи.
Система TN-C встречается в очень старых жилых домах и некоторых промышленных объектах, но сегодня запрещена для новых или реконструируемых жилых зданий из-за низкой безопасности.

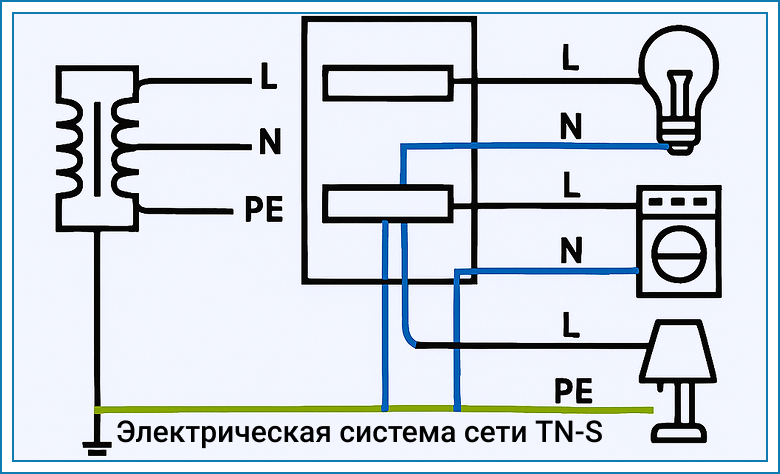

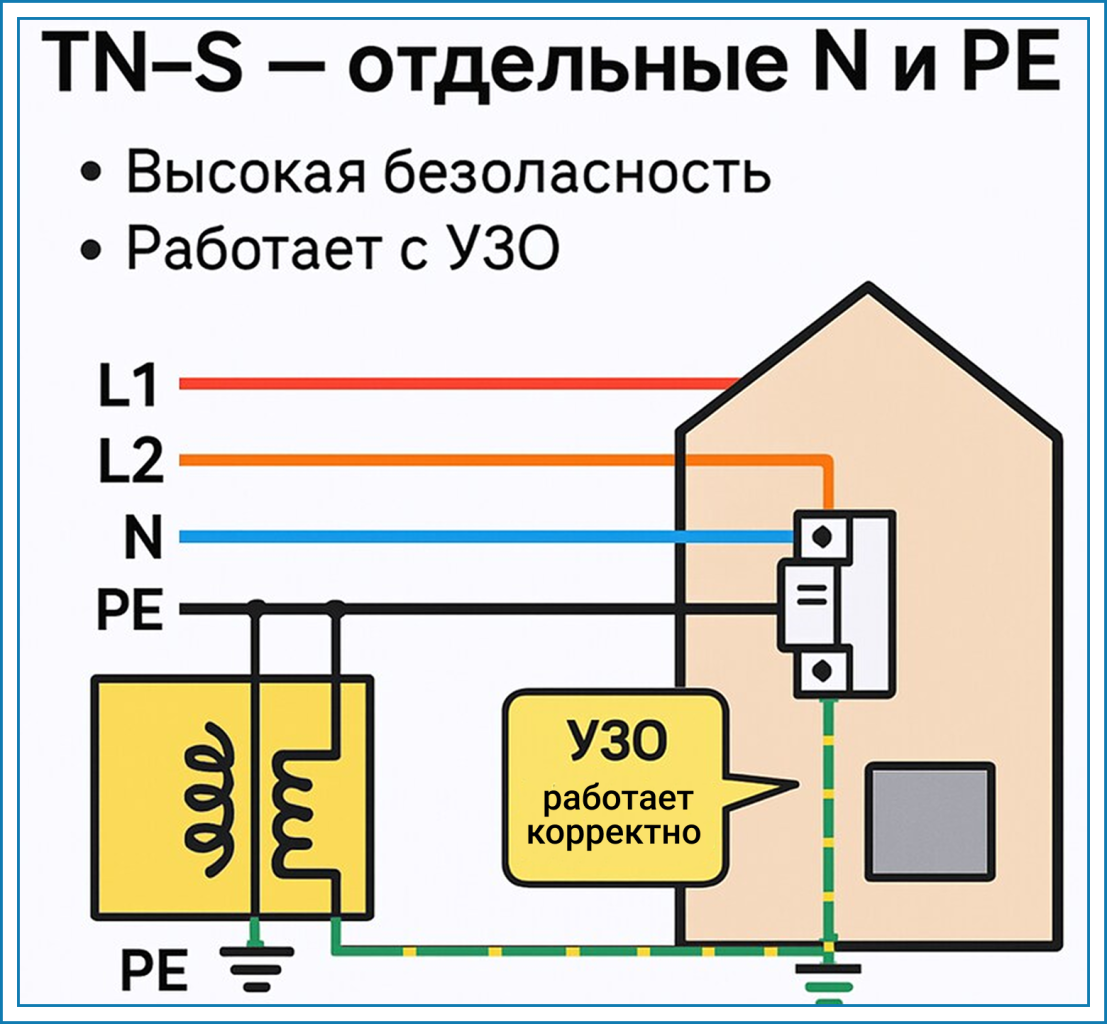

Система TN-S (Terra-Neutral-Separate).
Это современная и безопасная система. В ней защитный провод (PE) и нейтральный провод (N) идут отдельно от самого источника питания (трансформаторной подстанции) до каждого потребителя. Они никогда не соединяются после точки заземления источника.
Преимущества: высочайший уровень безопасности. Отдельный PE-проводник обеспечивает надежный путь для тока утечки, не зависящий от рабочего нейтрального провода. Это позволяет полноценно применять УЗО, которые мгновенно отключают питание при утечке. Минимизируются электромагнитные помехи и блуждающие токи.
Недостатки: требует большее количество проводов, что делает монтаж дороже и сложнее.
Система TN-S – стандарт для нового строительства в жилых, коммерческих и промышленных объектах. Рекомендуется для всех современных электроустановок.

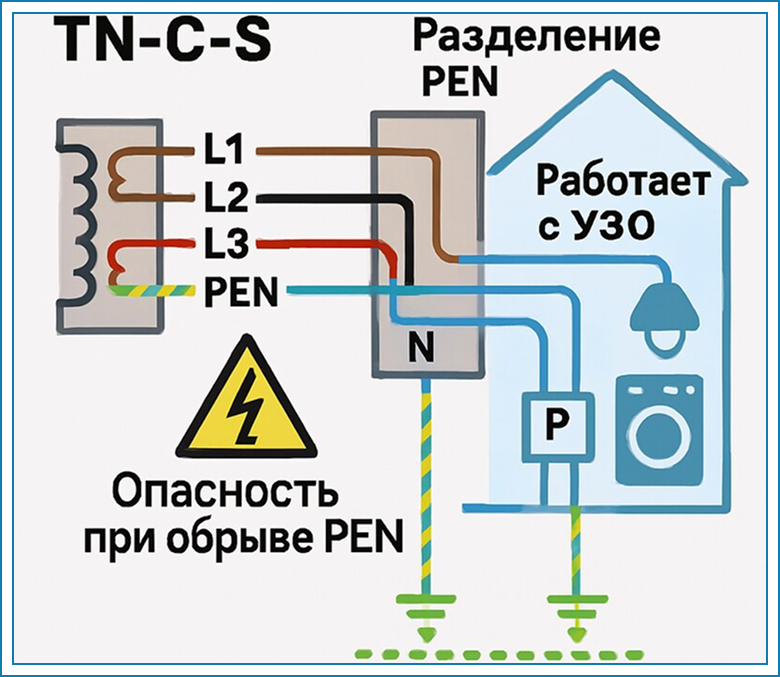

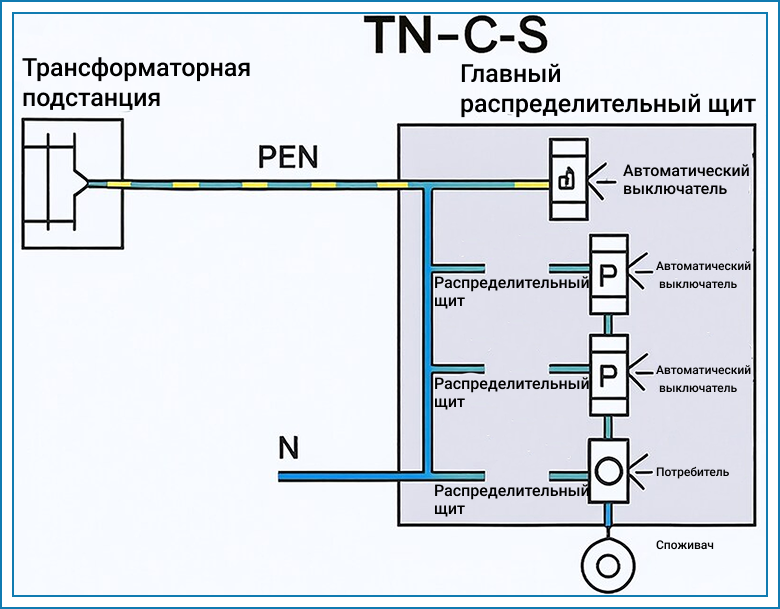

Система TN-C-S (Terra-Neutral-Combined-Separate).
Это компромиссный вариант, который часто встречается при реконструкции старых сетей. В этой системе PEN-проводник идет от источника (например, до вводного щитка здания), а затем разделяется на отдельные PE (защитный) и N (нейтральный) проводники. Это разделение происходит один раз и никогда не должно соединяться повторно.
Преимущества: позволяет относительно безопасно модернизировать старые TN-C сети до стандарта, допускающего использование УЗО внутри здания. Более экономичен, чем полная перекладка сети на TN-S.
Недостатки: сохраняет риск опасности обрыва PEN-проводника до точки разделения. Если обрыв происходит на этом участке, вся внутренняя система заземления здания окажется под напряжением, что крайне опасно.
Система TN-C-S широко используется при реконструкции электроустановок, особенно в многоквартирных домах, где внешняя сеть остается TN-C, а внутренняя проводка модернизируется.

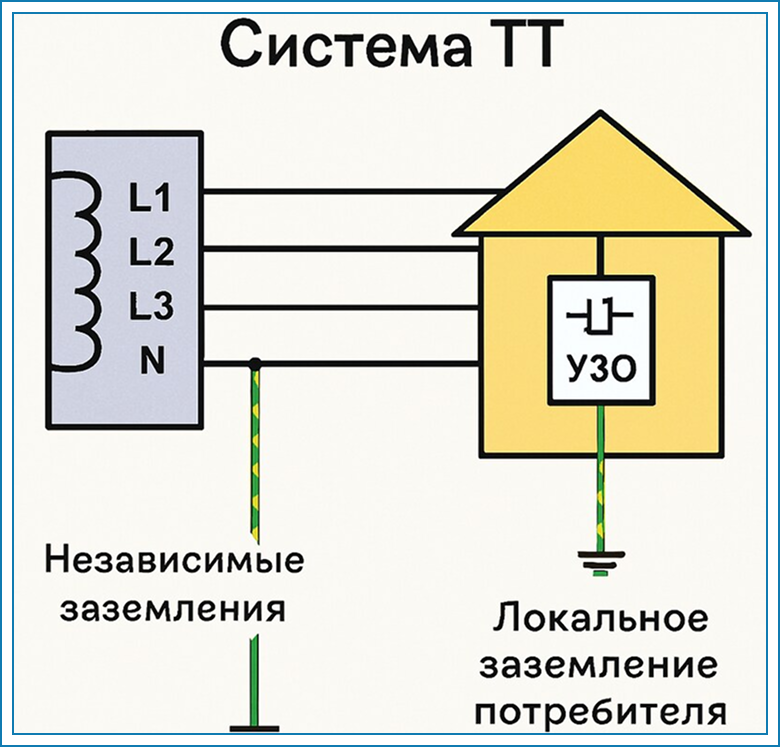

Система TT (Terra-Terra)
В системе TT нейтраль источника питания заземлена так же, как и в TN-системах. Однако потребитель (например, частный дом) имеет свое собственное, независимое заземляющее устройство, которое никак не связано с заземлением нейтрали источника через общие провода. Защитный провод PE у потребителя подключается именно к этому локальному заземлителю.
Преимущества: высокий уровень безопасности при условии обязательного применения УЗО на каждой защищаемой линии. В случае повреждения изоляции, ток утечки направляется через локальное заземление, и УЗО срабатывает, отключая питание. Такая система хорошо подходит для местностей с неоднородным или сложным грунтом, а также для мобильных установок.
Недостатки: для надежной работы обязательно требуется установка УЗО на всех цепях, так как ток короткого замыкания на корпус в этой системе может быть недостаточным для срабатывания обычных автоматических выключателей или предохранителей из-за высокого сопротивления контура «земля-земля». Это увеличивает стоимость и сложность защиты.
Система TT часто используется для питания отдельных зданий (например, частных домов) в сельской местности или там, где подключение к системе TN-S затруднено или ненадежно, а также для мобильных электроустановок (строительные площадки, торговые павильоны).

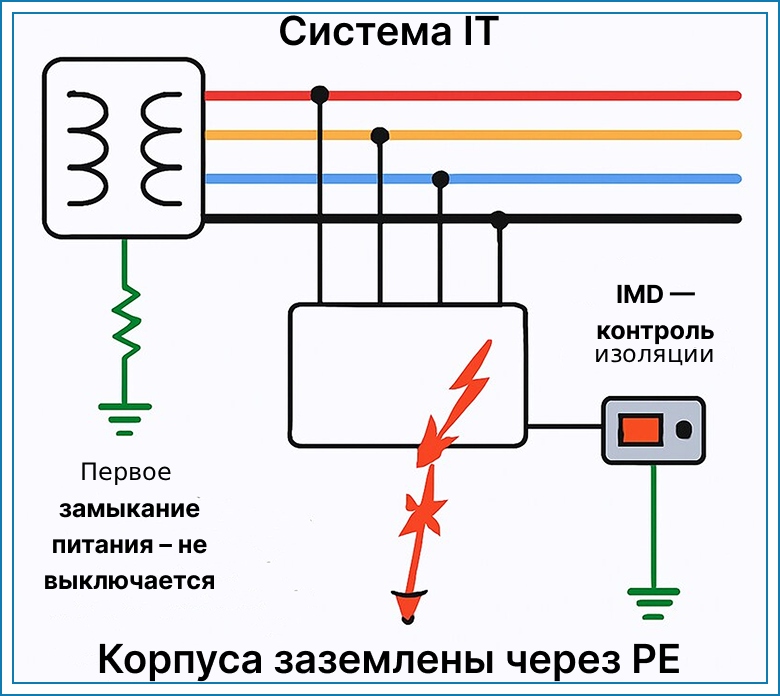

Система IT (Isolated Terra)
Система IT принципиально отличается от всех остальных. В ней нейтраль источника питания изолирована от земли или заземлена через большое сопротивление. Это означает, что прямой связи между нейтралью и землей нет, или она очень слабая. При этом все открытые проводящие части электроустановок у потребителя заземляются.
Преимущества: главное преимущество – высочайшая непрерывность питания при первом замыкании на землю. Если происходит первый пробой изоляции на корпус, система не отключается немедленно, так как нет прямого пути для большого тока замыкания. Это позволяет оперативно выявить и устранить неисправность, не прерывая работу критически важных систем. Часто используется с устройствами контроля изоляции, которые сигнализируют о первом замыкании.
Недостатки: система сложнее и дороже в реализации. Требует постоянного контроля изоляции. Если произойдет второе замыкание на землю в другой фазе, то возникает короткое замыкание, и тогда уже защита сработает.

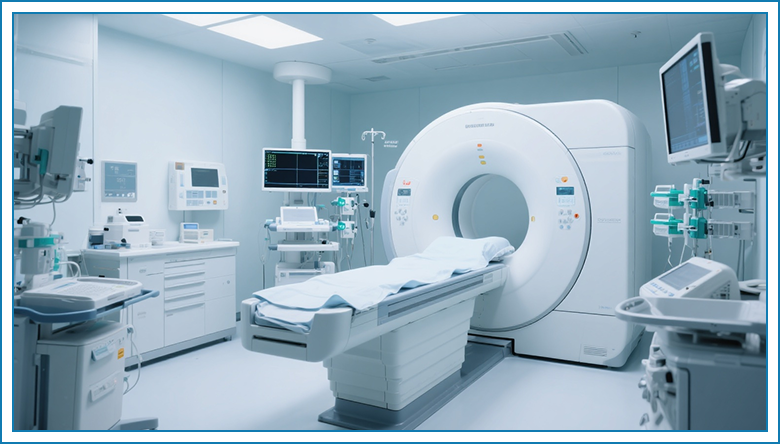

Система IT подходит для объектов, где критически важна непрерывность электроснабжения и малейший перебой недопустим, например, в операционных блоках больниц, на производствах с непрерывным технологическим процессом, в центрах обработки данных.
Каждая из этих систем имеет свою нишу применения, свои плюсы и минусы. Выбор конкретной системы заземления – это всегда компромисс между безопасностью, стоимостью и требованиями к надежности, который строго регламентируется нормативными документами.
Нормативные требования и правила устройства заземления

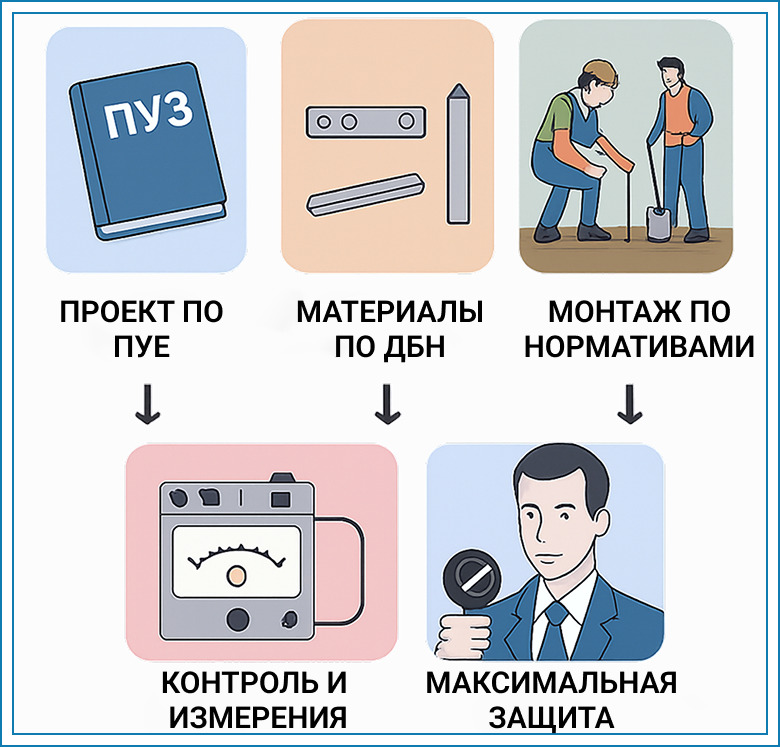

Создание надежной системы заземления – это не дело интуиции или случайных решений. Это строго регулируемый процесс, основанный на многолетнем опыте и научных исследованиях в области электробезопасности. Каждая деталь, от выбора материала до глубины заложения, регламентируется нормативными документами, задача которых – обеспечить максимальную защиту.
Ключевые нормативные документы

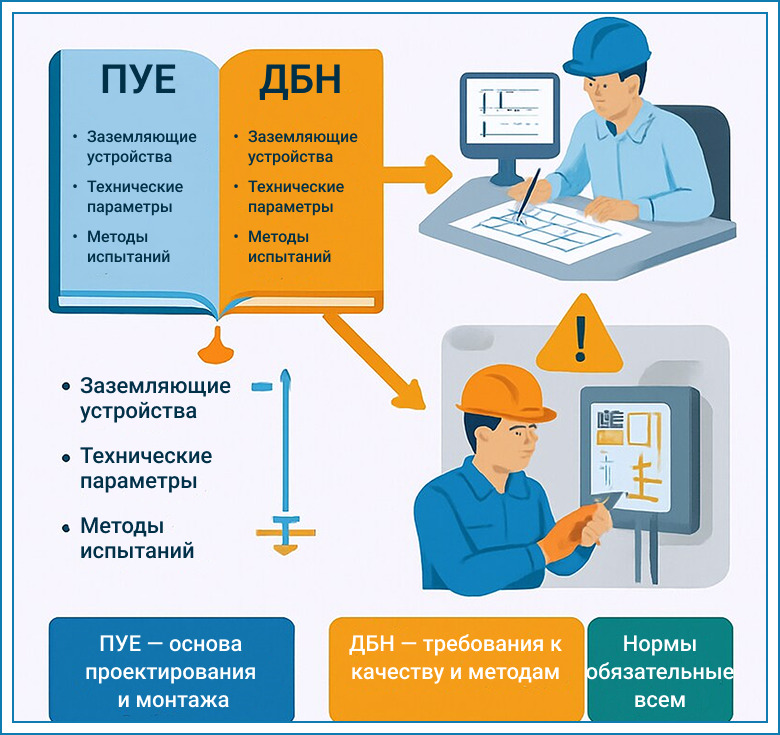

В Украине вопросы электробезопасности и устройства заземления регулируются комплексом обязательных документов. Главным и фундаментальным среди них являются Правила устройства электроустановок (ПУЭ). Это своего рода «библия» для электриков, которая содержит исчерпывающие требования ко всем этапам: от проектирования и монтажа до эксплуатации электроустановок. ПУЭ детально описывает, как должны быть выполнены заземляющие устройства, какие материалы использовать, какие параметры должны быть достигнуты.
В дополнение к ПУЭ, существуют и «Державні будівельні норми» (ДБН). Эти документы уточняют и дополняют требования ПУЭ, устанавливая конкретные технические параметры для материалов, методы испытаний, стандарты качества для компонентов заземляющих устройств и способы их установки. Все эти нормы обязательны для соблюдения всеми организациями и физическими лицами, занятыми в сфере электромонтажных работ, проектирования и эксплуатации электроустановок. Игнорирование этих правил не только грозит штрафами, но, что гораздо важнее, создает прямую угрозу жизни и здоровью людей.
Требования к заземлителям
Заземлители – это «сердце» системы заземления, и к ним предъявляются особенно строгие требования, ведь именно они обеспечивают отвод опасного тока в землю.

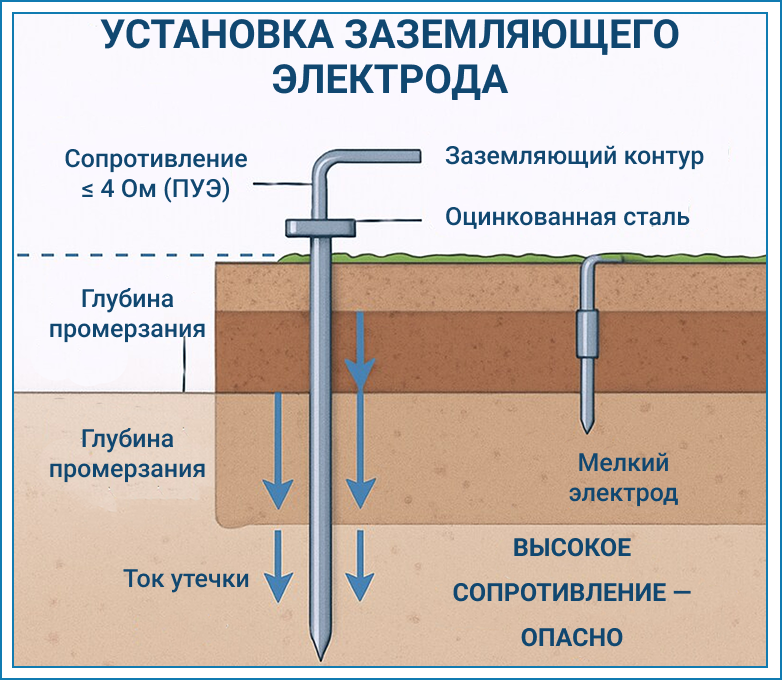

Первейший и важнейший показатель – это сопротивление растеканию тока. Оно должно быть минимальным, чтобы ток утечки мог максимально быстро и без помех уйти в грунт, не создавая опасного напряжения на корпусе оборудования. Конкретные значения сопротивления (например, не более 4 Ом для большинства установок) строго прописаны в ПУЭ и зависят от типа электроустановки, напряжения сети и системы заземления. Если сопротивление будет слишком высоким, защитные устройства могут не сработать, а напряжение на корпусе останется опасным.

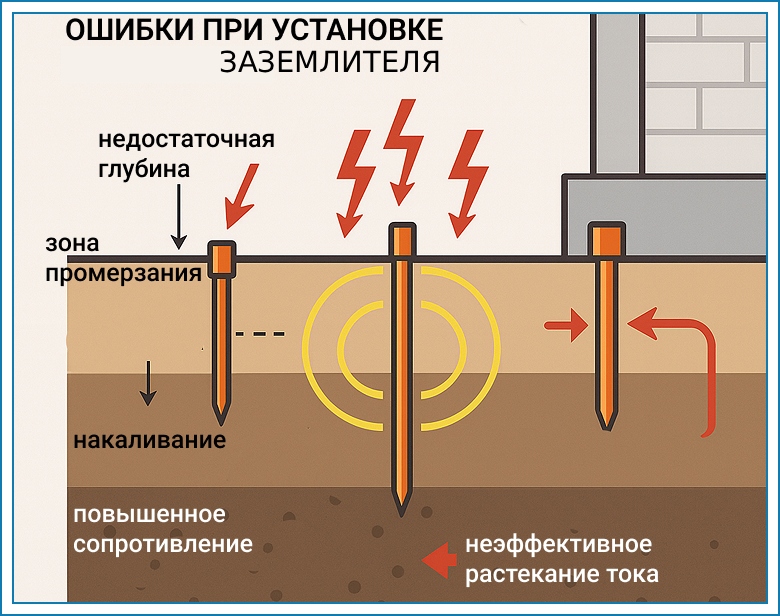

Глубина заложения заземлителей также критична. Их заглубляют неслучайно: это делается для того, чтобы заземлители всегда находились в слоях грунта с постоянной влажностью и температурой, ниже уровня промерзания почвы. В противном случае в сухую или морозную погоду, сопротивление заземления резко возрастет, делая его неэффективным.
Что касается материала и размеров, заземлители должны быть выполнены из хорошо проводящих и коррозионностойких материалов – чаще всего это сталь (например, оцинкованная или омедненная), реже чистая медь. Размеры (диаметр стержней, толщина полос, их длина) выбираются таким образом, чтобы обеспечить достаточную площадь контакта с грунтом и, как следствие, требуемое низкое сопротивление. Чем больше суммарная площадь контакта, тем эффективнее заземлитель.

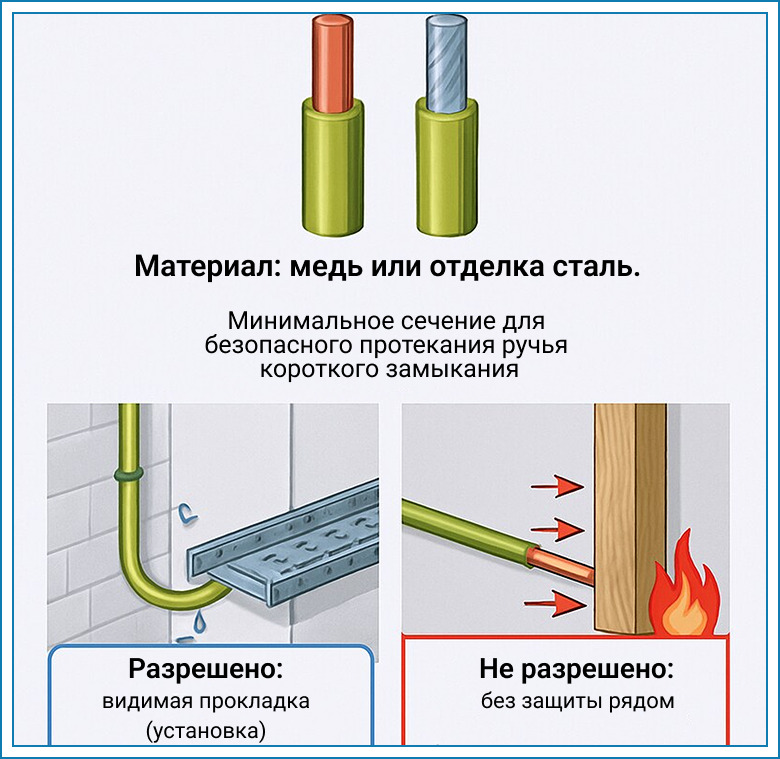

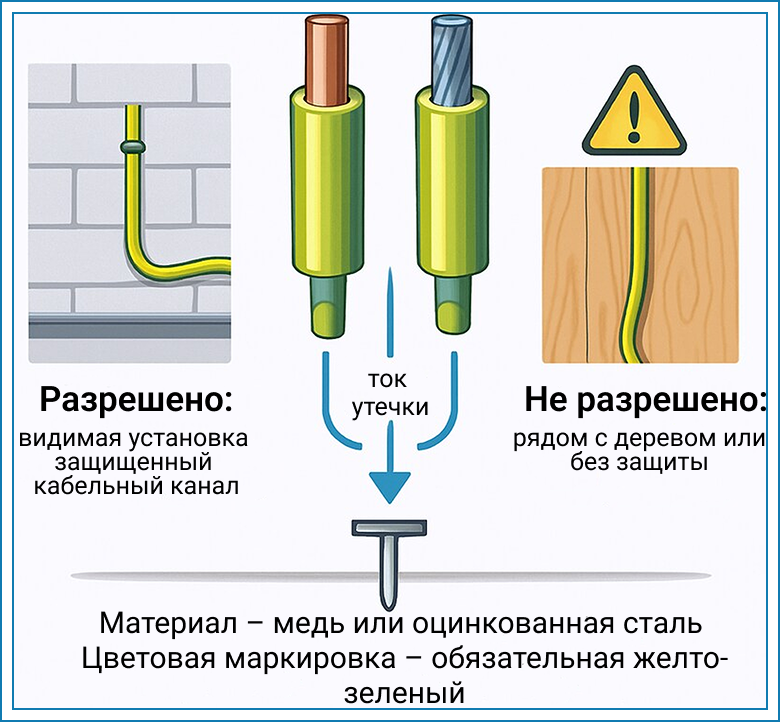

Требования к заземляющим проводникам
Заземляющие проводники – это «артерии», по которым ток утечки движется к заземлителю. К ним также предъявляются особые требования.

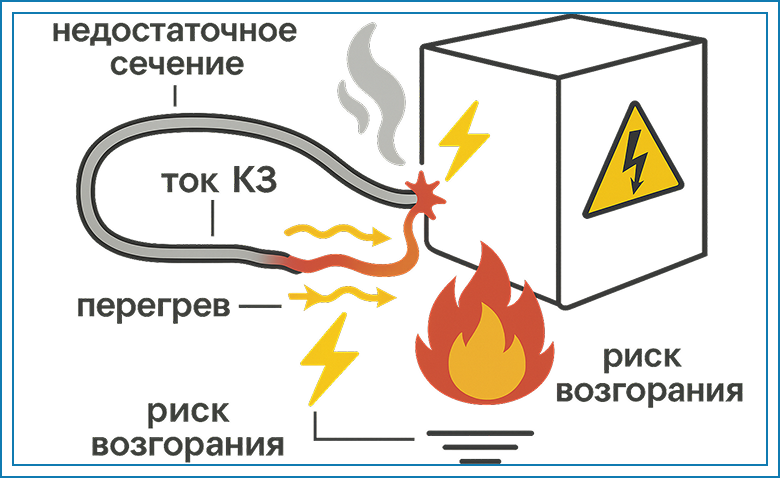

Их сечение должно быть достаточным, чтобы выдержать максимальный ток короткого замыкания без перегрева и повреждения. Недостаточное сечение может привести к перегоранию проводника в самый критический момент, оставив оборудование без защиты, а также к возможному пожару. Материал проводников, как правило, медь или сталь, выбирается исходя из необходимой проводимости и механической прочности.
Способ прокладки заземляющих проводников также важен: они должны быть защищены от механических повреждений, воздействия агрессивных сред и не должны прокладываться вместе с легковоспламеняющимися материалами без соответствующей изоляции. Видимая прокладка (открыто по стенам или в специальных лотках) часто предпочтительнее, так как облегчает контроль их целостности. И, конечно, маркировка: все заземляющие проводники должны иметь узнаваемую желто-зеленую изоляцию. Это универсальный цветовой код безопасности, который позволяет мгновенно отличить защитный провод от любого другого.

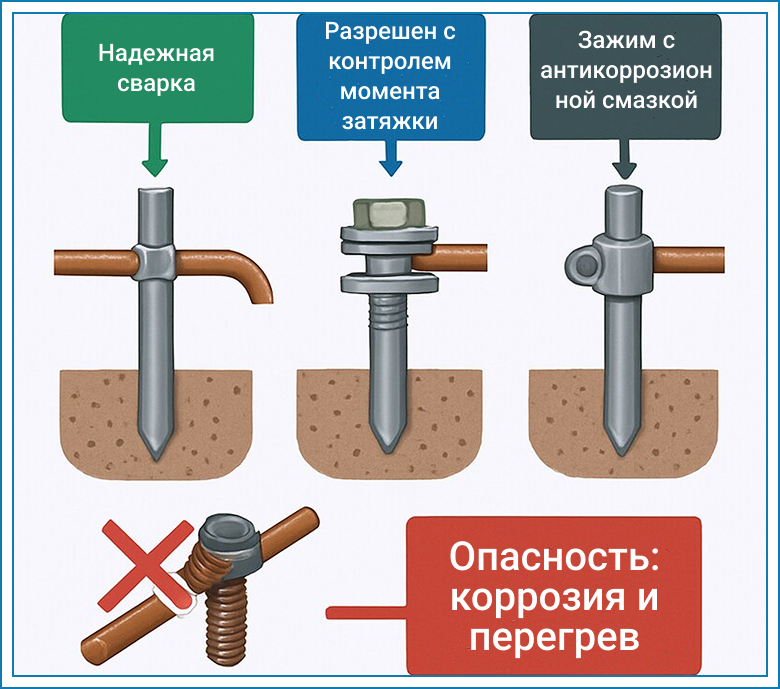

Требования к соединениям

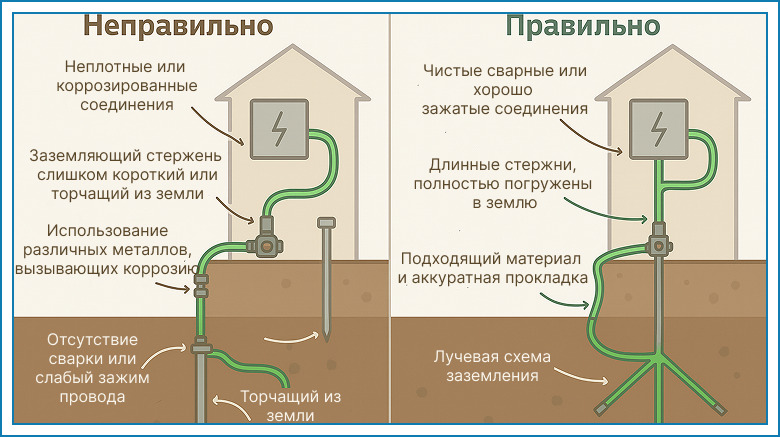

Надежность всей системы заземления зависит от каждого звена, а самое слабое звено – это соединения. Все соединения между заземлителями, заземляющими проводниками, металлическими корпусами оборудования и главной заземляющей шиной должны быть исключительно надежными, механически прочными и обеспечивать низкое электрическое сопротивление.
Для создания таких соединений используются сварка (наиболее надежный вариант), болтовые соединения (с обязательным контролем затяжки и применением шайб) или специальные зажимы. Плохой контакт в соединении может привести к его нагреву, повышению сопротивления заземления и, как следствие, неэффективности всей защиты. Именно поэтому так важен контроль сопротивления в местах соединений. Кроме того, все соединения, особенно те, что находятся во влажной среде или под землей, должны быть тщательно защищены от коррозии, например, путем нанесения специальных покрытий или использования антикоррозийных смазок.

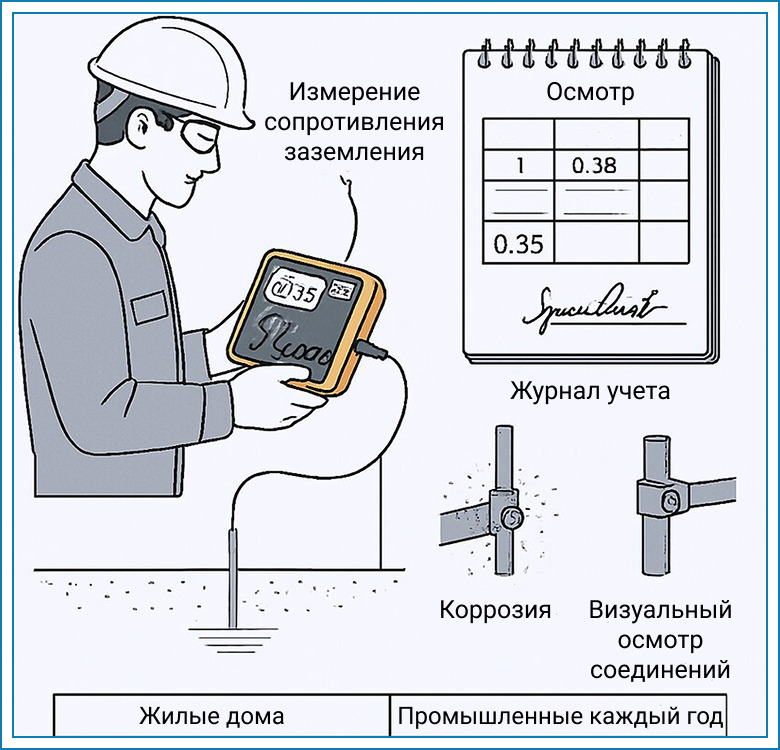

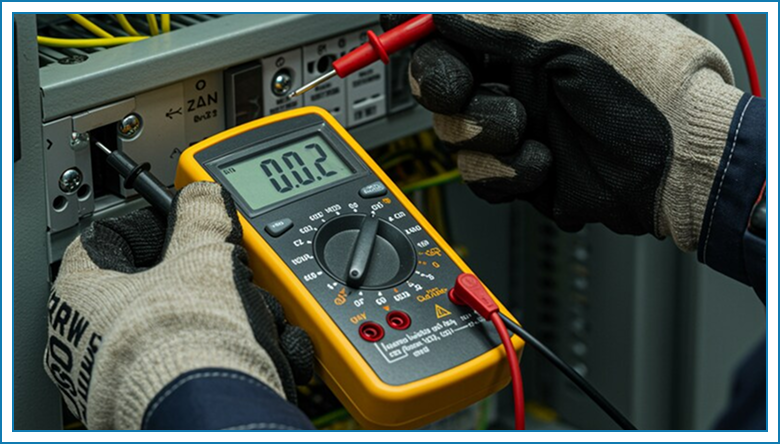

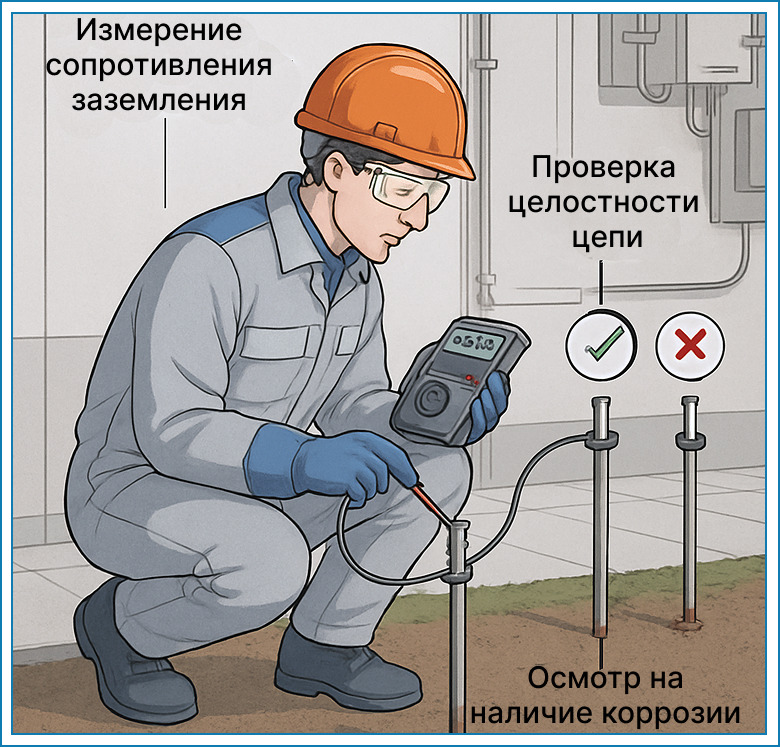

Периодичность и методы контроля заземляющих устройств

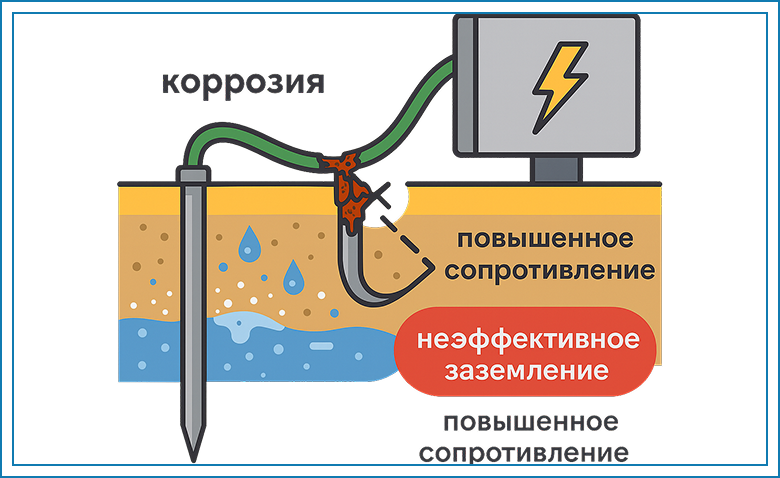

Заземляющая система, как и любой инженерный объект, со временем может деградировать. Коррозия, изменения в грунте (усыхание, промерзание), механические повреждения – все это может ухудшить ее характеристики. Поэтому регулярный контроль заземляющих устройств не просто желателен, а обязателен и регламентирован ПУЭ.
Периодичность проверок зависит от типа объекта и его класса опасности. Для жилых зданий это может быть раз в несколько лет, для промышленных предприятий с опасными производствами – ежегодно или даже чаще.
Основные методы контроля включают:
Визуальный осмотр – это самый простой, но важный шаг. Специалист осматривает видимые части заземляющей системы – целостность проводников, качество болтовых соединений, отсутствие коррозии, правильность маркировки. Часто можно обнаружить явные дефекты, которые могут снизить эффективность заземления.

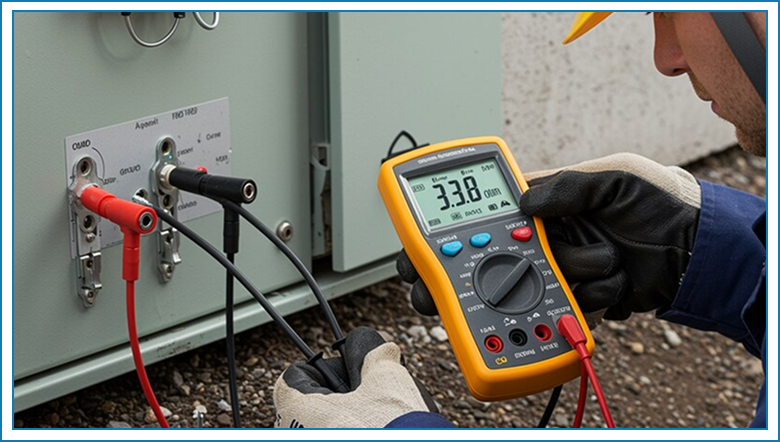

Измерение сопротивления растеканию тока – это испытание, которое проводится с помощью специальных приборов (измерителей сопротивления заземления). Оно позволяет точно определить, соответствует ли фактическое сопротивление системы нормативным требованиям. Если сопротивление выше нормы, система нуждается в доработке.
Измерение сопротивления петли «фаза-ноль» (для систем TN): хотя это не прямое измерение заземления, оно проверяет эффективность всего защитного контура, включая заземляющий проводник. Это измерение подтверждает, что при коротком замыкании на корпус ток будет достаточно большим для срабатывания автоматического выключателя или УЗО.
Проверка металлической связи (непрерывности цепи). Цель этой проверки – убедиться, что все заземляемые металлические части оборудования и конструкций действительно имеют надежный и непрерывный электрический контакт с общим заземляющим устройством.
Только строжайшее соблюдение всех этих требований и регулярный контроль позволяют быть уверенным в том, что заземление выполняет свою функцию – защищать от невидимой, но крайне опасной угрозы электрического тока.

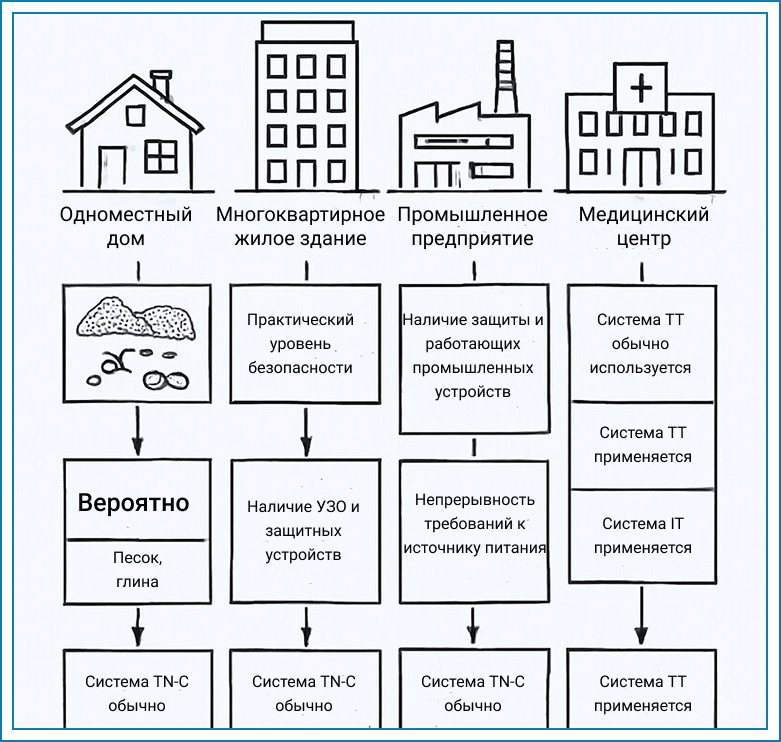

Выбор и устройство заземления для различных электроустановок
Мы уже знаем, насколько жизненно важно заземление для электробезопасности. Однако универсального «рецепта» для всех случаев не существует. Выбор и устройство заземляющей системы – это всегда процесс, который учитывает множество факторов: от типа объекта и его назначения до особенностей окружающей среды и используемого оборудования. Заземление для небольшого частного дома будет отличаться от системы для крупного промышленного предприятия или высокочувствительного медицинского центра.
Понимание того, как теоретические знания воплощаются в конкретные решения, крайне важно. Поэтому стоит разобраться в принципах, лежащих в основе выбора системы заземления, и рассмотреть специфические требования и подходы к ее устройству для самых распространенных типов электроустановок. Ведь только правильное, адаптированное под конкретные условия заземление способно гарантировать надежную защиту и предотвратить аварии.

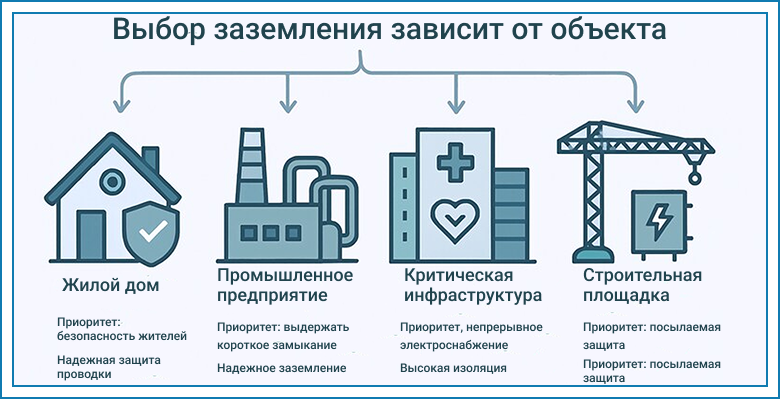

Общие принципы выбора
Выбор подходящей системы заземления для здания – это не универсальное решение, а скорее индивидуальный подход, который зависит от многих факторов. Нельзя просто взять «лучшее» заземление и применить его везде. Здесь важно учесть специфику каждого объекта, чтобы обеспечить по-настоящему надежную и эффективную защиту.
В основе выбора лежат три ключевых принципа:
Учет типа электроустановки.
Каждая установка имеет свои особенности. Это может быть:
жилой дом, где главное – безопасность жильцов и встроенной электропроводки;
промышленное предприятие с мощным оборудованием и сложными технологическими процессами;
объект критической инфраструктуры (например, больница, центр обработки данных или энергетический объект), где даже минутный перебой недопустим;
временная строительная площадка, требующая усиленной защиты в условиях повышенной опасности.
Для каждой из этих установок будут свои приоритеты и, соответственно, свои требования к системе заземления. Например, в операционной больницы важна максимальная изоляция от земли для бесперебойной работы, а в шахте или на крупном заводе – способность системы справляться с мощными токами короткого замыкания.

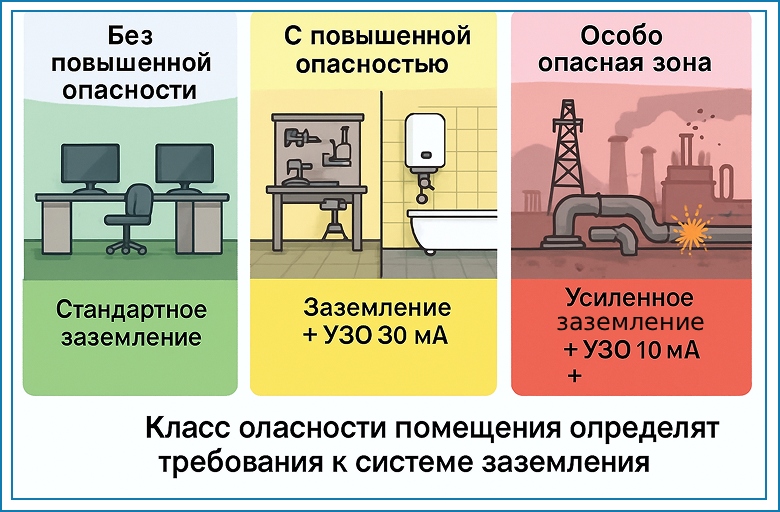

Класс опасности помещения или зоны.
Помещения и зоны делятся на классы по степени электрической опасности, которая определяется наличием токопроводящих полов, повышенной влажности, проводящей пыли, агрессивных сред или высокой температуры. Очевидно, что требования к заземлению стационарной проводки и оборудования в сухом офисном помещении будут отличаться от требований к заземлению в химическом цеху, ванной комнате, подземной шахте или на открытой производственной площадке. В зонах с повышенной опасностью защита должна быть усилена, часто с применением дополнительных мер, таких как УЗО с меньшим током срабатывания.

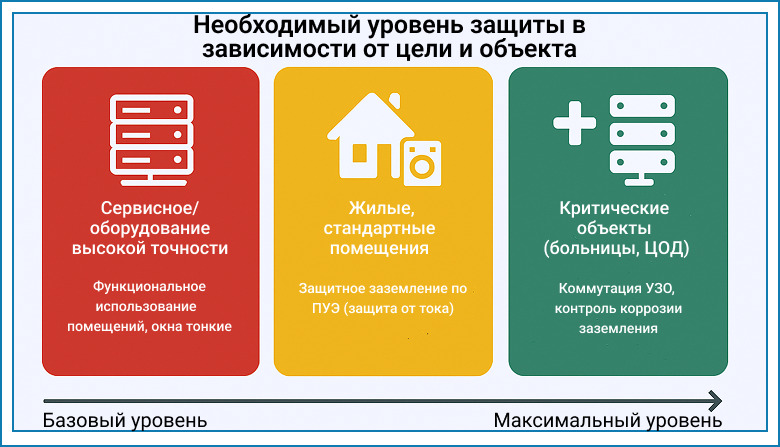

Требуемый уровень защиты.
Этот пункт тесно связан с предыдущими и определяет, насколько строгими должны быть параметры заземления электроустановки. Для чувствительного электронного оборудования (например, в серверных или на высокоточном производстве), требующего защиты от малейших помех, необходимо функциональное заземление, обеспечивающее очень низкое сопротивление. В то время как для защиты от поражения током при пробое изоляции стационарной проводки или оборудования нужны определенные параметры защитного заземления, регламентированные ПУЭ. В одних случаях приоритетом будет спасение жизни человека, в других – сохранение дорогостоящих систем, в третьих – обеспечение бесперебойной работы критических процессов.
Таким образом, выбор и проектирование заземления для электроустановок – это комплексная задача, требующая анализа всех этих факторов. Только такой взвешенный подход гарантирует, что система заземления будет не просто «для галочки», а станет по-настоящему эффективным щитом от электрических угроз.

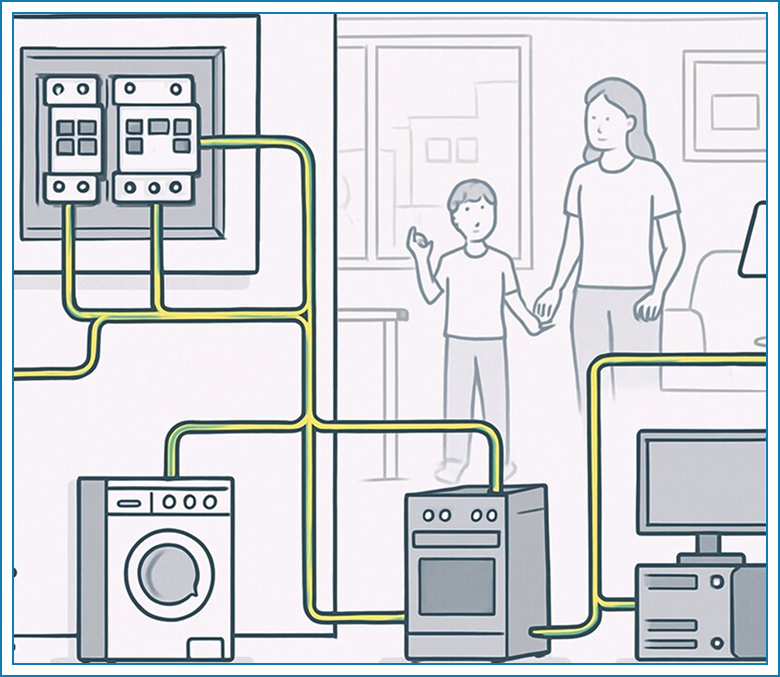

Заземление в жилых и общественных зданиях
Жилые дома, квартиры, школы, офисы, магазины – это места с высокой концентрацией людей и разнообразного стационарного электрооборудования. Здесь безопасность должна быть на первом месте, и заземление играет в этом ключевую роль, работая в связке с другими защитными устройствами.

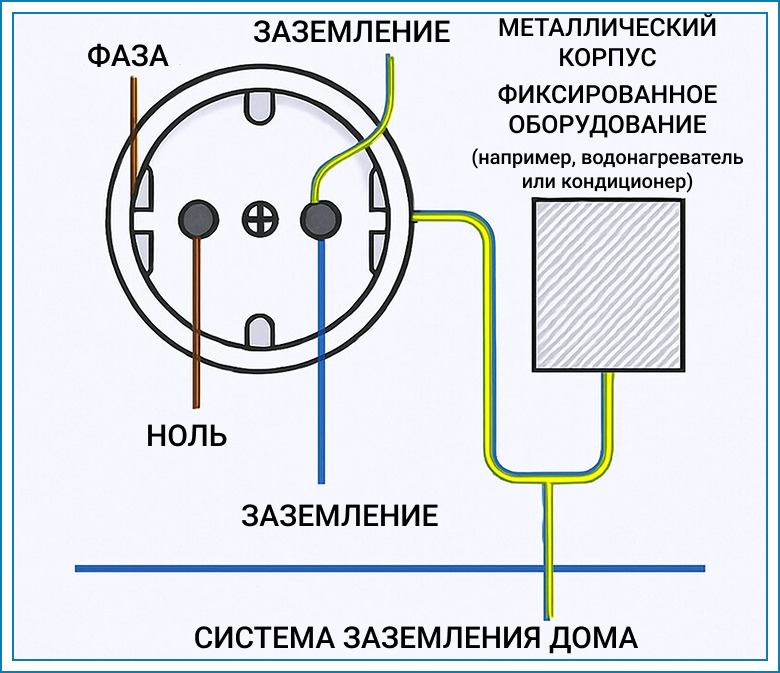

Требования к заземлению розеток и стационарного оборудования
В современных жилых и общественных зданиях все розетки, предназначенные для подключения электроприборов класса I (то есть тех, которые имеют металлический корпус и требуют заземления), обязательно должны быть оснащены заземляющим контактом. В Украине это, как правило, европейские розетки типа «Schuko», где помимо двух круглых отверстий для фазы и нуля, есть две боковые металлические полосы для заземления.
Важно понимать, что в данном случае мы говорим о надежности самой розетки как элемента электроустановки здания, обеспечивающей возможность подключения заземляемого оборудования, а не о внутренних цепях подключенных к ней приборов.
Аналогично, все стационарное электрооборудование с металлическим корпусом, устанавливаемое непосредственно в здание (например, водонагреватели, кондиционеры, вентиляционные системы, стационарные светильники, корпуса электрощитков), должно быть надежно подключено к системе защитного заземления здания. Если изоляция внутри такого оборудования повреждена, заземление гарантирует, что корпус не окажется под опасным напряжением 220 В, а ток утечки безопасно уйдет в землю, вызвав срабатывание автоматической защиты.
Важно помнить, что даже если здание старой постройки, где розетки могут быть без заземляющего контакта, современные стандарты требуют наличия заземления для всех новых или реконструированных электрических точек и стационарных приборов. Модернизация электроустановки должна включать прокладку отдельного защитного заземляющего проводника к каждой розетке и стационарному оборудованию.
Применение систем TN-S или TN-C-S
Для обеспечения надежного заземления в жилых и общественных зданиях в Украине, согласно ПУЭ, применяются две основные системы: TN-S или TN-C-S.
Система TN-S – это идеал безопасности для нового строительства. В ней защитный провод (PE, желто-зеленый) и нейтральный провод (N, синий) идут абсолютно раздельно от самого источника питания (трансформаторной подстанции) до каждого потребителя в здании. Они никогда не соединяются после точки заземления на подстанции. Это обеспечивает максимально надежный путь для аварийного тока, не зависящий от рабочего нейтрального провода, что делает ее самой безопасной и позволяет полноценно использовать УЗО. Сегодня все новые жилые комплексы и современные офисные центры строятся именно по такой схеме.
Система TN-C-S – это более распространенный вариант, особенно при модернизации старых зданий. В этой системе от трансформаторной подстанции идет один комбинированный PEN-проводник (совмещающий функции нейтрали и защитного заземления). Однако доходя до главного вводного щитка здания (например, в подъезде многоэтажки или на вводе в частный дом), этот PEN-проводник обязательно разделяется на отдельные PE-проводник (защитное заземление) и N-проводник (рабочий ноль). С этого момента и по всей внутренней электропроводке здания они идут раздельно.
Ключевой момент: место разделения PEN-проводника (обычно на главной заземляющей шине в щитке) должно быть очень надежно заземлено. Вся безопасность внутренней сети здания зависит от целостности PEN-проводника до этой точки. Если этот проводник обрывается где-либо на пути от подстанции до точки разделения в вашем щитке, вся внутренняя система заземления здания может оказаться под фазным напряжением, что чрезвычайно опасно. Поэтому выбор и монтаж этой системы требуют особой квалификации.
В подавляющем большинстве случаев при новом строительстве выбирают TN-S, а при реконструкции старых сетей переходят на TN-C-S, чтобы обеспечить современный уровень безопасности электроустановки здания.

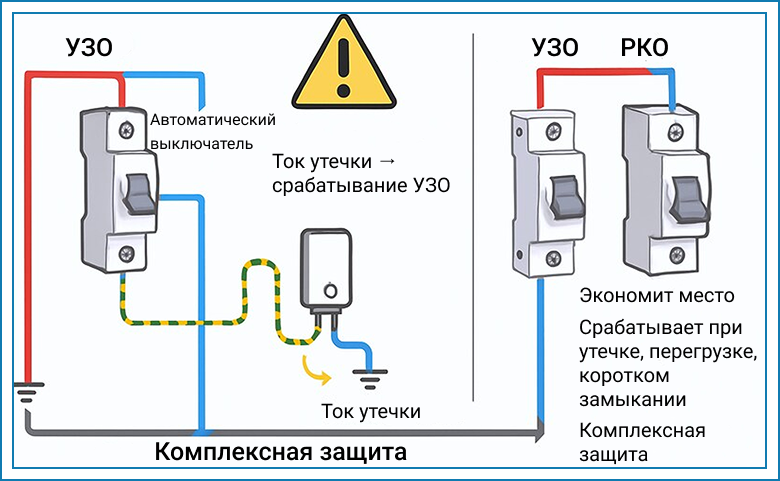

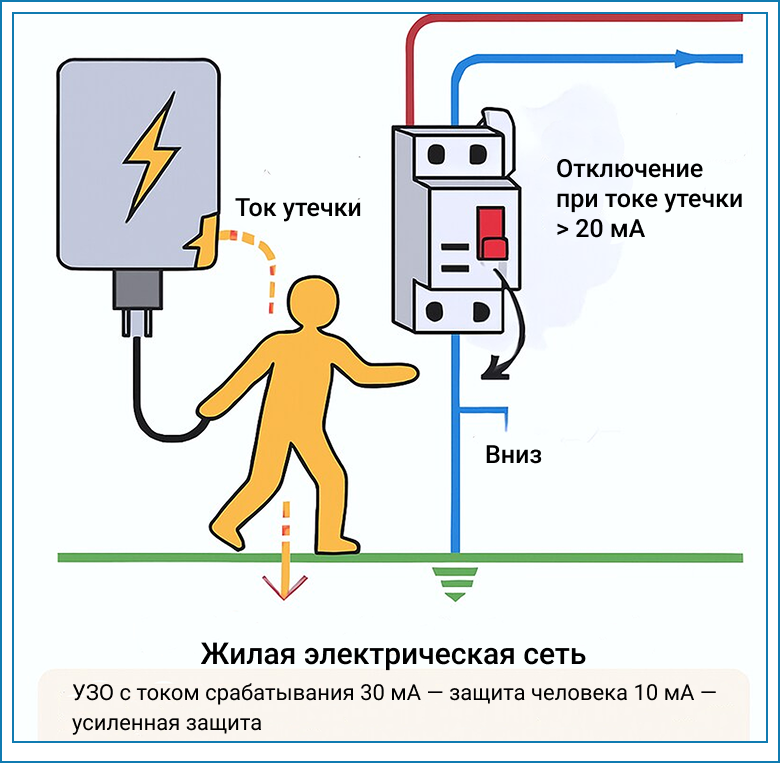

Роль УЗО и дифавтоматов
Даже самое идеальное заземление внутренней электроустановки не может быть единственной гарантией безопасности. Здесь на помощь приходят устройства защитного отключения (УЗО) и дифференциальные автоматы (АВДТ) – настоящие защитники жизней, которые работают в связке с заземлением.
УЗО – это устройство, которое постоянно отслеживает баланс тока между фазным и нейтральным проводом. Если появляется малейшая разница (то есть часть тока «утекает» куда-то, например, через тело человека, коснувшегося пробитой проводки в стене или корпуса стационарного светильника), УЗО мгновенно (за десятые или сотые доли секунды) отключает подачу электричества. Это позволяет предотвратить серьезное поражение током. Для защиты человека в жилых и общественных зданиях обычно используются УЗО с током срабатывания 30 мА (0,03 А). Этого тока достаточно, чтобы вызвать утечку, но он считается безопасным для жизни при быстром отключении. Для особо влажных помещений, таких как ванные комнаты, или детских комнат, предпочтительнее использовать УЗО с еще меньшей чувствительностью, например, 10 мА (0,01 А), чтобы обеспечить максимальную защиту. УЗО с током срабатывания 100 мА (0,1 А) или 300 мА (0,3 А) обычно используются на вводе в здание как противопожарные, защищая от больших токов утечки, которые могут вызвать нагрев проводки и возгорание.
Дифференциальный автомат – это более универсальное устройство, которое сочетает в себе функции УЗО (защита от утечек) и обычного автоматического выключателя (защита от перегрузок и коротких замыканий). Установка АВДТ вместо отдельных УЗО и автоматов часто удобнее и экономит место в электрощитке здания.
Важно понимать, как они работают вместе. Заземление электроустановки здания создает безопасный путь для тока утечки, а УЗО или дифференциальный автомат этот ток «видит» и моментально обесточивает цепь. Без заземления УЗО может сработать, только если человек сам станет путем для тока (что уже опасно), или же ток утечки будет слишком мал для его срабатывания через грунт. Именно поэтому, в современных электроустановках зданий, надежное заземление и обязательное применение УЗО/АВДТ – это не взаимоисключающие, а взаимодополняющие меры безопасности, обеспечивающие комплексную и эффективную защиту.
Заземление в промышленных предприятиях
Промышленные объекты – это царство мощных электрических установок. Здесь работают гигантские станки, сложнейшие автоматизированные линии, трансформаторы и распределительные устройства, оперирующие высокими напряжениями (например, 380 В, 660 В, 6 кВ или 10 кВ) и огромными токами. Неисправность на таком объекте может привести не только к травмам, но и к многомиллионным убыткам, остановке производства или даже техногенной катастрофе. Поэтому заземление здесь – это не просто мера предосторожности, а основа жизнедеятельности и безопасности всего предприятия.
Особенности заземления мощного цехового оборудования и станков
В промышленных цехах располагается оборудование с огромным потреблением энергии: прессы, прокатные станы, станки с числовым программным управлением (ЧПУ), мощные насосы, конвейерные системы. При пробое изоляции внутри такого оборудования возникают гораздо более высокие токи короткого замыкания – вплоть до тысяч ампер, – чем в бытовых условиях. Это требует, чтобы система заземления обеспечивала чрезвычайно низкое сопротивление, зачастую менее 1 Ом для общего промышленного контура, и имела массивные, надежные заземляющие проводники, способные выдержать эти токи без разрушения.
Условия эксплуатации также диктуют особые требования. Промышленное оборудование подвержено постоянным вибрациям, значительным механическим нагрузкам, воздействию пыли, агрессивных химических паров (например, в химических цехах), влаги, масел, а иногда и экстремальных температур (как в литейных цехах). Все заземляющие соединения, особенно болтовые, должны быть выполнены с высокой прочностью, часто с применением контргаек или пружинных шайб, и быть устойчивы к коррозии. Для проводников и заземлителей в агрессивных средах могут применяться омедненная сталь или даже нержавеющая сталь. Металлические каркасы цехов, фермы, технологические трубопроводы, металлические ограждения – все это должно быть надежно соединено с основной системой заземления при помощи медных шин сечением от 20х3 мм или стальных полос 40х4 мм, образуя систему уравнивания потенциалов. Это предотвращает возникновение опасной разности напряжений между различными металлическими конструкциями, к которым может прикоснуться работник, например, при обслуживании крупного прокатного стана или металлообрабатывающего центра.

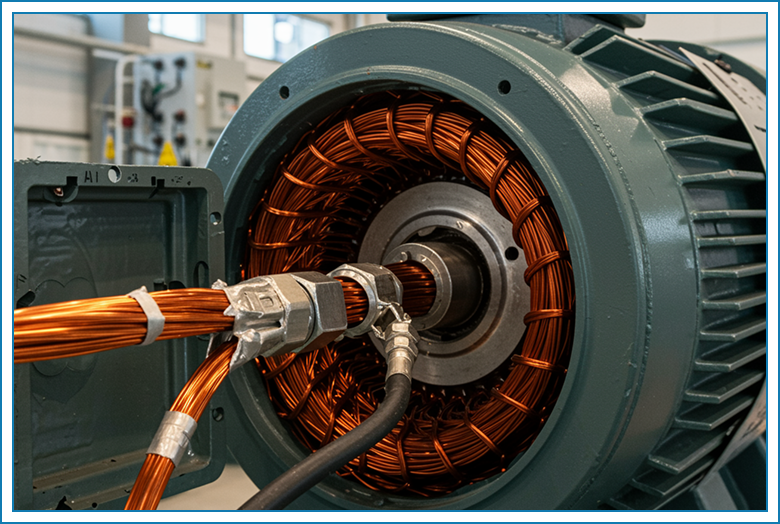

Заземление электродвигателей промышленного оборудования
Электродвигатели являются «рабочими лошадками» большинства промышленных процессов, приводя в движение оборудование мощностью от единиц до тысяч киловатт. Их обмотки постоянно подвергаются нагрузкам, нагреву, вибрации, что со временем может привести к старению и повреждению изоляции. Если изоляция пробита, металлический корпус электродвигателя моментально оказывается под напряжением.
Поэтому корпус каждого промышленного электродвигателя без исключения должен быть надежно подключен к системе защитного заземления при помощи выделенного защитного проводника (PE-проводника). Этот проводник прокладывается в том же кабеле, что и фазные, и обычно имеет значительное сечение, например, от 10 мм² до 70 мм² меди, в зависимости от мощности двигателя и длины линии. Подключение осуществляется непосредственно в клеммной коробке двигателя. Такая мера гарантирует, что при возникновении утечки тока, он безопасно уйдет в землю, а защитная автоматика (автоматические выключатели, реле) сработает, отключив двигатель от сети. Примером может служить заземление 500-киловаттного двигателя насоса на водоочистной станции или мотора конвейера на горно-обогатительном комбинате.

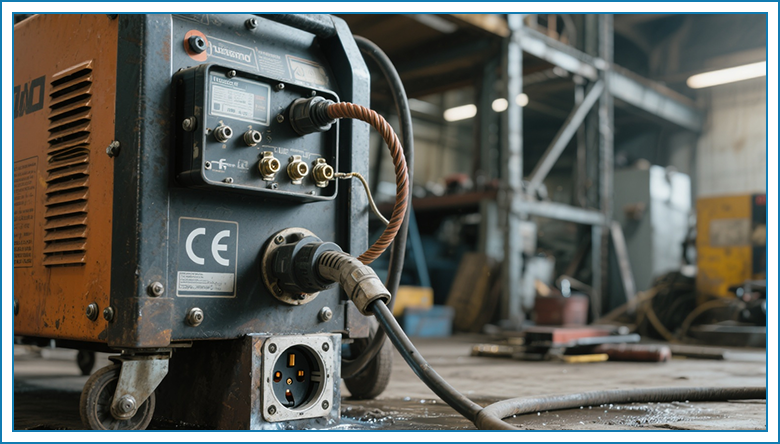

Заземление сварочного оборудования
Сварочные работы – это отдельный класс повышенной опасности из-за высоких токов и специфики процесса. Сварочные аппараты оперируют высоким сварочным током (часто сотни ампер, например, 400 А), который протекает через свариваемые детали. Важно понимать разницу: сварочный аппарат имеет «обратный кабель» (часто называемый «массой» или «заземлением»), который подключается к свариваемому изделию. Этот кабель нужен для замыкания рабочей сварочной цепи и не имеет отношения к защитному заземлению.
Сама оболочка (корпус) сварочного аппарата должна быть обязательно подключена к системе защитного заземления объекта. Это делается для защиты оператора в случае внутренней неисправности аппарата, когда его корпус может оказаться под напряжением (например, от питающей сети 380 В). Если сварочное оборудование мобильно, то его подключение к защитному заземлению должно быть обеспечено каждый раз при перемещении. Для этого используют специальные промышленные вилки и розетки (например, стандарта CEE), которые имеют надежный заземляющий контакт и обеспечивают крепкое соединение даже в условиях стройплощадки или цеха. Это критически важно, так как сварщики часто работают в сложных условиях, на влажных или токопроводящих поверхностях.

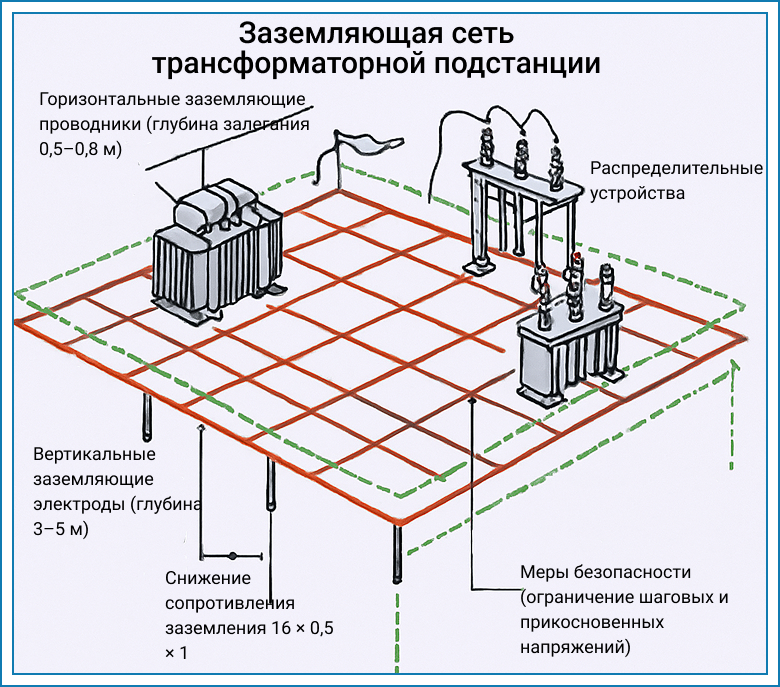

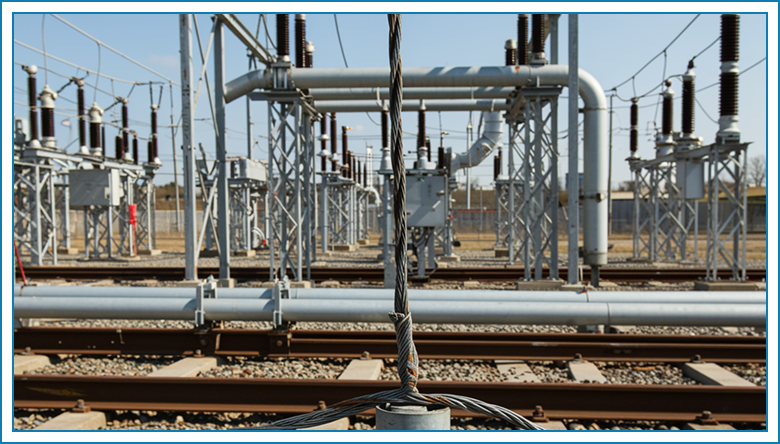

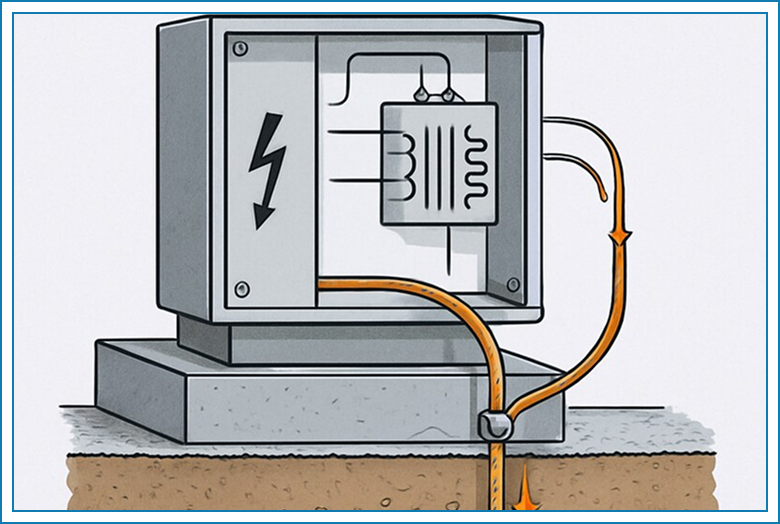

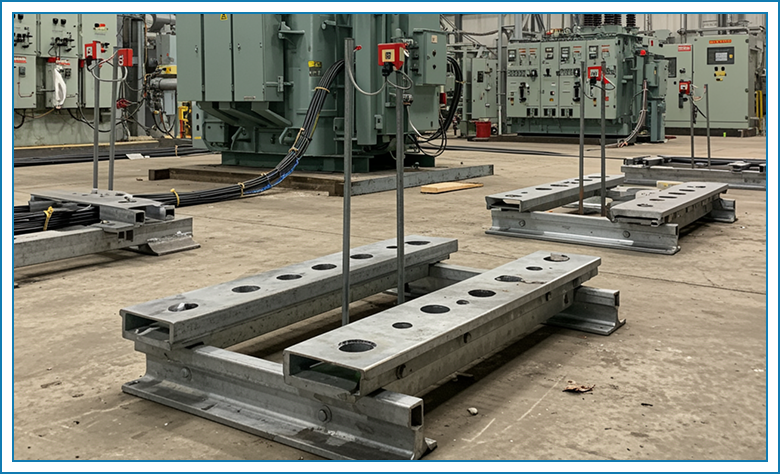

Заземление трансформаторных подстанций и распределительных устройств
Трансформаторные подстанции и распределительные устройства – это нервные центры электроснабжения промышленных предприятий. Через них проходят огромные мощности, преобразуются высокие напряжения (например, с 10 кВ до 0.4 кВ), и любое нарушение здесь может парализовать все производство. Их заземление является одним из самых сложных и ответственных.
Здесь требуется комплексная система заземления, часто представляющая собой разветвленную сеть из глубоко заложенных заземлителей и горизонтальных соединительных шин (заземляющая сетка). Цель – добиться чрезвычайно низкого сопротивления заземления, для крупных высоковольтных подстанций это может быть менее 0.5 Ом, а для некоторых особо мощных – даже до 0.1 Ом.
Заземляющая сетка обычно состоит из горизонтальных проводников, уложенных в землю на глубине 0.5-0.8 метра, образующих ячейки размером, например, от 5x5 метров до 20x20 метров, часто дополненных вертикальными электродами длиной 3-5 метров. Такая конструкция обеспечивает защиту персонала, работающего вблизи высоковольтного оборудования, от прямого и косвенного прикосновения, а также гарантирует эффективное отведение мощных токов короткого замыкания (которые могут достигать десятки килоампер) и разрядов молнии. Проектирование таких систем включает сложные расчеты для ограничения шагового и прикосновения напряжений на всей территории подстанции до безопасных значений (например, не более 50 В для прикосновения и 25 В для шага).

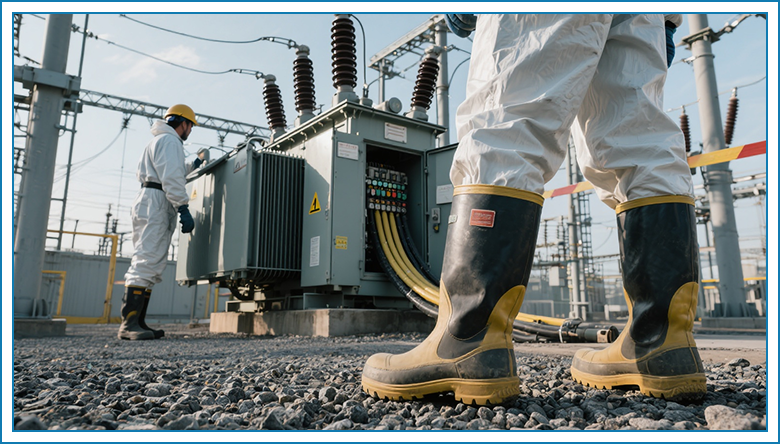

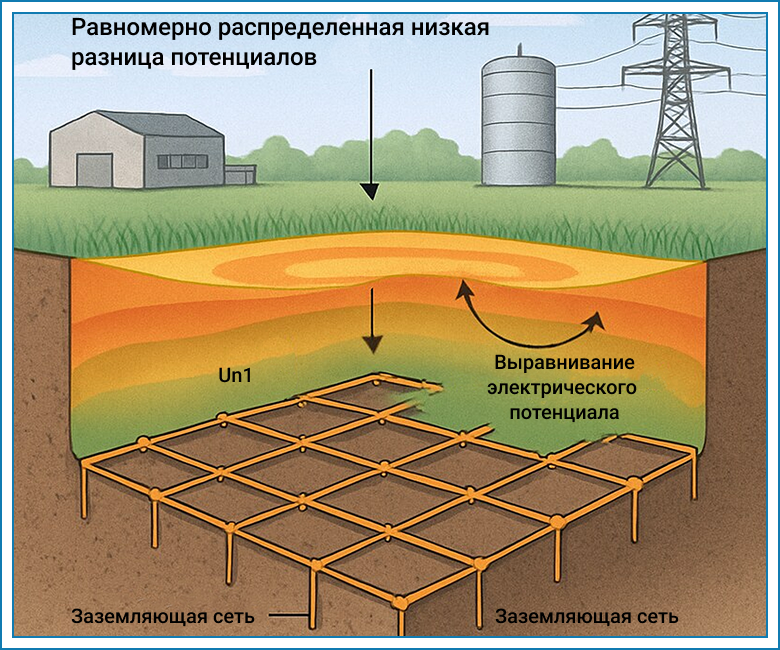

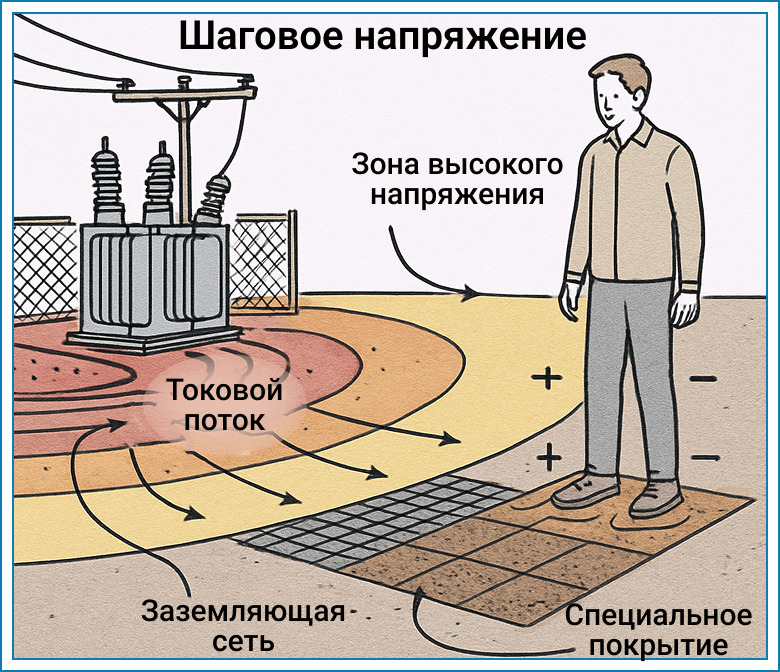

Защита от шагового напряжения
Шаговое напряжение, как мы уже обсуждали, возникает при растекании тока по поверхности земли в случае аварии. На территории промышленных предприятий, особенно вблизи мощных трансформаторных подстанций или линий электропередач, последствия от шагового напряжения могут быть катастрофическими из-за огромных токов замыкания на землю.
Для минимизации этой угрозы применяются следующие меры:
Подземные проводники, уложенные в виде сетки, помогают выровнять электрический потенциал поверхности земли, значительно уменьшая разность напряжений между точками на расстоянии шага. Это своего рода «электрический ковер», который делает территорию безопасной.
В особо опасных зонах, например, вокруг трансформаторов или в местах прохождения кабелей, поверхность земли может быть покрыта слоем щебня или асфальта толщиной 10-15 см. Эти материалы увеличивают сопротивление пути тока через ноги человека.

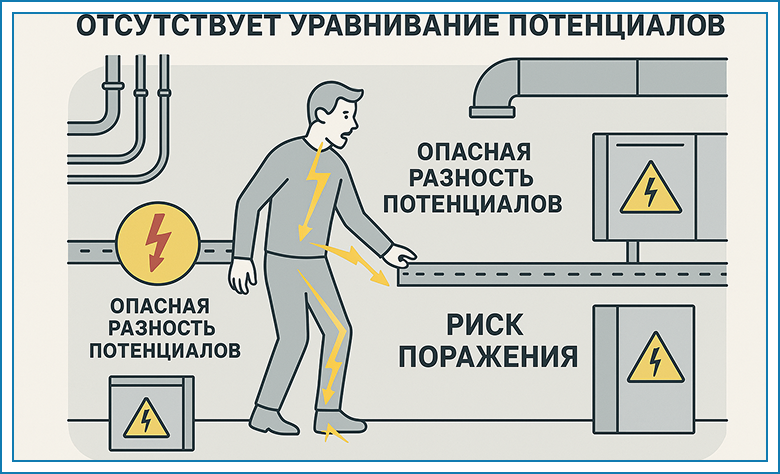

Все крупные металлические конструкции, ограждения, опоры, рельсы, технологические трубопроводы и другие проводящие объекты в опасной зоне обязательно соединяются с основной системой заземления. Это гарантирует, что они будут иметь тот же потенциал, что и земля вокруг, исключая опасную разность напряжений. Например, металлическое ограждение по периметру подстанции должно быть надежно заземлено.
Для персонала, работающего в потенциально опасных зонах, обязательным является использование специальной защитной обуви с толстой, электроизолирующей подошвой из диэлектрика, которая обеспечивает дополнительный барьер от шагового напряжения.
Вся система заземления на промышленном предприятии – это не просто набор разрозненных элементов, а единый, тщательно спроектированный и обслуживаемый комплекс, который является неотъемлемой частью общей системы производственной безопасности.

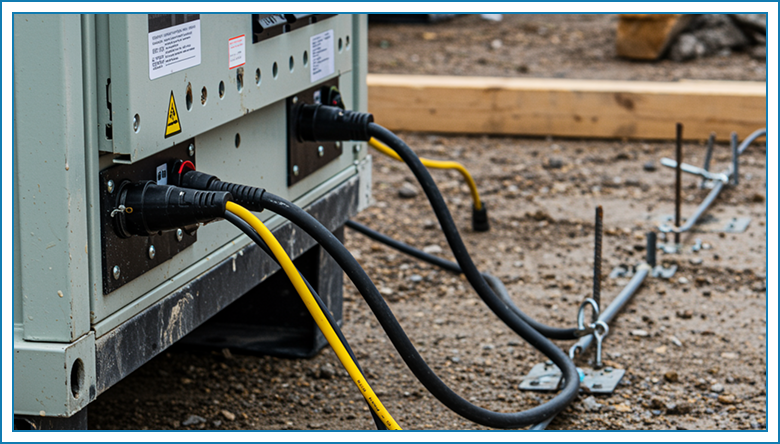

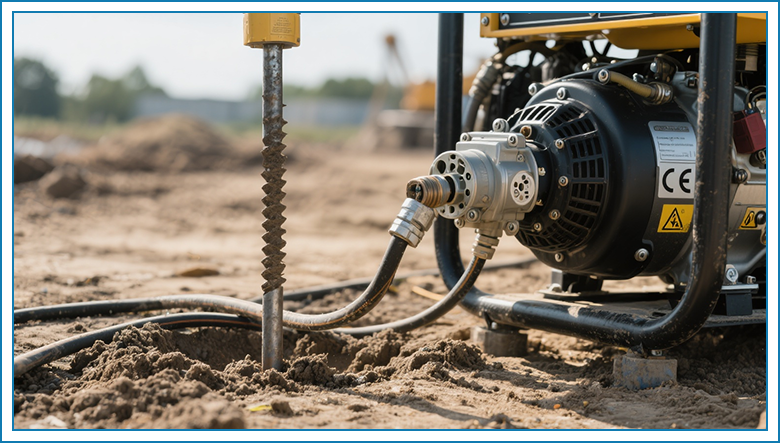

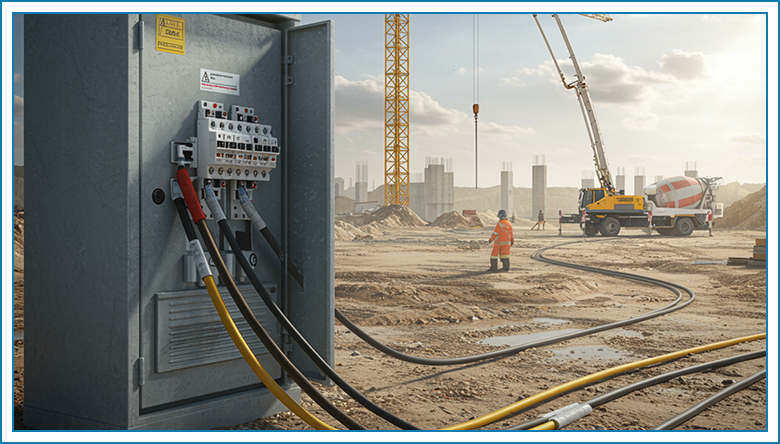

Заземление временных и передвижных электроустановок
Временные электроустановки, такие как те, что используются на строительных площадках, для проведения массовых мероприятий, или передвижные генераторы для автономного питания, имеют свои уникальные особенности. Их эксплуатация часто проходит в условиях повышенной влажности, пыли, грязи, под воздействием механических нагрузок, а конфигурация сети может меняться ежедневно. Все это значительно повышает риски поражения током и возникновения аварий, делая надежное заземление критически важным.

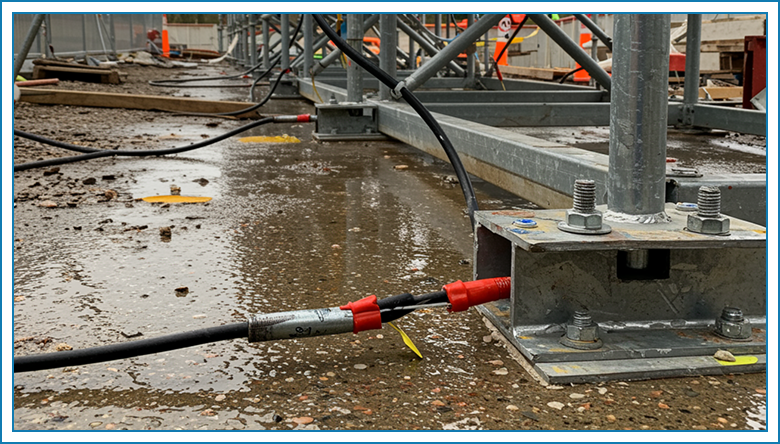

Особенности заземления на строительных площадках
Строительные площадки – это динамичные и потенциально очень опасные объекты. Здесь используются мощные краны, бетономешалки, электроинструменты, и прокладываются временные кабельные линии, которые подвергаются постоянным механическим воздействиям.
Для обеспечения безопасности на стройплощадках часто применяется система заземления TT. Это означает, что каждая временная распределительная щитовая, а также каждый мощный потребитель (например, башенный кран или бетононасос), должны иметь свой собственный, надежный, независимый заземлитель, расположенный непосредственно рядом.
Почему TT? Потому что это позволяет избежать опасностей, связанных с обрывом внешнего нейтрального проводника (PEN-проводника) в случае, если основная сеть города работает по старой системе TN-C. При наличии собственного заземления и использовании устройств защитного отключения (УЗО) с высокой чувствительностью (например, 30 мА) на всех выходных цепях, любая утечка тока будет мгновенно обнаружена и устранена, предотвращая опасность.
Все временные кабельные линии должны быть выполнены гибкими кабелями промышленного класса (например, типа КГМ), устойчивыми к механическим повреждениям, влаге и ультрафиолету. Кабели прокладываются таким образом, чтобы исключить наезды транспорта, острые края и другие повреждения. Каждая временная распределительная щитовая должна быть в надежном металлическом корпусе, заземлена и оснащена соответствующими автоматическими выключателями и обязательными УЗО.
Кроме того, все открытые металлические конструкции на стройплощадке – строительные леса, металлические ограждения, каркасы временных сооружений – должны быть надежно подключены к общей системе заземления для выравнивания потенциалов. Учитывая постоянные изменения на площадке, визуальные осмотры заземляющей системы и ее соединений, а также измерения сопротивления, должны проводиться регулярно, часто даже ежедневно перед началом работ или после любых существенных изменений в конфигурации сети.
Заземление передвижных установок
Передвижные генераторы, которые используются для автономного электроснабжения на мероприятиях, для ремонтных бригад или в качестве резервных источников, также требуют особого внимания к заземлению.
Если передвижной генератор работает как изолированный источник питания, то есть не подключен к общей стационарной сети, его корпус обязательно должен быть заземлен на собственный локальный заземлитель. Это, как правило, металлический штырь, который забивается в землю рядом с генератором. Это делается для того, чтобы в случае внутренней неисправности генератора (например, пробоя изоляции обмотки на корпус), опасный ток был безопасно отведен в землю, защищая персонал.
При подключении генератора к существующей стационарной электроустановке (например, в случае резервного питания здания), крайне важно использовать специальные переключатели или автоматические вводы резерва (АВР). Эти устройства гарантируют, что генератор не будет работать одновременно с основной сетью и что защитное заземление будет организовано корректно – либо генератор будет использовать заземление стационарной сети, либо будет подключен к своему собственному, в зависимости от выбранной системы и типа переключателя. Использование промышленных, многоконтактных вилок и розеток (например, стандарта CEE), с надежным заземляющим контактом, является обязательным для подключения передвижных генераторов, обеспечивая механическую прочность и электрическую надежность соединения.
В целом, безопасность временных и передвижных электроустановок требует повышенной бдительности, строгого соблюдения правил монтажа и эксплуатации, а также постоянного контроля за состоянием заземляющей системы. Ведь именно ее надежность является ключевым фактором защиты в этих динамичных и часто непредсказуемых условиях.
Заземление компьютерной техники и чувствительного электронного оборудования
В эпоху цифровых технологий, где серверные, центры обработки данных, медицинские диагностические комплексы, высокоточные промышленные контроллеры и исследовательские лаборатории являются ключевыми элементами инфраструктуры, заземление приобретает дополнительное, крайне важное значение. Здесь оно служит не только для безопасности персонала, но и для защиты самого оборудования от электромагнитных помех и обеспечения стабильности работы. Это так называемое функциональное (или информационное) заземление.
В отличие от защитного заземления, которое спасает жизнь при пробое изоляции, функциональное заземление направлено на создание стабильного, «чистого» потенциала земли. Оно является эталонным для всех электронных схем. Электроника, особенно цифровая, чрезвычайно чувствительна к малейшим колебаниям напряжения и электромагнитным полям. Даже милливольты помех могут привести к искажению данных, ошибочным срабатываниям или полному зависанию оборудования.
Источниками таких «электрических шумов» могут быть самые разнообразные факторы, которые постоянно присутствуют в электроустановках:
скачки напряжения и импульсные помехи в питающей сети, вызванные работой мощных электродвигателей, сварочных аппаратов, или даже просто включением/выключением больших нагрузок в соседних цепях;
радиочастотные помехи (РЧ-помехи) от беспроводных устройств, радиостанций, мобильных телефонов, а также внешних источников;
электромагнитные поля от проходящих силовых кабелей;
статическое электричество, которое накапливается на корпусах оборудования или людях, может привести к сбоям.
Представьте, как мельчайший шум может исказить высокоточное изображение с медицинского томографа или привести к ошибке в работе промышленного робота. Функциональное заземление предотвращает такие сбои.
Функциональное заземление работает по принципу создания низкого импедансного пути (легкого и прямого) для высокочастотных токов помех, эффективно отводя их от чувствительной аппаратуры в землю. Это действует как высокоскоростной дренаж для всех электрических «нечистот», не позволяя им влиять на работу электроники.
Существуют различные подходы к организации функционального заземления, в зависимости от требований к чистоте электропитания:
Полностью отдельный контур («чистая земля»).
В особо критичных местах, таких как дата-центры или медицинские операционные, функциональное заземление может быть выполнено как полностью отдельный, изолированный заземляющий контур. Это нужно, чтобы полностью отделить его от «шумных» защитных проводников общей электросети (PE-проводников), где могут циркулировать значительные токи утечки и помехи.
Выделенная «чистая» шина.
В менее строгих случаях функциональное заземление может быть реализовано через специально выделенную "чистую" шину, которая находится внутри основного заземляющего контура и соединена с ним только в одной точке. Это помогает минимизировать влияние помех.
Уравнивание потенциалов играет здесь ключевую роль. Все металлические части оборудования, такие как стойки, шкафы, корпуса серверов, а также экраны информационных кабелей (например, экранированная витая пара, оптоволоконные кабели с металлическими элементами) обязательно подключаются к системе функционального заземления. Это гарантирует, что все эти элементы находятся на одном электрическом потенциале, что исключает возникновение паразитных токов. Такие токи могут вызывать помехи или даже повредить оборудование.
Области применения такого специализированного заземления очень важны:
Центры обработки данных (ЦОД) и серверные комнаты. Здесь от стабильности работы зависят миллионы операций. Малейшая помеха может привести к потере данных или простою систем.
Медицинские учреждения (например, кабинеты МРТ, КТ, реанимации). Точность диагностики и бесперебойная работа жизнеобеспечивающего оборудования критически зависят от отсутствия электрических шумов.
Студии звукозаписи и вещательные комплексы. Для обеспечения идеальной чистоты аудио- и видеосигнала без фона и искажений.

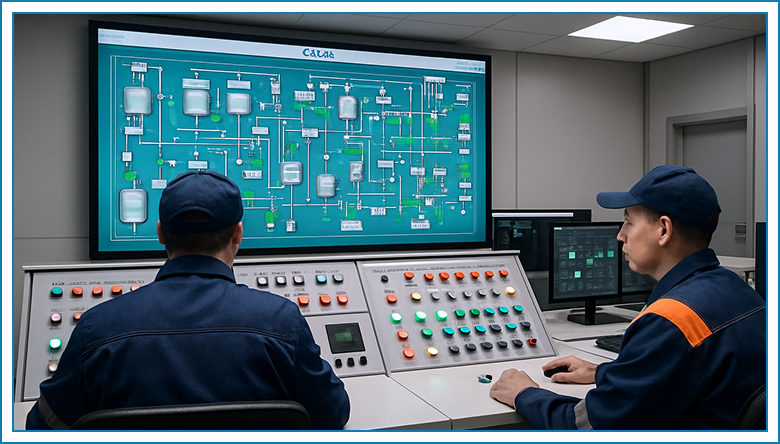

Промышленные системы автоматизации (АСУ ТП, SCADA-системы). Малейший сбой из-за помех в контроллерах может привести к нарушению технологического процесса и огромным убыткам.
Лаборатории и исследовательские центры. Для точности измерений и чистоты экспериментов, где чувствительные приборы могут легко быть скомпрометированы внешними электрическими полями.
Таким образом, для компьютерной техники и чувствительного электронного оборудования заземление – это не просто страховка от удара током, а неотъемлемая часть инженерной инфраструктуры, которая обеспечивает их надежную, точную и бесперебойную работу.
Заземление систем молниезащиты
Молния – это колоссальный электрический разряд, способный нести токи до сотен тысяч ампер (до 200 кА и более). Прямой удар молнии в здание или сооружение без должной защиты может привести к пожару, разрушению конструкций, полному выходу из строя всей электроустановки и, что самое страшное, к гибели людей. Именно здесь заземление играет роль последнего и самого важного звена в системе молниезащиты.
Система молниезащиты состоит из нескольких частей:
молниеотводов (громоотводов), которые принимают на себя разряд;
токоотводов, которые безопасно спускают этот ток вниз;
заземляющего устройства, которое рассеивает огромную энергию молнии в землю.
Без эффективного заземления молниеотвод бесполезен, так как он не сможет безопасно отвести этот разрушительный ток.
Ключевым принципом современной молниезащиты является обязательная связь ее заземляющего устройства с общим заземляющим контуром электроустановки объекта. Это требование закреплено в украинских нормах, например, ДСТУ EN 62305, который является адаптацией европейских стандартов, и ПУЭ.
Почему это так важно? Представьте, что заземление молниезащиты и заземление вашей электроустановки (к которому подключены все розетки, щитки и оборудование) выполнены отдельно друг от друга. При прямом ударе молнии в молниеотвод, в его заземляющем контуре возникает огромный потенциал. Если этот потенциал значительно отличается от потенциала заземления электроустановки, возникнет колоссальная разность потенциалов между ними. Это может привести к опасному явлению, называемому «обратное искрение» или «боковое перекрытие» (side flash) – электрический разряд просто «перепрыгнет» с молниезащиты на ближайшие металлические конструкции здания (трубы, арматуру, проводку), подключенные к электрическому заземлению. Последствия могут быть катастрофическими: пожары, повреждение стен, полное уничтожение электроники и угроза для жизни людей, находящихся рядом.
Чтобы этого не допустить, токоотводы от молниеотводов напрямую соединяются с общим заземляющим устройством электроустановки здания. Это может быть тот же самый контур, который используется для защитного заземления, или специально разработанный, но обязательно надежно подключенный к главному заземляющему контуру.
Кроме того, все крупные металлические элементы здания, которые могут оказаться под разным потенциалом, – металлические каркасы, трубопроводы водоснабжения, отопления, газоснабжения (с соблюдением особых правил), вентиляционные короба, лифтовые шахты – обязательно подключаются к главной заземляющей шине. Это создает единую систему уравнивания потенциалов по всему объекту, гарантируя, что все проводящие части имеют практически одинаковый электрический потенциал во время грозы, исключая опасные перенапряжения внутри здания.
Помимо отвода прямого разряда, заземление критически важно для работы устройств защиты от импульсных перенапряжений (УЗИП), которые также известны как SPD. Эти устройства устанавливаются в электрощитках и защищают внутреннюю электронику и оборудование от наведенных перенапряжений, возникающих даже от ударов молнии вдали от объекта или в линии электропередач. УЗИП эффективно отводят эти опасные импульсы в заземляющий контур.
Таким образом, заземление в системе молниезащиты – это не изолированный элемент, а интегрированная, ключевая часть общей стратегии электробезопасности объекта. Ее правильное проектирование и монтаж должны выполняться только квалифицированными специалистами в строгом соответствии с действующими нормами.
Предотвращение аварий и неполадок через правильное заземление
Мы уже рассмотрели заземление со всех сторон: от его фундаментальной роли до специфики применения в различных электроустановках. Теперь пришло время подвести итог, подчеркнув, как критически важно правильное заземление для предотвращения аварий и обеспечения безопасности. Это не просто свод правил, это щит, который активно защищает нас от серьезных угроз.
Типичные аварии, связанные с отсутствием или неправильным заземлением
Игнорирование или некорректное выполнение заземления – это прямая дорога к катастрофе. Последствия могут быть разнообразными, но всегда крайне опасными:
Поражение электрическим током.
Это самая очевидная и страшная угроза. Если изоляция электропроводки или стационарного оборудования (например, корпуса электрощитка, промышленного станка, водонагревателя) пробита, а заземление отсутствует или неэффективно, металлический корпус окажется под опасным напряжением. Любое прикосновение к нему приведет к тяжелому, а зачастую и смертельному поражению током. Представьте, как человек может получить удар током, просто прикоснувшись к металлической двери цеха или к крану, если они оказались под напряжением из-за неисправности электроустановки.
Возгорания и пожары.
Неправильное заземление или его отсутствие может стать причиной серьезных пожаров. При пробое изоляции ток начинает «искать» путь к земле. Если этого пути нет или он имеет высокое сопротивление, ток может пойти по неожиданным путям, вызывая искрение, нагрев проводников или металлических конструкций. Такое локальное перегревание легко воспламеняет изоляцию, деревянные конструкции, пыль или другие горючие материалы, приводя к масштабному возгоранию.
Выход из строя оборудования.
Отсутствие надежного заземления делает электроустановку уязвимой к перенапряжениям, включая последствия ударов молнии (даже не прямых) или коммутационных процессов в сети. Без пути для отвода избыточной энергии, чувствительное оборудование (контроллеры, серверы, станки ЧПУ) может быть необратимо повреждено. Кроме того, при замыкании на корпус без заземления, ток не достигает достаточной величины для срабатывания автоматических выключателей, что приводит к длительной работе оборудования в аварийном режиме, его перегреву и выходу из строя.
Влияние заземления на работу защитных устройств
Заземление – это не самостоятельная защита, а фундамент для эффективной работы всей системы электробезопасности. Оно является ключевым условием для правильного функционирования современных защитных устройств:
Автоматические выключатели (автоматы защиты)
Эти устройства призваны отключать цепь при перегрузках или коротких замыканиях. При пробое изоляции на заземленный металлический корпус (например, в электрощитке или на стационарном оборудовании), возникает так называемое «короткое замыкание на землю». Только при надежном заземлении этот ток замыкания будет достаточно большим, чтобы автомат быстро сработал и обесточил поврежденный участок. Если заземления нет или оно неэффективно, ток может быть недостаточным для срабатывания автомата, и аварийное напряжение останется на корпусе.
Устройства защитного отключения (УЗО) и дифференциальные автоматы (АВДТ).
Эти «спасатели жизней» реагируют на малейшую утечку тока. Заземление значительно повышает их эффективность. Когда происходит утечка тока на заземленную часть электроустановки (например, из-за повреждения изоляции проводки), заземление предоставляет ток утечки четкий и быстрый путь в землю. УЗО/АВДТ моментально «видят» эту утечку и отключают питание за доли секунды, предотвращая поражение током. Если же заземления нет, УЗО может сработать только тогда, когда человек сам станет путем для тока, что уже является опасным состоянием.
Таким образом, заземление обеспечивает тот самый «мост», по которому аварийный ток уходит, позволяя защитным устройствам своевременно «увидеть» проблему и выполнить свою работу.

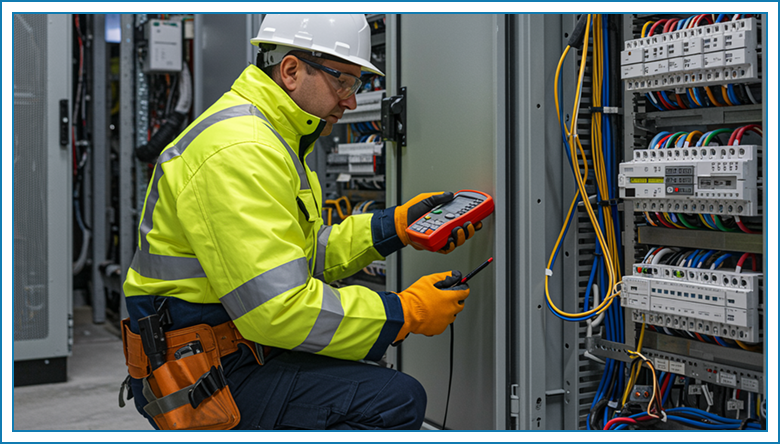

Важность регулярного обслуживания и проверок заземляющих устройств
Устройство заземления не устанавливается раз и навсегда. Это динамичная система, которая подвергается воздействию времени, окружающей среды и механических факторов. Коррозия металлических электродов в земле, изменение свойств грунта (высыхание, промерзание), ослабление контактов, повреждение заземляющих проводников – все это со временем может привести к ухудшению характеристик и потере эффективности заземления.
Именно поэтому регулярное обслуживание и периодические проверки заземляющих устройств являются не просто рекомендацией, а строгим требованием нормативных документов (ПУЭ и других). Эти проверки включают в себя визуальные осмотры видимых частей заземляющей системы (целостности проводников, качества соединений, отсутствия коррозии) и, что самое главное, инструментальные измерения. Ключевым является измерение сопротивления растеканию тока заземляющего устройства, а также проверка непрерывности цепи заземления и сопротивления петли «фаза-ноль». Только эти измерения могут подтвердить, что заземление по-прежнему соответствует установленным нормам и продолжает эффективно выполнять свои защитные функции. Несвоевременные проверки – это риск того, что в критический момент ваша «невидимая защита» окажется неработоспособной.
Типичные ошибки при монтаже заземления и их последствия
Даже при наличии всех необходимых материалов и стремлении к безопасности, ошибки при монтаже заземления могут свести на нет все усилия. Знание этих распространенных ошибок поможет их избежать:
Нарушение целостности заземляющего контура или проводника.
Это одна из самых опасных ошибок. Если заземляющий проводник оборван или поврежден, или если нарушена непрерывность соединения с заземлителем, то весь защитный путь для тока просто отсутствует. В случае пробоя изоляции корпус оборудования останется под напряжением. Последствия могут быть фатальными.
Недостаточное сечение заземляющих проводников.
Если сечение заземляющего проводника выбрано меньшим, чем требуется по нормам, он может не выдержать ток короткого замыкания. Проводник перегорит, и защита останется неэффективной, а сам перегоревший проводник может стать источником пожара.
Коррозия соединений или заземлителей.
Использование неподходящих материалов или отсутствие защиты соединений от влаги и агрессивных сред приводит к быстрому окислению и коррозии. Коррозия увеличивает сопротивление заземления, делая его неэффективным, и в критический момент ток не сможет уйти в землю.
Неправильный выбор материалов заземлителей.
Например, использование слишком тонких стержней, применение арматуры с бетонного фундамента, не имеющей надежного контакта с землей, или материалов, которые быстро разрушаются в конкретном типе грунта. Это приводит к тому, что заземлитель либо не обеспечивает нужного сопротивления, либо быстро выходит из строя.
Недостаточная глубина или неправильное расположение заземлителей.
Забивка электродов на недостаточную глубину (например, выше уровня промерзания или в сухие слои почвы) приводит к резкому увеличению сопротивления заземления в зависимости от погодных условий. Неправильное расположение заземлителей относительно друг друга или относительно здания может вызвать эффект экранирования или недостаточное растекание тока.
Отсутствие системы уравнивания потенциалов.
Если все металлические части электроустановки и коммуникаций (трубопроводы, каркасы, воздуховоды) не соединены между собой и с общим контуром заземления, между ними могут возникать опасные разности потенциалов. Это создает риск поражения током даже при отсутствии прямого замыкания на эти элементы.
Каждая из этих ошибок может превратить надежную, казалось бы, систему заземления в бесполезную или даже опасную имитацию. Только профессиональный подход к проектированию, монтажу и регулярному контролю гарантирует, что заземление будет вашим надежным щитом.
Когда речь идет о правильном заземлении различных типов электроустановок, приобретение качественных материалов и обращение к проверенным решениям выходит на первый план. Все необходимое для создания эффективной и безопасной системы заземления, способной справиться с задачами любой сложности, доступно в онлайн-каталоге «ИНТЕРЛИНК». Здесь собрано свыше 10 000 наименований продукции от ведущих украинских и мировых брендов. Для получения консультации по выбору оптимальных компонентов или расчета стоимости, свяжитесь со специалистами компании по телефону или через форму обратной связи на сайте. Вам предоставят исчерпывающие ответы и помогут найти идеальное решение.
