Типичные ошибки при монтаже молниезащиты и методы их предотвращения

Молниезащита – это не просто набор металлических элементов на крыше, а жизненно важная система безопасности для любого здания. В Украине, где грозы не редкость, качественная молниезащита защищает от пожаров, повреждения дорогостоящей электроники и, самое главное, спасает жизни. К сожалению, даже незначительные ошибки при монтаже могут сделать всю систему бесполезной или даже опасной. Мы подробно рассмотрим самые частые просчеты, которые допускают при установке молниезащиты, и предоставим практические рекомендации, как их избежать, чтобы ваша защита работала безотказно.

Основные понятия и компоненты системы молниезащиты

Чтобы понять, как избежать ошибок, важно разобраться в основах. Молниезащита – это комплекс специальных технических решений и устройств, главная задача которых – безопасно отвести разряд молнии от здания в землю. Если молния ударит в незащищенное строение, это может привести к пожару, разрушению конструкций, выходу из строя всей электроники и даже травмам людей. Система молниезащиты работает как проводник: она перехватывает удар молнии и направляет его по безопасному пути, не допуская повреждений.

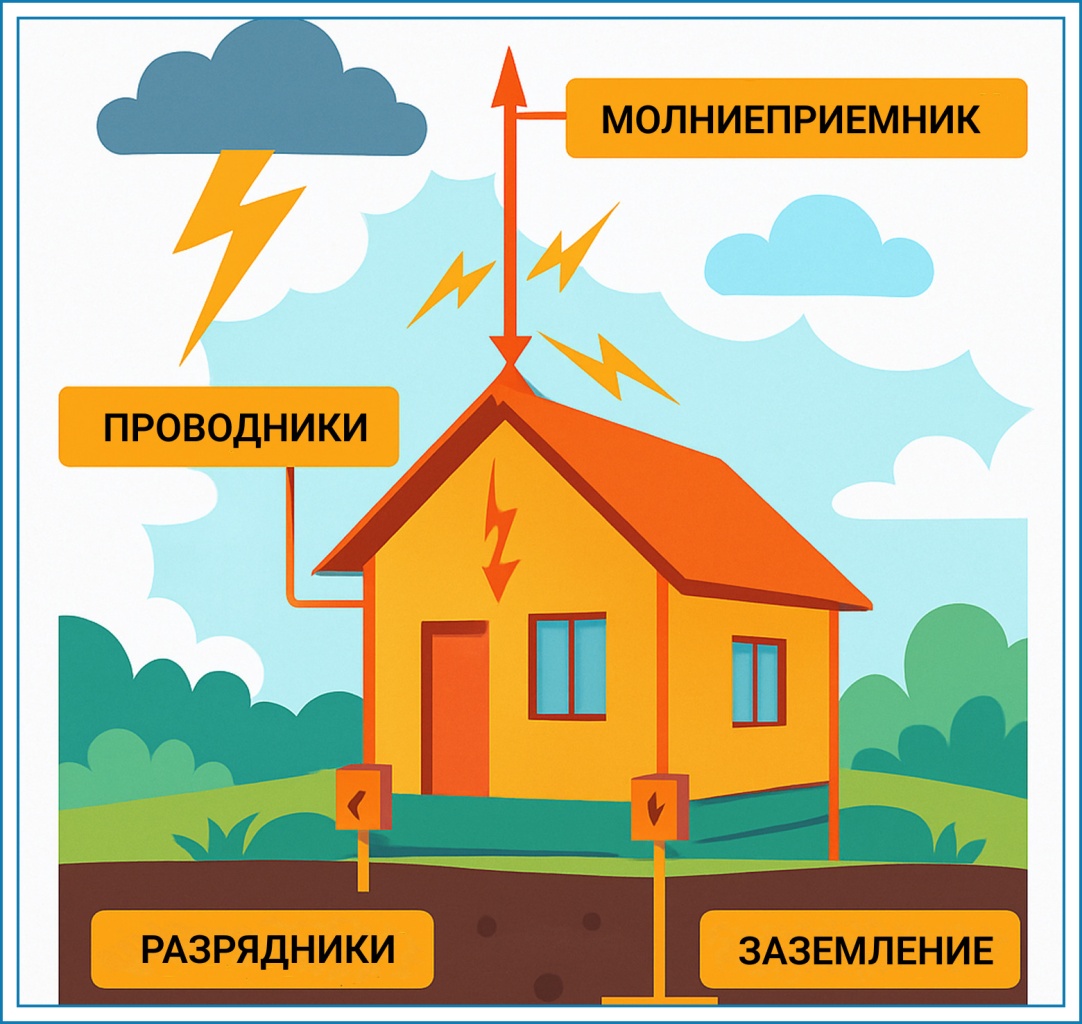

Типовая система молниезащиты состоит из четырех ключевых компонентов:

1. Молниеприемник.

Это первая линия обороны. Молниеприемник – это стержень, трос или сетка, расположенные на самой высокой точке здания. Его задача – принять на себя прямой удар молнии. Он должен быть правильно рассчитан и расположен, чтобы перекрыть всю защищаемую площадь.

2. Токоотвод.

После того как молниеприемник принял разряд, ток молнии нужно безопасно спустить вниз. Эту функцию выполняют токоотводы – проводники, которые соединяют молниеприемник с заземляющим устройством. Они прокладываются по стенам здания и должны иметь достаточное сечение, чтобы выдержать огромный ток молнии без нагрева и искрения.

3. Заземляющее устройство (заземлитель).

Конечная точка пути тока молнии. Заземлитель – это система электродов, зарытых глубоко в землю. Его цель – рассеять энергию молнии в грунте, минимизируя риск для здания и людей. Сопротивление заземления должно быть максимально низким.

4. Устройства защиты от импульсных перенапряжений (УЗИП).

Молния может вызвать сильные скачки напряжения не только прямым ударом, но и на расстоянии, через электромагнитное поле. УЗИПы устанавливаются в электрические щитки и защищают чувствительную электронику от этих скачков, предотвращая ее поломку.

Весь процесс монтажа и выбора компонентов должен строго соответствовать действующим в Украине нормам и стандартам. Основными документами, регулирующими эту сферу, являются ДСТУ EN 62305 (серия европейских стандартов, адаптированных в Украине) и Правила устройства электроустановок (ПУЭ). Соблюдение этих норм – это не просто формальность, а гарантия эффективности и безопасности всей системы молниезащиты. Отступление от них почти всегда приводит к критическим ошибкам.

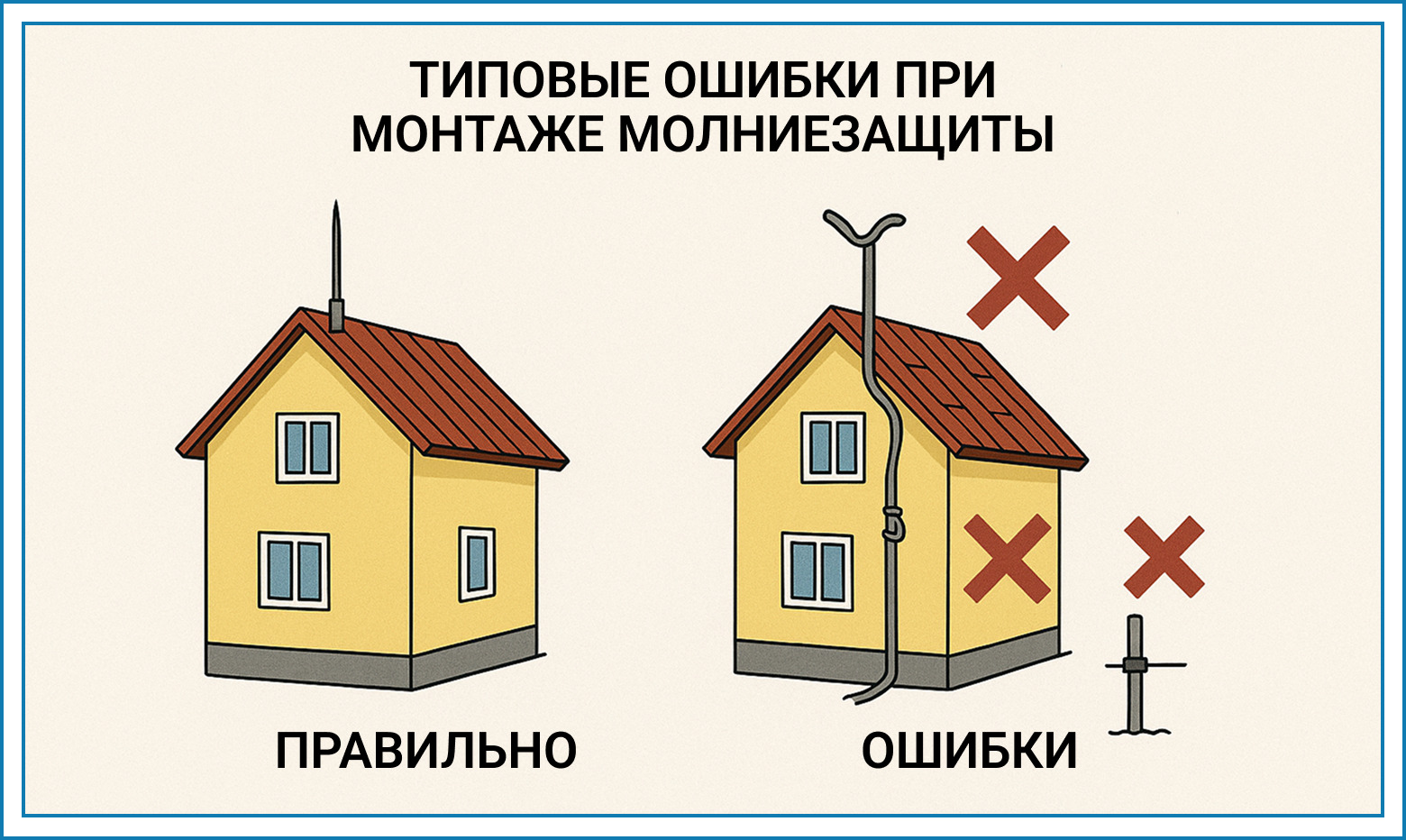

Типичные ошибки при монтаже молниезащиты

Даже самая современная система молниезащиты будет бесполезна или даже опасна, если при ее установке допущены ошибки. Рассмотрим самые частые просчеты, которые могут свести на нет все усилия по защите вашего объекта.

Ошибки при проектировании и выборе компонентов

Проектирование – это фундамент надежной молниезащиты. Ошибки на этом этапе могут привести к неэффективной работе всей системы.

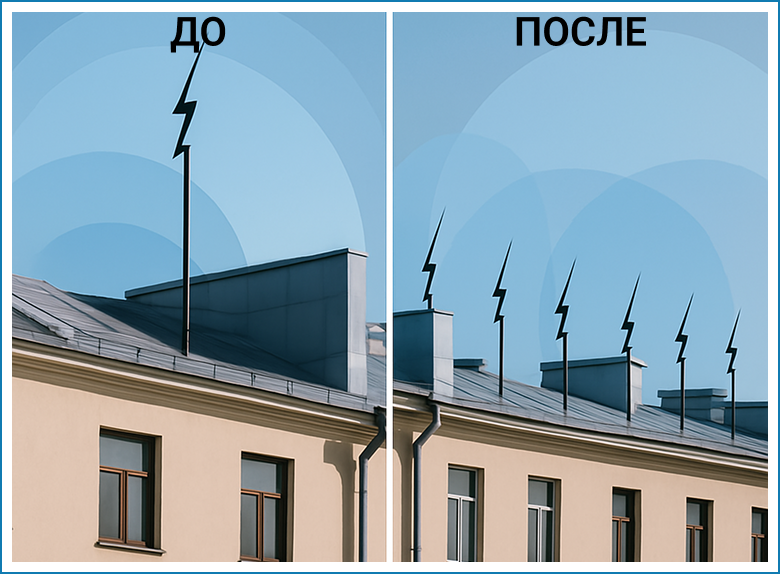

1. Неправильный расчет зоны защиты.

Часто встречаются ситуации, когда молниеприемников либо слишком мало, либо они расположены некорректно. Это означает, что часть здания остается вне защитной зоны, и прямой удар молнии в эту незащищенную область становится вполне реальным. Нередко проектировщики полагаются «на глаз» или на устаревшие методы расчетов, что приводит к недостаточной высоте или неправильному расположению молниеприемников.

Если молниеприемник не «поймает» разряд, молния ударит непосредственно в конструкцию здания или оборудование на крыше. Это может вызвать пожар, серьезные разрушения элементов кровли, антенн, систем вентиляции и кондиционирования. В худшем случае такой удар может привести к человеческим жертвам.

Чтобы предотвратить эту ошибку, всегда начинайте с тщательного расчета зоны защиты. Используйте современные нормативные документы, такие как ДСТУ EN 62305, которые описывают методики расчета защитных зон (например, метод катящейся сферы). Применяйте специализированное программное обеспечение, которое позволяет визуализировать зоны защиты и точно определить необходимое количество и расположение молниеприемников. Доверьте этот этап квалифицированным проектировщикам.

2. Выбор неподходящих материалов.

Некоторые монтажники экономят на материалах, используя проводники недостаточного сечения для токоотводов или заземлителей. Также распространена ошибка, когда применяют материалы, неустойчивые к коррозии, особенно для подземных частей системы заземления. Например, использование черного металла без должной оцинковки в агрессивных грунтах.

Проводники с недостаточным сечением при ударе молнии могут перегреться, расплавиться или даже разорваться, что приведет к пожару или неконтролируемому распространению тока молнии по зданию. Коррозия элементов заземления со временем увеличивает сопротивление заземления, делая его неэффективным. Это значит, что ток молнии не будет безопасно рассеиваться в земле, что повышает риск повреждений.

Чтобы не ошибиться, строго соблюдайте требования стандартов по выбору материалов и их сечению. Используйте медь, оцинкованную сталь, омедненную сталь или алюминий, соответствующие нормам по толщине и покрытию. Учитывайте агрессивность окружающей среды (влажность, химический состав почвы) при выборе материалов для заземления. Убедитесь, что все компоненты имеют сертификаты качества и соответствуют заявленным характеристикам.

3. Игнорирование УЗИП (устройств защиты от импульсных перенапряжений).

Одна из самых частых и дорогостоящих ошибок – это полное отсутствие УЗИП в системе молниезащиты или неправильный их подбор (например, установка только УЗИП II класса, когда необходим I класс). Многие ошибочно полагают, что достаточно только внешних элементов молниезащиты.

Даже если прямой удар молнии будет отведен, электромагнитные поля, создаваемые разрядом, могут вызвать огромные скачки напряжения во внутренней электросети здания. Эти импульсные перенапряжения моментально выводят из строя всю чувствительную электронику: компьютеры, бытовую технику, системы безопасности, системы «умного дома», промышленные контроллеры. Ущерб может быть колоссальным.

Поэтому обязательно включайте УЗИПы всех необходимых классов (I, II, III) в проект молниезащиты. УЗИП класса I (защита от прямого удара) устанавливаются на вводе в здание, УЗИП класса II (защита от остаточных перенапряжений) – в распределительных щитках, а УЗИП класса III (защита от импульсов в конечных цепях) – непосредственно возле чувствительного оборудования. Подбор УЗИП должен производиться исходя из категории объекта, его расположения и типа подключаемого оборудования, в строгом соответствии с требованиями ДСТУ EN 62305. Не экономьте на внутренней защите!

Ошибки при монтаже молниеприемников

Молниеприемник – это первая точка контакта с разрядом молнии, и его правильный монтаж критически важен для всей системы.

1. Неправильное крепление.

Молниеприемники, особенно стержневые, должны быть прочно закреплены на кровле или элементах здания. Распространенная ошибка – это недостаточная фиксация с использованием слабых кронштейнов, анкеров или креплений. Иногда монтажники игнорируют рекомендации по расстоянию между точками крепления.

Плохо закрепленный молниеприемник становится уязвим для сильных ветровых нагрузок, которые нередки в Украине. Он может обломиться, согнуться или сместиться, потеряв свою эффективную высоту и зону защиты. В худшем случае оторвавшийся молниеприемник может повредить кровлю или упасть, создавая угрозу для людей и имущества. Кроме того, ослабление крепления может нарушить электрический контакт, делая молниеприемник неработоспособным.

Чтобы не допустить эту ошибку, используйте только надежные, коррозионно-стойкие крепежные элементы, предназначенные специально для систем молниезащиты. Строго соблюдайте рекомендации производителя по количеству и расстоянию между точками крепления. Убедитесь, что крепления выдерживают не только вес молниеприемника, но и значительные ветровые нагрузки. Для высоких мачт могут потребоваться дополнительные оттяжки для стабильности.

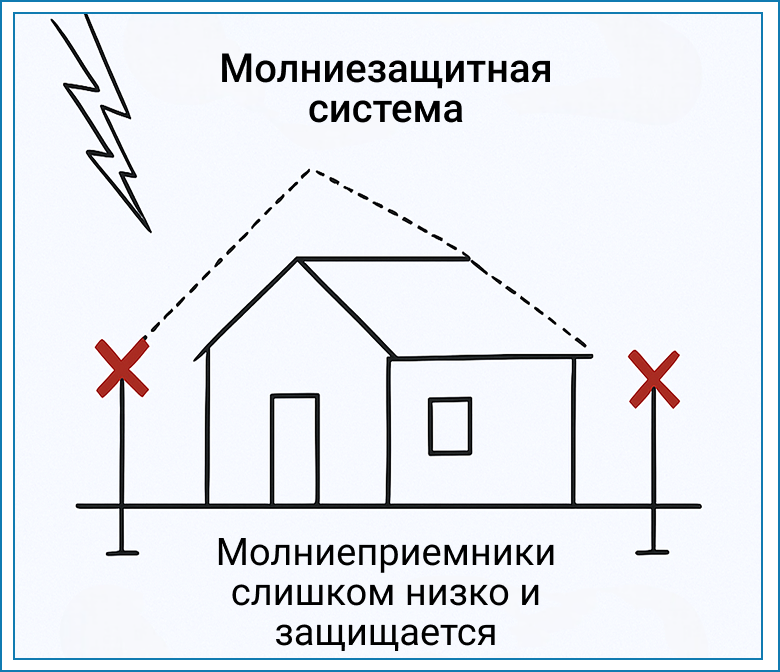

2. Заниженная высота установки.

Цель молниеприемника – быть самой высокой точкой в зоне защиты, перехватывая разряд. Однако иногда его устанавливают на недостаточной высоте, не учитывая особенности кровли, соседних объектов или оборудования на крыше (вентиляция, кондиционеры). Это может быть связано с нежеланием использовать длинные мачты или неправильным расчетом защитной зоны.

Если молниеприемник установлен слишком низко, он не сможет обеспечить достаточную зону защиты. Это означает, что молния, скорее всего, ударит в другую, незащищенную часть здания или в оборудование на крыше, которое по факту окажется выше или в зоне риска. Результат – пожар, разрушение конструкций, выход из строя дорогостоящего оборудования.

Поэтому высота установки молниеприемника должна быть тщательно рассчитана на этапе проектирования. Используйте метод защитного угла или метод катящейся сферы, как это предписано в ДСТУ EN 62305, чтобы определить оптимальную высоту и расположение. Убедитесь, что молниеприемник возвышается над всеми элементами кровли и прилегающими конструкциями, которые необходимо защитить. Не экономьте на высоте, так как это напрямую влияет на эффективность всей системы.

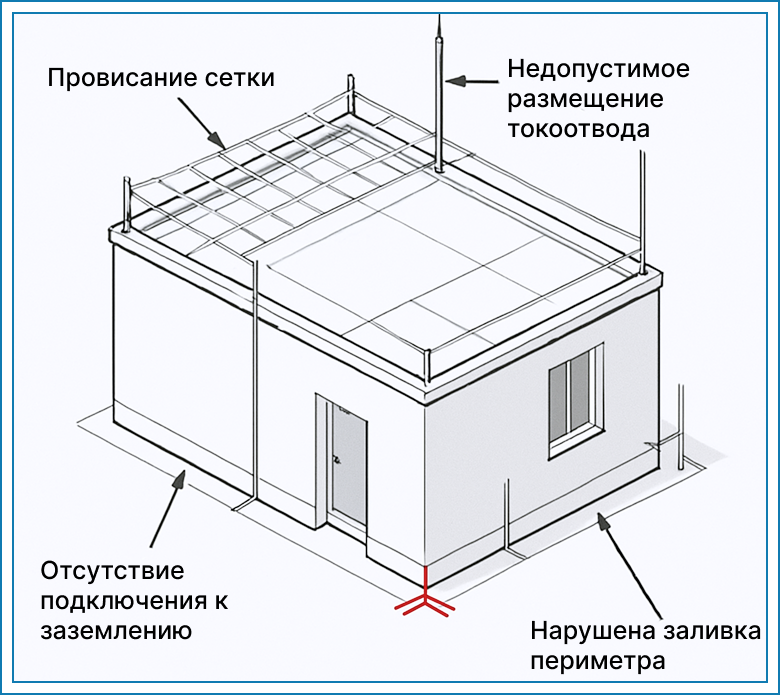

Ошибки при монтаже токоотводов

Токоотводы – это «магистрали» для молниевого разряда. Любые дефекты в их прокладке могут создать опасные ситуации.

1. Недостаточное количество токоотводов.

Распространенная ошибка – это попытка сэкономить на количестве токоотводов, прокладывая их реже, чем того требуют нормы. В результате ток молнии, имея только один или два пути, перегружает существующие токоотводы.

При разряде молнии по одному токоотводу может пройти ток в десятки и сотни тысяч ампер. Если токоотводов мало, эта колоссальная энергия концентрируется, вызывая сильный нагрев проводника, его разрушение, а в некоторых случаях – искрение или даже возгорание прилегающих горючих материалов. Это ставит под угрозу целостность здания и может стать причиной пожара.

Чтобы предотвратить эту ошибку, строго соблюдайте нормативное расстояние между токоотводами, указанное в ДСТУ EN 62305. Это расстояние зависит от уровня молниезащиты здания. Чем выше уровень защиты, тем чаще должны располагаться токоотводы. Правильный расчет и проектирование – ключ к адекватному количеству токоотводов.

2. Изолирование токоотводов от здания.

Иногда монтажники необоснованно оставляют слишком большие зазоры между токоотводами и стенами здания, либо используют диэлектрические прокладки там, где это не требуется. Исключение составляют системы изолированной молниезащиты, но в стандартных случаях токоотвод должен быть максимально близко к несущим конструкциям.

Если токоотвод сильно удален от стены, при ударе молнии может произойти «пробой» искрового промежутка между токоотводом и металлическими элементами внутри или на поверхности стены (например, арматурой, металлическими трубами). Это называется обратным перекрытием. Такое явление может привести к пожару, разрушению стены и выходу из строя внутренней электропроводки и оборудования.

В большинстве случаев токоотводы должны быть проложены максимально плотно к несущим конструкциям здания. Используйте крепежные элементы, которые обеспечивают минимальный зазор. Исключение – изолированная молниезащита, где сознательно создают больший зазор для предотвращения обратного перекрытия, но это должно быть заложено в проекте и иметь соответствующее обоснование и расчет.

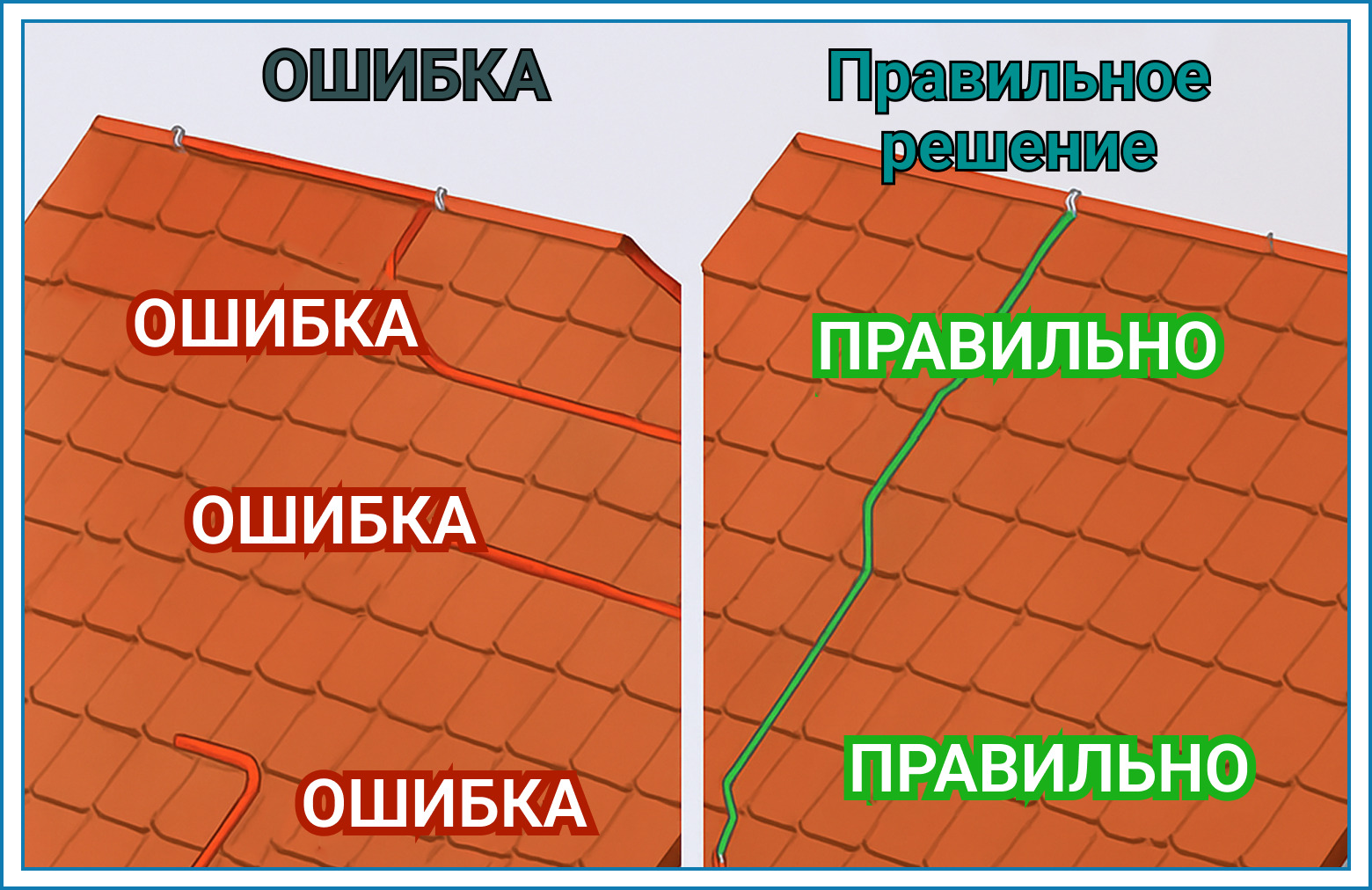

3. Резкие изгибы и петли.

Вместо плавных поворотов токоотводы иногда прокладывают с резкими изгибами под 90 градусов или делают «петли». Это часто происходит из-за нежелания сгибать материал токоотвода или неаккуратности монтажников.

Резкие изгибы и петли значительно увеличивают индуктивное сопротивление токоотвода. Когда по нему проходит огромный импульс тока молнии, в этих местах возникают высокие электромагнитные напряжения и индуктивные сопротивления. Это приводит к чрезмерному нагреву, искрению и образованию точек перегрева, что может спровоцировать пожар или повреждение токоотвода.

Методы предотвращения: Прокладывайте токоотводы по максимально прямым линиям. Если повороты неизбежны, делайте их плавными, с максимально большим радиусом изгиба (не менее 20 см). Избегайте создания замкнутых петель. Соблюдение этого правила крайне важно для безопасного отвода тока.

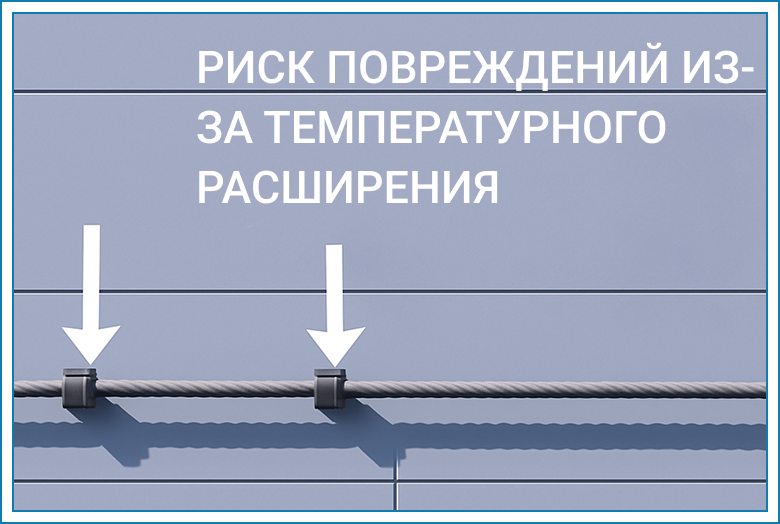

4. Отсутствие компенсаторов.

Металлические токоотводы, как и любые другие материалы, расширяются и сжимаются при изменении температуры. Если не учесть эти изменения, токоотводы могут деформироваться, растягиваться или даже обрываться в местах крепления. Это особенно актуально для длинных участков токоотводов.

Деформация токоотвода из-за температурных перепадов может привести к повреждению креплений, нарушению целостности проводника и потере электрического контакта. В результате система становится ненадежной или полностью неработоспособной. Поврежденные крепления могут также повредить фасад здания.

Как предотвратить? На длинных участках токоотводов (обычно каждые 15-20 метров) обязательно устанавливайте компенсационные петли или используйте специальные крепежные элементы, которые позволяют материалу свободно расширяться и сжиматься. Это сохранит целостность токоотвода и надежность всей системы на долгие годы.

5. Плохой электрический контакт.

Ненадежные, слабые или корродирующие соединения между отдельными элементами токоотвода – это одна из наиболее критических ошибок. Это может быть некачественная сварка, плохо затянутые болтовые соединения, отсутствие контактной пасты или использование неподходящих зажимов.

Любое слабое звено в цепи токоотвода становится точкой высокого сопротивления. При ударе молнии в этом месте происходит сильный нагрев, искрение и возможное расплавление проводника. Это не только разрушает сам токоотвод, но и представляет серьезную пожароопасность, так как искры могут попасть на горючие материалы здания. Кроме того, потеря контакта означает, что ток молнии не дойдет до заземлителя и может найти другой, неконтролируемый путь.

Чтобы предотвратить ошибку, используйте только проверенные методы соединения: качественную сварку (если это предусмотрено для данного материала), либо болтовые соединения с применением специальных зажимов и обязательно – контактной пасты, которая предотвращает окисление и улучшает проводимость. Все соединения должны быть максимально надежными и герметичными. Проводите регулярный визуальный осмотр и проверку сопротивления всех соединений, особенно после монтажа.

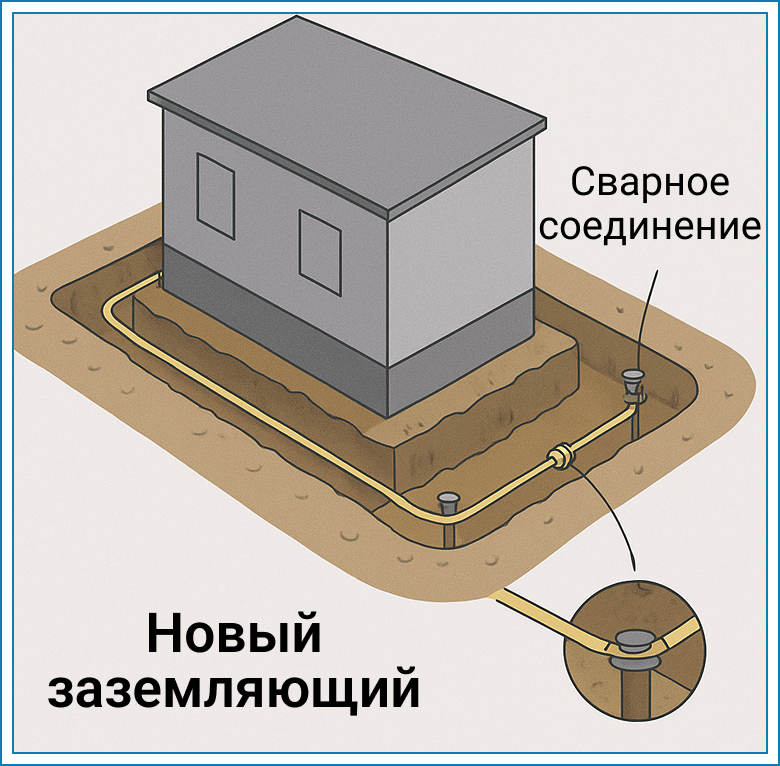

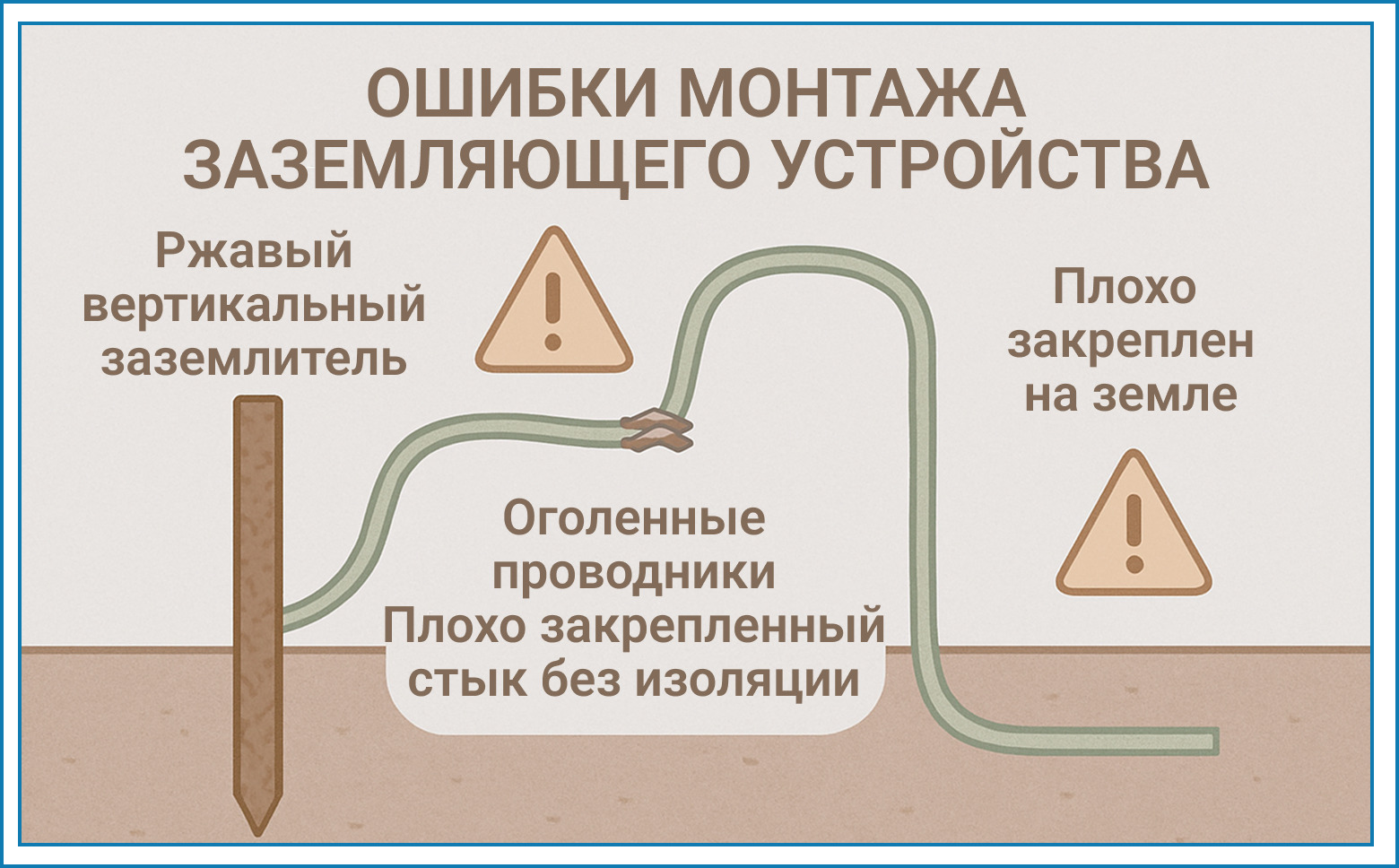

Ошибки при монтаже заземляющего устройства

Заземляющее устройство – это финишная прямая для молниевого разряда. Если земля не способна безопасно «принять» ток, вся система бесполезна.

1. Недостаточное сопротивление заземления.

Одна из наиболее критичных ошибок – это когда сопротивление заземляющего устройства оказывается выше допустимых норм. Это происходит из-за недостаточного количества заземляющих электродов, их слишком малой длины или глубины, а также неверного расчета площади рассеивания в грунте. Иногда игнорируются особенности почвы (например, каменистые или сухие грунты имеют высокое сопротивление).

Если сопротивление заземления слишком высокое, заземлитель не может эффективно рассеять огромный ток молнии в землю. Это приводит к опасному повышению потенциала на заземляющем устройстве и элементах системы. Энергия молнии не уходит в землю, а ищет другие пути, что может вызвать обратные перекрытия в здании, поражение людей электрическим током (шаговое напряжение), а также пожары и повреждение электрооборудования.

Как предотвратить ошибку? На этапе проектирования обязательно проводите расчет необходимой конфигурации заземляющего устройства с учетом типа грунта и его удельного сопротивления. Используйте достаточное количество заземляющих электродов и заглубляйте их на необходимую глубину. После монтажа обязательно проведите замеры сопротивления заземления специализированным прибором. Показатели должны соответствовать требованиям ДСТУ EN 62305 и ПУЭ. Если сопротивление выше нормы, увеличьте количество или длину электродов, или используйте химически активные заземляющие смеси.

2. Коррозия элементов заземления.

Заземляющие электроды находятся в агрессивной среде – в земле. Использование материалов, неустойчивых к коррозии, таких как обычная черная сталь без соответствующей защиты, приводит к быстрому разрушению элементов заземления. Со временем коррозия «съедает» металл, уменьшая площадь контакта с грунтом.

Коррозия увеличивает электрическое сопротивление заземляющего устройства. Поврежденные элементы теряют способность эффективно отводить ток молнии. Это приводит к тем же опасным последствиям, что и недостаточное сопротивление заземления: повышение потенциала, риск удара током, пожары, повреждение оборудования. Кроме того, коррозия может потребовать дорогостоящих земляных работ для замены заземлителей.

Как не ошибиться? Применяйте только коррозионно-стойкие материалы для заземляющих электродов: оцинкованную сталь с толстым слоем цинка (горячее цинкование), омедненную сталь или медь. Эти материалы обладают высокой устойчивостью к коррозии в грунте и обеспечивают долговечность системы. Регулярно проводите визуальные проверки (если доступно) и замеры сопротивления заземления, чтобы своевременно выявить проблемы.

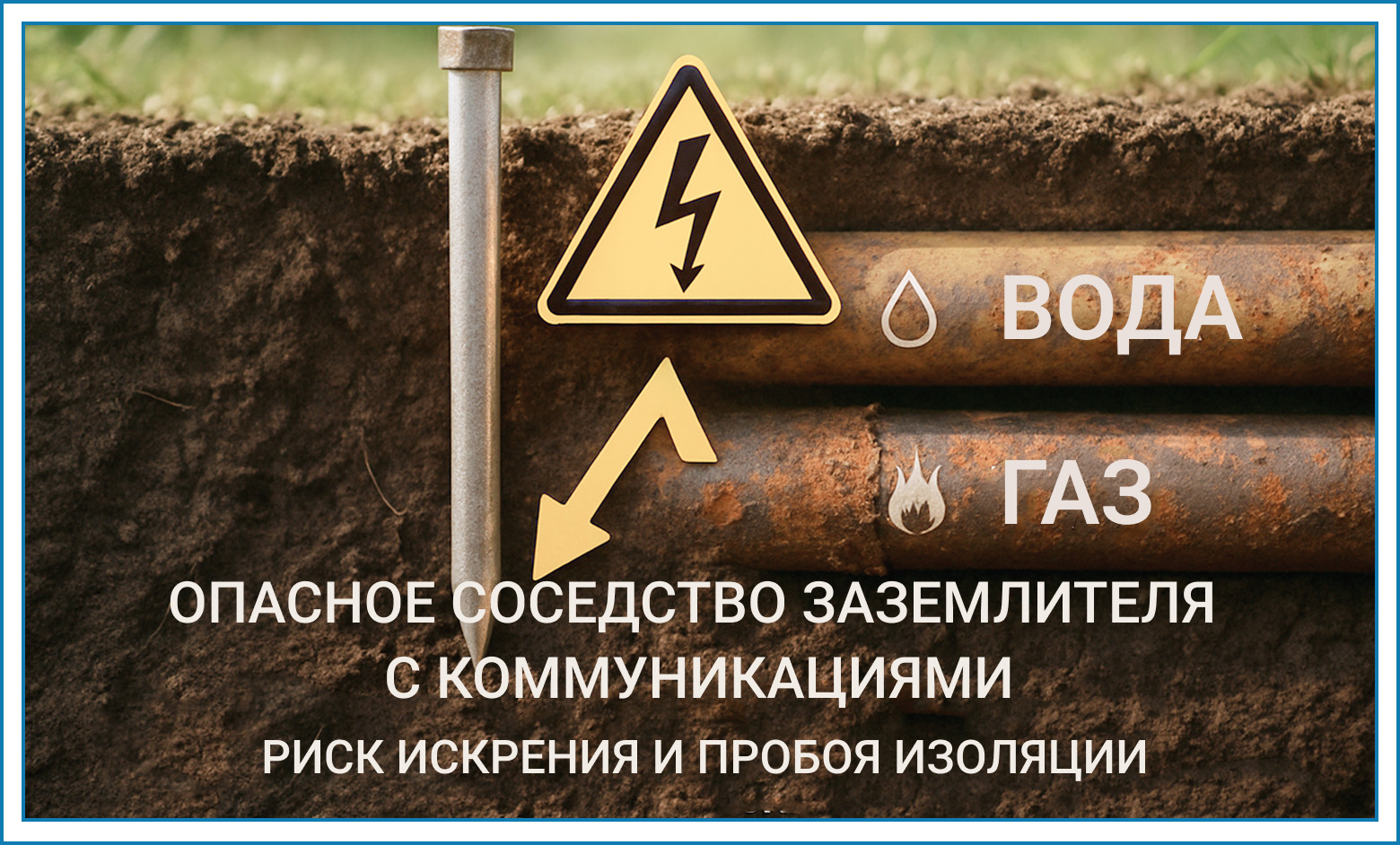

3. Неправильное расположение заземлителей.

Иногда заземляющие электроды размещают слишком близко к фундаменту здания, подземным коммуникациям (водопровод, канализация, газопровод) или пешеходным зонам. Это может быть связано с экономией места или незнанием требований к безопасным расстояниям.

Размещение заземлителей вплотную к фундаменту может привести к возникновению опасных перенапряжений в фундаменте, что потенциально может повредить его. Близость к металлическим коммуникациям создает риск возникновения искрения и пробоя изоляции, что особенно опасно для газопроводов. Кроме того, слишком близкое расположение заземлителей к пешеходным дорожкам или местам скопления людей увеличивает риск возникновения шагового напряжения во время грозы, что может привести к поражению людей электрическим током.

Поэтому строго соблюдайте минимальные безопасные расстояния, указанные в нормативных документах. Заземлители должны располагаться на определенном расстоянии от фундаментов, входов в здание, подземных коммуникаций и мест постоянного пребывания людей. Обычно это не менее 1 метра от фундамента и 5 метров от входов. Проектирование должно учитывать все подземные инженерные сети на участке.

Общие ошибки и нарушения безопасности

Кроме специфических ошибок, связанных с каждым элементом системы, существуют и общие просчеты, которые могут поставить под угрозу всю эффективность молниезащиты и безопасность людей.

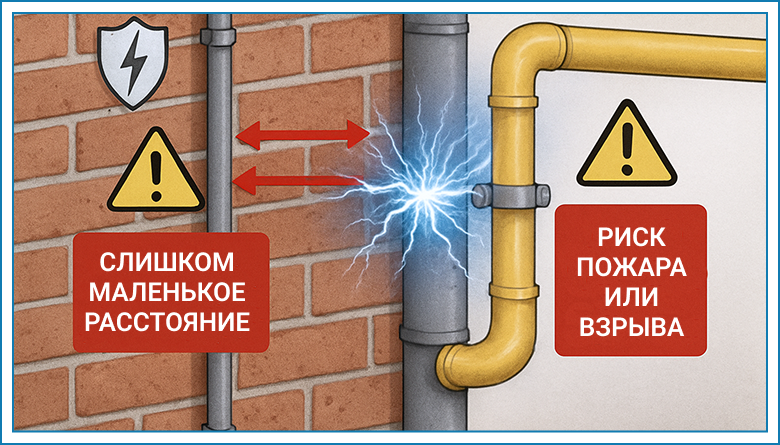

1. Несоблюдение безопасных расстояний.

Одной из самых опасных общих ошибок является недостаточное расстояние (s) между элементами системы молниезащиты (молниеприемниками, токоотводами) и другими токопроводящими частями здания. К таким частям относятся металлические конструкции (арматура, каркасы), газовые и водопроводные трубы, металлические рамы окон, перила, электропроводка, телекоммуникационные кабели и даже влажные участки стен.

При разряде молнии по токоотводу создается мощное электромагнитное поле. Если токоотвод расположен слишком близко к другим проводящим элементам, может произойти искровой разряд («пробой») между ними. Это приведет к пожару, повреждению электрических систем, взрыву (при наличии газовых труб) и возникновению опасного для жизни потенциала внутри здания. Такой пробой делает внешнюю молниезащиту бесполезной, так как ток молнии пойдет по неконтролируемому пути.

Тщательный расчет безопасных расстояний («разделяющих расстояний») (s) – это ключевой этап проектирования. Эти расстояния определяются по формулам, приведенным в ДСТУ EN 62305-3, и зависят от уровня молниезащиты (LPL), длины токоотводов и типа изоляции. Строгое соблюдение этих требований при монтаже обязательно. В случае невозможности соблюдения безопасных расстояний необходимо использовать изолированную молниезащиту или предусмотреть дополнительные меры защиты (например, экранирование, выравнивание потенциалов).

Пример расчета безопасного расстояния (s):

Согласно ДСТУ EN 62305-3, безопасное расстояние (s) можно рассчитать по следующей формуле:

s = ​ki / km ​​⋅ l

Где:

s – безопасное расстояние, которое необходимо выдержать между токоотводом и другими токопроводящими элементами, чтобы избежать искрового пробоя;

ki​ – коэффициент, зависящий от уровня молниезащиты (LPL). Значения ki​ определяются стандартом:

• LPL I: ki ​= 0.2

• LPL II: ki​ = 0.15

• LPL III-IV: ki ​= 0.1

km​ – коэффициент, зависящий от материала, через который проходит разделяющее расстояние. Значения km​ также определяются стандартом:

• воздух: km ​= 1

• бетон, кирпич: km ​= 0.5

l – длина токоотвода от точки, где измеряется расстояние, до ближайшего заземлителя, м.

Предположим, у нас здание с уровнем молниезащиты LPL III. Токоотвод проложен по бетонной стене, а нас интересует безопасное расстояние до ближайшего металлического элемента на расстоянии 10 метров от точки заземления.

• ki​ для LPL III = 0.1

• km​ для бетона = 0.5

• l = 10 м

Подставляем значения в формулу:

s = 0.50.1​⋅10 = 0.2⋅10 =2 м

Это означает, что между токоотводом и любым токопроводящим элементом (например, металлической трубой или арматурой стены) на расстоянии 10 метров от заземлителя должно быть не менее 2 метров. Если такое расстояние невозможно выдержать, необходимо применять меры для выравнивания потенциалов или использовать изолированную молниезащиту.

2. Отсутствие маркировки и документации.

Часто монтажники пренебрегают ведением исполнительной документации или не маркируют элементы системы молниезащиты. Это может показаться незначительной деталью, но в долгосрочной перспективе создает серьезные проблемы.

Без четкой исполнительной документации (схемы, планы, используемые материалы, протоколы замеров) невозможно эффективно отслеживать состояние системы, проводить ее обслуживание или ремонт. При возникновении неисправности поиск причины становится крайне сложным и затратным. Отсутствие маркировки затрудняет идентификацию элементов, особенно при привлечении новых специалистов. В конечном итоге система может перестать соответствовать нормам без ведома владельца, становясь источником скрытой угрозы.

Поэтому всегда ведите полную исполнительную документацию по завершении монтажа. Она должна включать: проект, акты скрытых работ, протоколы замеров сопротивления заземления, сертификаты на оборудование и материалы, схемы прокладки токоотводов и размещения молниеприемников. Обязательно маркируйте все ключевые элементы системы: точки подключения, измерительные клеммы, УЗИПы.

3. Игнорирование регулярного обслуживания.

После установки многие владельцы забывают о системе молниезащиты, считая ее «вечной». Однако как и любая инженерная система, молниезащита требует регулярного контроля и обслуживания. Отсутствие периодических проверок и замеров сопротивления заземления – очень распространенная и опасная ошибка.

Со временем элементы системы могут корродировать, крепления ослабевать, соединения окисляться, а сопротивление заземления – увеличиваться из-за изменения состава почвы или усадки грунта. Если эти изменения не выявляются и не устраняются, система постепенно теряет свою эффективность. При следующем ударе молнии она может не сработать должным образом, приведя к аварии, пожару или поражению людей.

Чтобы предотвратить эту ошибку, разработайте и строго соблюдайте график регулярного обслуживания. Согласно нормам, визуальный осмотр системы следует проводить не реже одного раза в год (желательно перед началом грозового сезона), а замер сопротивления заземления – не реже одного раза в 3 года (для особо ответственных объектов – ежегодно). При обнаружении повреждений или отклонений от нормы немедленно проводите ремонтные работы.

4. Привлечение неквалифицированных специалистов.

Попытка сэкономить на монтаже молниезащиты часто приводит к привлечению неопытных или нелицензированных «специалистов», которые не обладают достаточными знаниями нормативной базы, современными технологиями и навыками.

Неквалифицированный монтаж – это прямой путь к совокупности всех вышеперечисленных ошибок. Такие исполнители могут использовать неправильные расчеты, некачественные материалы, допускать грубые нарушения технологии монтажа и игнорировать требования безопасности. В результате вместо надежной защиты вы получите дорогую имитацию, которая не только не сработает в нужный момент, но и может создать дополнительные риски.

Поэтому выбирайте только лицензированные компании и сертифицированных монтажников, имеющих подтвержденный опыт работы с системами молниезащиты. Требуйте предоставления всех необходимых допусков, разрешений и сертификатов на используемое оборудование и материалы. Не стесняйтесь проверять отзывы и портфолио. Инвестиции в квалифицированных специалистов – это инвестиции в вашу безопасность и спокойствие.

В итоге можно с уверенностью сказать: эффективная молниезащита – это не просто набор компонентов, а результат строгого соблюдения правил на каждом этапе. От тщательного проектирования и выбора качественных материалов до безупречного монтажа, регулярного обслуживания и привлечения только опытных специалистов. Любая, даже казалось бы, незначительная ошибка может иметь катастрофические последствия. Помните, что предотвращение этих ошибок – это не прихоть, а насущная необходимость, которая обеспечит надежную защиту вашего имущества и, что самое главное, спасет жизни в условиях гроз. А они являются неотъемлемой частью нашего климата.

Проверка и обслуживание системы молниезащиты

Установка системы молниезащиты – это только полдела. Чтобы она работала надежно долгие годы, крайне важны правильная проверка после монтажа и регулярное обслуживание. Без этих этапов даже самая качественно смонтированная система может со временем утратить свою эффективность.

Этапы проверки после монтажа

Как только монтажные работы завершены, необходимо провести комплекс обязательных проверок. Это подтвердит, что система соответствует проекту и нормативным требованиям.

Этап № 1: Визуальный осмотр.

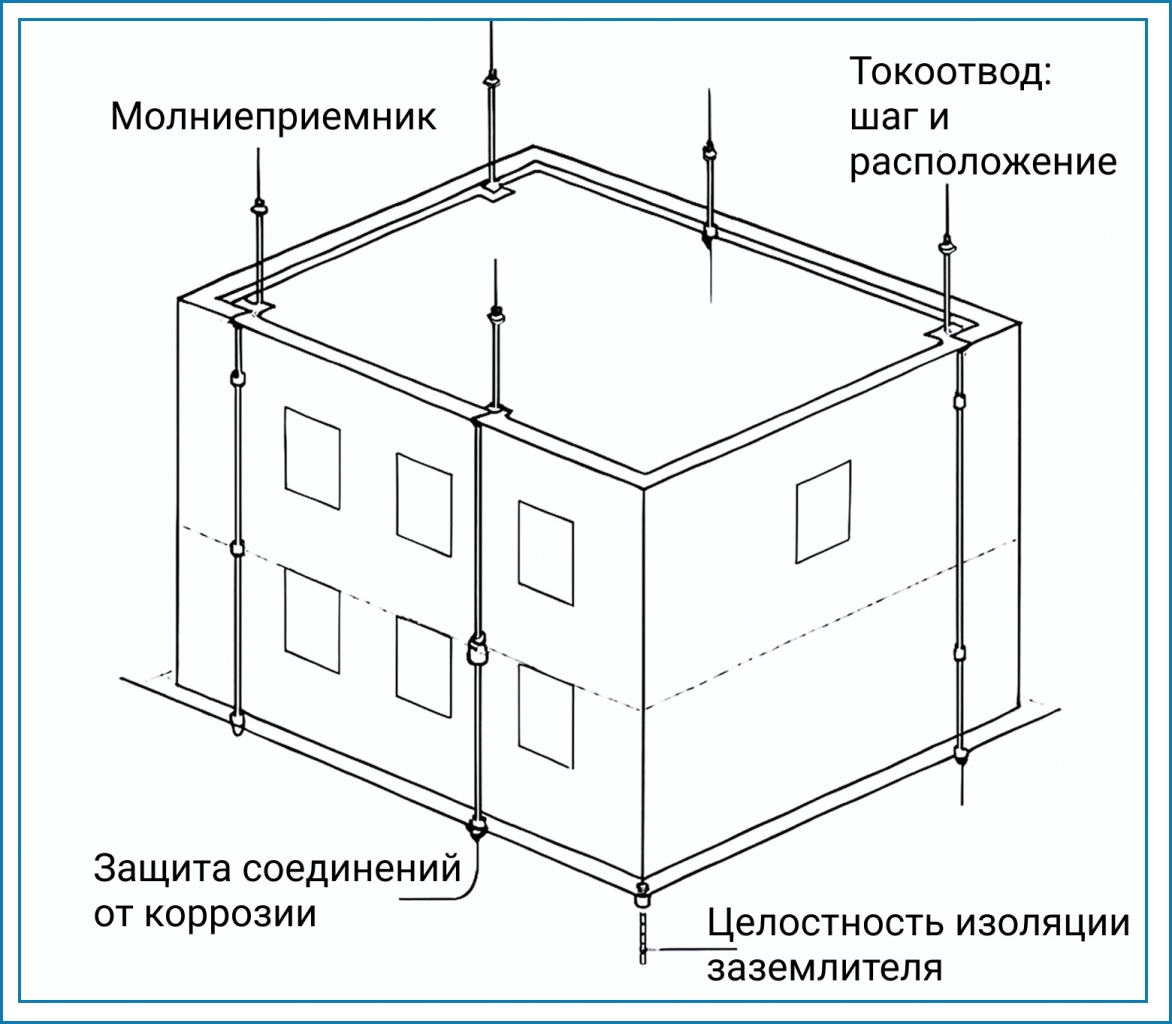

Проводится тщательный осмотр всех видимых элементов системы. Специалисты проверяют:

1. Целостность и правильность установки молниеприемников и токоотводов: нет ли повреждений, надежно ли закреплены, соответствуют ли проектному расположению.

2. Состояние всех соединений (сварных, болтовых, зажимов): они должны быть чистыми, плотными, без следов коррозии или ослабления.

3. Соблюдение безопасных расстояний: убеждаются, что токоотводы достаточно удалены от окон, дверей, газовых труб и других металлических элементов.

4. Целостность изоляции (если предусмотрена) и отсутствие механических повреждений.

Этап № 2: Замер сопротивления заземляющего устройства.

Это самый важный технический аспект проверки. С помощью специализированного прибора (измерителя сопротивления заземления) производится замер величины сопротивления заземляющего устройства. Полученное значение должно быть ниже или равно нормативному (обычно 10 Ом для большинства объектов, но может отличаться в зависимости от типа объекта и уровня молниезащиты). Если сопротивление выше нормы, это указывает на ошибки в монтаже заземлителя или его недостаточную эффективность, и такие недостатки необходимо немедленно устранить.

Этап № 3: Проверка УЗИП.

Если в системе установлены устройства защиты от импульсных перенапряжений (УЗИП), проверяется их правильность подключения и, по возможности, работоспособность (многие УЗИП имеют индикаторы состояния).

Регулярное обслуживание и его важность

Молниезащита подвергается воздействию погодных условий, коррозии, вибраций и даже возможным ударам молнии. Регулярное обслуживание молниезащиты позволяет выявить изменения, произошедшие за время эксплуатации, и предотвратить возможные сбои.

Рекомендуемая периодичность обслуживания: не реже одного раза в год, желательно перед началом грозового сезона (весна-лето). Для объектов повышенной опасности или в регионах с высокой грозовой активностью проверки могут быть чаще.

Какие показатели проверять при регулярном обслуживании молниезащиты?

Первый показатель: целостность молниеприемников и токоотводов.

При визуальном осмотре обращайте внимание на следующие моменты:

1. Механические повреждения.

Проверяйте на предмет изгибов, трещин, вмятин или обрывов. Например, после сильного шторма молниеприемник мог погнуться от ветра или на него упала ветка.

2. Коррозия.

Осмотрите элементы на наличие ржавчины или окисления. Если вы видите, что более 5% поверхности проводника покрыто коррозией, это сигнал к возможной замене участка.

3. Провисания и ослабления.

Токоотводы должны быть натянуты и плотно прилегать к поверхности (если это не изолированная система). Допустимое провисание не должно превышать 2-3 см на участке между креплениями.

4. Количество креплений.

Убедитесь, что все крепления на месте и надежно держат токоотвод. Обычно, расстояние между креплениями токоотвода не должно превышать 1 метр на вертикальных участках и 0.5 метра на горизонтальных.

Второй показатель: состояние сварных и болтовых соединений.

Соединения – это самые уязвимые точки системы. При проверке:

1. Ищите следы окисления, ржавчины, перегрева (потемнения металла) или механических повреждений.

2. Попробуйте покачать или потянуть соединение. Оно не должно иметь люфтов.

3. Проверьте сопротивление соединения. Хотя для этого требуется специализированное оборудование, опытные специалисты могут измерить переходное сопротивление в точке соединения. Оно должно быть минимальным, в идеале менее 0.05 Ом. Если оно выше, это указывает на плохой контакт и требует чистки или повторной затяжки.

4. При обнаружении ослабления или окисления, очистите контакты металлической щеткой и повторно затяните болты. Для болтовых соединений рекомендуется использовать контактную пасту, которая предотвращает окисление.

Третий показатель: сопротивление заземляющего устройства.

Это ключевой показатель эффективности системы.

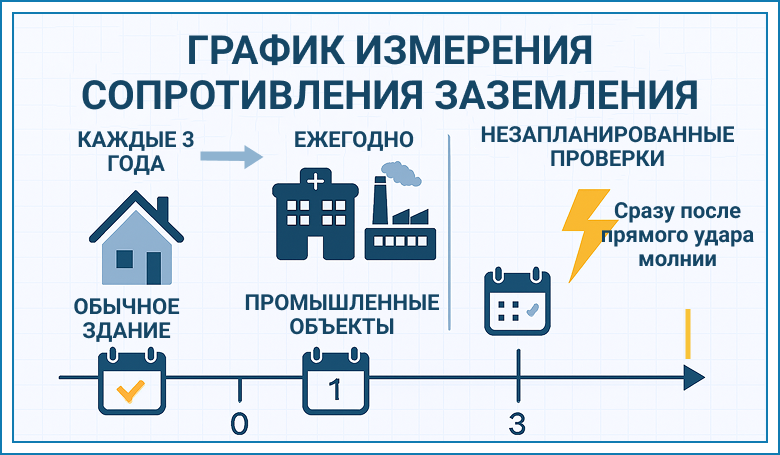

1. Периодичность замеров.

Замер сопротивления заземления необходимо проводить не реже одного раза в 3 года. Для особо ответственных объектов (например, больниц, промышленных предприятий с чувствительным оборудованием) и в районах с высокой грозовой активностью, а также после каждого прямого удара молнии в систему, замер рекомендуется проводить ежегодно.

2. Нормативные значения.

Для большинства объектов сопротивление заземляющего устройства не должно превышать 10 Ом (согласно ДСТУ EN 62305-3). В некоторых случаях, для специфических объектов (например, для защиты от косвенных воздействий или отдельных электроустановок), значение может быть ниже – до 4 Ом или даже 1 Ом.

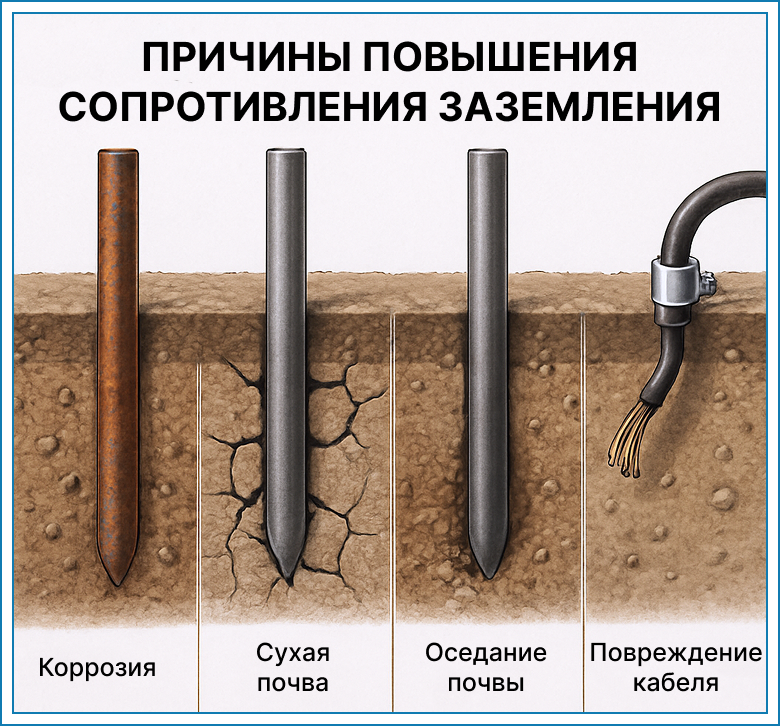

3. Причины увеличения сопротивления.

Сопротивление может увеличиться из-за коррозии заземлителей, изменения влажности грунта (например, в засушливые периоды), усадки почвы или повреждения подводящих кабелей.

4. Действия при превышении нормы.

Если замер показывает значение выше нормы, необходимо провести дополнительные работы по улучшению заземления. Это может быть увеличение количества или длины заземляющих электродов, добавление нового заземляющего контура или применение химически активных добавок для грунта.

Четвертый показатель: работоспособность УЗИП.

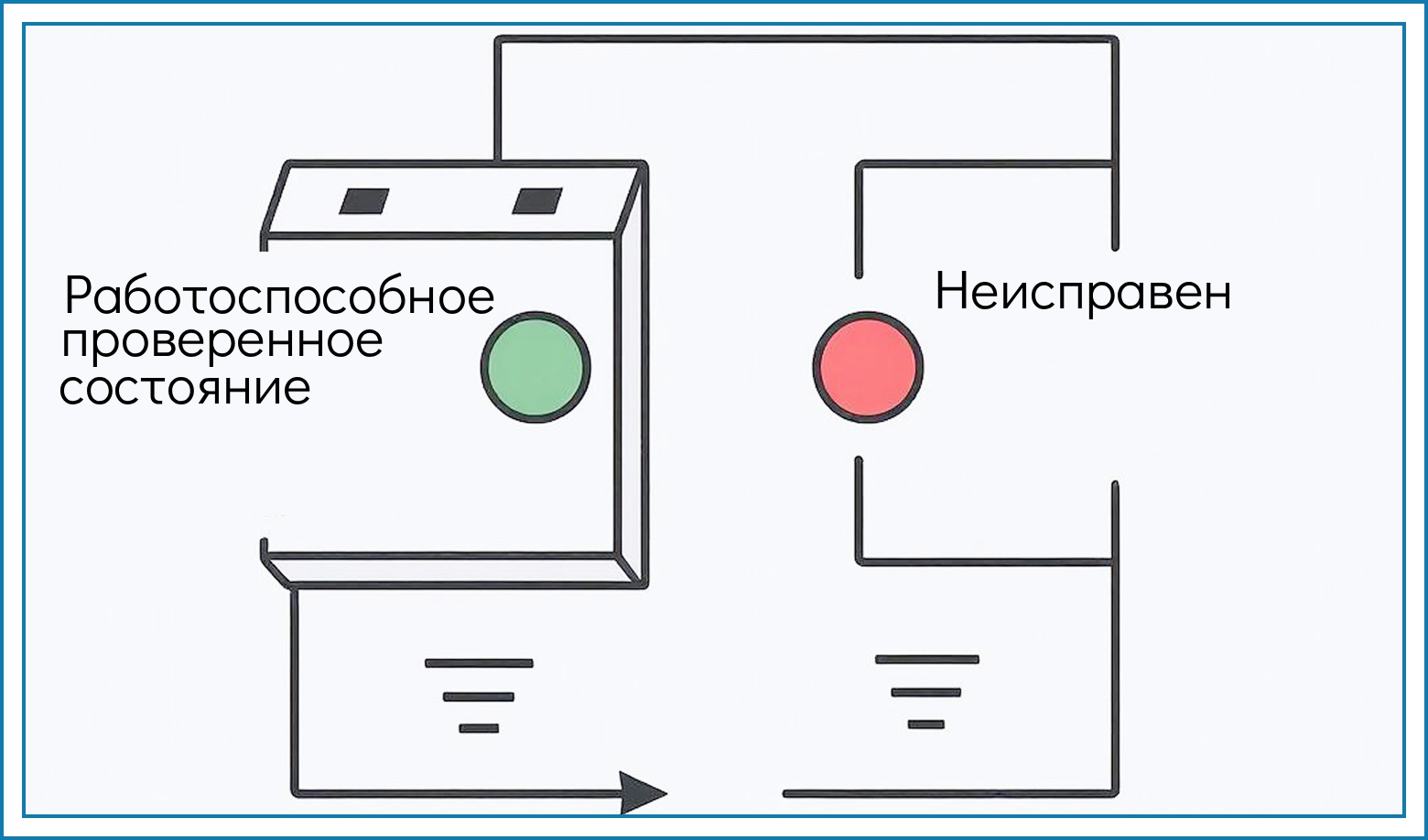

1. Индикаторы состояния.

Многие современные УЗИП оснащены визуальными индикаторами (флажками, окошками), которые меняют цвет (например, с зеленого на красный) при срабатывании или выходе из строя модуля. Ежегодно проверяйте эти индикаторы.

2. Проверка после срабатывания.

Если в УЗИП есть счетчик срабатываний, проверьте его показания. Если УЗИП сработал (индикатор изменил цвет), его необходимо заменить, так как он выполнил свою функцию и мог исчерпать свой ресурс. Даже если индикатор не изменился, а был сильный грозовой перенапряжение, рекомендуется проверить его работоспособность у специалистов.

3. Состояние клемм и подключения

Убедитесь в надежности подключения УЗИП к сети и заземляющему контуру.

Пятый показатель: наличие и состояние маркировки.

1. Проверьте, что все предупреждающие знаки и информационные таблички (например, с указанием величины сопротивления заземления, даты последнего замера) на месте и читаемы.

2. Убедитесь, что все элементы системы (токоотводы, измерительные клеммы, УЗИПы) имеют соответствующую маркировку для легкой идентификации.

Шестой показатель: состояние мест прохода через кровлю/стены.

1. Осмотрите места, где токоотводы проходят через кровлю или стены. Убедитесь, что гидроизоляция не нарушена, нет трещин, зазоров или следов протечек. Нарушение герметичности может привести к повреждению конструкций здания.

2. Проверьте, что уплотнители и проходные элементы находятся в хорошем состоянии и не разрушились под воздействием погодных условий.

Регулярный контроль по этим пунктам позволит поддерживать систему молниезащиты в оптимальном состоянии и обеспечит максимальную безопасность вашего объекта.

Чтобы ваш дом или бизнес были по-настоящему защищены от гроз, не полагайтесь на случай и не экономьте на безопасности. Каждая ошибка при монтаже молниезащиты способна привести к серьезным последствиям, превращая систему из средства защиты в источник опасности. Только профессиональный подход, соблюдение всех норм и стандартов (ДСТУ EN 62305) и использование качественных материалов гарантируют надежность и долговечность. Обращайтесь к экспертам в области молниезащиты: выберите надежные компоненты и получите профессиональную консультацию в interlink-shop.com.ua, чтобы быть уверенными в безупречной работе вашей системы и вашей полной безопасности.
