Ефективний захист від блискавок 2025: ТОП-10 матеріалів та технологій для блискавкозахисту та заземлення

Якщо відкинути вбік заворожуючу красу та грандіозність блискавки, то за своєю суттю вона являє собою колосальний електричний розряд, здатний вивільнити неймовірну кількість енергії за лічені частки секунди. Щоб уявити цю міць: середній удар блискавки може нести в собі до 5 гігаджоулів енергії, що еквівалентно приблизно 1,4 мільйонам ват-годин. Цієї енергії достатньо, щоб живити цілий житловий будинок площею близько 100 квадратних метрів протягом тижня або закип'ятити до 3 тонн води.

Однак пряме попадання блискавки в будівлю може призвести до пожеж, руйнування несучих конструкцій, виходу з ладу всієї електроніки та побутової техніки, а в найгіршому випадку – до травм та загибелі людей. Навіть якщо блискавка не вдарить безпосередньо, її вторинні впливи – імпульсні перенапруги – можуть «спалити» чутливе електронне обладнання, підключене до електромережі, за кілька кілометрів від місця розряду.

В Україні сильні грози – не рідкість. Це робить кожен об'єкт, будь то житловий будинок, офіс чи промислове підприємство, потенційною мішенню. Пам'ятайте: навіть якщо ваш будинок побудований з негорючих матеріалів, сучасні будівлі буквально «напхані» електронікою та комунікаціями, які надзвичайно вразливі до перепадів напруги.

Таким чином, якісний блискавкозахист гарантує безпеку вашої родини, збереження майна та безперервність роботи бізнесу. Інвестиції в сертифіковану систему блискавкозахисту окупаються сторицею, запобігаючи багатомільйонним збиткам і, що найголовніше, рятуючи життя. Саме тому так важливо розуміти, як правильно вибрати та впровадити надійну систему блискавкозахисту та заземлення, використовуючи актуальні матеріали та технології, доступні на ринку.

Принцип дії блискавкозахисту та заземлення

Якщо припустити, що блискавка – це величезна, неконтрольована електрична іскра, яка шукає найкоротший і найлегший шлях від грозової хмари до землі, то без захисту вона може вдарити куди завгодно, завдаючи шкоди вашому майну та становлячи небезпеку для людей. Але що, якщо ми зможемо заздалегідь вказати їй «дорогу» – безпечний маршрут прямо в землю, минаючи ваше будівлю? Саме це і робить система блискавкозахисту. Вона, по суті, пропонує цій потужній іскрі «запрошення» – заздалегідь підготовлений, максимально привабливий і безпечний маршрут для її колосальної енергії.

Принцип дії блискавкозахисту

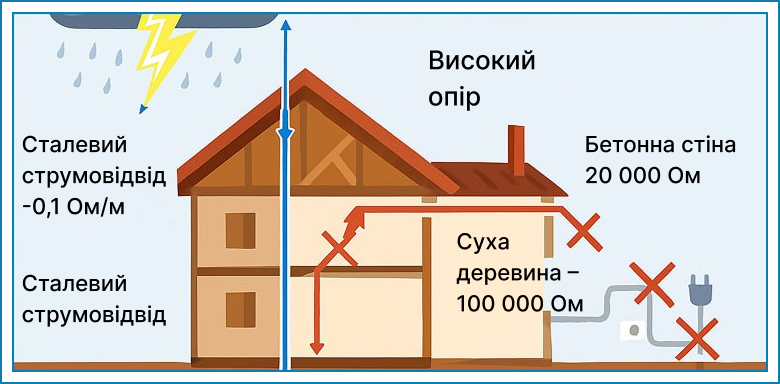

Основна суть блискавкозахисту – це уловлювання розряду блискавки та його безпечний відвід у землю. Замість того, щоб дозволити блискавці вдарити випадковим чином у будь-яку частину будинку, проходячи через дах, стіни або електропроводку, ми встановлюємо спеціальні елементи, які цілеспрямовано «притягують» цей розряд. Чому блискавка вибирає саме їх? Вся справа у фізиці: блискавка, як і будь-який електричний струм, завжди рухається по «шляху найменшого опору».

Це означає, що вона вибирає провідник, який чинить їй найменше гальмування на шляху до землі. Металеві стрижні, троси або сітки на даху, з'єднані з товстими провідниками, мають опір у сотні та тисячі разів нижчий, ніж дерев'яні балки, бетонні стіни або навіть звичайна електропроводка всередині будинку. Наприклад, опір стандартного оцинкованого сталевого прута для струмовідводу може становити всього 0,1 Ом на метр, тоді як опір сухої дерев'яної стіни може бути в діапазоні 100 000 Ом і вище. Надаючи блискавці цей легкий шлях, ми гарантуємо, що колосальний струм – який може досягати 200 000 Ампер і напруги до 100 мільйонів Вольт – буде безпечно направлений у землю, не завдавши шкоди будівлі або її вмісту.

Принцип дії заземлення

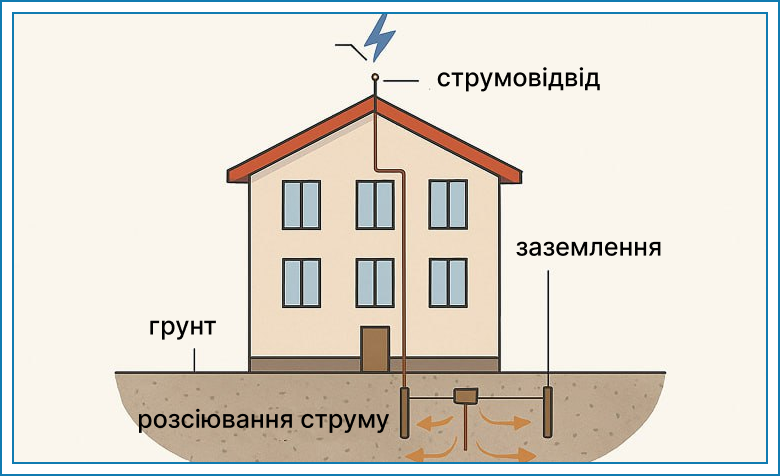

Якщо блискавкоприймач і струмовідвід – це «канал» для блискавки, то заземлення – це свого роду «резервуар», куди вся ця енергія безпечно скидається та розсіюється. Заземлювальний пристрій (заземлювач) – це набір металевих електродів (стрижнів, труб, смуг), які заглиблені в ґрунт і мають хороший електричний контакт із землею.

Функція заземлювального пристрою в системі блискавкозахисту подвійна і критично важлива:

1. Розсіювання струму блискавки в ґрунті.

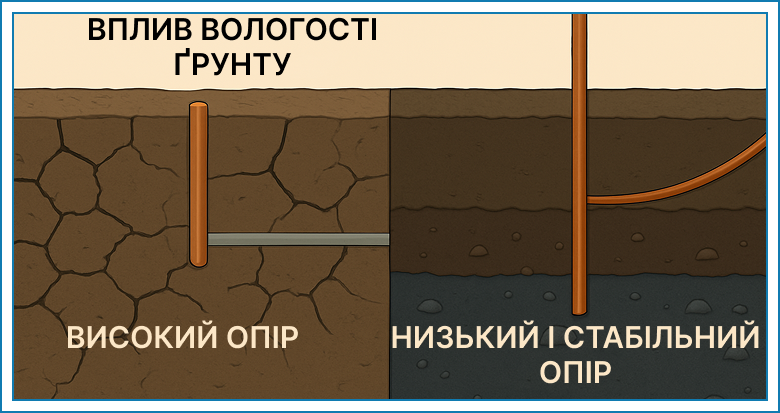

Коли струм блискавки досягає заземлювача, він рівномірно розподіляється по великій площі в землі, швидко втрачаючи свою руйнівну силу. Чим більша площа контакту заземлювача з ґрунтом і чим нижчий опір ґрунту, тим ефективніше розсіюється цей потужний струм. Ідеальний опір заземлення для блискавкозахисту зазвичай прагне значення не більше 10 Ом, а для деяких, особливо важливих об'єктів – навіть менше 4 Ом. Для порівняння, опір ґрунту може сильно варіюватися: від 100 Ом·м для вологого чорнозему до 1000 Ом·м і вище для сухого піску або скельного ґрунту. Це підкреслює, наскільки важливі правильний розрахунок та точний монтаж заземлювача, адже від них безпосередньо залежить ефективність усієї системи.

2. Захист від ураження електричним струмом при несправностях.

Заземлення також є життєво важливим елементом загальної електричної безпеки. Уявіть, що в результаті пошкодження ізоляції фазний провід випадково торкнеться металевого корпусу, наприклад, пральної машини. Без заземлення цей корпус опиниться під небезпечною напругою. Але завдяки заземленню, струм миттєво відведеться в землю через заземлювальний провідник, викликаючи спрацьовування захисних пристроїв (автоматичного вимикача або ПЗВ). Це запобігає небезпечній напрузі на корпусі, яка могла б призвести до ураження людини електричним струмом, буквально рятуючи життя.

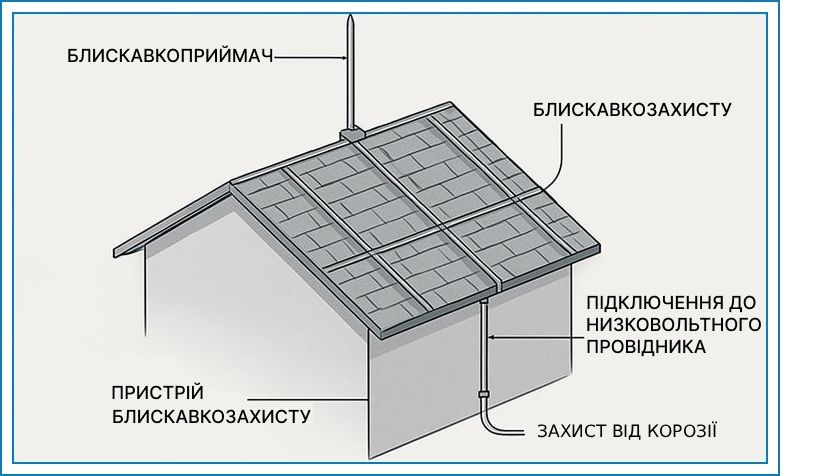

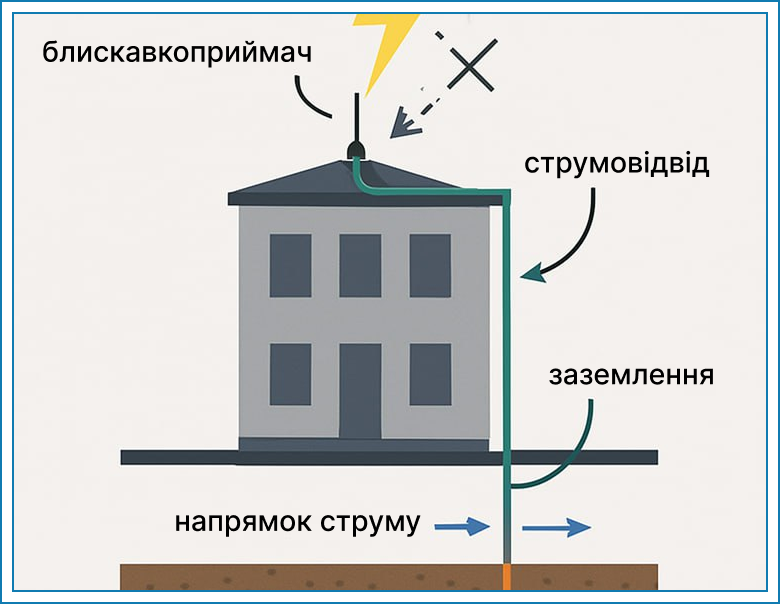

Три ключові елементи конструкції типової системи блискавкозахисту

Система блискавкозахисту – це не один елемент, а комплекс з трьох основних компонентів, що працюють в унісон для забезпечення вашої безпеки:

Перший – це блискавкоприймач. Його основна функція – уловлювання. Блискавкоприймач знаходиться на самій вершині системи і першим «зустрічає» розряд блискавки. Він може бути виконаний у вигляді загостреного стрижня (штирьовий блискавковідвід, що височить над дахом), натягнутого троса (тросовий блискавковідвід, що використовується для захисту протяжних об'єктів) або сітки з провідників, укладеної по периметру та контуру даху.

Наприклад, блискавкоприймальний стрижень висотою 2 метри може захистити область з радіусом близько 20-25 метрів (залежно від класу захисту), тоді як сітка з оцинкованого дроту діаметром 8-10 мм з вічком 10х10 метрів ефективно захищає всю поверхню покрівлі.

Другий елемент – струмовідвід. Це «артерія» системи, провідник, який з'єднує блискавкоприймач із заземлювачем. Він являє собою товстий металевий провідник (катанка, прут або смуга), який прокладається по зовнішній стороні будівлі, уникаючи різких вигинів. Його завдання – забезпечити прямий і безперешкодний шлях для струму блискавки від точки уловлювання до землі. Для житлових будівель часто використовують оцинковану сталеву катанку діаметром 8-10 мм або мідну смугу перетином не менше 50 мм².

Третій і останній елемент конструкції блискавкозахисту – це заземлювач. Він є «фундаментом» системи. Його частина, заглиблена в ґрунт, безпечно розсіює струм блискавки. Як згадувалося, заземлювач може складатися з декількох вертикальних стрижнів (наприклад, обміднені сталеві стрижні довжиною 3-6 метрів) або горизонтальних смуг, з'єднаних між собою та утворюючих єдиний контур. Кількість і довжина елементів заземлювача розраховуються індивідуально, щоб забезпечити необхідний опір заземлення для конкретного типу ґрунту та вимог безпеки.

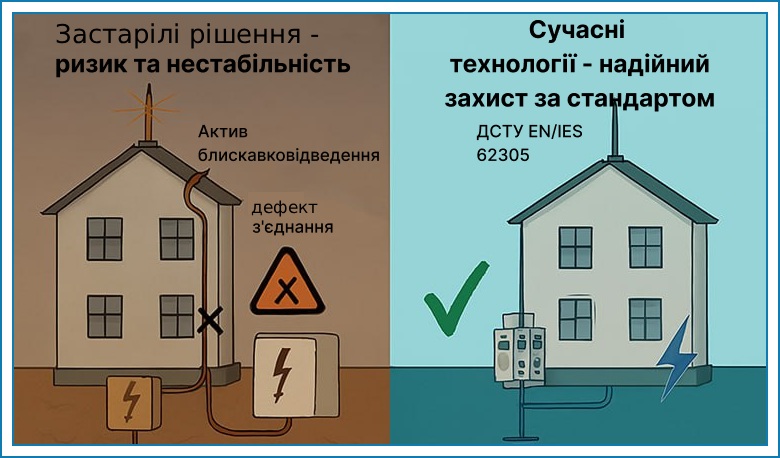

Таким чином, блискавкозахист і заземлення – це не просто набір металевих елементів. Це інтегрована система, де кожен компонент виконує свою життєво важливу функцію, працюючи в тандемі. Блискавкоприймач уловлює, струмовідвід направляє, а заземлювач розсіює. Розуміння цього принципу дії – перший і найважливіший крок до забезпечення надійної захисту вашого будинку або підприємства. Пам'ятайте: правильно спроєктована та якісно змонтована система блискавкозахисту – це ваш щит проти руйнівної сили природи.

Види блискавкозахисту та заземлення: класифікація та особливості

Після того як ми розібралися із загальним принципом дії блискавкозахисту та заземлення, стає очевидним, що це не просто одна універсальна система. Насправді, для забезпечення комплексної безпеки від усіх видів впливів блискавки, а також для адаптації до різних типів об'єктів та умов, існує кілька ключових видів і підходів як до самого блискавкозахисту, так і до організації заземлення. Вибір конкретного рішення завжди залежить від кількох факторів, включаючи призначення будівлі, її конструктивні особливості, рівень необхідного захисту та навіть тип ґрунту. У цій главі ми розглянемо основні види систем блискавкозахисту та заземлення, щоб ви могли краще зрозуміти, які варіанти існують, і для яких завдань вони підходять.

Види блискавкозахисту

Система блискавкозахисту будівель та споруд складається з двох взаємодоповнюючих частин, кожна з яких вирішує свою специфічну задачу:

1. Зовнішній блискавкозахист.

Зовнішній блискавкозахист – це перша й основна лінія оборони, розроблена для прямого перехоплення удару блискавки та безпечного відведення її колосальної енергії в землю. Її головна мета – запобігти фізичному пошкодженню будівлі та пожежам. Існує кілька основних типів зовнішніх блискавкоприймальних пристроїв.

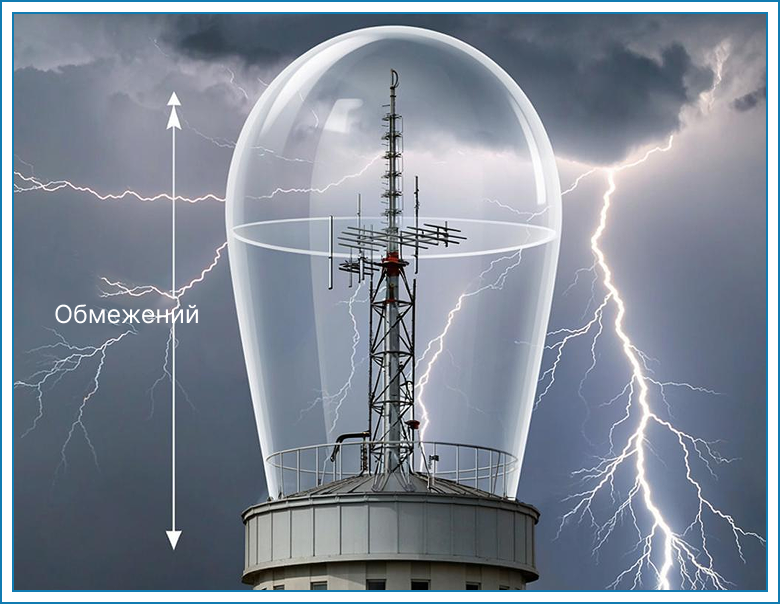

Тип № 1. Стрижневі блискавковідводи (щогли) – це, мабуть, найвідоміший елемент блискавкозахисту. Стрижень (зазвичай металевий прут або труба) височіє над найвищою точкою об'єкта, що захищається. Він перехоплює блискавку, створюючи так звану зону захисту – конус або сферу, всередині якої об'єкт вважається захищеним. Чим вищий стрижень, тим більша зона захисту. Наприклад, для високих будівель можуть використовуватися щогли висотою в десятки метрів. Їх простота та ефективність роблять їх популярним вибором для захисту окремих будівель.

Тип № 2. Тросові блискавковідводи (натягнуті дроти) – це тип блискавковідводів, який являє собою один або кілька натягнутих сталевих (частіше оцинкованих) тросів, розташованих над об'єктом, що захищається. Вони особливо ефективні для захисту протяжних споруд, таких як лінії електропередач, мости, склади або довгі промислові цехи. Троси створюють «захисний полог» над об'єктом, перехоплюючи розряди блискавки по всій своїй довжині.

Тип № 3. Блискавкоприймальні сітки (по покрівлі) – це метод створення металевої сітки з провідників (наприклад, оцинкованої сталевої катанки діаметром 8-10 мм), яка укладається безпосередньо по периметру та на поверхні покрівлі будівлі. Сітка забезпечує максимально рівномірний захист усієї площі даху, перехоплюючи блискавку в будь-якій точці її падіння. Це ідеальне рішення для плоских і скатних дахів великих розмірів, а також для будівель зі складною конфігурацією покрівлі. Крок осередків сітки зазвичай становить 5x5 метрів або 10x10 метрів, залежно від необхідного класу захисту.

2. Внутрішній блискавкозахист.

Крім зовнішнього захисту від прямого удару, критично важливий внутрішній блискавкозахист. Навіть якщо блискавка не вдарить прямо в будівлю, її розряд у землю або поблизу ліній електропередач може викликати імпульсні перенапруги. Це короткочасні, але надзвичайно потужні стрибки напруги в електромережі або лініях зв'язку, здатні вивести з ладу всю підключену електроніку – від холодильника до комп'ютерів та систем «розумного будинку».

Внутрішній блискавкозахист включає:

1. Пристрої захисту від імпульсних перенапруг (ПЗІП).

Це спеціальні прилади, які встановлюються в електричних щитках (головному, поверхових, квартирних) та на входах комунікаційних ліній. Їх завдання – поглинути небезпечний імпульс перенапруги, відхиливши його в заземлення, і тим самим захистити чутливе обладнання. ПЗІП діляться на класи (I, II, III) залежно від місця установки та рівня захисту. ПЗІП класу I встановлюється на вводі в будівлю, ПЗІП класу II – у розподільних щитках, а ПЗІП класу III – безпосередньо перед обладнанням, що захищається.

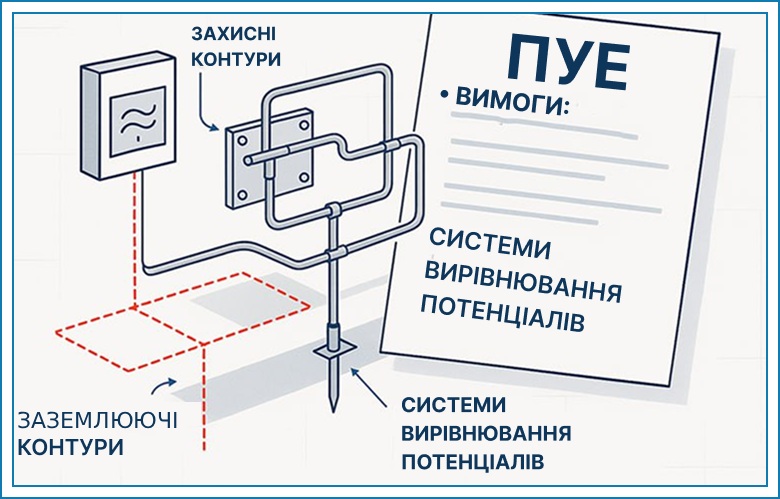

2. Вирівнювання потенціалів.

Це процес створення єдиного електричного потенціалу для всіх металевих елементів будівлі (трубопроводів, вентиляційних каналів, металевих конструкцій) та всіх вхідних комунікацій (електрокабелі, телефонні лінії, інтернет-кабелі). Всі ці елементи електрично з'єднуються з головною заземлювальною шиною. Це запобігає виникненню небезпечної різниці потенціалів між різними точками всередині будівлі під час грози, яка могла б призвести до іскріння, пробою ізоляції або ураження струмом.

Види заземлення

Заземлення є невід'ємною частиною як зовнішнього, так і внутрішнього блискавкозахисту, а також базовим елементом електробезпеки. Воно служить таким собі утилізатором усієї надлишкової енергії, відводячи її в землю. Існують два основні підходи до організації заземлення:

1. Природні заземлювачі.

Природні заземлювачі – це вже існуючі в землі або в конструкції будівлі металеві елементи, які за своїми характеристиками здатні ефективно відводити електричний струм у ґрунт. Використання природних заземлювачів дозволяє заощадити на монтажі, але вимагає суворого дотримання норм та ретельної перевірки.

До них відносяться заглиблені в землю:

• металеві конструкції будівель, наприклад, залізобетонні фундаменти, якщо їх арматура зварена в єдиний контур і має площу контакту із землею не менше 100 м²;

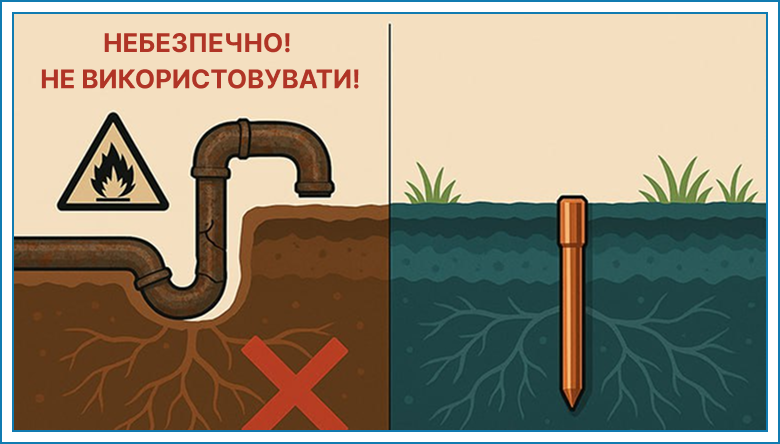

• металеві трубопроводи за винятком легкозаймистих рідин або газу;

• свердловини;

• обсадні труби;

• металеві оболонки кабелів, якщо вони не є частиною електричної мережі та не схильні до ризику пробою.

Основні матеріали таких заземлювачів – сталь та арматура.

Природні заземлювачі можна використовувати, якщо їх опір відповідає необхідним нормам (наприклад, не більше 10 Ом для блискавкозахисту) і їх стан можна регулярно контролювати. Однак їх не можна використовувати, якщо немає надійного електричного контакту із землею, якщо їх цілісність або провідність викликають сумніви, або якщо їх відключення для ремонту може порушити загальну систему заземлення, наприклад, водопровідні труби без спеціальних перемичок. Також заборонено використовувати трубопроводи з горючими рідинами та газами, системи центрального опалення та каналізації, оскільки це вкрай небезпечно.

2. Штучні заземлювачі.

Штучні заземлювачі – це спеціально змонтовані та заглиблені в ґрунт металеві елементи, призначені виключно для цілей заземлення. Їх основне призначення – забезпечити необхідне низьке опір заземлення для безпечного відведення струмів блискавки та інших електричних розрядів.

Вони бувають різних форм та розмірів.

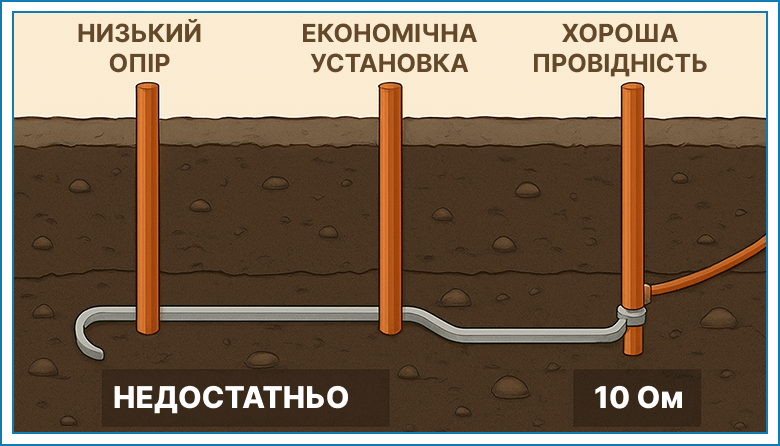

1. Вертикальні заземлювачі – це найбільш поширений тип. Являють собою металеві стрижні або труби, заглиблені вертикально в ґрунт на значну глибину (зазвичай від 3 до 10 метрів). Вони ефективні, оскільки досягають глибших, часто більш вологих шарів ґрунту, що знижує опір.

2. Горизонтальні заземлювачі – це металеві смуги або круглий дріт, укладені горизонтально в траншеї на певній глибині (зазвичай 0,5-1 метр). Їх часто використовують для з'єднання вертикальних заземлювачів між собою, створення контурів або для заземлення протяжних об'єктів.

Для виготовлення штучних заземлювачів використовується оцинкована сталь, як довговічний та економічний варіант. Цинкове покриття захищає сталь від корозії, забезпечуючи термін служби до 30-50 років. Використовується для стрижнів, смуг, катанки. Також застосовують мідь. Вона має найкращу електропровідність та високу корозійну стійкість, що гарантує дуже довгий термін служби (понад 100 років). Застосовується для особливо важливих об'єктів, де потрібен максимально низький опір та надійність. Дорожче оцинкованої сталі. Компромісне та дуже популярне рішення – обміднена сталь. Це сталевий сердечник, покритий шаром міді. Поєднує в собі міцність сталі та високу провідність, а також відмінну корозійну стійкість міді. Термін служби порівнянний з міддю (понад 50-70 років). Ідеально підходить для модульно-штирьових систем заземлення.

Вибір між природними та штучними заземлювачами, а також типів зовнішнього та внутрішнього блискавкозахисту, – це завжди виважене рішення, яке повинно ґрунтуватися на детальному аналізі об'єкта, ґрунтових умов та вимог безпеки. Природні заземлювачі можуть бути хорошим доповненням, але майже завжди вимагають підтвердження їх ефективності вимірами. Штучні заземлювачі дають більшу передбачуваність та контроль над системою. Розуміння цих видів та їх особливостей дозволить вам грамотно підійти до проектування та вибору компонентів для ефективної та надійної системи блискавкозахисту та заземлення.

ТОП-10 матеріалів та технологій 2025 для блискавкозахисту та заземлення

У попередніх розділах ми детально розібрали, чому блискавкозахист – це не просто бажана, а критично важлива система для будь-якого об'єкта, а також вивчили принципи її роботи та основні види. Тепер настав час перейти до найцікавішого – до конкретних матеріалів та технологій, які у 2025 році є найефективнішими та найзатребуванішими для побудови надійної системи блискавкозахисту та заземлення.

Сучасний ринок пропонує широкий асортимент рішень, але як вибрати ті, що дійсно забезпечать максимальну безпеку та довговічність? У цьому розділі ми представимо ТОП-10 ключових матеріалів та технологій, які довели свою ефективність та широко представлені в асортименті провідних постачальників, таких як interlink-shop.com.ua. Для кожного пункту ми розглянемо його особливості, сфери застосування, ключові переваги та наведемо приклади продуктів, які ви можете знайти в каталозі.

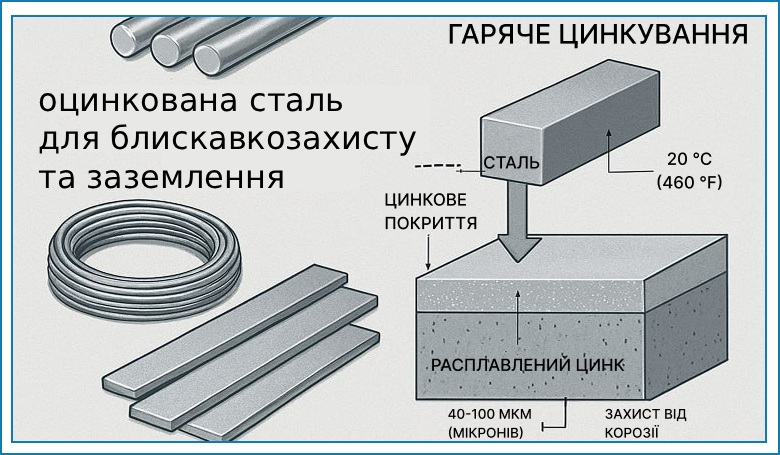

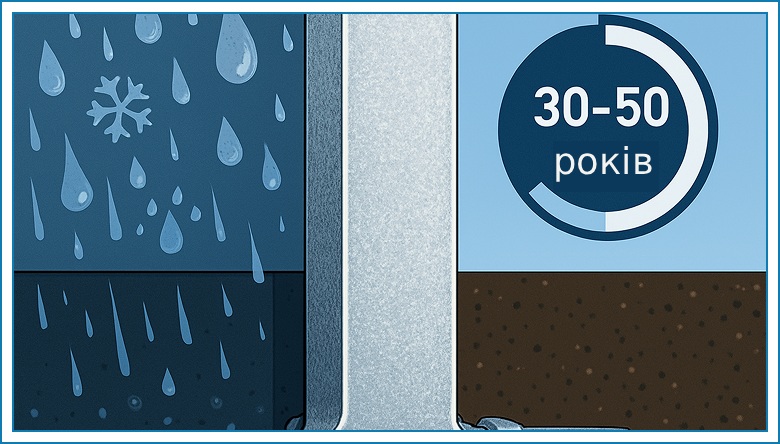

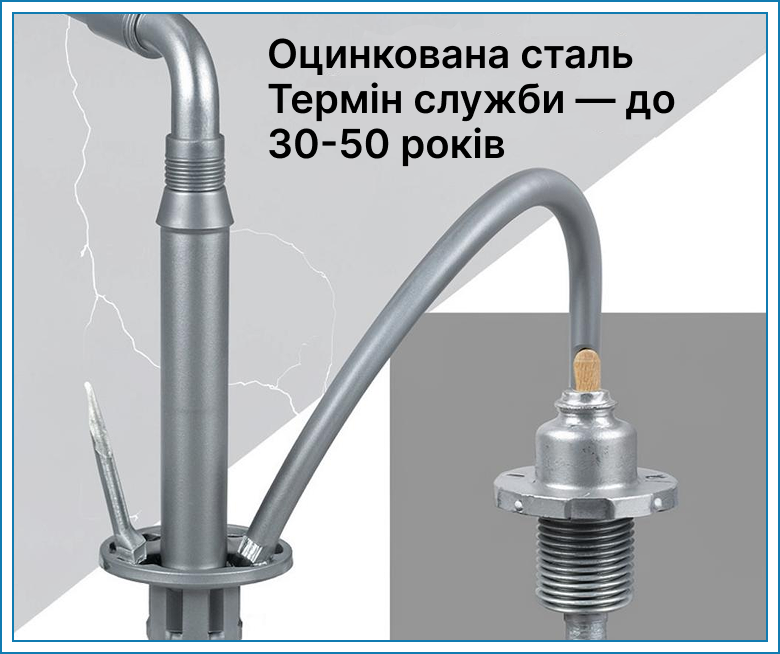

Оцинкована сталь

Оцинкована сталь – один із найбільш широко використовуваних та економічно вигідних матеріалів у системах блискавкозахисту та заземлення. Для виготовлення основи виробу можуть використовуватися різні види сталі, найчастіше це вуглецева сталь, а також легована сталь, стійка до корозії, жароміцна та інструментального типу. Після виготовлення сталевих виробів (дроту, прутків, смуг) їх покривають шаром цинку. Цей процес, найчастіше гаряче цинкування, відбувається при температурі близько 450°C, де сталь занурюється в розплавлений цинк. В результаті на поверхні сталі утворюється міцний захисний шар цинку товщиною від 40 до 100 мікрометрів, який запобігає корозії сталі під впливом вологи та агресивних середовищ, що значно збільшує термін служби матеріалу.

Застосування:

1. Блискавкоприймачі. Оцинковані сталеві прути або катанка можуть використовуватися як стрижневі блискавкоприймачі або для створення блискавкоприймальних сіток на покрівлі.

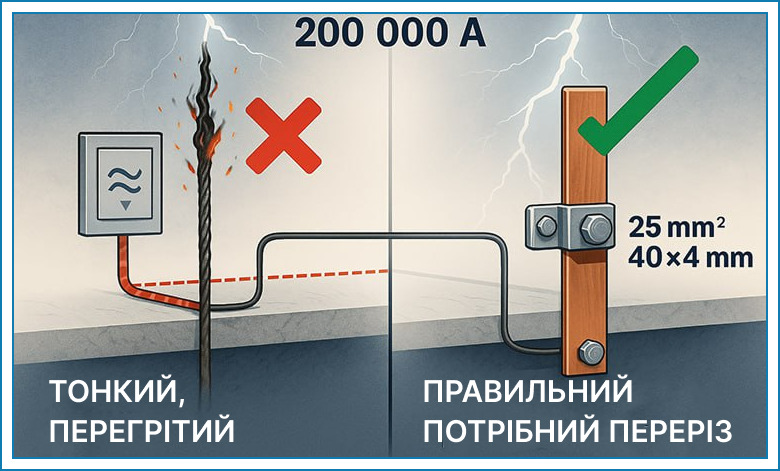

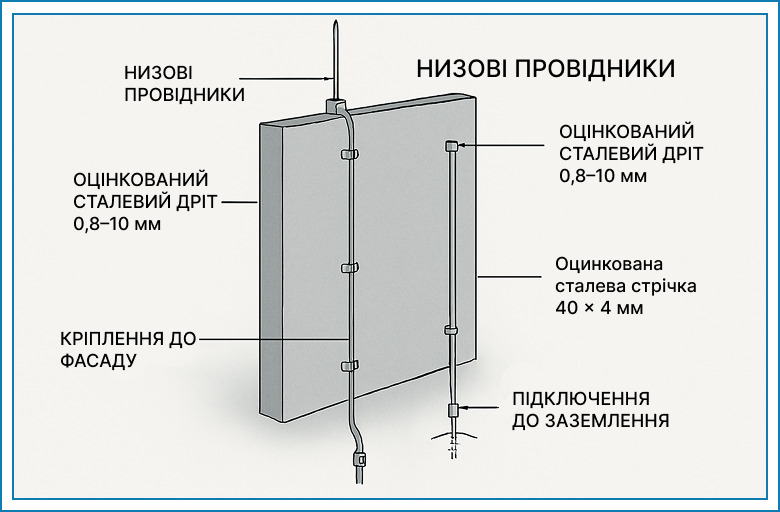

2. Струмовідводи. Оцинкована катанка (зазвичай діаметром 8-10 мм) або смуга (перетином від 50 мм², наприклад, 40х4 мм) є дуже популярним вибором для прокладки струмовідводів по фасаду будівель.

3. Горизонтальні заземлювачі. Оцинковані сталеві смуги або катанка активно застосовуються для створення горизонтальних контурів заземлення, прокладених у траншеях навколо будівлі.

Переваги використання:

1. Сталь забезпечує високу механічну міцність, стійкість до фізичних впливів та деформацій, що важливо для довговічності системи.

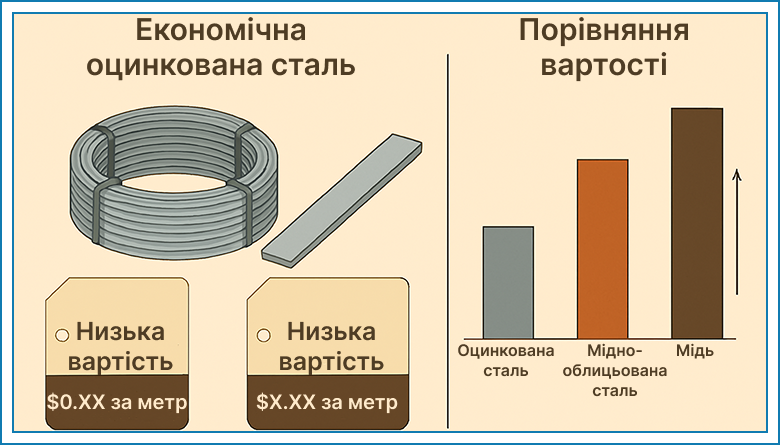

2. Оцинкована сталь є одним із найбюджетніших матеріалів для блискавкозахисту, що робить її доступною для широкого кола споживачів.

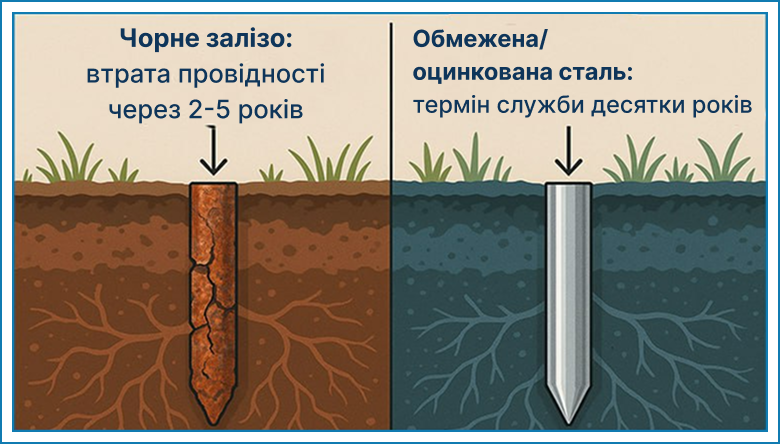

3. Завдяки цинковому покриттю матеріал ефективно протистоїть іржі в атмосферних умовах та в більшості типів ґрунтів, забезпечуючи термін служби до 30-50 років.

4. Сталь, хоча й поступається міді, має достатню електропровідність для ефективного відведення струмів блискавки, які можуть досягати сотень тисяч Ампер.

В асортименті Interlink-shop.com.ua ви знайдете такі продукти, як оцинкована катанка різних діаметрів для струмовідводів та блискавкоприймачів, а також смуга оцинкована для створення контурів заземлення. Ці матеріали є базовими компонентами для побудови більшості систем блискавкозахисту.

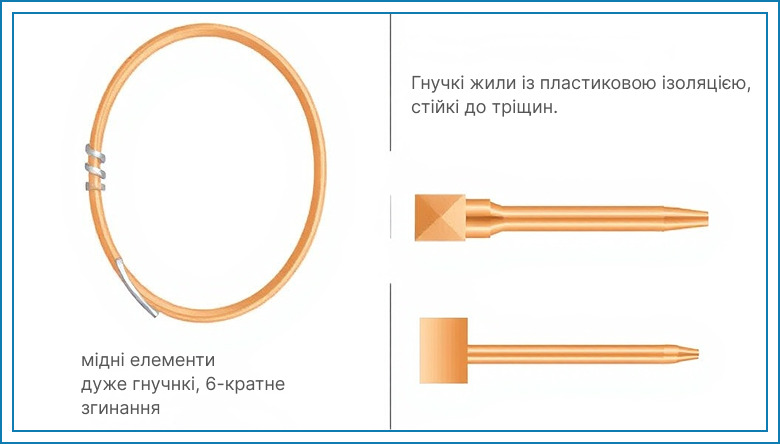

Мідь

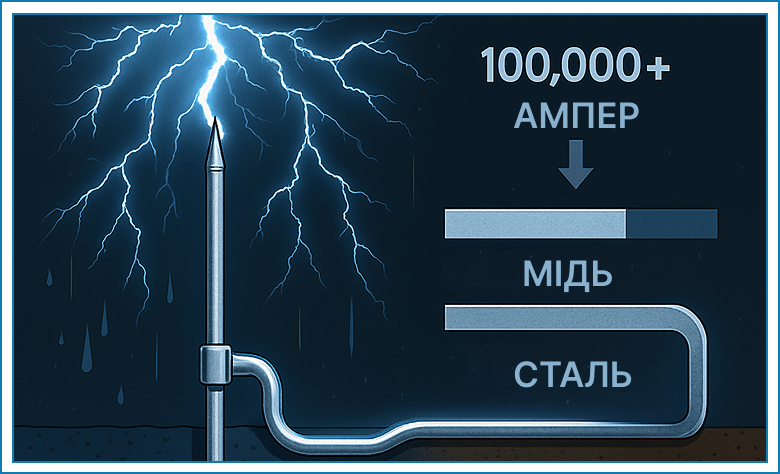

Мідь – це еталонний матеріал для систем блискавкозахисту та заземлення, що цінується за свої виняткові електротехнічні та фізичні властивості. На відміну від сталі, мідь має набагато більшу електропровідність та значно перевершує її за корозійною стійкістю, особливо в агресивних середовищах. Вона не вимагає додаткового захисного покриття і з часом покривається благородною патиною, що не впливає на її функціональність.

Застосування:

1. Блискавкоприймачі. Мідні прути та катанка ідеально підходять для виготовлення стрижневих блискавкоприймачів та елементів блискавкоприймальної сітки, особливо коли важливі довговічність та естетика (наприклад, на будівлях з мідними покрівлями).

2. Струмовідводи. Мідна катанка (зазвичай діаметром 8-10 мм) та мідна смуга (наприклад, 30х3 мм або 40х4 мм) широко використовуються як струмовідводи. Їх застосовують там, де потрібен мінімальний опір та максимальна ефективність відведення струму блискавки, а також для об'єктів з підвищеними вимогами до зовнішнього вигляду.

3. Заземлювальні провідники. Мідні провідники та шини часто використовуються для створення головного заземлювального контуру всередині будівлі, вирівнювання потенціалів та підключення до заземлювальних електродів. Це забезпечує надійний та довговічний контакт.

Переваги використання:

1. Мідь є одним із найкращих електричних провідників (поступається лише сріблу), що забезпечує максимально швидкий та ефективний відвід колосальних струмів блискавки з мінімальним нагріванням та опором. Наприклад, її питомий електричний опір становить всього 0.017Ω⋅mm2/m, що в 7-8 разів менше, ніж у сталі.

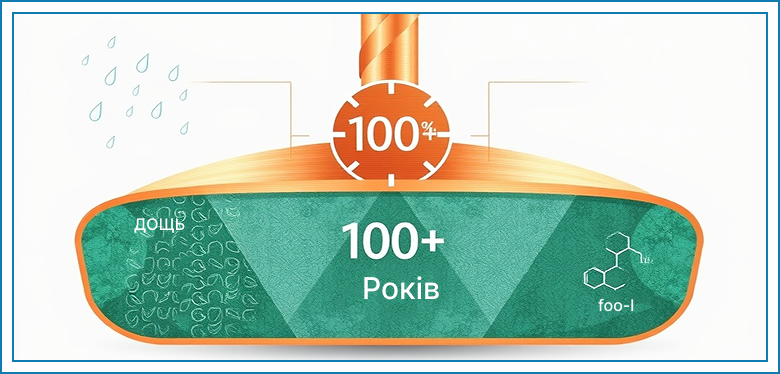

2. Мідь надзвичайно стійка до окислення, впливу вологи та агресивних хімічних сполук у ґрунті та атмосфері. Це гарантує термін служби системи блискавкозахисту понад 100 років без втрати властивостей.

3. Мідь досить пластична, але при цьому має хорошу міцність, що дозволяє використовувати її в різних конструкціях.

З часом мідь набуває характерного зеленувато-коричневого відтінку патини, який гармонійно виглядає на багатьох будівлях, особливо на історичних або з високоякісним оздобленням.

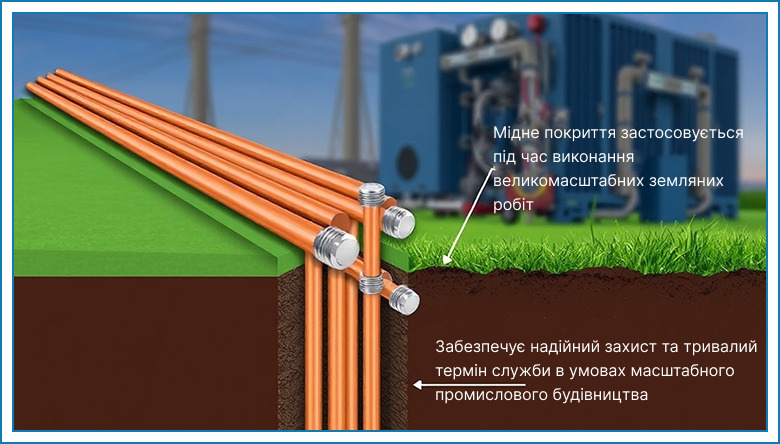

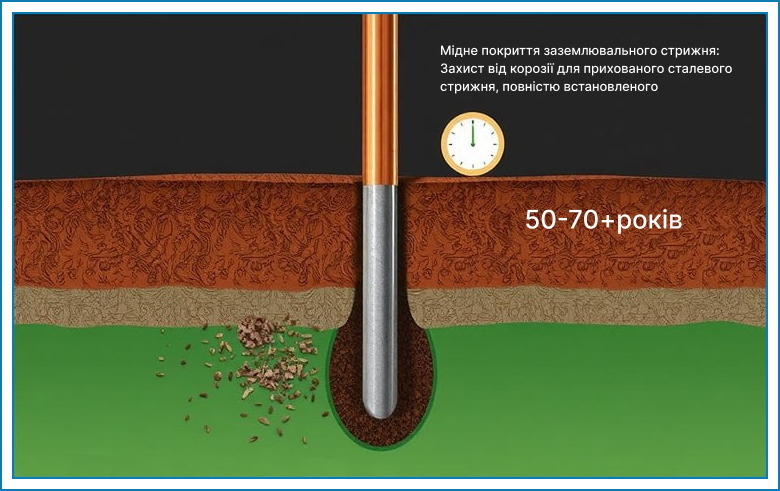

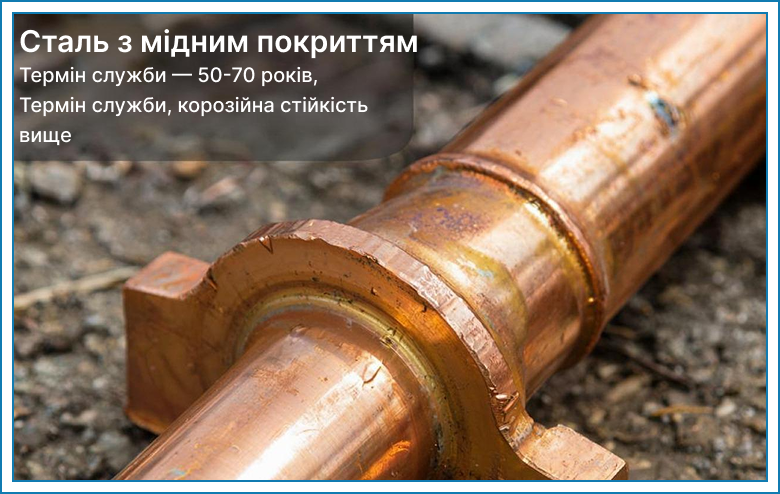

Обміднена сталь

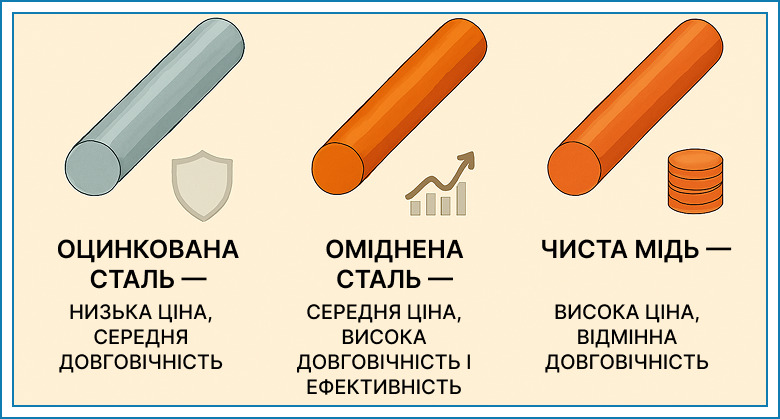

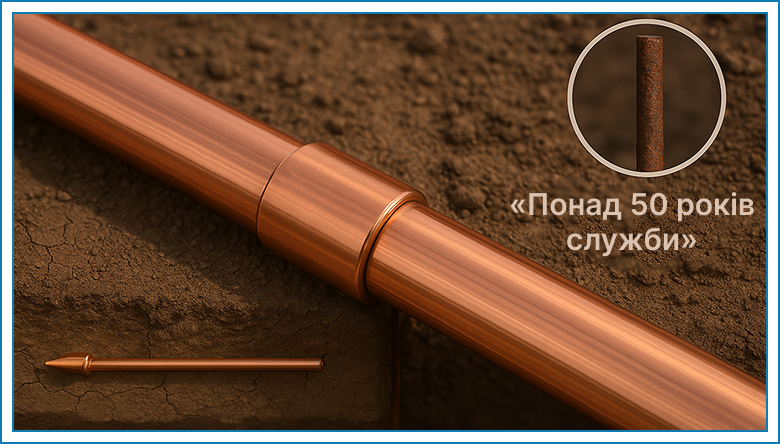

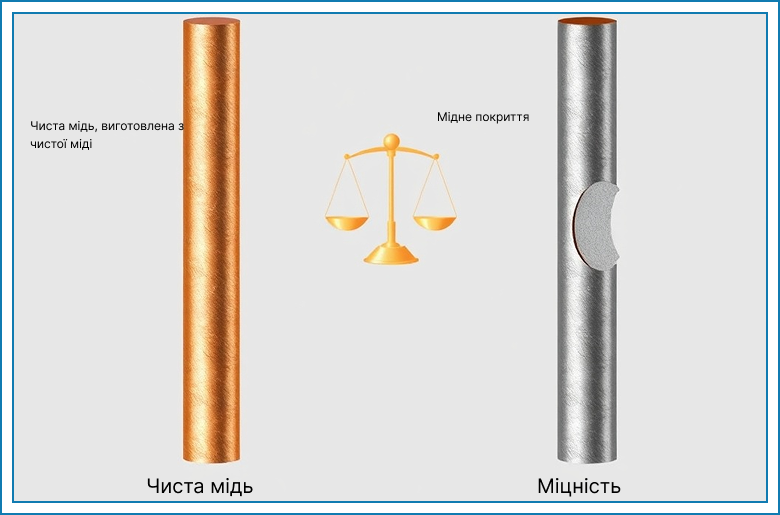

Обміднена сталь – це сучасне та високоефективне рішення, яке поєднує в собі найкращі якості сталі та міді. Це сталевий сердечник (як правило, з низьковуглецевої сталі), покритий електролітичним способом рівномірним та міцним шаром чистої міді. Товщина мідного покриття зазвичай становить від 0.25 мм до 0.5 мм і більше, що забезпечує надійний захист від корозії та високу електропровідність. Цей матеріал являє собою оптимальний баланс між міцністю, довговічністю та вартістю.

Основне та найпоширеніше застосування обмідненої сталі – це модульні штирі для глибинного заземлення. Завдяки високій міцності сталевого сердечника, такі стрижні легко забиваються в ґрунт на велику глибину (до 30 метрів і більше), забезпечуючи низький опір заземлення. Крім того, з'єднувальні елементи з обмідненої сталі використовуються для з'єднання секцій модульних заземлювачів, а також для підключення струмовідводів до заземлювального контуру.

Переваги використання:

1. Сталевий сердечник забезпечує високу механічну міцність, дозволяючи забивати стрижні в щільні ґрунти без деформації. Мідне покриття гарантує відмінну електропровідність, порівнянну з чистою міддю, та ефективний відвід струмів блискавки.

2. Мідний шар надійно захищає сталь від корозії в більшості типів ґрунтів, включаючи агресивні, що забезпечує дуже довгий термін служби системи – від 50 до 70 років і більше. Це значно перевершує термін служби чисто оцинкованої сталі.

3. Обміднена сталь є доступнішою альтернативою чистій міді, при цьому пропонуючи порівнянні експлуатаційні характеристики в частині провідності та довговічності для заземлювальних пристроїв.

4. Модульні системи на основі обміднених стрижнів дозволяють швидко та ефективно створювати глибокі заземлювачі без необхідності об'ємних земляних робіт.

В контексті пропозицій interlink-shop.com.ua, обміднена сталь є ключовим компонентом для модульних штирьових систем заземлення.

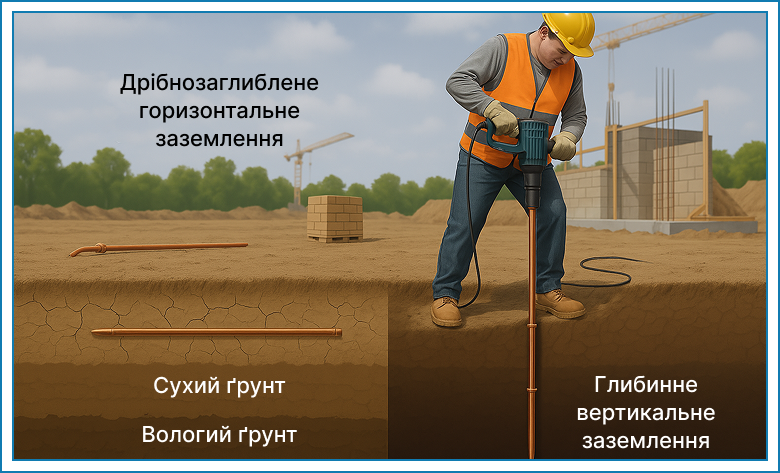

Комплекти модульного заземлення

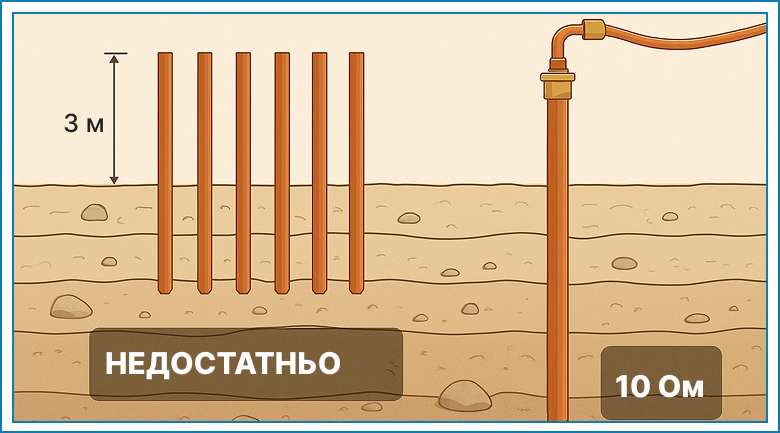

Комплекти модульного заземлення – це сучасне та дуже зручне рішення для швидкого та ефективного створення глибинного заземлювального контуру. Вони являють собою набір готових до монтажу елементів: зазвичай це обміднені (сталевий сердечник з мідним покриттям товщиною 0.25 мм або більше) або оцинковані сталеві стрижні стандартної довжини (найчастіше 1.5 метра або 2 метри), діаметром 14.2 мм, 16 мм або 20 мм. У комплект також входять спеціальні з'єднувальні муфти для послідовного нарощування, загострені наконечники для легкого забивання, стартові головки для відбійного молотка та універсальні затискачі для підключення провідників. Завдяки такій конструкції, стрижні можуть послідовно нарощуватися та заглиблюватися в ґрунт на значну глибину, досягаючи 15, 20, 30 метрів і більше, що забезпечує стабільно низький опір заземлення.

Застосування:

1. Швидке та ефективне створення вертикального заземлення для житлових, комерційних та промислових об'єктів. Ідеально підходять для досягнення нормативного опору заземлення, яке для систем блискавкозахисту часто вимагає значення не більше 10 Ом, а для електроустановок та критично важливих об'єктів – менше 4 Ом.

2. Є основним елементом для формування заземлювального контуру, до якого підключаються струмовідводи зовнішнього блискавкозахисту, забезпечуючи безпечне відведення струмів блискавки.

3. Використовуються для забезпечення електробезпеки різних електроустановок, обладнання, телекомунікаційних вузлів та IT-систем.

Переваги використання:

1. Монтаж не вимагає великої спецтехніки або об'ємних земляних робіт (наприклад, копання довгих траншей). Стрижні легко забиваються в ґрунт за допомогою ручного або електричного відбійного молотка, секція за секцією. Це значно скорочує час установки, іноді в 2-3 рази в порівнянні з традиційними методами, і дозволяє працювати в умовах обмеженого простору.

2. Для створення потужного заземлювача потрібна відносно невелика площа (всього близько 0.5 - 1 кв.м на точку забивання), що критично в умовах щільної міської забудови або на невеликих ділянках.

3. Система дозволяє нарощувати глибину заземлювача до необхідного рівня, досягаючи глибших і, як правило, більш вологих шарів ґрунту з оптимальною провідністю, що неможливо при поверхневому заземленні.

4. Глибинне заземлення забезпечує стабільний та низький опір, яке набагато менше залежить від сезонних коливань вологості та температури ґрунту в порівнянні з дрібнозаглибленими горизонтальними контурами.

5. Завдяки використанню високоякісної обмідненої сталі та надійних з'єднань, такі комплекти мають високу корозійну стійкість та тривалий термін служби, що часто перевищує 50 років.

На Interlink-shop.com.ua комплекти представлені як універсальні набори, що включають, наприклад, стрижні, затискачі, муфти та напрямні, що дозволяють зібрати повноцінну систему заземлення для різних завдань.

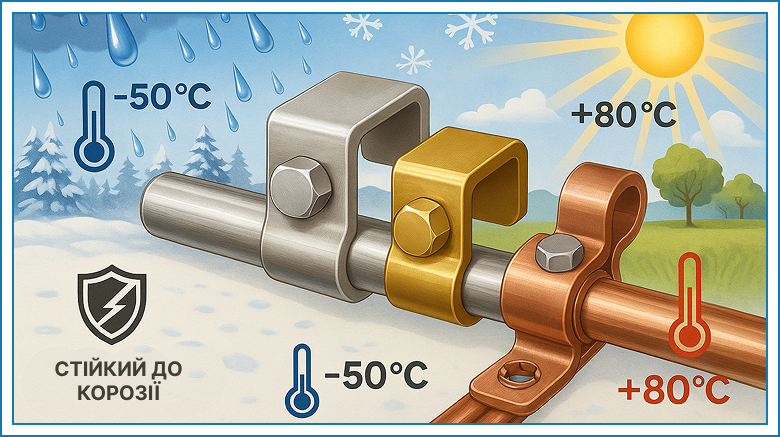

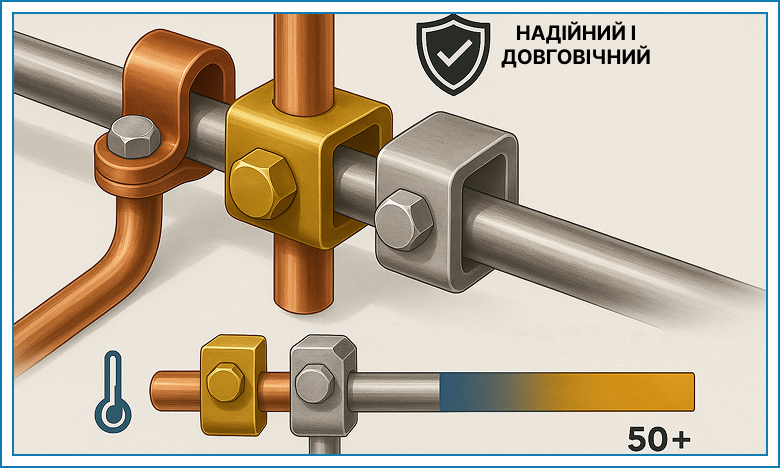

Корозійностійкі з'єднання

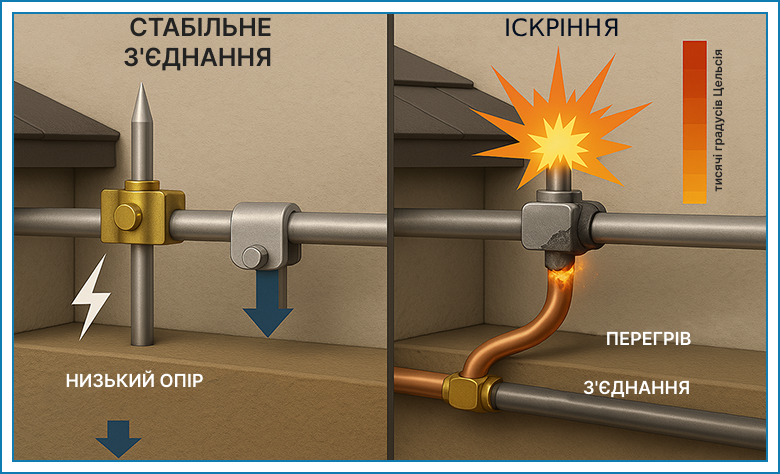

У системі блискавкозахисту та заземлення надійність з'єднання всіх елементів – від блискавкоприймача до заземлювача – так само важлива, як і якість самих провідників. Корозійностійкі клеми та затискачі – це спеціалізовані кріпильні та з'єднувальні елементи, розроблені для забезпечення стабільного електричного контакту між різнорідними або однорідними металами протягом тривалого часу, навіть в умовах агресивного зовнішнього середовища. Вони виготовляються з матеріалів, стійких до окислення та електрохімічної корозії, таких як оцинкована сталь, нержавіюча сталь, латунь або мідь, часто з додатковими покриттями або використанням компаундів.

Використовуються для надійного електричного та механічного з'єднання блискавкоприймачів зі струмовідводами, секцій струмовідводів між собою, струмовідводів із заземлювальними провідниками, а також для підключення заземлювальних провідників до заземлювачів. А спеціалізовані затискачі та тримачі застосовуються для фіксації струмовідводів на стінах, дахах та інших конструкціях будівлі. Крім того, клеми та затискачі приєднують провідники до металевих елементів фундаменту або інших природних заземлювачів.

Переваги використання:

1. Забезпечують стабільне та низькоомне з'єднання, що критично важливо для безпечного відведення високих струмів блискавки. Поганий контакт може призвести до іскріння, перегріву (температура до кількох тисяч градусів Цельсія) та руйнування з'єднання, роблячи всю систему неефективною.

2. Ці елементи спроектовані для роботи в найсуворіших умовах – під впливом дощу, снігу, перепадів температур (від -50°C до +80°C і більше), УФ-випромінювання. Вони не іржавіють та не втрачають своїх властивостей.

3. Завдяки якісним матеріалам та продуманій конструкції, такі з'єднання служать десятиліттями (термін служби порівнянний з терміном служби основних провідників, часто понад 30-50 років), не вимагаючи обслуговування або заміни.

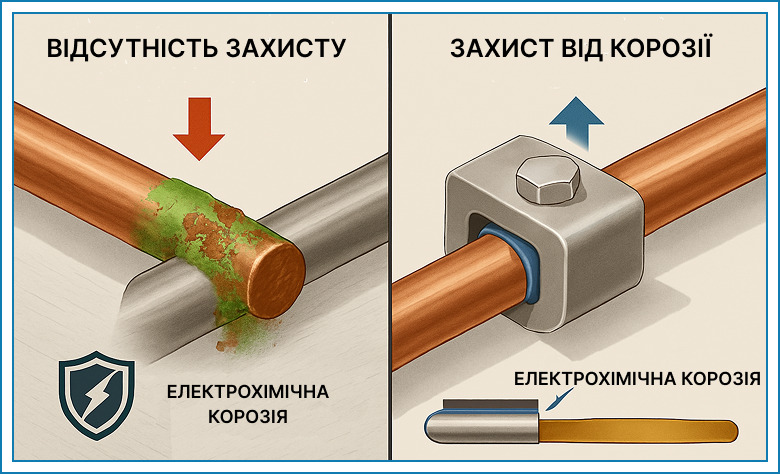

4. При з'єднанні різнорідних металів (наприклад, міді та сталі) без спеціальних заходів може виникнути електрохімічна корозія. Корозійностійкі затискачі часто мають спеціальні прокладки або конструкцію, що мінімізує такий ризик.

Сучасні затискачі та клеми розроблені для зручного та швидкого монтажу без необхідності зварювання.

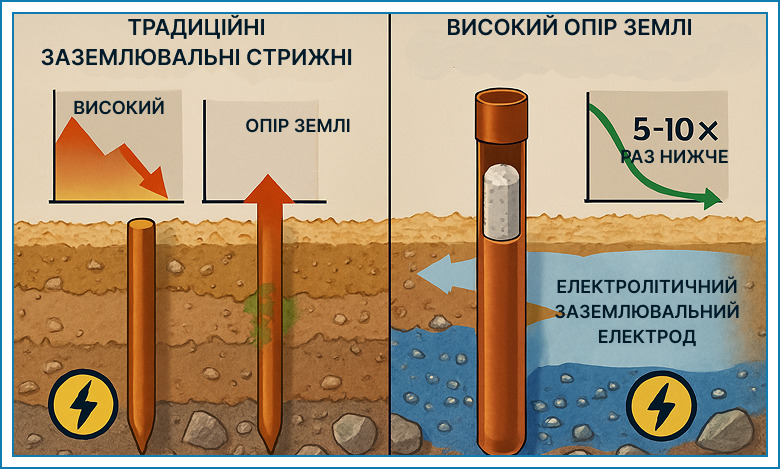

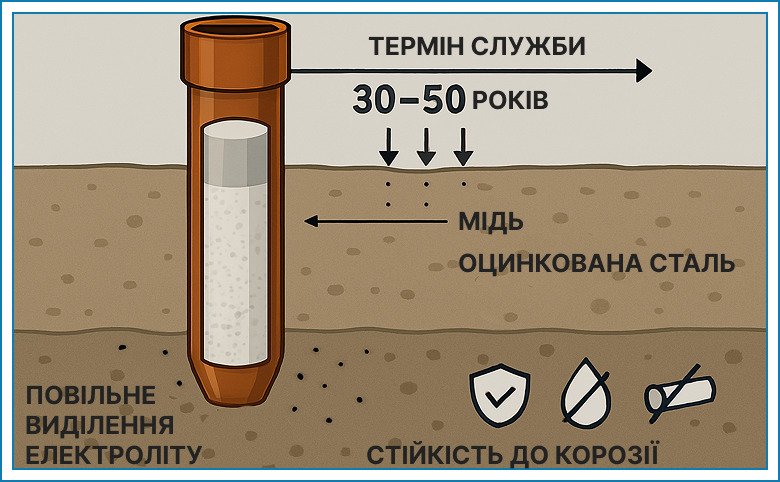

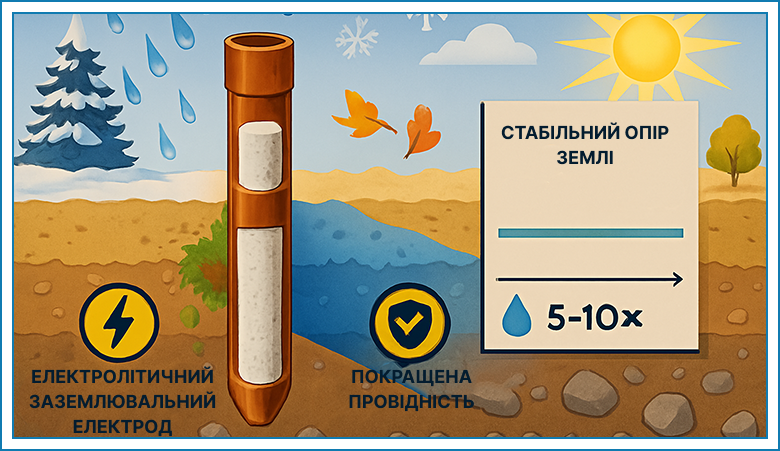

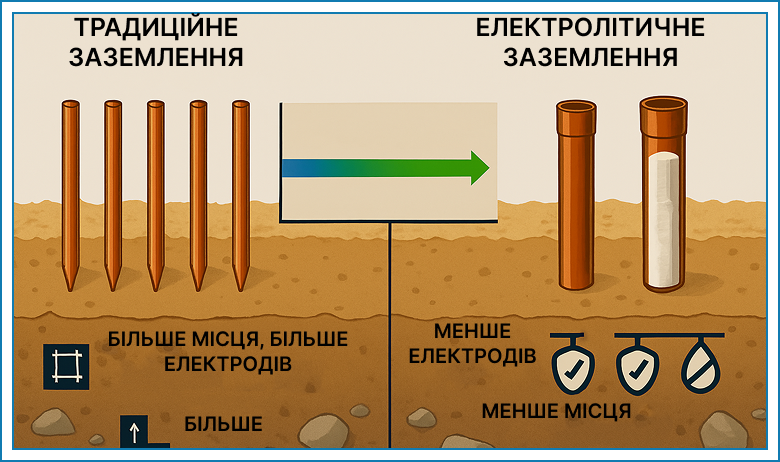

Електролітичні заземлювачі

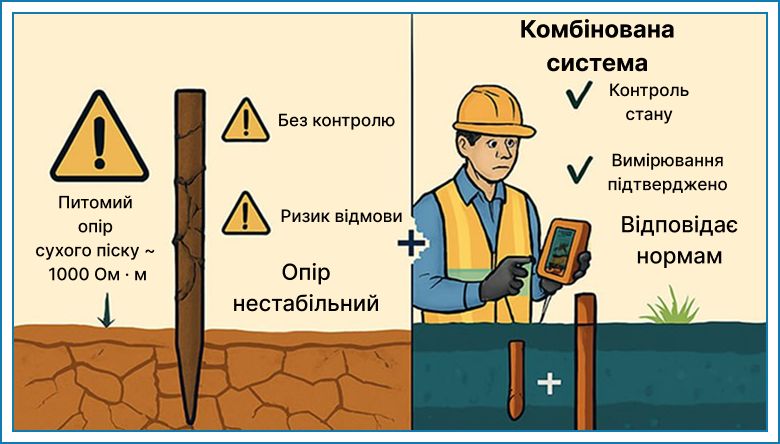

Електролітичні заземлювачі – це інноваційне рішення, розроблене спеціально для регіонів з високим питомим опором ґрунту, таких як піщані, скелясті, кам'янисті ґрунти. На відміну від традиційних металевих електродів, ці заземлювачі являють собою порожнисту трубу (найчастіше мідну або оцинковану сталеву), заповнену спеціальною мінеральною сольовою сумішшю (електролітом), яка поступово вилуговується в навколишній ґрунт. Ця суміш підвищує електропровідність ґрунту безпосередньо навколо електрода, тим самим істотно знижуючи загальний опір заземлювального контуру.

Електролітичні заземлювачі використовуються в ґрунтах з високим питомим опором, де традиційні заземлювачі (штирі або контури) не дозволяють досягти необхідного низького опору заземлення без надмірного збільшення їх кількості та довжини. До таких ґрунтів відносяться:

• сухі піщані ґрунти (питомий опір може досягати 1000 Ом·м і більше);

• скелясті та кам'янисті ґрунти (до 3000 Ом·м і вище);

• області з дуже сухим кліматом.

Електролітичні заземлювачі, в основному, виступають як основний або додатковий заземлювач у складі заземлювального пристрою для систем блискавкозахисту, а також для заземлення електроустановок, трансформаторних підстанцій, телекомунікаційного обладнання та інших об'єктів, що вимагають стабільно низького опору.

Переваги використання:

1. Значне зниження опору заземлення в складних умовах – це головна перевага. Електролітичні заземлювачі здатні знизити опір заземлення в 5-10 разів у порівнянні зі звичайними стрижнями в аналогічних складних ґрунтах.

2. Сольовий розчин забезпечує стабільний опір заземлення незалежно від сезонних коливань вологості та температури ґрунту, що критично важливо для надійності системи.

3. Якісні електролітичні заземлювачі мають тривалий термін служби, зазвичай понад 30-50 років, завдяки використанню корозійностійких матеріалів та поступовому вивільненню електроліту.

4. Дозволяють досягти потрібного опору з використанням меншої кількості електродів та на меншій площі, ніж традиційні методи.

Сучасні електролітичні суміші безпечні для навколишнього середовища та не містять шкідливих речовин.

Грозозахисні троси

Грозозахисний трос – це спеціалізований металевий трос, який встановлюється над об'єктом, що захищається, або вздовж нього з метою перехоплення прямих ударів блискавки. На відміну від стрижневих блискавковідводів, які створюють конусоподібну зону захисту, троси формують більш протяжну, «щитову» зону, що робить їх ідеальними для захисту лінійних або дуже високих об'єктів. Найчастіше використовуються сталеві троси, які можуть бути оцинкованими або покритими міддю для підвищення корозійної стійкості та провідності. Їх діаметр зазвичай становить від 6 мм до 12 мм.

Захист ліній електропередач – це одне з основних застосувань грозозахисних тросів. Вони натягуються над фазними проводами, приймаючи на себе удар блискавки та відводячи його через опори в землю, запобігаючи пошкодженню ізоляторів та обривам проводів. Також застосовуються для блискавкозахисту хмарочосів, веж, димових труб, мостів та інших протяжних або дуже високих конструкцій, де стрижневі блискавковідводи можуть бути менш ефективними або не естетичними. Крім того, грозозахисні троси використовують для створення «повітряного» захисного контуру над відкритими майданчиками або резервуарами з легкозаймистими речовинами.

Переваги використання:

1. Грозозахисні троси здатні забезпечити значно більшу зону захисту за площею, ніж поодинокі стрижневі блискавковідводи, що робить їх незамінними для протяжних об'єктів. Наприклад, один трос може захистити ділянку довжиною в сотні метрів.

2. Завдяки своїй протяжності, троси мають високу ймовірність перехоплення блискавки на великій площі.

3. При правильному натягуванні та кріпленні троси добре витримують сильні вітрові навантаження, що важливо для високих та відкритих об'єктів.

4. Металеві троси мають високу механічну міцність і здатні витримувати колосальні струми блискавки без руйнування.

У деяких випадках, особливо на високих та промислових об'єктах, тросовий блискавкозахист може виглядати менш громіздко, ніж безліч стрижневих блискавковідводів.

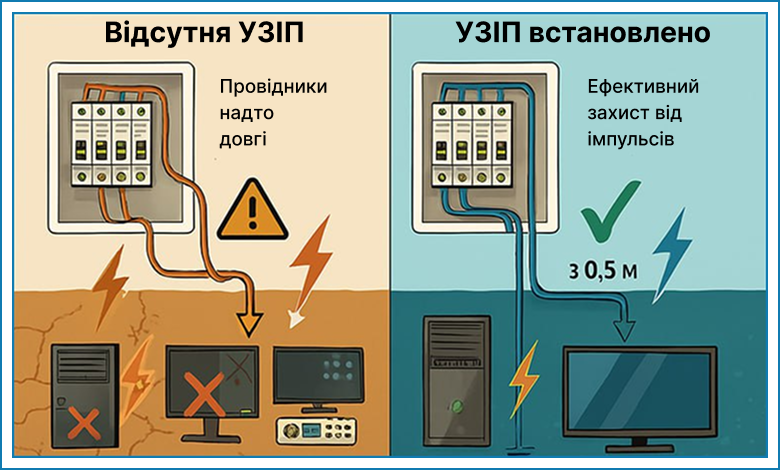

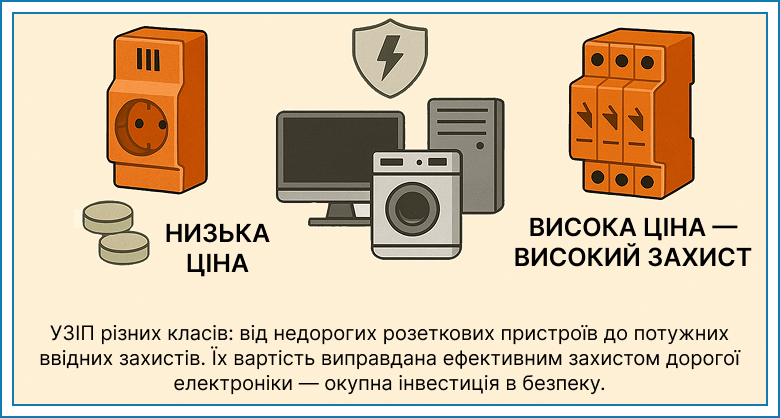

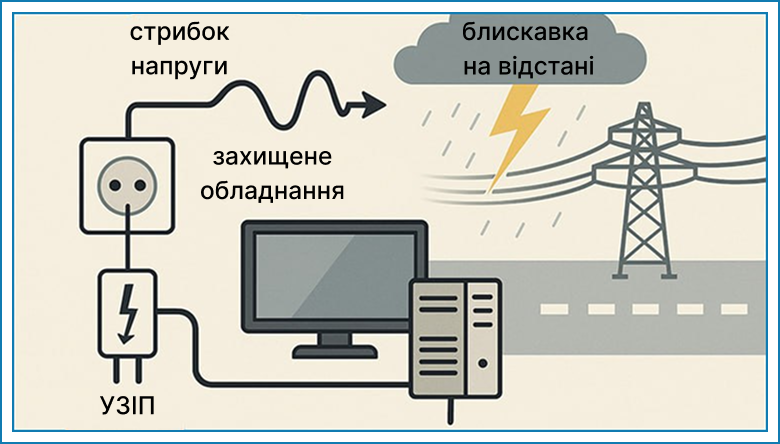

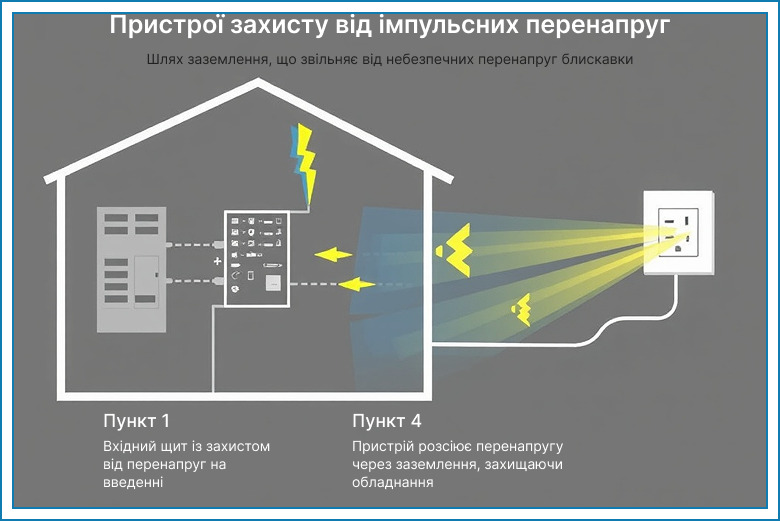

Пристрої захисту від імпульсних перенапруг (ПЗІП)

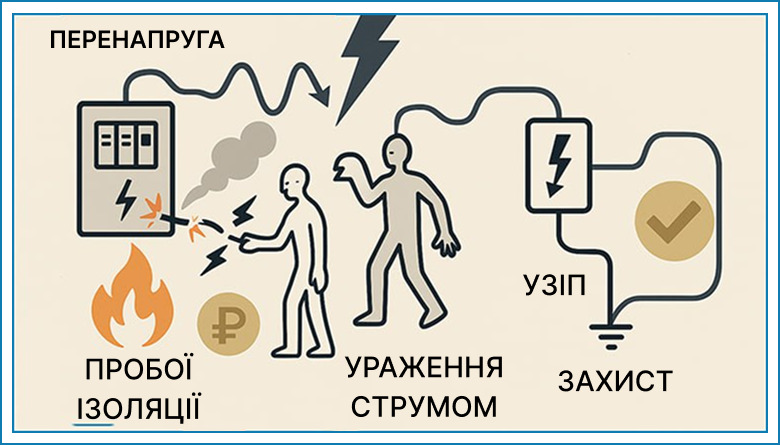

Пристрої захисту від імпульсних перенапруг, або ПЗІП, – це ключовий компонент внутрішнього блискавкозахисту. Їх завдання – запобігти руйнівній дії стрибків напруги, викликаних як прямим ударом блискавки (навіть на відстані від об'єкта), так і комутаційними процесами в електромережі. ПЗІП миттєво відводять надлишкову напругу та струм у заземлювальний контур, перш ніж він досягне та пошкодить чутливе електрообладнання. Вони працюють як «швидкі клапани», що відкриваються при перевищенні певного порогу напруги (наприклад, 2,5 кВ для ПЗІП класу II) та закриваються після проходження імпульсу.

ПЗІП встановлюються для захисту на різних рівнях електромережі:

1. На головному вводі в будівлю (Клас I) вони захищають від прямих та потужних імпульсів, викликаних ударом блискавки в ЛЕП або поблизу об'єкта. Здатні відвести імпульси струму до 50-100 кА (кілоампер).

2. У розподільних щитках (Клас II) захищають від залишкових перенапруг та імпульсів, генерованих усередині мережі. Відхиляють імпульси до 20-40 кА.

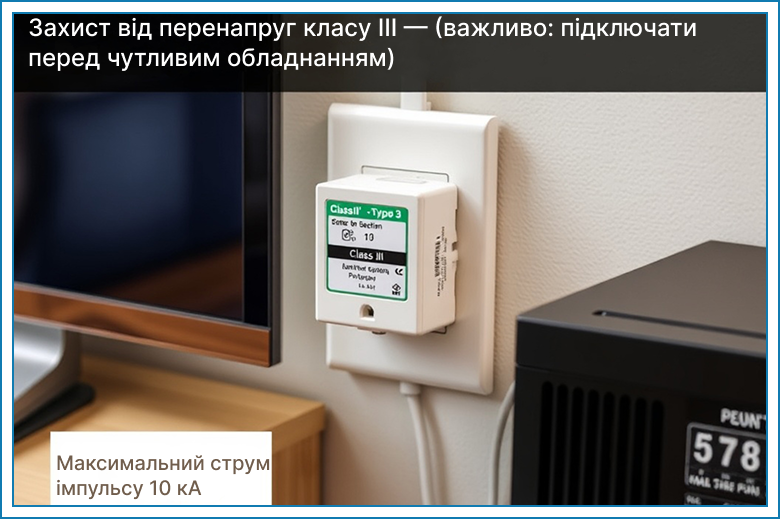

3. Безпосередньо перед чутливим обладнанням (Клас III) – це фінальна ступінь захисту для комп'ютерів, телевізорів, побутової техніки та інших електронних пристроїв. Працюють із струмами до 10 кА.

Існують спеціалізовані ПЗІП для телефонних ліній, Ethernet-кабелів, систем відеоспостереження та інших низьковольтних ланцюгів, запобігаючи пошкодженню мережевого обладнання.

Переваги використання:

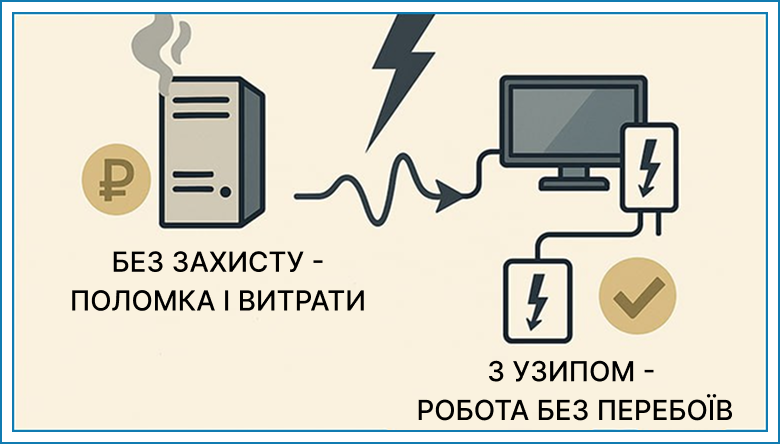

1. Запобігання виходу з ладу техніки – це головна перевага. ПЗІП захищають дороге обладнання від невидимих, але руйнівних стрибків напруги, які можуть виникнути навіть при грозі за кілька кілометрів від вашого об'єкта.

2. Поломка електроніки призводить до значних витрат на ремонт або заміну, а також до простоїв у роботі. ПЗІП запобігають цим втратам.

3. Знижують ризик пожеж та ураження електричним струмом, викликаних пробоєм ізоляції через перенапруги.

У поєднанні із зовнішнім блискавкозахистом, ПЗІП створюють багатоступеневу систему, яка забезпечує повну безпеку об'єкта.

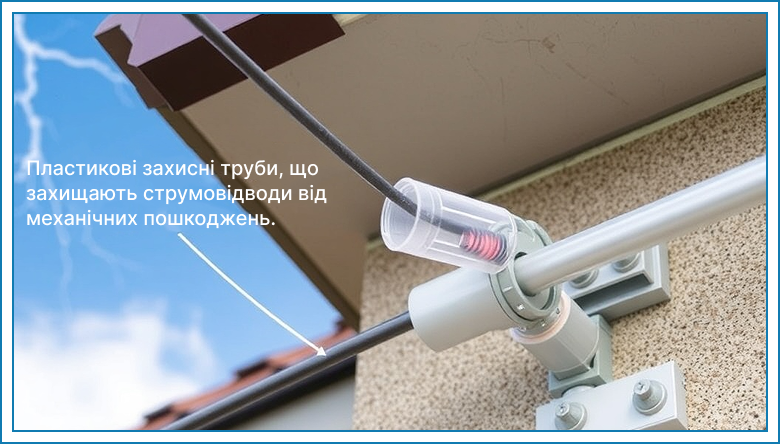

Матеріали для кріплення та ізоляції

Ефективність та довговічність системи блискавкозахисту залежать не тільки від якості основних провідників, а й від надійності їх кріплення та правильної ізоляції. Матеріали для кріплення та ізоляції – це спеціалізовані елементи, які забезпечують механічну фіксацію струмовідводів та блискавкоприймачів до конструкції будівлі, а також їх ізоляцію від горючих матеріалів покрівлі та стін. Ці матеріали повинні бути стійкими до атмосферних впливів, УФ-випромінювання, перепадів температур та, в деяких випадках, до хімічних впливів. До них відносяться різні тримачі, кронштейни, затискачі для покрівлі, ізолятори та захисні труби.

Застосування:

1. Тримачі та кронштейни використовуються для фіксації струмовідводів (катанки, прути або смуги) на вертикальних поверхнях (стінах) та горизонтальних (дахах). Вони забезпечують необхідний зазор між струмовідводом та поверхнею будівлі (зазвичай 3-5 см), запобігаючи нагріванню горючих матеріалів при проходженні струму блискавки.

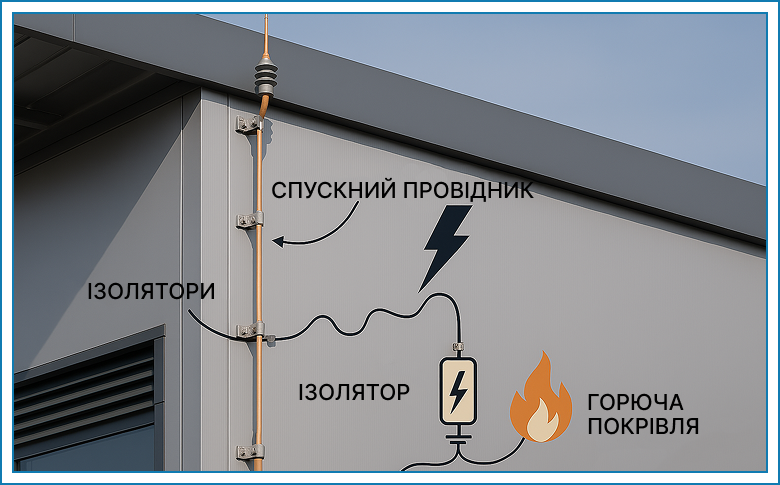

2. Ізолятори застосовуються для електричного відділення струмовідводу від металевих елементів будівлі, які не повинні бути частиною системи блискавкозахисту. Також використовуються спеціальні ізолюючі елементи або труби для проходу струмовідводів через горючі покрівлі або стіни.

3. Кронштейни для блискавкоприймальних щогл та стрижнів забезпечують їх стійкість та надійне позиціонування на покрівлі.

4. Деякі елементи (наприклад, пластикові труби) служать для механічної захисту струмовідводів у місцях, де вони можуть бути пошкоджені.

Переваги використання:

1. Виготовляються з міцних, корозійностійких матеріалів (наприклад, оцинкована сталь, нержавіюча сталь, високоякісний УФ-стійкий пластик), що гарантує термін служби, порівнянний з терміном служби самої системи блискавкозахисту (десятки років).

2. Пластикові елементи (тримачі, ізолятори) спеціально розроблені для тривалого впливу сонячних променів без руйнування та втрати властивостей, що критично важливо для зовнішнього застосування.

3. Матеріали зберігають свої властивості в широкому діапазоні температур, що дозволяє їм витримувати нагрів від струмів блискавки та сезонні перепади.

4. Забезпечують міцне кріплення, стійке до вітрових навантажень та вібрацій, що запобігає провисанню або обриву провідників.

5. Правильне кріплення та ізоляція мінімізують ризики іскріння та займання у разі удару блискавки.

У каталозі interlink-shop.com.ua ви обов'язково знайдете широкий асортимент тримачів струмовідводу (для плоскої та скатної покрівлі, для фасаду), затискачів для покрівлі, ізоляторів прохідних та інших елементів, необхідних для професійного монтажу системи блискавкозахисту. Ці елементи є незамінними для забезпечення надійності всієї конструкції.

Контрольно-вимірювальні прилади для заземлення

Контрольно-вимірювальні прилади для заземлення – це спеціалізовані пристрої, розроблені для точного вимірювання опору заземлювальних пристроїв. Ці прилади відіграють критично важливу роль не тільки на етапі проектування та монтажу, а й у ході регулярного технічного обслуговування системи блискавкозахисту та заземлення. Вони дозволяють переконатися, що опір заземлення відповідає нормативним вимогам (наприклад, не більше 4 Ом для електроустановок або 10 Ом для блискавкозахисту), що є запорукою ефективного та безпечного відведення струмів блискавки та запобігання ураженню електричним струмом. Існують різні типи вимірювачів, від простих стрічкових до багатофункціональних цифрових тестерів, що використовують різні методи вимірювання (наприклад, триполюсний метод, чотириполюсний метод, метод кліщів).

Основне застосування – це вимірювання фактичного опору контуру заземлення після його монтажу, а також періодичні вимірювання в процесі експлуатації. Крім того, деякі прилади дозволяють перевіряти цілісність з'єднань у системі заземлення. Допомагають виявити обриви, корозію контактів або зміни властивостей ґрунту.

Переваги використання:

1. Регулярні вимірювання дозволяють переконатися, що система заземлення функціонує належним чином та забезпечує необхідний рівень безпеки. Це не просто рекомендація, а обов'язкова вимога згідно з багатьма нормативними документами, такими як ПВЕ (Правила улаштування електроустановок) та ДСТУ.

2. Своєчасне виявлення високого опору заземлення дозволяє вжити заходів до того, як відбудеться удар блискавки або електричний пробій, мінімізуючи ризики пожеж, пошкодження обладнання та травм.

3. Результати вимірювань є документальним підтвердженням відповідності системи заземлення чинним стандартам та нормам безпеки, що важливо для здачі об'єктів в експлуатацію та страхування.

4. Точні вимірювання допомагають уникнути надлишкового монтажу заземлювачів, що може бути неекономічно, та зосередитися на досягненні необхідного результату.

5. Регулярний моніторинг стану заземлення сприяє продовженню терміну служби всієї системи блискавкозахисту.

Ці пристрої є незамінним інструментом для будь-якого фахівця, що займається проектуванням, монтажем або обслуговуванням систем блискавкозахисту та заземлення.

Як вибрати оптимальні матеріали та технології?

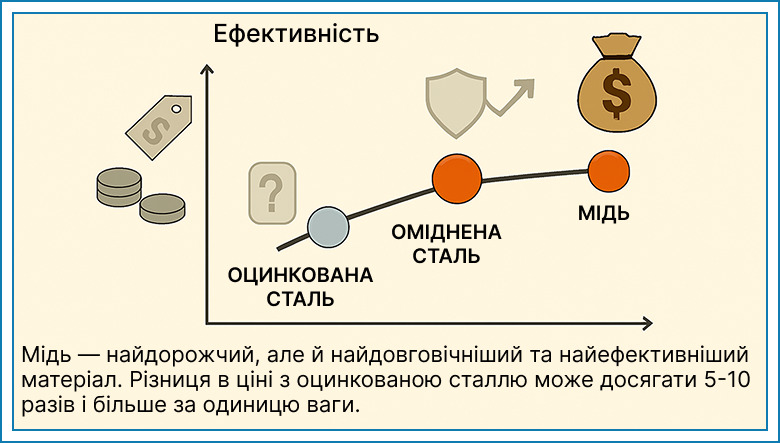

Вибір відповідних матеріалів та технологій для системи блискавкозахисту та заземлення – це не питання випадковості, а результат ретельного аналізу безлічі факторів. Правильне рішення гарантує не тільки ефективність захисту, а й її довговічність, а також економічну доцільність. Розглянемо ключові аспекти, які слід враховувати.

Тип об'єкта та його призначення

Насамперед визначте, що саме ви збираєтеся захищати, і як воно використовується:

1. Житловий будинок (приватний, багатоквартирний).

Тут важливі не тільки функціональність, а й естетика, а також безпека для людей. Для приватних будинків часто використовують модульне заземлення з обмідненої сталі та оцинковану катанку для струмовідводів, а на покрівлі – сітку або стрижневі блискавкоприймачі.

2. Промислова будівля, склад, виробничий цех.

Пріоритет – максимальна надійність та безперебійність роботи. Можуть знадобитися потужні системи зовнішнього блискавкозахисту (наприклад, грозозахисні троси або високі стрижневі блискавковідводи), а також багатоступеневий внутрішній захист з ПЗІП класу I та II. Заземлення тут часто масштабне, з використанням великих контурів.

3. Сільськогосподарські споруди (амбари, ферми).

Часто потрібна простіша, але ефективна та економічна система. Оцинкована сталь та прості контури заземлення можуть бути оптимальним вибором.

4. Соціальні об'єкти (школи, лікарні).

До них пред'являються підвищені вимоги до безпеки, тому важлива максимально надійна та сертифікована система з повним комплексом зовнішнього та внутрішнього захисту.

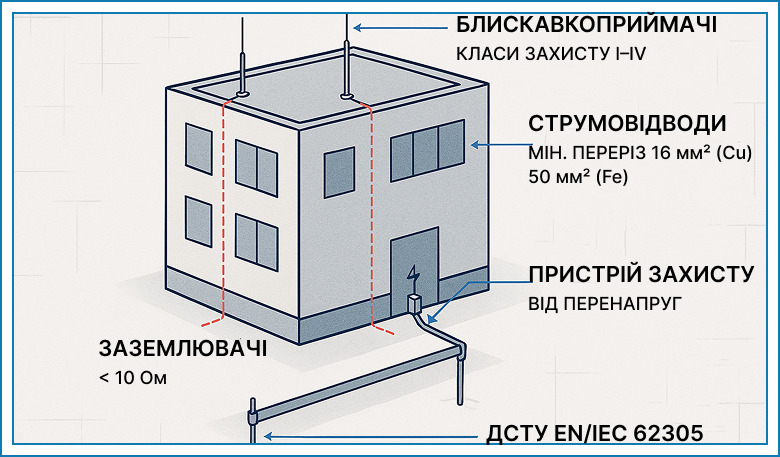

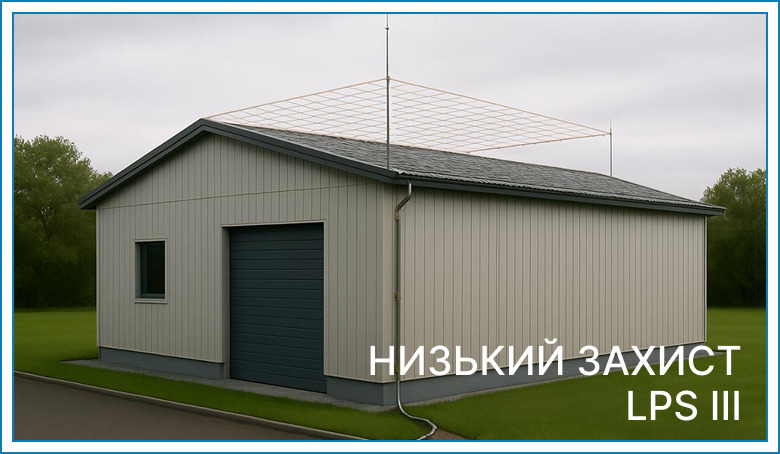

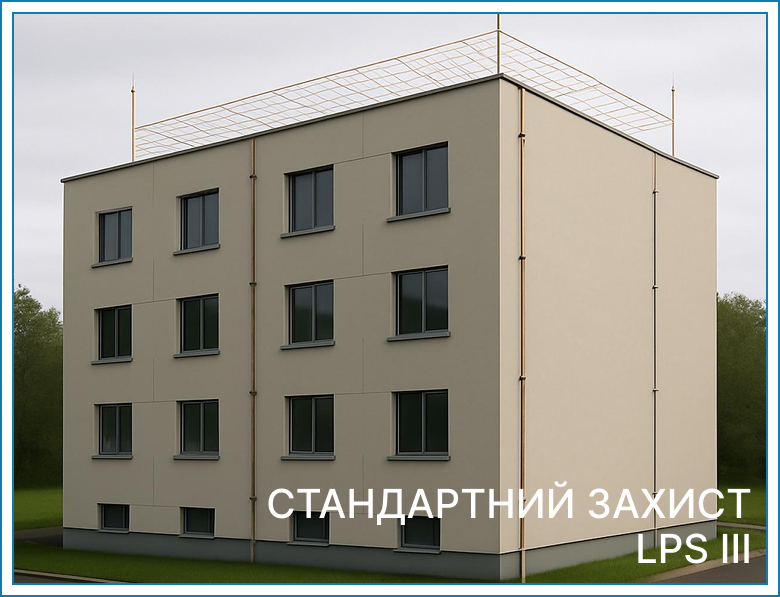

Рівень необхідного захисту (клас блискавкозахисту)

Це один із найважливіших параметрів, який визначається на основі оцінки ризиків згідно з міжнародними та національними стандартами, такими як ДСТУ EN/IEC 62305. Цей стандарт класифікує об'єкти за рівнями блискавкозахисту (LPS – Lightning Protection System):

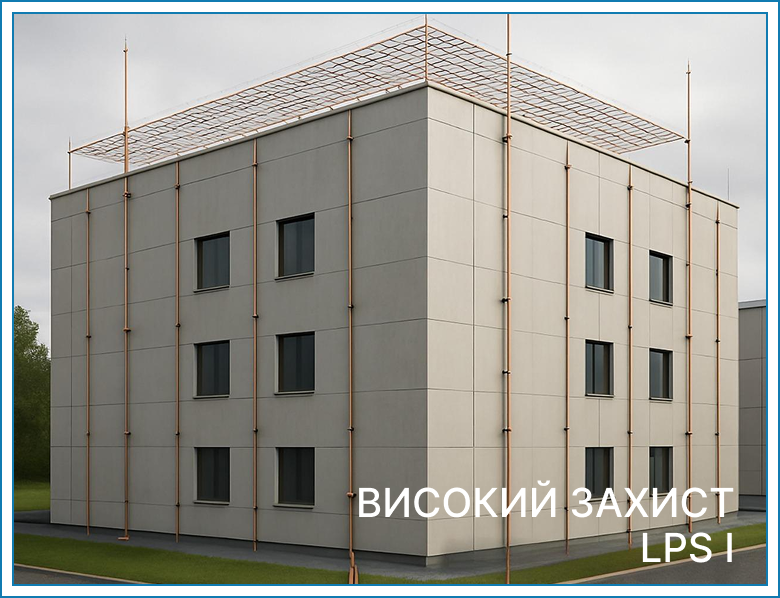

1. LPS I (високий рівень захисту).

Для об'єктів з дуже високим ризиком або особливою важливістю (наприклад, вибухонебезпечні виробництва, лікарні, ЦОДи). Вимагає найбільш щільної блискавкоприймальної сітки (наприклад, осередок 5x5 метрів), безлічі струмовідводів та максимально низького опору заземлення (часто менше 4 Ом). Матеріали вибираються найнадійніші – мідь, обміднена сталь.

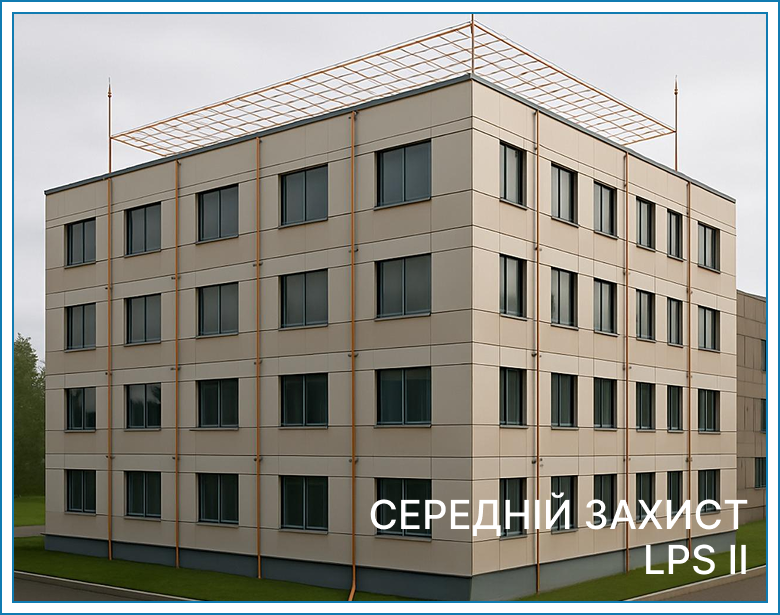

2. LPS II (середній рівень захисту).

Для об'єктів з високим ризиком (великі житлові комплекси, офісні центри). Осередок сітки може бути 10x10 метрів, вимоги до заземлення трохи менш суворі.

3. LPS III (стандартний рівень захисту).

Для більшості звичайних житлових та комерційних будівель. Осередок сітки 15x15 метрів або 20x20 метрів, опір заземлення зазвичай не більше 10 Ом.

4. LPS IV (низький рівень захисту).

Для об'єктів з мінімальним ризиком або малою важливістю.

Чим вищий клас захисту, тим суворіші вимоги до перерізу провідників, кількості струмовідводів, опору заземлення та якості матеріалів.

Склад та вологість ґрунту

Ґрунт – це середовище, через яке розсіюється струм блискавки, і його властивості мають величезне значення для заземлення:

1. Ґрунти з високим опором (пісок, скеля, кам'янисті ґрунти).

У таких умовах досягти низького опору заземлення дуже складно. Тут мідь, обміднена сталь (для глибинних модульних заземлювачів) і особливо електролітичні заземлювачі будуть найефективнішими. Наприклад, у сухому піску для досягнення 10 Ом може знадобитися десяток звичайних стрижнів по 3 метри, тоді як один електролітичний заземлювач може дати той самий результат.

2. Ґрунти з низьким опором (глина, чорнозем, суглинок).

Ці ґрунти мають кращу провідність. Тут можна успішно застосовувати оцинковану сталь (катанка, смуга) для горизонтальних контурів та обміднену сталь для вертикальних штирів. Досягти необхідного опору в такому ґрунті набагато простіше та економічніше.

3. Вплив вологості на опір.

Істотно. Сухий ґрунт має значно вищий питомий опір, ніж вологий. Це пояснює, чому влітку в посуху або взимку в промерзлому ґрунті опір заземлення може різко зростати. Модульні глибинні заземлювачі та електролітичні системи менш схильні до цих сезонних коливань, оскільки вони досягають більш стабільних, вологих шарів.

Бюджет проекту

Вартість матеріалів та монтажних робіт завжди відіграє роль.

1. Оцинкована сталь залишиться найдоступнішим варіантом. Її вартість за метр погонний (катанка, смуга) або за кілограм буде істотно нижчою, ніж у інших металів.

2. Обміднена сталь перебуватиме у середній ціновій категорії. Вона дорожча за оцинковану сталь, але значно дешевша за чисту мідь. За рахунок комбінації властивостей, це часто найбільш економічно виправдане рішення з точки зору довговічності та ефективності.

3. Мідь збереже статус найдорожчого, але й найвисокоефективнішого та найдовговічнішого матеріалу. Різниця в ціні між міддю та оцинкованою сталлю може досягати в 5-10 разів і більше за одиницю ваги або метраж, залежно від світових цін на мідь.

4. Вартість ПЗІП може варіюватися від відносно невисокої за ПЗІП класу III (для розеток) до досить значної за потужні ПЗІП класу I (для введення в будівлю), але їх цінність у захисті дорогої електроніки. Це робить їх окупною інвестицією.

Практична порада: при формуванні бюджету завжди запитуйте актуальні ціни у кількох перевірених постачальників. Враховуйте не тільки вартість матеріалів, але й витрати на монтажні роботи, які можуть становити значну частину загального бюджету проекту.

Естетичні вимоги

У деяких випадках зовнішній вигляд системи блискавкозахисту може бути так само важливим, як і її функціональність. Адже це не просто технічне обладнання, а елемент, який буде перебувати на виду десятиліттями.

Тому на історичних будівлях або об'єктах з ексклюзивним дизайном часто краще використовувати мідні струмовідводи та блискавкоприймачі. Згодом мідні елементи блискавкозахисту покриються благородною зеленувато-коричневою патиною, яка не просто гармонійно впишеться в архітектурний ансамбль, але й додасть йому додаткової вишуканості. Це буде виглядати як природне продовження будівлі, а не чужорідний елемент.

Для сучасних фасадів і будівель з мінімалістичним стилем дизайнери та архітектори часто вибирають приховані або максимально непомітні системи. Наприклад, струмовідводи можуть бути прокладені всередині вентильованих фасадів, за декоративними панелями або навіть у спеціально передбачених кабель-каналах. Блискавковідвідні стрижні встановлюють таким чином, щоб їх висота не порушувала загальну лінію даху, або використовують тросові системи, які практично непомітні на тлі неба. Мета – досягти максимального захисту, не порушуючи при цьому чисті лінії і сучасні форми будівлі, щоб система стала функціональною, але не відволікаючою частиною дизайну.

Довговічність і корозійна стійкість матеріалів

Система блискавкозахисту повинна служити десятиліттями без необхідності частого обслуговування.

1. Оцинкована сталь: термін служби до 30-50 років. Добре підходить для загальних завдань.

2. Оміднена сталь: термін служби від 50 до 70 років і більше. Відмінний вибір для заземлювачів, особливо в агресивних ґрунтах.

3. Мідь: максимальна довговічність – понад 100 років, практично не схильна до корозії.

Вибирайте матеріали, які відповідають передбачуваному терміну служби самого об'єкта і не вимагатимуть частої заміни.

Нормативні вимоги (ДСТУ, ПУЕ)

Обов'язково керуйтеся чинними стандартами та нормами:

1. ДСТУ EN/IEC 62305 – основний український і європейський стандарт, що регулює проектування, монтаж і випробування систем блискавкозахисту. Він визначає класи захисту, мінімальні перерізи провідників, вимоги до заземлення та УЗІП.

2. ПУЕ (Правила улаштування електроустановок) містять важливі вимоги до заземлюючих пристроїв, електробезпеки та вирівнювання потенціалів.

Дотримання цих норм – не просто формальність, а гарантія того, що ваша система буде дійсно ефективною і безпечною.

Матеріали та технології, яких слід уникати

У прагненні заощадити або прискорити процес монтажу, деякі люди допускають критичні помилки, використовуючи невідповідні матеріали або застарілі методи. Це не тільки ставить під загрозу безпеку об'єкта, але і може привести до набагато більших фінансових втрат в майбутньому. Важливо чітко розуміти, що не слід використовувати в системі блискавкозахисту і заземлення.

Небезпечні компроміси

Існує ряд матеріалів і підходів, застосування яких в системі блискавкозахисту та заземлення є неприпустимим з міркувань безпеки та ефективності:

1. Тонкі, неякісні провідники без відповідного перетину.

Блискавка – це колосальний електричний розряд, який може нести струм до 200 000 Ампер. Щоб безпечно відвести такий струм, провідники повинні мати достатній перетин. Наприклад, для струмовідводів і заземлюючих провідників мінімальний рекомендований перетин для сталі становить 50 мм² (наприклад, смуга 40х4 мм або катанка діаметром 8-10 мм), а для міді – 16 мм² (для проводів) або 25 мм² (для смуг). Використання більш тонких або неякісних провідників призведе до їх перегріву, плавлення, іскріння і, як наслідок, до пожежі або повного руйнування системи при ударі блискавки.

2. Матеріали з низьким терміном служби або схильні до швидкої корозії (наприклад, неоцинковане залізо в землі).

Системи блискавкозахисту та заземлення повинні бути довговічними, оскільки їх ремонт або заміна – трудомісткий і витратний процес. Звичайне, неоцинковане чорне залізо, заглиблене в землю, почне активно іржавіти вже через 2-5 років, повністю втрачаючи свою провідність і механічну міцність. В результаті опір заземлення зросте до неприйнятних значень, і система перестане виконувати свою функцію. Використовуйте тільки оцинковану, оміднену сталь або мідь, призначені для тривалої експлуатації.

3. Неспеціалізовані матеріали (наприклад, водопровідні труби в якості заземлювачів без належної перевірки).

Хоча деякі металеві конструкції в землі, наприклад, залізобетонні фундаменти, можуть виступати природними заземлювачами, використовувати випадкові предмети, такі як старі водопровідні або газові труби, балки, арматуру, без ретельної перевірки їх цілісності, корозійної стійкості і, головне, безперервності електричного контакту з землею – вкрай небезпечно. Такі горе-заземлювачі можуть мати високий опір, обриви або бути частиною інших систем, що створить ризик для людей і обладнання. Крім того, використання трубопроводів з горючими рідинами або газами в якості заземлювачів суворо заборонено через високий ризик вибуху або пожежі.

Зниження рівня безпеки

Деякі підходи або матеріали не є безпосередньо небезпечними, але їх використання може значно знизити ефективність блискавкозахисту, роблячи його недостатньо надійним:

1. Неправильно підібрані заземлювачі для конкретного типу ґрунту, наприклад, занадто короткі стрижні в сухому піску.

Питомий опір ґрунту – це ключовий фактор. У сухому піщаному або скельному ґрунті опір може бути в десятки і сотні разів вищим, ніж у вологому глині (наприклад, 1000 Ом·м для сухого піску проти 100 Ом·м для вологого глини). У таких умовах короткі заземлюючі стрижні (довжиною 1,5-3 метри) будуть малоефективними, оскільки не досягнуть достатньо вологих шарів. Для досягнення необхідного опору, наприклад, 10 Ом, в сухому піску може знадобитися забити десятки таких стрижнів або використовувати глибинні модульні заземлювачі до 30 метрів або електролітичні заземлювачі.

2. Використання тільки природних заземлювачів без достатнього контролю їх стану та відповідності нормам.

Хоча природні заземлювачі можуть бути частиною системи, покладатися виключно на них без проведення регулярних вимірювань опору і документального підтвердження їх відповідності нормам – ризиковано. Їх стан може змінюватися з часом через корозію, зміни вологості ґрунту, а також вони не забезпечать необхідного низького опору.

3. Відсутність або неправильний монтаж УЗІП.

Зовнішній блискавкозахист оберігає від прямого удару, але не від імпульсних перенапруг, що виникають при ударі блискавки на відстані. Відмова від установки УЗІП класів I, II і III робить вашу техніку вкрай вразливою. Неправильний монтаж, наприклад, занадто довгі з'єднувальні провідники до УЗІП, що перевищують 0,5 метра, знизить ефективність пристрою в рази, оскільки кожен зайвий сантиметр дроту додає індуктивність, що перешкоджає швидкому відведенню імпульсу.

4. Застосування застарілих технологій без урахування сучасних стандартів.

Норми та технології блискавкозахисту постійно розвиваються. Орієнтуватися на застарілі схеми та матеріали, які не відповідають сучасним ДСТУ EN/IEC 62305 або ПУЕ, означає свідомо знижувати рівень безпеки. Наприклад, використання «активних» блискавковідводів без належного підтвердження їх ефективності згідно з чинними нормами або відсутність вирівнювання потенціалів, що є обов'язковою вимогою.

Після того як ви ознайомилися з принципами роботи систем і ключовими матеріалами, найголовнішою і найціннішою рекомендацією буде консультація з фахівцями. Тільки кваліфіковані інженери, які мають досвід у проектуванні та монтажі систем блискавкозахисту, зможуть:

• правильно оцінити ризики для вашого об'єкта;

• розрахувати необхідний клас блискавкозахисту відповідно до актуальних ДСТУ EN/IEC 62305;

• вибрати оптимальні матеріали та схеми заземлення, враховуючи специфіку вашого ґрунту та кліматичні умови;

• розробити проект, що відповідає всім нормативним вимогам (ПУЕ, ДСТУ);

• здійснити професійний монтаж і виконати необхідні вимірювання опору заземлення.

Інвестуючи в якісні та правильно підібрані компоненти, а головне – в компетентність фахівців, ви інвестуєте в спокій, збереження майна і, що найважливіше, в життя ваших близьких.

Якісна система блискавкозахисту – це комплексне рішення, яке вимагає не тільки розуміння, але й застосування перевірених матеріалів та професійного підходу. Саме тому ми закликаємо: інвестуйте в безпеку, обираючи тільки перевірені рішення.

На українському ринку працює компанія «ІНТЕРЛІНК», яка демонструє надійність у забезпеченні електротехнічною продукцією та системами блискавкозахисту, що відповідають міжнародним стандартам. На сайті interlink-shop.com.ua ви знайдете асортимент продуктів для енергетичної, електротехнічної, будівельної та інших галузей. Для придбання елементів блискавкозахисту виберіть відповідний товар з асортименту та заповніть форму для зв'язку. Фахівець компанії оперативно зв'яжеться з вами для уточнення деталей і вартості. Якщо вам потрібна експертна допомога або є питання щодо характеристик і монтажу блискавкозахисних систем, замовте зворотний дзвінок на сайті.
