Как правильно выбрать термоусадочную трубку: пошаговая инструкция

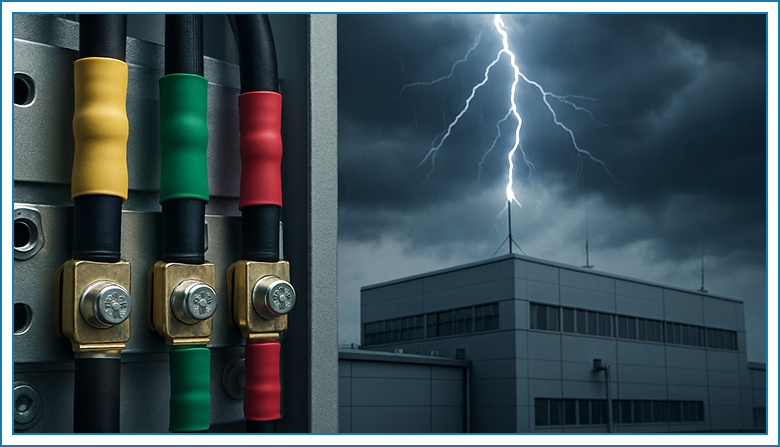

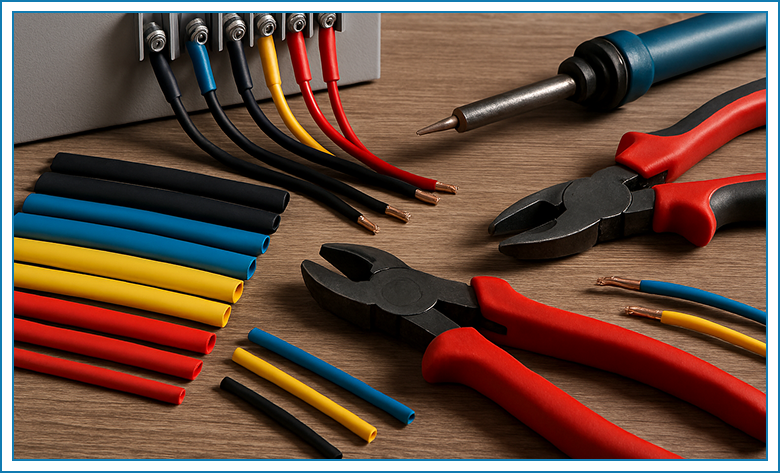

Термоусадочная трубка – это полимерный материал. При нагревании он сжимается и плотно обволакивает объект, на который его надели. Благодаря этой особенности, термоусадка стала очень полезной во многих сферах.

Представьте себе соединение двух электрических проводов. После скрутки или сварки оголенные участки необходимо изолировать. Надев на место соединения термоусадочную трубку и нагрев ее строительным феном, вы получите плотное, герметичное и механически защищенное соединение, устойчивое к вибрациям и внешним воздействиям.

Таким образом, термоусадочная трубка выполняет сразу 4 функции:

1. Изолирует проводники и соединения, предотвращая короткие замыкания и утечки тока.

2. Герметизирует соединения, создавая барьер от проникновения влаги, пыли и химически агрессивных веществ, что критично в сложных условиях.

3. Защищает механически соединения, усиливая их прочность и предохраняя от истирания, вибраций, ударов и других внешних воздействий, увеличивая срок службы оборудования.

4. Маркирует провода и кабели благодаря цветным вариантам, облегчая их идентификацию при монтаже и обслуживании.

Выбор неподходящей термоусадочной трубки может повлечь за собой ряд негативных последствий. К примеру, трубка с неподходящим коэффициентом усадки или размером, которая недостаточно плотно облегает соединение, не обеспечит должной изоляции и механической защиты. Кроме того, трубка из неподходящего материала может быстро износиться под воздействием температуры, химических веществ или ультрафиолета, что снизит уровень защиты соединения. Не стоит забывать и о том, что некачественная изоляция или недостаточная герметизация – причина коротких замыканий, коррозии контактов и поломки оборудования.

Чтобы избежать этих проблем и сделать осознанный выбор термоусадочной трубки, оптимально подходящей для конкретных задач и условий эксплуатации, нужно знать и руководствоваться четкой и последовательной инструкцией, которую мы предлагаем.

Шаг 1: Определите задачу и условия эксплуатации

Прежде чем погрузиться в мир характеристик и размеров термоусадочных трубок, остановитесь и подумайте: какую конкретную проблему вы хотите решить с ее помощью, и в какой среде она будет работать? Этот первый шаг – фундамент правильного выбора. Он напрямую повлияет на надежность, безопасность и долговечность электрических или механических соединений.

Потратьте несколько минут на то, чтобы четко сформулировать свои потребности. Это сэкономит вам время и деньги в будущем, избавив от необходимости переделывать работу или сталкиваться с неприятными последствиями некачественного соединения.

Итак, давайте разберемся по порядку: для чего именно вам нужна термоусадочная трубка?

Изоляция электрических соединений

Это, пожалуй, одна из самых фундаментальных функций термоусадки. Трубка выступает в роли надежного диэлектрика, покрывая токопроводящие части и предотвращая непреднамеренный контакт между ними.

Представьте, что соединяете два провода с помощью скрутки. Если оставить их оголенными, есть риск короткого замыкания при случайном касании друг друга или металлических частей оборудования. Надев на место скрутки термоусадочную трубку и нагрев ее, вы получаете плотное изоляционное покрытие, которое исключает возможность контакта и обеспечивает безопасную передачу электроэнергии. Это особенно важно в местах с ограниченным пространством или при большом количестве проводов.

К примеру, при ремонте бытовой техники, такой как стиральная машинка, вам может потребоваться соединить поврежденный провод. Использование термоусадочной трубки восстановит изоляционный слой, защитит от поражения электрическим током и предотвратит дальнейшее разрушение провода от влаги.

Герметизация от влаги и пыли

В условиях, где соединения подвергаются воздействию влаги, конденсата, пыли или даже химически агрессивных веществ, термоусадочная трубка становится надежным барьером. Трубки с клеевым слоем обеспечивают особенно высокую степень герметичности.

Приведем пример их применения. Как известно, соединение проводов, идущих к уличному светильнику, постоянно подвергается воздействию дождя и снега. Использование термоусадочной трубки с клеевым слоем как раз предотвратит попадание влаги внутрь соединения. Это исключит коррозию контактов, ухудшение проводимости и, в конечном итоге, выход светильника из строя. Трубки с клеевым слоем применяются и в автомобильной проводке, особенно в подкапотном пространстве. Эти соединения могут контактировать с маслом, антифризом и дорожной грязью. Герметизация термоусадочной трубкой защитит электрические контакты от агрессивных сред, обеспечивая надежную работу автомобильной электроники.

Механическая защита от истирания, ударов и вибраций

В ситуациях, где соединения подвергаются физическим воздействиям, термоусадочная трубка выступает в роли защитной оболочки, увеличивая их механическую прочность и срок службы.

Так, провода, проложенные вдоль движущихся частей оборудования или в местах, где возможно случайное задевание, со временем перетираются. Нанесение термоусадочной трубки создает дополнительный износостойкий слой, предотвращая повреждение изоляции и обрыв проводов. К примеру, при монтаже акустических систем в автомобиле такие провода часто прокладывают в труднодоступных местах и подвергаются вибрациям. Термоусадочная трубка не только изолирует соединение, но и фиксирует провода, снижая риск их расшатывания и повреждения от вибрации.

Маркировка проводов и кабелей

Использование цветных термоусадочных трубок – это простой и эффективный способ визуальной идентификации проводов в жгутах или кабельных сборках. Это значительно упрощает процесс монтажа, поиска неисправностей и обслуживания.

Например, при монтаже сложной электропроводки в распределительном щите использование термоусадочных трубок разных цветов на концах проводов позволяет быстро определить их назначение. Например, красный – фаза, синий – ноль, желто-зеленый – заземление. Это существенно снижает вероятность ошибок при подключении и обслуживании. Немаловажна цветовая маркировка с помощью термоусадки и в телекоммуникационных шкафах, где проложено множество кабелей. Это помогает техникам быстро ориентироваться и проводить необходимые коммутации или ремонтные работы.

Эстетическое оформление

Хотя эта функция может показаться второстепенной, аккуратно выполненные соединения с использованием термоусадочной трубки выглядят более профессионально и эстетично.

Например, при сборке самодельных электронных устройств, таких как аудиосистемы высокого класса, или при моддинге (внесение изменений в конструкцию и дизайн для улучшения технических характеристик и внешнего вида) компьютерных корпусов использование термоусадочной трубки позволяет скрыть неаккуратные скрутки и придать проводам более организованный и привлекательный вид.

Итак, мы подробно рассмотрели, насколько разнообразны задачи, которые может решать термоусадочная трубка. От простой изоляции до защиты от агрессивных сред и механических повреждений – спектр ее применения действительно широк. Однако эффективность термоусадки напрямую зависит не только от того, какую функцию она призвана выполнять, но и от того, в каких условиях ей придется работать.

Представьте себе: вы хотите защитить уличное соединение от влаги. Очевидно, что обычная термоусадочная трубка, не обладающая стойкостью к ультрафиолету и перепадам температур, быстро придет в негодность под воздействием солнца и мороза. Или, например, для изоляции проводов в двигательном отсеке автомобиля потребуется материал, способный выдерживать высокие температуры и воздействие масел.

Именно поэтому второй важной частью первого шага является детальный анализ условий эксплуатации. Понимание того, в какой среде будет находиться термоусадочная трубка, позволит выбрать материал с подходящими характеристиками, обеспечивая тем самым долговечность и надежность соединения.

Давайте подробнее рассмотрим, какие факторы окружающей среды могут существенно повлиять на выбор термоусадочной трубки.

1. Диапазон рабочих температур.

Окружающая температура, в которой будет находиться соединение с термоусадочной трубкой, играет критически важную роль. Разные материалы имеют различные диапазоны рабочих температур. Использование трубки за пределами этого диапазона приводит к ее растрескиванию, потере эластичности, деформации или даже расплавлению.

Так, для проводки в автомобильном двигательном отсеке необходимо использовать термоусадочные трубки, способные выдерживать высокий нагрев. Обычные полиолефиновые трубки не подойдут и быстро выйдут из строя. Также и в случаях с низкими температурами используют специальные морозостойкие термоусадочные трубки.

2. Воздействие влаги и химических веществ.

Если соединение может контактировать с водой, маслами, растворителями, кислотами, щелочами или другими агрессивными веществами, необходимо выбирать термоусадочную трубку, изготовленную из химически стойкого материала. Обычные полимеры могут разрушаться под воздействием этих веществ, теряя свои изоляционные и защитные свойства.

Где применяется такая термоусадка? В производственных цехах, где используются различные химикаты и проводка подвергается их воздействию, или, к примеру, в морском оборудовании, в котором соединения постоянно соприкасаются с соленой водой.

3. Ультрафиолетовое излучение.

Длительное воздействие солнечного света, особенно ультрафиолетовой составляющей, может негативно сказаться на некоторых полимерных материалах, делая их хрупкими, ломкими и теряющими цвет. Если термоусадочная трубка будет использоваться на открытом воздухе, необходимо выбирать материалы, устойчивые к ультрафиолетовым лучам.

Невосприимчивые к ультрафиолету термоусадочные трубки особенно пригодятся для кабелей, проложенных на крышах зданий для солнечных панелей. Выбор правильной термоусадки здесь критически важен для безопасности и надежности всей системы.

4. Механические нагрузки.

В ситуациях, где соединения могут подвергаться постоянным или периодическим механическим воздействиям, таким как натяжение, изгиб или сжатие, необходимо выбирать термоусадочные трубки с достаточной механической прочностью и эластичностью.

Так, провода в робототехнике или в подвижных частях станков постоянно подвергаются изгибам. Как и кабели, проложенные в земле, – сдавливающим нагрузкам. Использование гибких и прочных на разрыв термоусадочных трубок обеспечит надежность соединения даже при интенсивной эксплуатации.

5. Требования к пожарной безопасности.

В определенных областях, таких как электротехника, авиация или строительство, очень важны свойства горючести материалов. Самозатухающие термоусадочные трубки не поддерживают горение после удаления источника огня, что значительно повышает пожарную безопасность.

Тщательно проанализировав эти условия эксплуатации для вашей конкретной задачи, вы сможете перейти к следующему шагу – изучению основных характеристик термоусадочных трубок и выбору подходящего материала.

Шаг 2: Изучите основные характеристики термоусадочных трубок

Существует несколько важных параметров, на которые необходимо обратить внимание при выборе термоусадочной трубки. Знание этих характеристик позволит вам сделать осознанный выбор и избежать ошибок.

Материал

Первой и, пожалуй, одной из самых важных характеристик является материал, из которого изготовлена термоусадочная трубка. Разные полимеры обладают различными свойствами, что делает их пригодными для разных задач и условий. Давайте рассмотрим основные типы материалов:

1. Полиолефин.

Это, без сомнения, самый распространенный и универсальный материал для термоусадочных трубок. Полиолефиновые трубки обладают хорошими электроизоляционными свойствами, достаточной механической прочностью и широким диапазоном рабочих температур (обычно от -55°C до +125°C, но бывают и более термостойкие варианты). Они также отличаются хорошим коэффициентом усадки и доступной ценой. Идеально подходят для большинства задач по изоляции проводов и соединений, жгутирования кабелей, защиты от влаги и пыли в бытовых и промышленных условиях, где не предъявляются экстремальные требования к температуре или химической стойкости.

2. ПВХ (поливинилхлорид).

Трубки из ПВХ отличаются повышенной гибкостью даже при низких температурах и, как правило, более низкой стоимостью по сравнению с полиолефином. Однако они обладают меньшей термостойкостью (обычно до +85°C) и могут выделять вредные вещества при нагревании до высоких температур: хлористый водород, диоксин и фуран, летучие органические соединения.

Всегда следует соблюдать стандартные правила безопасности при работе с любыми нагревательными инструментами. Это включает обеспечение надлежащей вентиляции, использование подходящих перчаток для защиты от тепла и защитных очков для глаз. Чтобы не допустить горение или обугливание ПВХ, избегайте перегрева термофена, держите безопасное расстояние между соплом термофена и трубкой, а также работайте короткими импульсами.

Трубки из ПВХ используются в бытовой электропроводке, для изоляции низковольтных соединений, где важна гибкость и не требуется высокая термостойкость. Не рекомендуется использовать в местах с высокими температурами или требованиями к пожарной безопасности.

3. Фторполимеры (PTFE, FEP, PVDF).

Эта группа материалов обладает выдающейся термостойкостью (до +150°C и выше), превосходной химической стойкостью к самым агрессивным веществам (кислотам, щелочам, растворителям) и отличными диэлектрическими свойствами. Однако они, как правило, значительно дороже полиолефиновых и ПВХ трубок.

Незаменимы в аэрокосмической промышленности, химической промышленности, лабораторном оборудовании, в условиях высоких температур или при контакте с агрессивными химикатами.

4. Эластомеры (Viton, силикон).

Эти материалы отличаются высокой эластичностью, стойкостью к истиранию и широким диапазоном рабочих температур (силикон до +200°C и выше, Viton до +250°C). Они также обладают хорошей устойчивостью к некоторым химическим веществам.

Используются в автомобильной промышленности (например, для защиты шлангов и проводов), в условиях высоких механических нагрузок и температур, где требуется гибкость и стойкость к истиранию. Силиконовые трубки также применяются в медицинском оборудовании благодаря их биосовместимости.

5. Другие специальные материалы.

Существует ряд других специализированных материалов для термоусадочных трубок с особыми свойствами, например:

• полиэтилен обладает хорошей стойкостью к ультрафиолету и влаге;

• полупроводящие полимеры используются для выравнивания электрического поля;

• термоусадка с радиационной сшивкой обладает повышенной прочностью и термостойкостью.

При выборе материала всегда ориентируйтесь на требования, определенные вами на первом шаге (задача и условия эксплуатации). Правильно подобранный материал – залог долговечной и надежной работы термоусадочной трубки. В следующем разделе мы рассмотрим еще одну важную характеристику – коэффициент усадки.

Коэффициент усадки

Коэффициент усадки показывает, во сколько раз максимально может уменьшиться внутренний диаметр термоусадочной трубки при нагреве. Он обычно обозначается как соотношение, например, 2:1, 3:1 или 4:1. Первое число указывает на исходный диаметр, а второе – на минимальный диаметр после полной усадки.

1. 2:1 (стандартный).

Это наиболее распространенный коэффициент усадки. Трубка с таким коэффициентом после нагрева уменьшит свой внутренний диаметр в два раза. Подходит для большинства стандартных задач, таких как изоляция проводов, сращивание кабелей с небольшими перепадами диаметров и общая защита соединений.

2. 3:1, 4:1 (для более сложных форм и больших перепадов диаметров).

Трубки с более высоким коэффициентом усадки способны значительно сильнее уменьшаться в диаметре. Это делает их идеальным выбором для покрытия объектов сложной формы, например, разъемов с выступающими частями, или для соединения элементов с существенной разницей в диаметрах. Используются для герметизации разъемов, ремонта кабельных оболочек с повреждениями, покрытия неровных поверхностей и в случаях, когда необходимо обеспечить плотное прилегание к объектам с нестандартной геометрией.

Чтобы правильно выбрать коэффициент усадки, вам необходимо знать два параметра:

1. Максимальный наружный диаметр объекта (или соединения), на который будет надеваться трубка. Трубка в исходном состоянии (до усадки) должна свободно надеваться на этот объект.

2. Минимальный диаметр, до которого необходимо усадить трубку, чтобы обеспечить плотное облегание. Это обычно соответствует диаметру самой тонкой части соединения или провода.

После измерения этих двух диаметров, рассчитайте их соотношение:

Коэффициент усадки ≥ Максимальный диаметр до усадки​ / Минимальный диаметр после усадки

Выбирайте трубку с коэффициентом усадки, который больше или равен полученному значению.

Предположим, вам нужно изолировать соединение, максимальный диаметр которого составляет 10 мм, а минимальный – 3 мм.

Необходимый коэффициент усадки ≥ 10мм ​/ 3мм ≈ 3.33

В этом случае вам потребуется термоусадочная трубка с коэффициентом усадки не менее 3:1 (лучше 4:1, чтобы обеспечить хороший запас). Трубка с коэффициентом 2:1 не сможет достаточно сильно усесть, чтобы плотно обхватить минимальный диаметр соединения.

Правильный выбор коэффициента усадки гарантирует плотное и надежное облегание, что критически важно для выполнения всех функций термоусадочной трубки. В следующем разделе мы рассмотрим еще один важный параметр – диаметр трубки до и после усадки.

Диаметр до усадки и после усадки

Прежде чем выбирать термоусадочную трубку, абсолютно необходимо точно измерить диаметр тех элементов, которые вы планируете покрывать. Используйте для этого штангенциркуль или другие точные измерительные инструменты. Неправильные измерения приведут к тому, что: либо трубка не налезет на соединение до усадки, либо не обеспечит плотного облегания после усадки.

Практический совет: измеряйте диаметр в нескольких местах соединения, особенно если оно имеет сложную форму или неравномерную толщину. Ориентируйтесь на максимальный диаметр для выбора трубки, которая сможет свободно надеться.

Как подобрать трубку, чтобы она плотно облегала после усадки:

1. Измерьте максимальный наружный диаметр объекта (D1​), на который вы планируете надеть трубку. Выбранная трубка в состоянии поставки должна иметь внутренний диаметр (диаметр до усадки – Dд​) немного больше, чем D1​, чтобы ее можно было свободно надеть. Обычно рекомендуется оставлять небольшой запас в 10-20%.

2. Измерьте минимальный диаметр (D2​) той части соединения, которую трубка должна плотно облегать после усадки. Это может быть самый тонкий провод в жгуте или наименьший диаметр разъема.

3. Убедитесь, что после максимальной усадки внутренний диаметр трубки (диаметр после усадки – Dп​) будет меньше или равен D2​. Это гарантирует плотное прилегание и выполнение всех заявленных функций (изоляция, герметизация, механическая защита).

Формально это можно выразить следующим образом:

1. Требование перед усадкой:

Внутренний диаметр трубки до усадки (Dд​) > Максимальный наружный диаметр объекта (D1​)

2. Требование после усадки:

Внутренний диаметр трубки после усадки (Dп​) ≤ Минимальный диаметр объекта (D2​)

Учитывая коэффициент усадки (Kу​), мы знаем, что:

Dп​ = Dд​​ / Kу​

Таким образом, при выборе трубки необходимо убедиться, что можно подобрать такой диаметр до усадки (Dд​), который одновременно позволит свободно надеть трубку на объект и обеспечит плотное облегание после усадки.

Представим, что вы соединяете два провода, один из которых имеет диаметр 4 мм, а другой – 5 мм, а максимальный диаметр места соединения – 6 мм. Вам нужна плотная изоляция на обоих проводах.

1. Максимальный диаметр до усадки (D1​) = 6 мм. Вам нужна трубка с внутренним диаметром немного больше 6 мм, например, 8 мм.

2. Минимальный диаметр после усадки (D2​) = 4 мм.

3. Если вы выберете трубку с коэффициентом усадки 2:1 и диаметром до усадки 8 мм, то диаметр после усадки составит 8 мм / 2 = 4 мм. Это идеально подойдет для плотного облегания проводов.

Важно помнить: всегда лучше выбирать трубку с немного большим диаметром до усадки и достаточным коэффициентом усадки, чем пытаться надеть слишком маленькую трубку.

Правильный подбор диаметра до и после усадки – это залог качественного и надежного соединения. В следующем разделе мы рассмотрим еще одну важную характеристику – толщину стенки после усадки.

Продолжаем наш разбор ключевых характеристик термоусадочных трубок, и следующий важный параметр – это толщина стенки после усадки.

Толщина стенки после усадки

Толщина стенки термоусадочной трубки после ее усадки напрямую влияет на несколько ключевых свойств соединения.

1. Механическая прочность. Более толстая стенка обеспечивает лучшую защиту от механических повреждений, таких как истирание, порезы, удары и вибрации. Она делает соединение более устойчивым к физическим нагрузкам и продлевает срок его службы.

2. Изоляционные свойства. Толщина стенки также влияет на электрическую прочность изоляции. Чем более толстый слой материала, тем выше пробивное напряжение и лучше электроизоляция, что особенно важно для высоковольтных применений.

Термоусадочные трубки выпускаются с различной толщиной стенок, что позволяет подобрать оптимальный вариант для конкретной задачи:

1. Тонкостенные трубки обладают минимальной толщиной стенки после усадки. Они легкие, гибкие и обеспечивают базовую изоляцию и защиту от влаги. Идеальны для изоляции проводов в жгутах, где важна компактность и гибкость, а механические нагрузки невелики. Также подходят для цветовой маркировки.

2. Трубки со средней толщиной стенки обеспечивают баланс между механической прочностью и гибкостью. Они дают лучшую защиту по сравнению с тонкостенными трубками. Подходят для большинства стандартных задач по изоляции и защите соединений, ремонта кабельных оболочек и обеспечения дополнительной механической прочности.

3. Толстостенные трубки обладают значительной толщиной стенки после усадки, обеспечивая превосходную механическую прочность и высокую степень защиты от истирания, ударов и вибраций. Некоторые толстостенные трубки выпускают с дополнительным клеевым слоем. Используются в тяжелых условиях эксплуатации, для защиты кабелей, проложенных в земле, для герметизации и механической защиты подводных соединений, а также в автомобильной и морской промышленности.

При выборе толщины стенки необходимо учитывать условия эксплуатации, потенциальные механические нагрузки и требования к изоляции. Более толстая стенка обеспечит лучшую защиту, но может снизить гибкость соединения. Правильный баланс этих факторов обеспечит оптимальное решение.

Клеевой слой

Некоторые термоусадочные трубки выпускают со специальным термоплавким клеевым слоем на внутренней поверхности. При нагревании трубки этот клей расплавляется и заполняет все неровности и пустоты между трубкой и покрываемым объектом. После остывания клей затвердевает, обеспечивая:

1. Герметичность. Клеевой слой создает надежное водонепроницаемое и пыленепроницаемое уплотнение. Это особенно важно для соединений, работающих во влажной среде, под землей или в условиях повышенной запыленности. Клей предотвращает проникновение влаги и грязи, которые могут вызвать коррозию контактов и ухудшение электрических характеристик.

2. Дополнительная фиксация. Затвердевший клей обеспечивает дополнительную механическую фиксацию трубки на объекте. Это предотвращает смещение трубки, особенно при вибрациях или механических нагрузках, и обеспечивает более прочное и долговечное соединение.

Существует несколько основных типов клеевых слоев, различающихся по своим свойствам и применению:

1. Полиамидный клей обладает хорошей адгезией к большинству материалов, высокой термостойкостью и стойкостью к химическим веществам. Обеспечивает прочное и долговечное соединение. Часто используется в автомобильной промышленности, для герметизации кабельных муфт и соединений, работающих в условиях высоких температур и воздействия агрессивных сред.

2. Полиолефиновый клей обеспечивает хорошую адгезию к полиолефиновым материалам и обладает хорошей эластичностью. Обычно имеет среднюю термостойкость. Широко используется для герметизации соединений кабелей с полиолефиновой изоляцией, обеспечивая водонепроницаемость и дополнительную механическую прочность.

3. Термопластичный эластомерный клей характеризуется высокой эластичностью и хорошей адгезией к различным материалам. Обеспечивает герметичность даже при значительных механических нагрузках и вибрациях. Подходит ситуациям, где требуется гибкость соединения и устойчивость к вибрациям, например, в автомобильной проводке или в подвижных частях оборудования.

4. Эпоксидный клей (в специальных термоусадочных муфтах). В некоторых специализированных термоусадочных муфтах используется эпоксидный клей, который обеспечивает очень высокую прочность соединения и отличную герметичность. Такие муфты часто применяются для ремонта кабелей высокого напряжения.

При выборе термоусадочной трубки с клеевым слоем обратите внимание на:

• тип клея: убедитесь, что тип клея подходит для материалов соединяемых элементов и условий эксплуатации: температура, влажность, химическое воздействие;

• толщину клеевого слоя: более толстый слой клея обеспечит лучшую герметичность и фиксацию, особенно на неровных поверхностях;

• температуру усадки трубки: клей должен расплавляться при температуре усадки трубки, обеспечивая равномерное распределение.

Наличие клеевого слоя может существенно повысить надежность и долговечность соединения, особенно в неблагоприятных условиях эксплуатации. В следующем разделе мы рассмотрим такую характеристику, как цвет термоусадочной трубки и его практическое применение.

Цвет

Термоусадочные трубки доступны в широкой цветовой гамме. Различные цвета часто используются для цветовой кодировки и идентификации проводов и кабелей в соответствии с электротехническими стандартами или внутренними требованиями предприятия.

Так, в электромонтаже часто используются определенные цвета. Согласно европейским и украинским стандартам (IEC 60445), они имеют следующее значение:

• коричневый обычно используется для обозначения первой фазы (L1) в трехфазных системах переменного тока или фазного проводника в однофазных цепях;

• черный может использоваться для обозначения второй фазы (L2) в трехфазных системах переменного тока или, реже, как коммутируемый проводник;

• серый, как правило, используется для обозначения третьей фазы (L3) в трехфазных системах переменного тока;

• синий обозначает нейтральный проводник (N).

Важно отметить, что светло-синий цвет является строго зарезервированным для нейтрали и не должен использоваться для обозначения фазных или защитных проводников.

• желто-зеленый является проводником защитного заземления, предназначенный для соединения металлических корпусов электрооборудования с системой заземления для предотвращения поражения электрическим током в случае неисправности. Использование этой комбинации цветов строго регламентировано и не допускается для обозначения фазных или нейтральных проводников.

Могут встречаться термоусадочные трубки других цветов. Красные обозначают контрольные цепи, цепи сигнализации или резервных фаз, оранжевые – специальные цепи, такие как цепи безопасности или цепи с резервным питанием, а белый и серый – для обозначения нейтрали в некоторых случаях или коммутируемых проводников.

Для термоусадочной трубки цветовая маркировка обладает несколькими преимуществами:

1. Четкая цветовая идентификация снижает риск неправильного подключения проводов, что может привести к коротким замыканиям, повреждению оборудования или поражению электрическим током.

2. Электрики могут быстро и безошибочно подключать провода, экономя время и усилия.

3. При поиске неисправностей цветовая маркировка позволяет быстро идентифицировать нужные цепи и проводники.

4. Использование цветов, соответствующих стандартам, обеспечивает единообразие и понятность электроустановок для всех специалистов.

5. Термоусадочная трубка обеспечивает стойкую и долговечную маркировку, которая не стирается и не отклеивается со временем.

Цвет также может нести чисто эстетическую функцию, например, при моддинге компьютеров или создании декоративных кабельных сборок.

Кроме цветных используют прозрачные термоусадки. Прозрачные трубки позволяют видеть объект, находящийся под ними.

Они обладают рядом полезных свойств:

• позволяют контролировать качество соединения (например, пайку или скрутку) после усадки трубки, не нарушая изоляции;

• используются для защиты нанесенной на провод или кабель маркировки (буквенно-цифровой или цветовой) от истирания и внешних воздействий, при этом сохраняя ее видимость;

• подходят для ситуаций, где цвет не имеет значения или где необходимо сохранить оригинальный цвет изолируемого объекта.

Некоторые прозрачные трубки могут обладать специальными свойствами, например, стойкостью к ультрафиолету, что делает их пригодными для наружного применения, не скрывая при этом цвет кабеля.

При выборе цвета термоусадочной трубки учитывайте не только эстетические предпочтения, но и функциональные требования, особенно если речь идет об электромонтаже или других областях, где цветовая кодировка имеет важное значение для безопасности и удобства обслуживания. В следующем разделе мы рассмотрим стандарты и сертификации, которым могут соответствовать термоусадочные трубки.

Стандарты и сертификации

Соответствие термоусадочных трубок международным и отраслевым стандартам является важным показателем их качества, безопасности и пригодности для определенных применений. Наличие сертификатов от признанных организаций подтверждает, что продукция прошла соответствующие испытания и соответствует установленным требованиям.

1. UL (Underwriters Laboratories).

Это независимая организация по сертификации безопасности, признанная во всем мире, особенно в Северной Америке. Маркировка UL на термоусадочной трубке означает, что она прошла испытания на соответствие стандартам безопасности в отношении воспламеняемости, электрических свойств и механической прочности. Существуют различные классы сертификации UL в зависимости от применения, например, UL 224 для экструдированных изоляционных трубок. Применение UL-сертифицированных трубок может быть обязательным в некоторых проектах и отраслях.

2. CSA (Canadian Standards Association).

Аналогичная UL организация, но ориентированная на канадский рынок. Сертификация CSA подтверждает соответствие канадским стандартам безопасности и производительности. Часто сертификаты UL и CSA признаются обеими организациями (cULus маркировка).

3. VDE (Verband der Elektrotechnik Elektronik Informationstechnik).

Немецкая ассоциация электротехнической, электронной и информационной техники, разрабатывающая и сертифицирующая стандарты в этих областях. Сертификация VDE широко признается в Европе и гарантирует соответствие европейским требованиям безопасности и качества.

4. RoHS (Restriction of Hazardous Substances).

Директива Европейского Союза, ограничивающая использование определенных опасных веществ (например, свинца, ртути, кадмия, шестивалентного хрома, полибромированных дифенилов и полибромированных дифенилэфиров) в электрическом и электронном оборудовании. Соответствие RoHS означает, что термоусадочная трубка не содержит этих вредных веществ в количествах, превышающих установленные пределы.

5. REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals).

Регламент Европейского Союза, регулирующий производство и использование химических веществ. Соответствие REACH означает, что производитель термоусадочной трубки предоставляет информацию о химических веществах, содержащихся в продукции, и обеспечивает их безопасное использование.

6. Военные стандарты (MIL-SPEC).

Для применения в военной и аэрокосмической промышленности существуют строгие военные стандарты, например, MIL-I-23053, определяющие требования к материалам, электрическим, механическим и термическим свойствам термоусадочных трубок. Соответствие этим стандартам гарантирует высокую надежность и работоспособность в экстремальных условиях.

При выборе термоусадочной трубки обратите внимание на наличие соответствующих сертификатов. Это указывают в технической документации, на упаковке или в каталоге производителя. Наличие сертификатов от авторитетных организаций является дополнительной гарантией качества и безопасности выбранной продукции, особенно если речь идет об ответственных применениях.

Шаг 3: Определите необходимые размеры

Правильный выбор размера термоусадочной трубки – это компромисс между возможностью свободно надеть ее на объект до усадки и обеспечением плотного облегания после нагрева. Здесь ключевую роль играют диаметр и длина.

Измерение диаметра

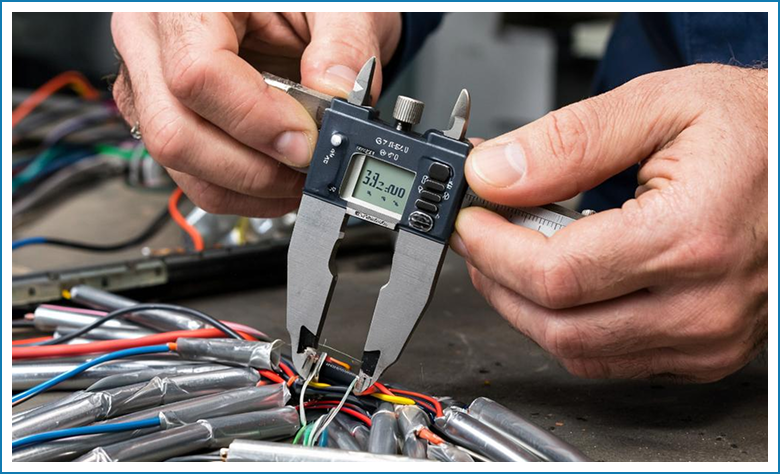

Точное измерение диаметра объекта, который вы планируете покрыть термоусадочной трубкой, – ключевой момент. Используйте для этого штангенциркуль, который обеспечит необходимую точность.

1. Плотно, но без чрезмерного усилия, приложите губки штангенциркуля к наружной поверхности объекта. Снимите показания. Если вы имеете дело с овальным или деформированным объектом, произведите измерения в нескольких плоскостях и зафиксируйте максимальное значение.

2. Если поверхность соединения имеет неровности, выступы или нестандартную форму, ориентируйтесь на наибольший габаритный размер. В таких случаях может потребоваться трубка с более высоким коэффициентом усадки, чтобы обеспечить плотное облегание всех элементов после нагрева.

Теперь, зная максимальный диаметр вашего объекта, необходимо правильно подобрать внутренний диаметр термоусадочной трубки до ее усадки.

1. Вспомните, что коэффициент усадки показывает, во сколько раз максимально уменьшится внутренний диаметр трубки. Чтобы трубка свободно наделась на объект, ее внутренний диаметр до усадки должен быть больше измеренного максимального диаметра объекта. Рекомендуется выбирать трубку, внутренний диаметр которой на 10-20% превышает максимальный диаметр объекта. Затем проверьте, сможет ли эта трубка усесться до нужного вам минимального диаметра, учитывая коэффициент усадки.

2. При выборе диаметра до усадки всегда отдавайте предпочтение немного большему размеру. Слишком маленькую трубку вы просто не сможете надеть. Коэффициент усадки позволит ей плотно обхватить объект даже при небольшом изначальном запасе. Главное, чтобы после усадки внутренний диаметр трубки был равен или меньше минимального диаметра изолируемых элементов.

Следуя этим простым правилам при измерении и расчете диаметра, вы избежите распространенных ошибок и сможете подобрать термоусадочную трубку, которая идеально подойдет для вашего применения.

Выбор длины трубки

Этот аспект не менее важен, чем диаметр, для обеспечения качественного покрытия и удобства монтажа.

1. Измерьте длину участка, который необходимо покрыть. Это может быть место скрутки проводов, область повреждения изоляции кабеля или длина разъема, который нужно защитить.

2. Добавьте запас на перекрытие. Для обеспечения надежной изоляции и герметизации рекомендуется, чтобы термоусадочная трубка заходила на неповрежденные участки изоляции провода или оболочки кабеля с обеих сторон соединения. Обычно достаточно перекрытия в 10-15 мм (или около 0.5 дюйма) с каждой стороны. Это предотвратит проникновение влаги и обеспечит дополнительную механическую прочность в месте перехода.

Например, если длина вашего соединения составляет 20 мм, добавьте по 10 мм с каждой стороны на перекрытие. Таким образом, вам понадобится трубка длиной не менее 40 мм.

1. Всегда отрезайте трубку с небольшим запасом. Это особенно важно, если вы новичок в работе с термоусадкой или если соединение находится в труднодоступном месте. Лишние несколько сантиметров дадут вам больше свободы действий при нагреве и усадке трубки.

2. Запас поможет избежать ситуации, когда отрезанной длины не хватает из-за неровного среза или смещения трубки в процессе усадки. Лучше аккуратно обрезать излишки после завершения работы, чем столкнуться с необходимостью использовать новую трубку из-за недостаточной длины.

3. При работе с длинными участками или жгутами проводов небольшой запас на каждом соединении в сумме может дать значительное удобство при монтаже.

Используйте простой принцип выбора длины:

Необходимая длина трубки = Длина соединения + (Перекрытие с одной стороны × 2) + Запас для удобства

Следуя этим рекомендациям, вы сможете правильно определить необходимую длину термоусадочной трубки, обеспечивая качественное покрытие соединения и удобство в процессе монтажа. В следующем шаге мы рассмотрим дополнительные факторы, которые следует учитывать при выборе.

Шаг 4: Учитывайте дополнительные факторы

Помимо ключевых характеристик материала, коэффициента усадки и размеров, существует ряд дополнительных факторов, которые могут существенно повлиять на ваш опыт работы с термоусадочной трубкой и долговечность созданных соединений. Пренебрежение этими деталями может привести к неудобствам при монтаже или снижению надежности в процессе эксплуатации.

Простота монтажа

Удобство установки термоусадочной трубки напрямую зависит от доступного вам оборудования и температурных требований материала.

Большинство стандартных полиолефиновых термоусадочных трубок успешно усаживаются при помощи обычного строительного фена. Важно использовать насадку, которая равномерно распределяет поток горячего воздуха, и плавно прогревать трубку по всей окружности, избегая локального перегрева. Для более термостойких материалов, таких как некоторые фторполимеры, или для толстостенных трубок может потребоваться более высокая температура, достигаемая при помощи тепловой горелки с регулировкой пламени. При работе с горелкой необходимо соблюдать осторожность, чтобы не повредить трубку или изолируемые элементы открытым огнем. Убедитесь, что мощность вашего нагревательного инструмента достаточна для достижения необходимой температуры усадки выбранной трубки за разумное время.

Каждый тип термоусадочной трубки имеет свой рекомендованный температурный диапазон усадки, который указывается в технической документации производителя. Использование недостаточной температуры приведет к неполной усадке – трубка не плотно обхватит соединение, что снизит качество изоляции и защиты. Чрезмерный нагрев, напротив, может вызвать деградацию материала трубки, делая его хрупким, склонным к растрескиванию или даже плавлению.

Если ваш строительный фен имеет регулировку температуры, убедитесь, что вы установили подходящий режим для выбранного типа термоусадки. Для ответственных применений рекомендуется использовать инфракрасные термометры для контроля температуры поверхности трубки в процессе усадки.

Срок службы и надежность

Долговечность соединения, защищенного термоусадочной трубкой, определяется не только свойствами самого материала, но и его устойчивостью к условиям эксплуатации.

Как уже подчеркивалось, выбор материала, химически и термически стойкого к предполагаемым условиям эксплуатации, критически важен. Неправильно подобранный материал может со временем потерять эластичность, растрескаться под воздействием ультрафиолета, разрушиться при контакте с агрессивными веществами или потерять свои изоляционные свойства при экстремальных температурах. При выборе учитывайте все потенциальные воздействия на соединение в течение всего срока его службы. Продукция от проверенных производителей часто проходит строгие испытания на устойчивость к различным факторам окружающей среды, что подтверждается соответствующей технической документацией.

Стоимость: оптимизация затрат без ущерба качеству

Цена термоусадочных трубок может значительно варьироваться. Важно найти баланс между стоимостью и качеством, учитывая критичность применения.

Более дешевые стандартные полиолефиновые трубки могут быть вполне достаточны для бытовых нужд и простых задач. Однако для промышленных, автомобильных или аэрокосмических применений, где требования к надежности и долговечности значительно выше, целесообразно использовать более дорогие, но и более качественные материалы с улучшенными характеристиками, например, повышенной термостойкостью, химической стойкостью или наличием клеевого слоя.

В случаях, когда отказ соединения может привести к серьезным последствиям, таким как выход из строя дорогостоящего оборудования, нарушение технологических процессов или даже угроза безопасности, экономия на термоусадочной трубке может обернуться гораздо большими затратами в будущем. Инвестиции в более качественные материалы в таких ситуациях являются оправданными и экономически целесообразными в долгосрочной перспективе.

Производитель

Выбор производителя термоусадочной трубки также имеет значение, поскольку репутация компании часто является индикатором качества ее продукции. Отдавайте предпочтение компаниям с устоявшейся репутацией на рынке, которые имеют положительные отзывы от других пользователей и предоставляют подробную техническую документацию на свою продукцию. Известные производители, как правило, следят за качеством своих материалов, проводят необходимые испытания и сертификацию, что снижает риск приобретения некачественного товара с несоответствующими заявленным характеристикам. Проверка наличия сертификатов соответствия стандартам (UL, CSA, VDE и др.) также может служить дополнительным подтверждением надежности производителя и качества его продукции.

Учитывая эти дополнительные факторы, вы сможете сделать более взвешенный и обоснованный выбор термоусадочной трубки, которая не только эффективно выполнит свою основную функцию, но и обеспечит удобство монтажа и долговечность ваших соединений в течение всего срока эксплуатации.

Внимание к деталям – залог надежности соединений

Выбор термоусадочной трубки, на первый взгляд кажущийся простым, на самом деле требует внимательного учета целого ряда факторов. Как мы убедились, для обеспечения действительно надежного и долговечного соединения необходимо принимать во внимание не только основную задачу, но и условия эксплуатации, характеристики материала, коэффициент усадки, размеры, толщину стенки, наличие клеевого слоя, цвет, соответствие стандартам и даже такие нюансы, как простота монтажа, срок службы, стоимость и репутация производителя.

Пренебрежение хотя бы одним из этих аспектов может привести к снижению эффективности защиты, быстрому износу материала и, в конечном итоге, к выходу из строя оборудования или возникновению небезопасных ситуаций. Помните, что правильно подобранная термоусадочная трубка – это инвестиция в надежность и безопасность электрических и механических соединений на долгие годы.

Мы призываем вас к внимательному и ответственному подходу при выборе термоусадочной трубки. Тщательно проанализируйте собственные потребности, изучите технические характеристики предлагаемой продукции и не стесняйтесь задавать вопросы специалистам, если у вас возникнут сомнения.

Для того чтобы облегчить ваш выбор и обеспечить доступ к широкому ассортименту качественной термоусадочной продукции, рекомендуем обратиться в interlink-shop.com.ua. Здесь вы найдете подробные описания товаров, технические характеристики, сертификаты соответствия и сможете получить квалифицированную консультацию, которая поможет вам сделать оптимальный выбор для ваших конкретных задач.

Помните: надежность ваших соединений начинается с правильного выбора термоусадочной трубки. Уделите этому процессу должное внимание, и результат превзойдет ваши ожидания.
